Корпус Raspberry Pi

Введение

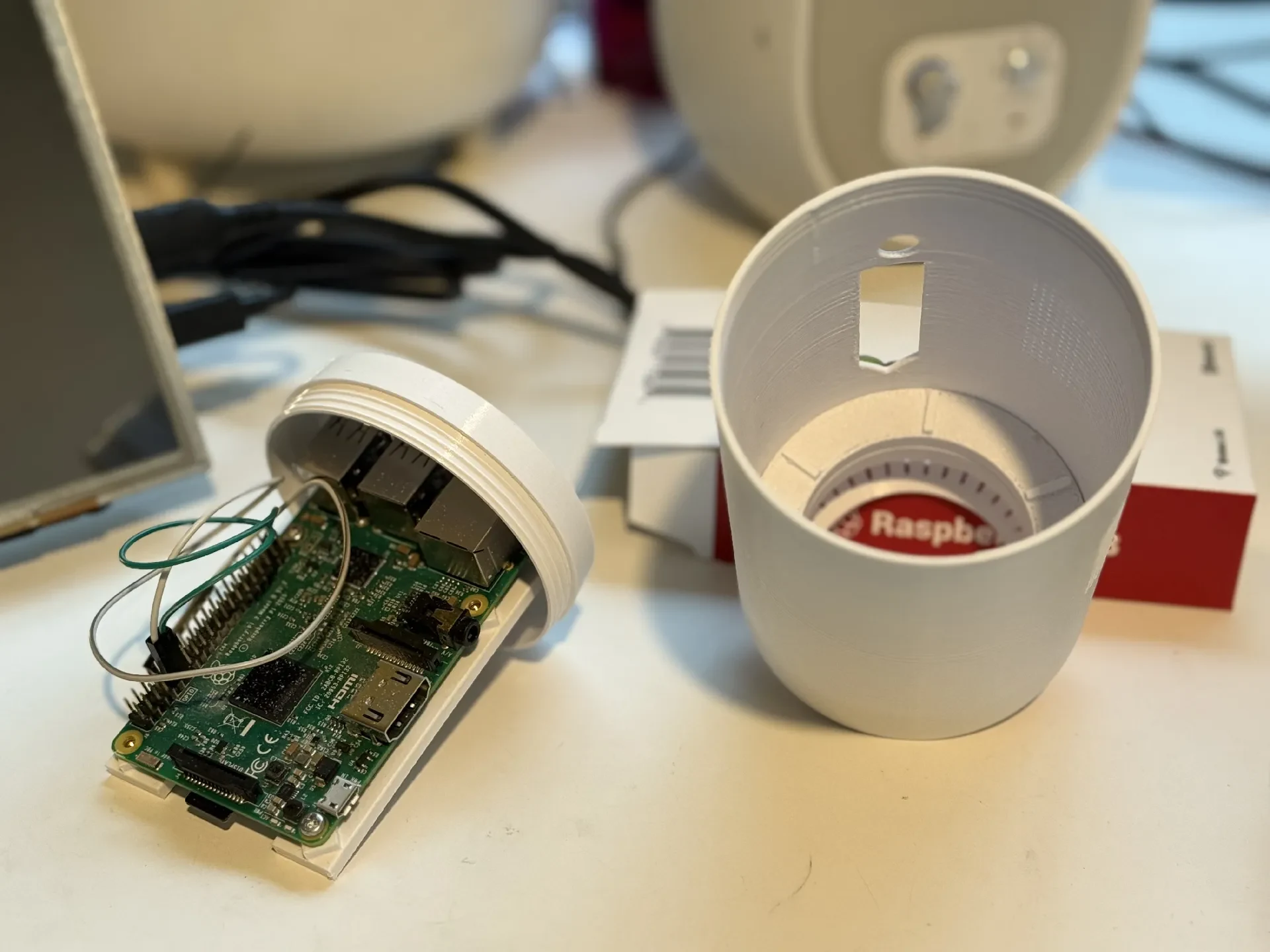

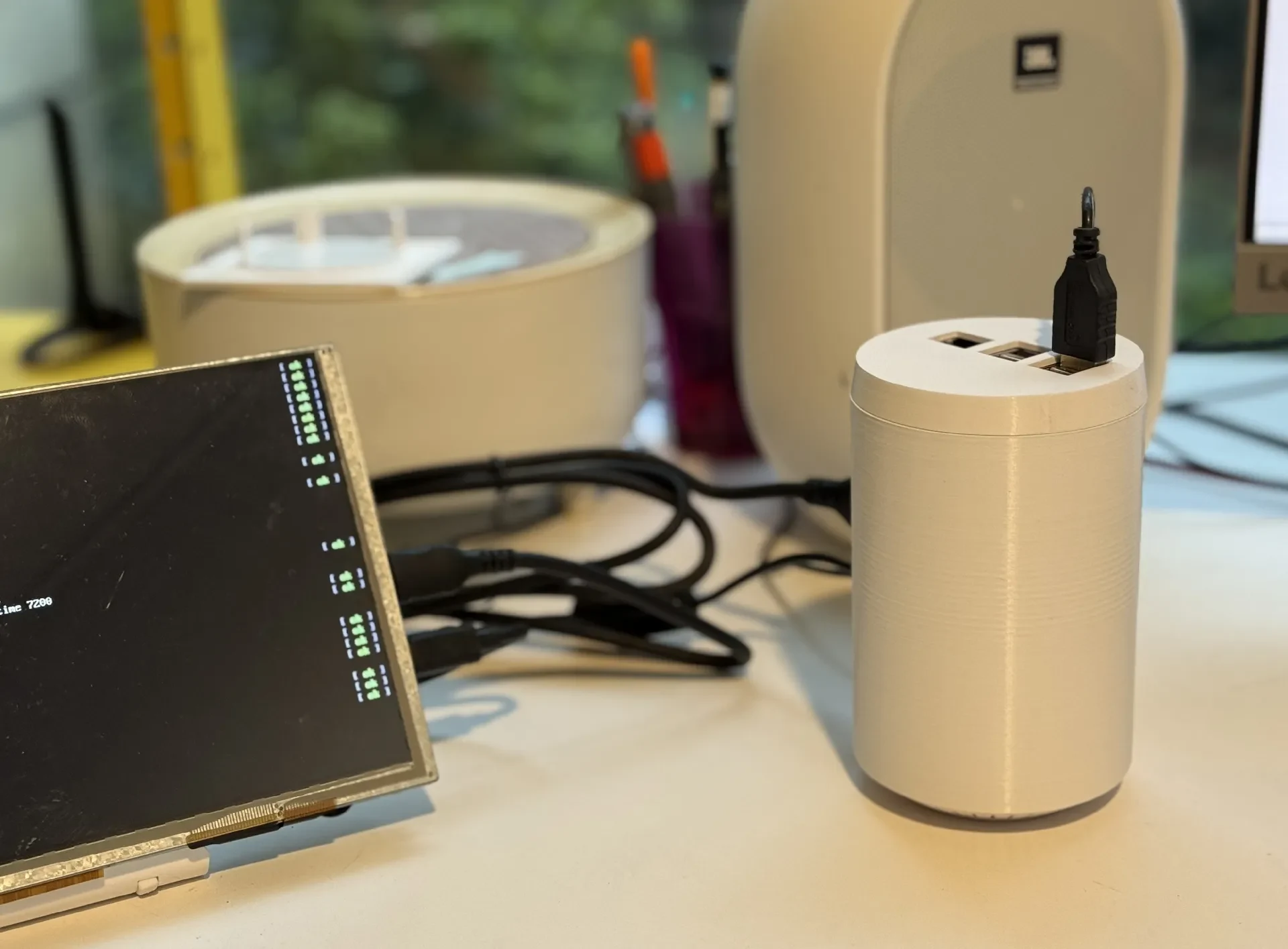

Это компьютерный корпус для одноплатных компьютеров Raspberry Pi. Он состоит из трех частей. Верхняя часть представляет собой диск с отверстиями для разъемов USB и Ethernet. Плоская поверхность, перпендикулярная диску, удерживает компьютер. Вторая часть представляет собой цилиндр с отверстиями для разъемов питания и HDMI. Третья часть предста��ляет собой полое кольцо, используемое для придания веса нижней части и стабилизации корпуса. В следующих разделах я расскажу более подробно о каждой части.

Верх

Верх имеет разные версии в зависимости от модели компьютера. Номер модели указан на внутренней стороне детали. Число «3» указывает на деталь, подходящую для Raspberry Pi 3, 3B, 3B+ и 5. Число «4» указывает на деталь, подходящую для Raspberry Pi 4.

Пластина, на которой держится компьютер, имеет отверстия для вставок М2,5 (длиной они должны быть 4 мм).

Лучше всего печатать верхнюю часть диска лицевой стороной вниз на печатной форме. Требуются только опоры для вставок.

Цилиндр

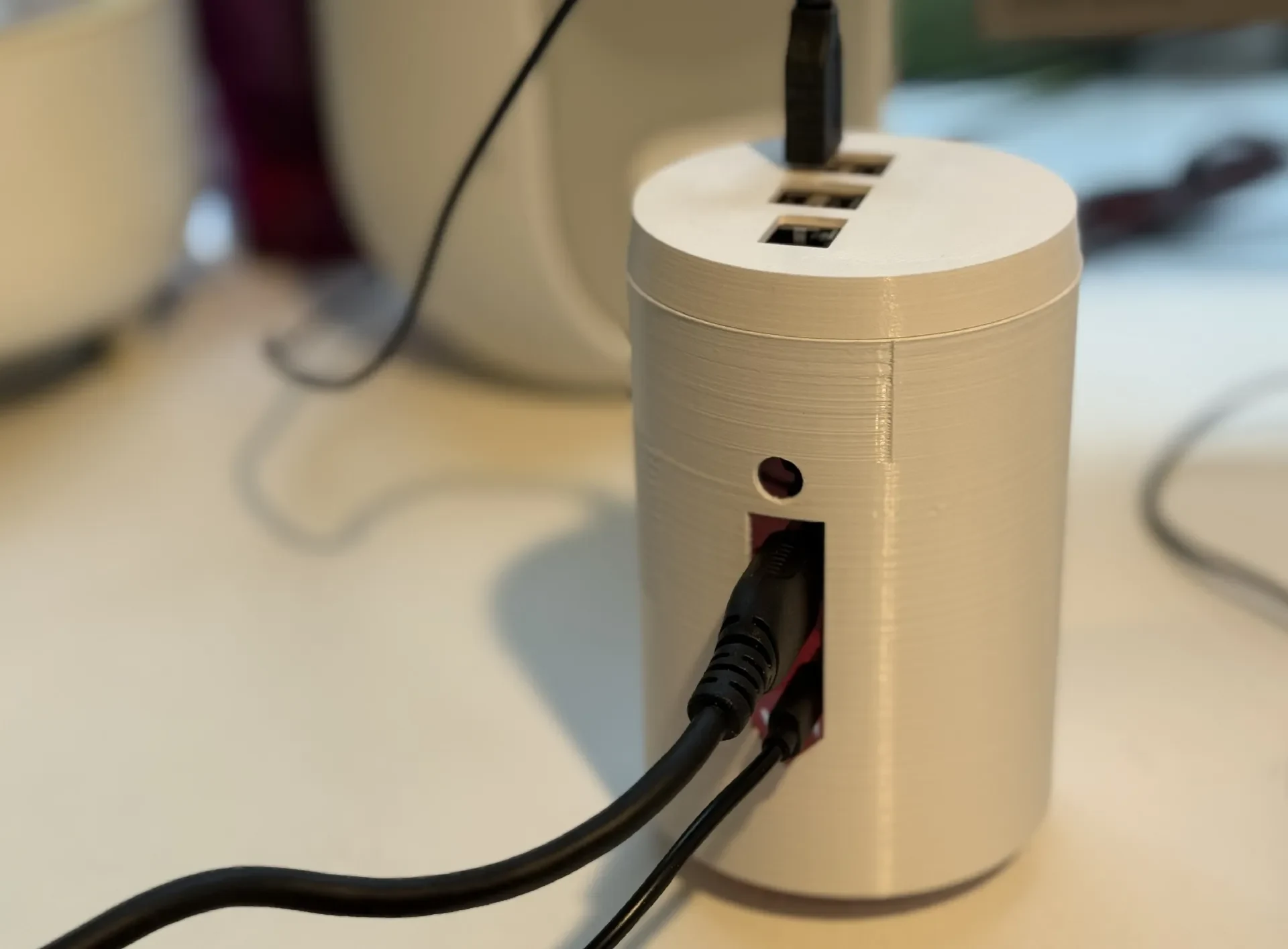

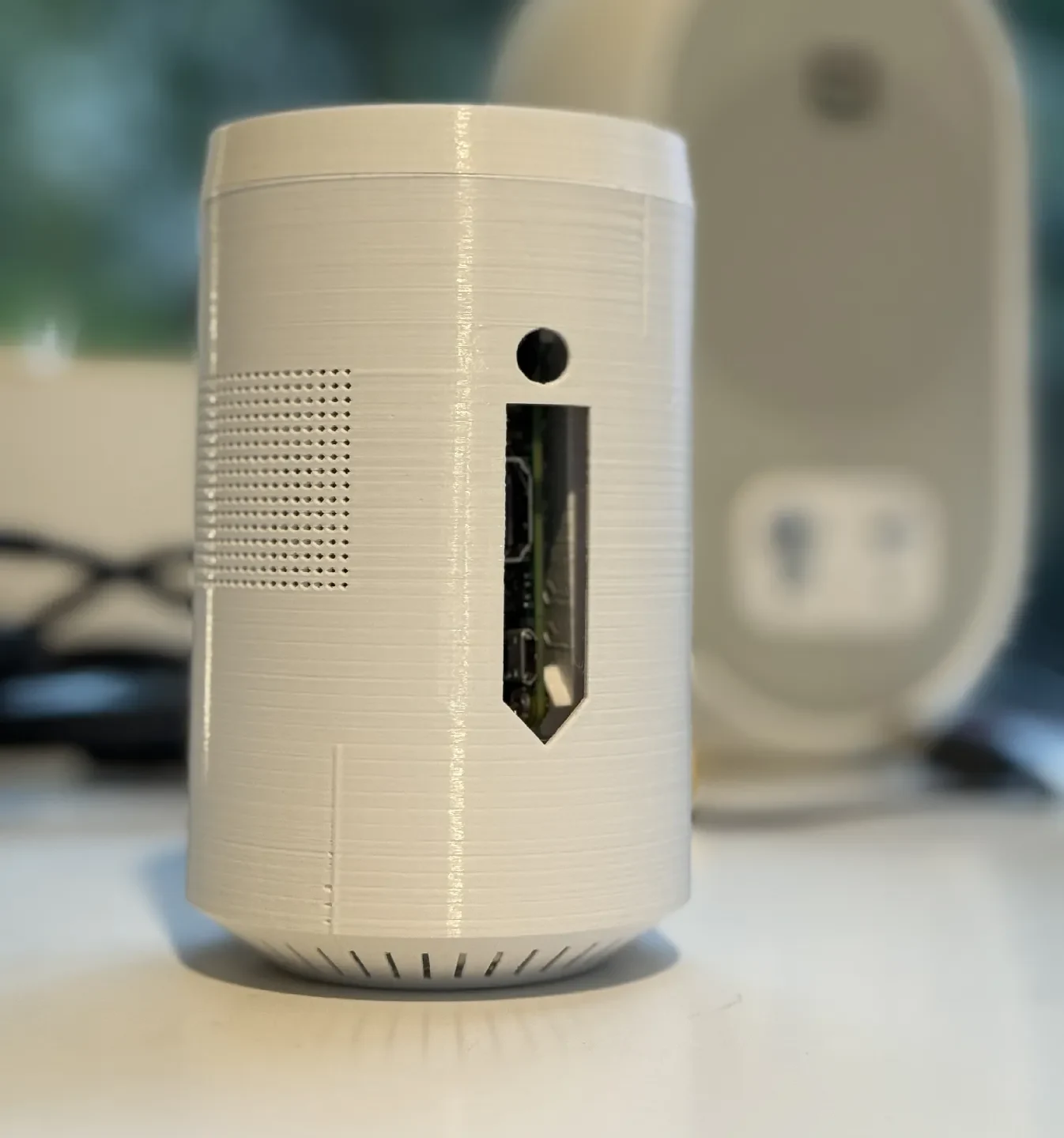

В цилиндре имеется вертикальное отверстие, обеспечивающее доступ к портам питания и дисплея для всех типов компьютеров. Кроме того, у него есть отверстие для аудиоразъема, которое есть только в версии Raspberry Pi 3.

Цилиндр открыт снизу, обеспечивая доступ к SD-карте.

Лучше всего печатать цилиндр в перевернутом виде, верхней (более широкой) частью к печатной форме. Единственные необходимые опоры — это верхние концы отверстий для потока воздуха (на самом деле они находятся внизу, но появляются сверху, когда мы готовим отпечаток в перевернутом виде).

Весовое кольцо

Грузовое кольцо имеет пазы для крепления его к днищу цилиндра. Вы можете обойтись без кольца, но добавление подходящего груза внизу сделает корпус более устойчивым. Чтобы заполнить кольцо, я использовал вольфрамовую замазку, которая дешевая и тяжелая, но вы можете использовать и другие тяжелые материалы, например глину.

Чтобы распечатать кольцо, я разделил его на две части с помощью инструмента для резки Prusa и добавил соединители. Другой вариант — распечатать его целиком и приостановить печать, чтобы вставить веса, но сам я этого не пробовал.

Сборка

С помощью паяльника вплавьте вставки в отверстия в верхней части.

Прикрепите компьютер Raspberry Pi к пластине.

Если вы планируете использовать грузовое кольцо, подготовьте его и закрепите в нижней части цилиндра. Кольцо имеет четыре выступа, которые помогают поворачивать его на место.

Закрепите верхнюю часть в цилиндре.
