Вычислительный кластер Raspberry Pi - F90III-Y......

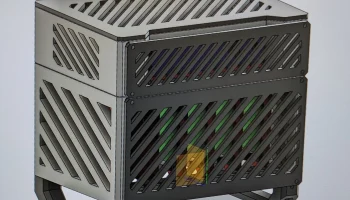

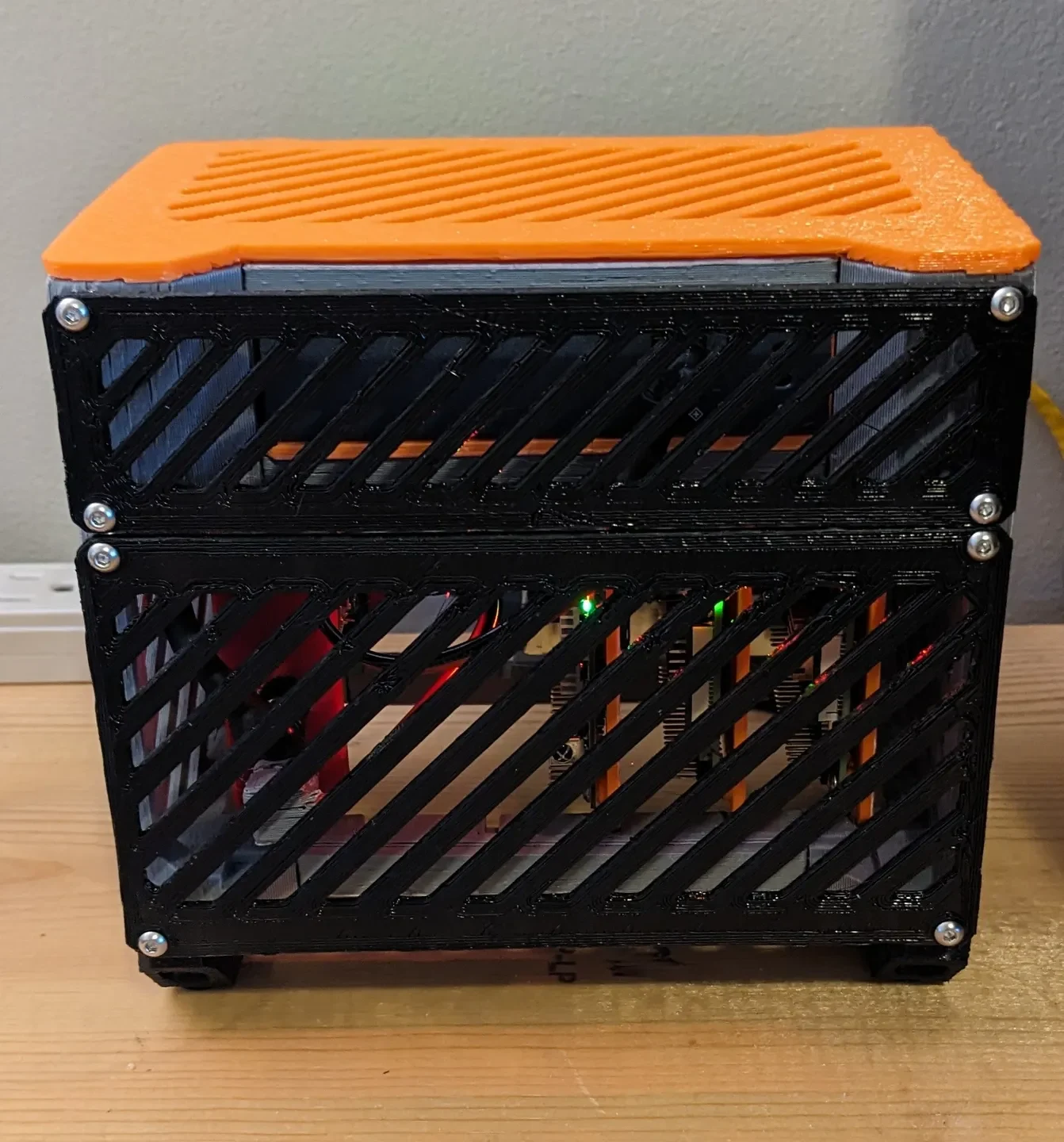

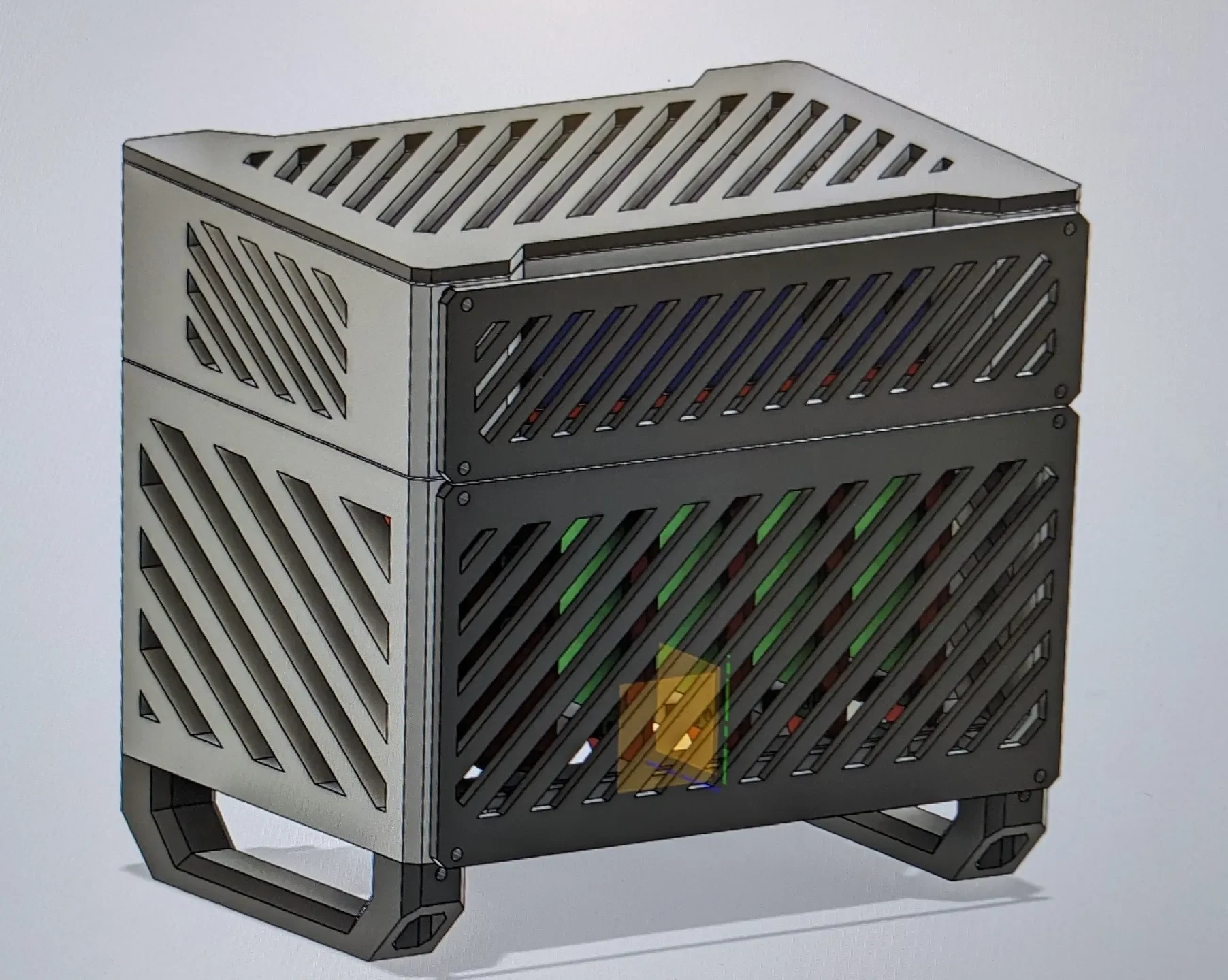

Спасибо, что ознакомились с моим проектом. Я призываю всех, кто хочет изменить конструкцию, сделать свои собственные соединительные рельсы, чтобы они могли вмещать столько пи, сколько вы захотите. Корпуса вставляются друг в друга, поэтому вы можете увеличивать или уменьшать масштаб по вертикали и горизонтали в соответствии с вашими потребностями. В этот пост включен основной корпус и корпус сетевого коммутатора TL-SG105. Оборудование, необходимое для проекта, а также ссылки на Amazon перечислены ниже.

На данный момент я еще не написал руководство по сборке, но планирую сделать это в будущем. Если у вас возникнут какие-либо проблемы, напишите мне, и я сделаю все возможное, чтобы быстро ответить. Если сделаете, пожалуйста, опубликуйте марку. Я с нетерпением жду возможности увидеть расширения, которые люди вносят в дизайн.

### Используемое оборудование ###

Источник питания постоянного тока 12 В с током не менее 10 ампер.
кол-во — 1

Машинные винты M3 — ссылка на Amazon: https://www.amazon.com/gp/product/B07CYNKLT2/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

M3x12 — 12 шт.
M3x6 — кол-во 8
M3x5 — 4 шт. на лоток SBC

Конвертеры бакса — ссылка н�� Amazon: https://www.amazon.com/gp/product/B07RVG34WR/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

кол-во 4

Примечание. Они не имеют предустановленного значения 5 В, это нужно будет сделать вам. Затем подключите 4 параллельно, чтобы получить 12 ампер. Это будет поддерживать ваши 4 sbc, если вы используете Pi или Libre AML-S905X-CC.

Беспаечный разъем питания постоянного тока — ссылка на Amazon: https://www.amazon.com/gp/product/B015OCV5Y8/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

кол-во 6

Разное:
Я сделал свои собственные кабели micro USB для питания SBC. Если хотите, вы можете использовать несколько дешевых кабелей питания под прямым углом, если они достаточно тонкие и не врезаются в верхний задний разъем. У меня все подключено к гнезду «папа», которое можно подключить к гнездам «мама» модуля питания.
