Держатель транспондера Fastrak для зеркала заднего вида T...

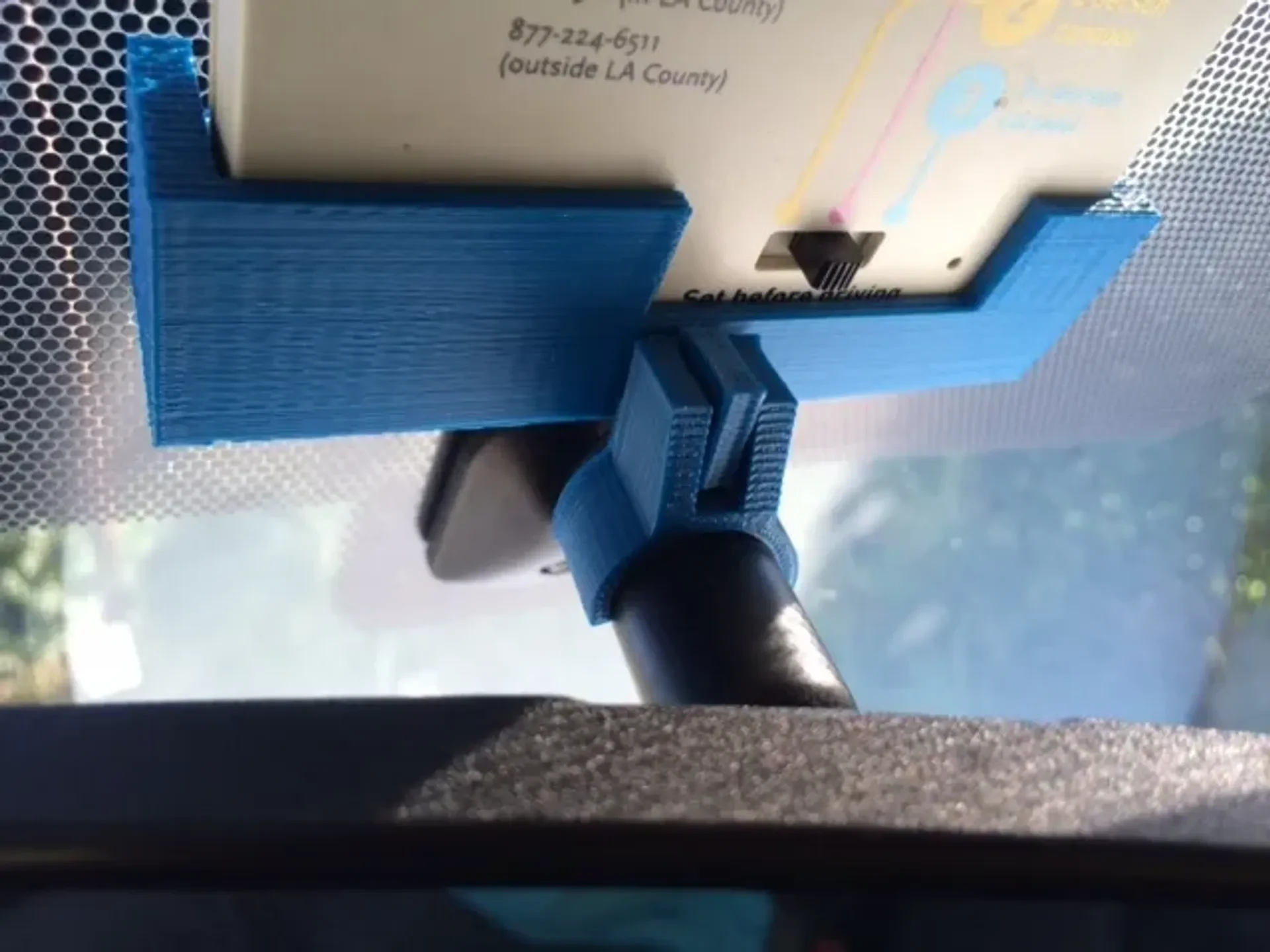

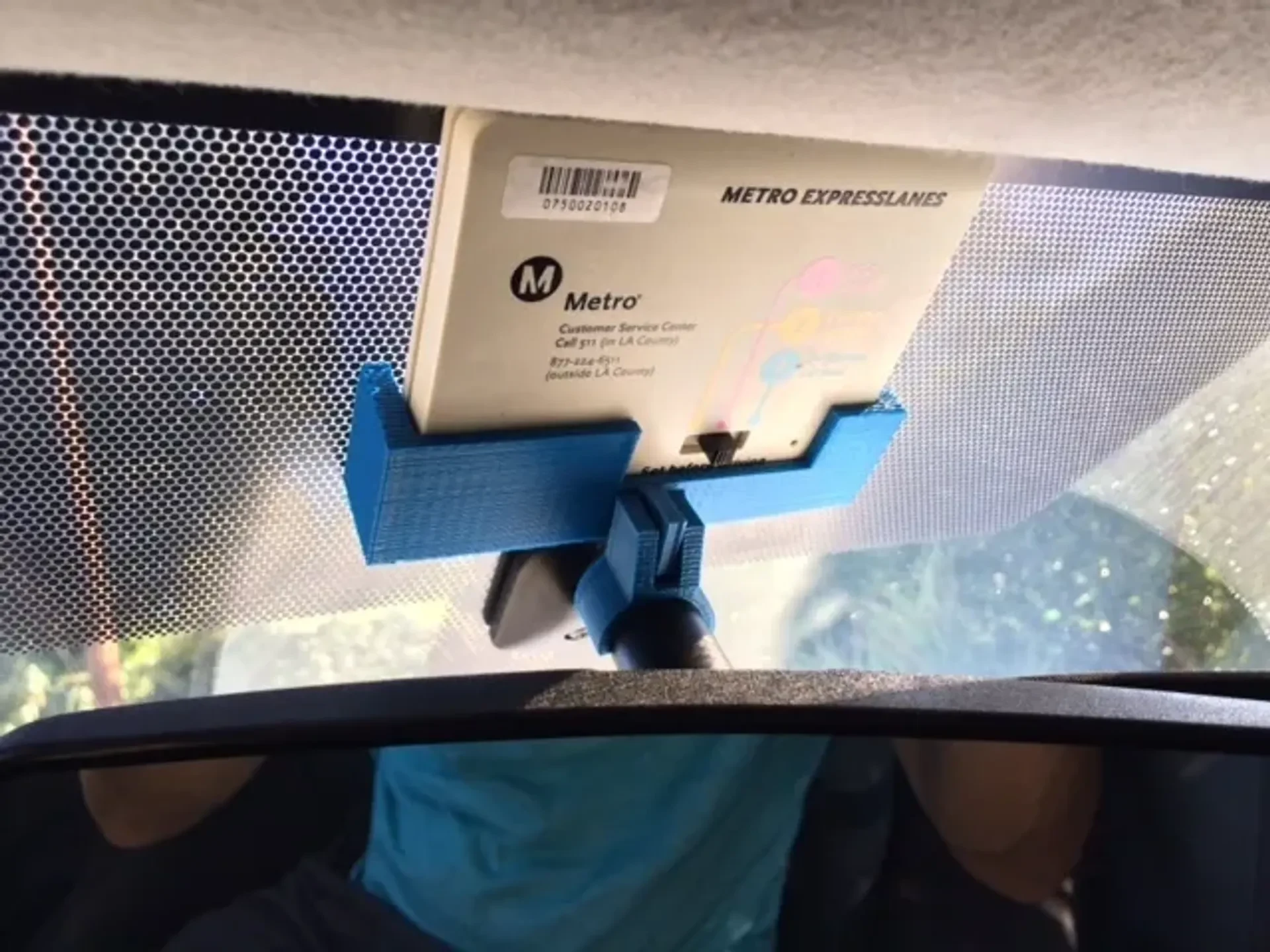

Это держатель транспондера метро FasTrak, состоящий из двух частей, который крепится на круглый стержень моего зеркала заднего вида Toyota Matrix. Я думаю, что это тоже должно быть похоже на Toyota Corolla. Обратите внимание, что установка вокруг стержня зеркала заднего вида затруднена. Текущую конструкцию можно подтянуть, но будьте осторожны, чтобы не сломать зажим.

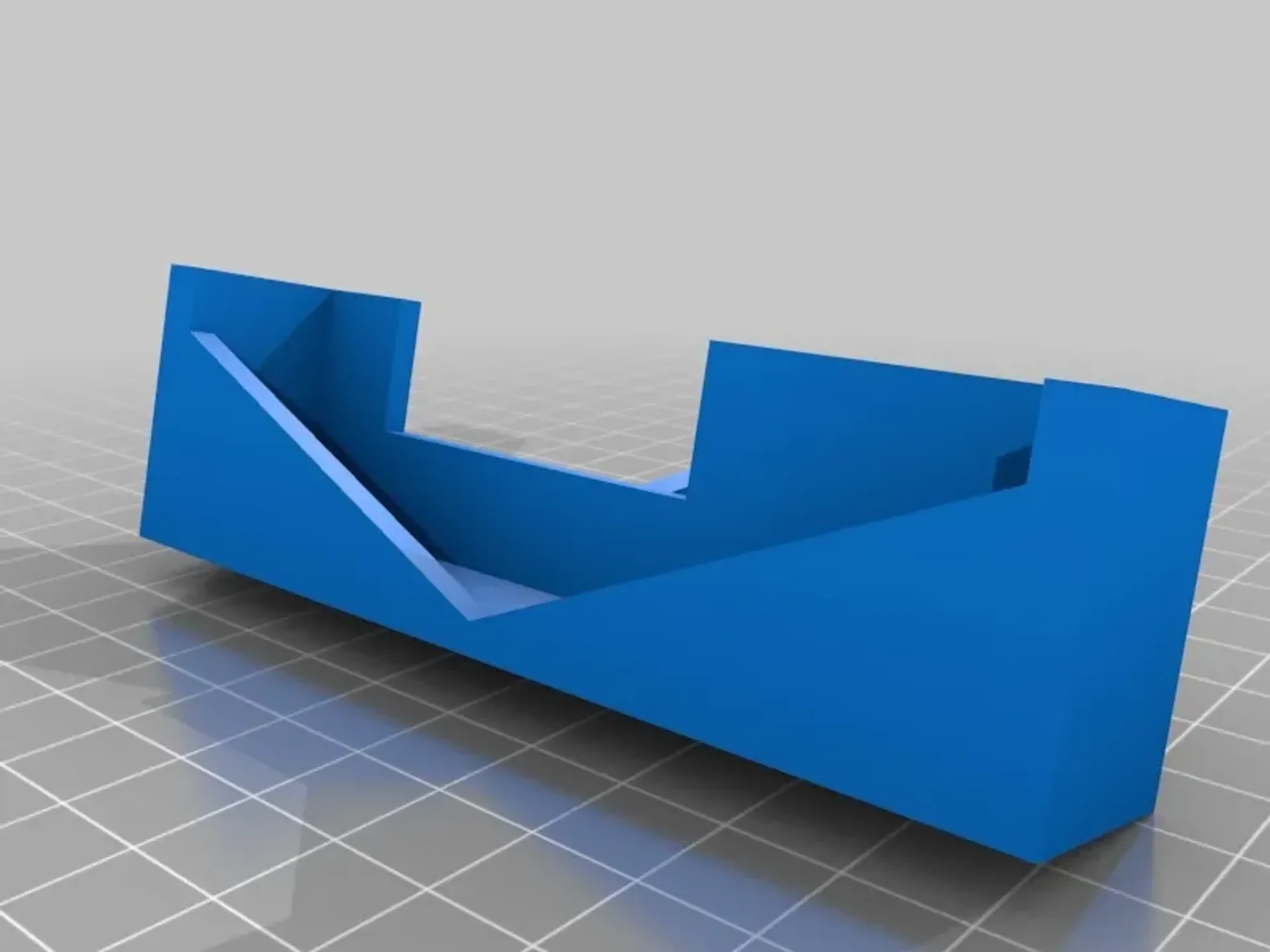

Держатель транспондера спроектирован так, чтобы плотно прилегать к наклейкам-липучкам на задней стороне транспондера. Если в вашем транспондере их нет, вам придется сделать его тоньше или вставить туда что-нибудь для плотного прилегания.

Также обратите внимание, что stl-файлы Sketchup иногда не являются многообразными, поэтому я обычно исправляю это через netfabb, а затем печатаю. Включенные STL не должны вызывать проблем.

Настройки печати

Бренд принтера:

Дизмейкер

Принтер:

Букобот V2

Плоты:

Да

Поддерживает:

Нет

Разрешение:

не должно иметь значения

Заполнение:

20

Примечания:

Не печатайте с подставками. Угол держателя ориентирован так, что вам не нужны свесы. Вам понадобится ПЛОТ только для ДЕРЖАТЕЛЯ. Заполнение 20% должно подойти. Зажим должен составлять 10% заполнения, но, я думаю, 3-4 оболочки.

Как я это разработал

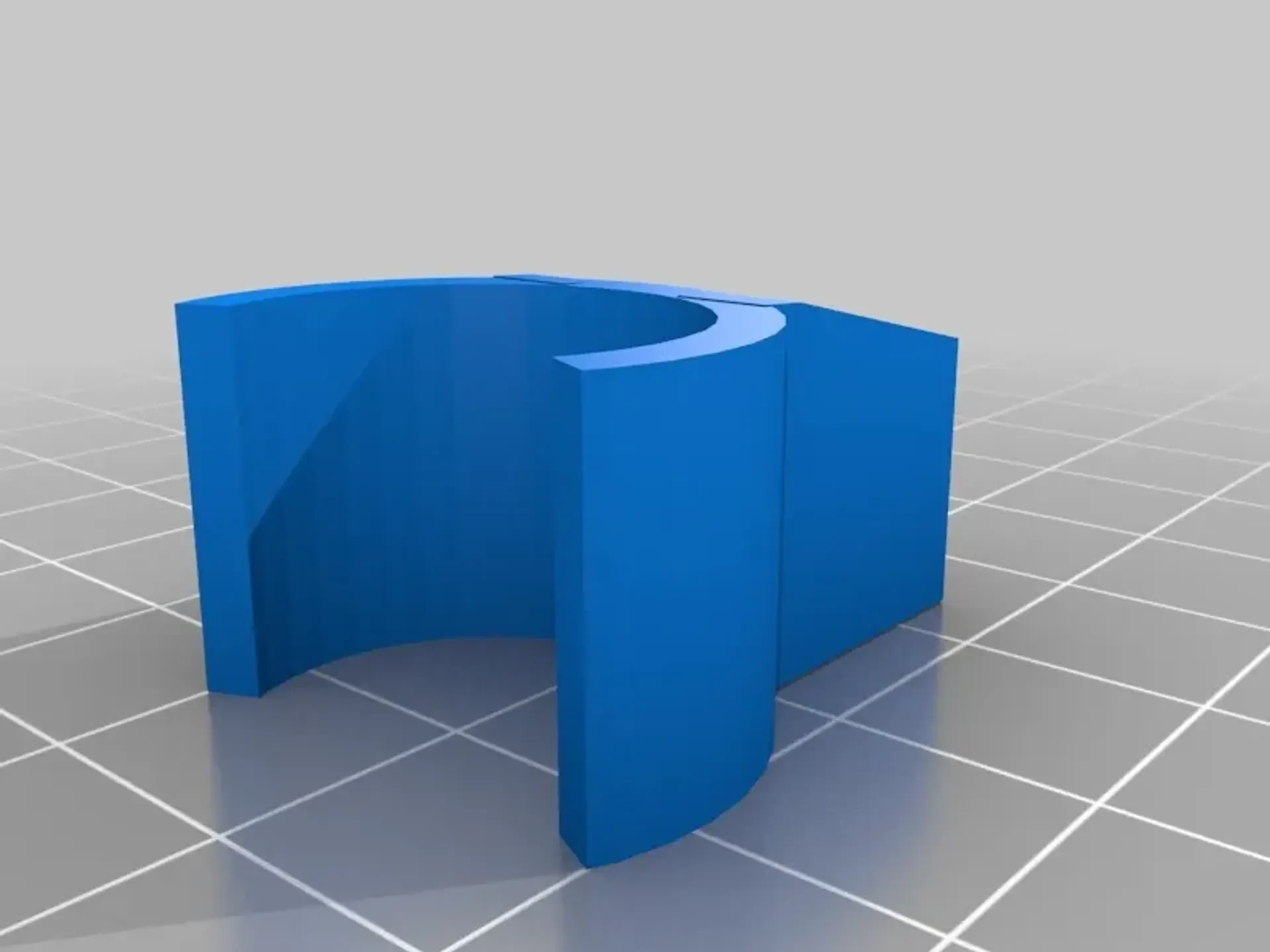

конструкция зажима

Настройки зажима являются наиболее важными. С держателем вы могли бы сделать что угодно. Обратите внимание, что конструкция такова, что ребра зажима затягиваются на одиночном ребре держателя только тогда, когда они прикреплены к оси зеркала заднего вида. Эта фрикционная посадка позволяет устанавливать различные углы лобового стекла. верхняя часть транспондера касается крыши, поэтому его нелегко выдвинуть.

Пользовательский раздел

20160831

похоже, что держатель испытывает слишком большую нагрузку вокруг внутреннего края, где он крепится к оси зеркала заднего вида. Кто-то должен перепроектировать это для более надежного соответствия.
