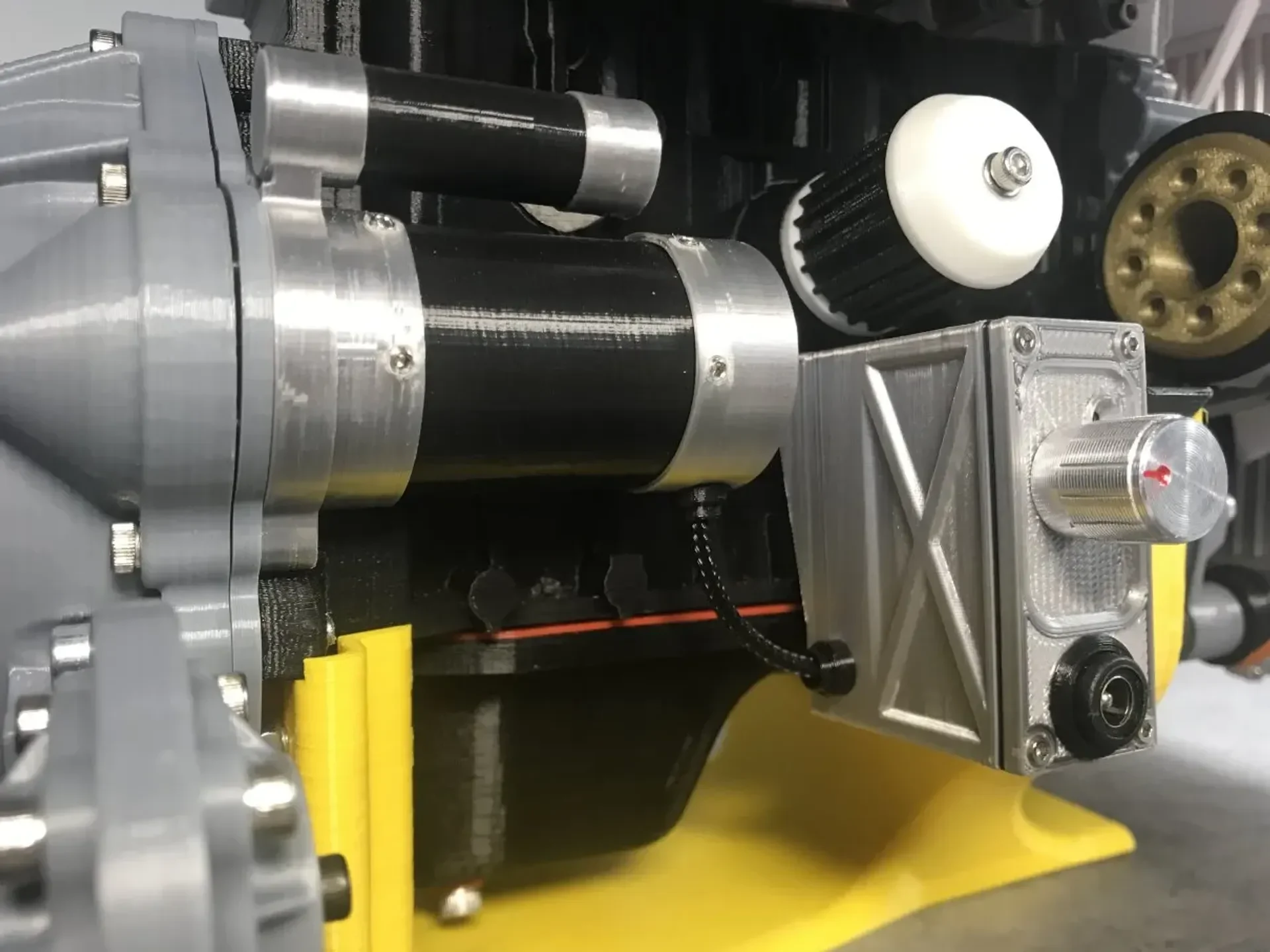

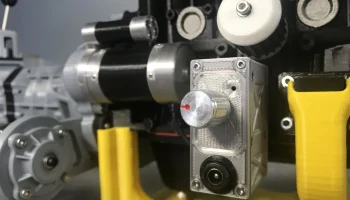

Это стартер и расширение его командного блока для двигателя Toyota 22RE (https://www.thingiverse.com/thing:644933).

Распечатать инструкции

Принтер: Гееетек А10

Плоты: Нет

Разрешение: 0,15 мм

Нить: Geeetech PLA Black и Silk Silver

Настройки печати

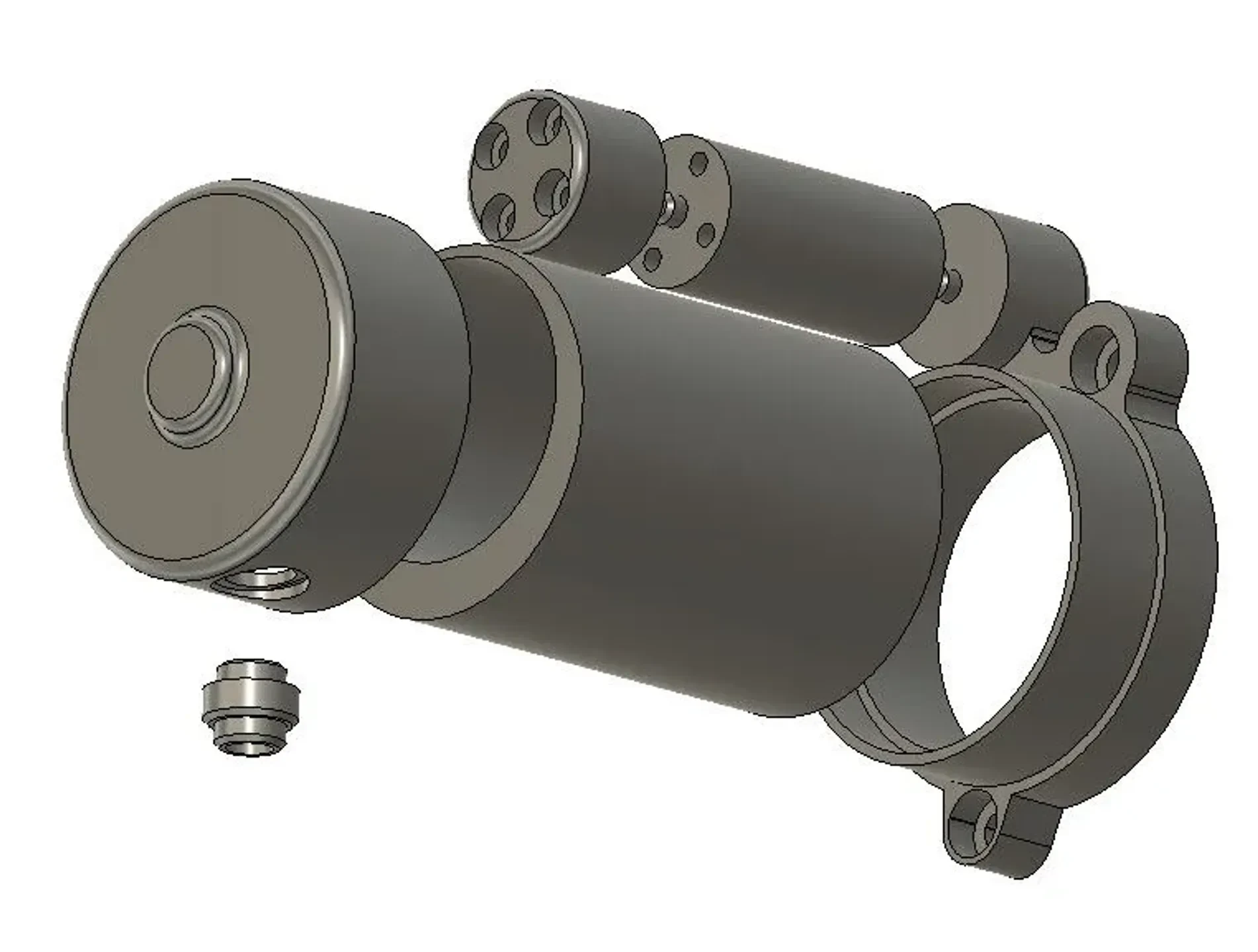

1 x StarterBody1: Слой: 0,15 мм. Плот: нет. Поддержка: нет. Заполнение: 100%.
1 x StarterBody2: Слой: 0,15 мм. Плот: нет. Поддержка: нет. Заполнение: 100%.
1 x StarterBody3: Слой: 0,15 мм. Плот: нет. Поддержка: нет. Заполнение: 100%.
1 x StarterSolenoid1: Слой: 0,15 мм Плот: нет Поддержка: нет Заполнение: 100%
1 x StarterSolenoid2: Слой: 0,15 мм Плот: нет Поддержка: нет Заполнение: 100%
2 x StarterConnector: Слой: 0,15 мм. Плот: нет. Поддержка: нет. Заполнение: 100%.

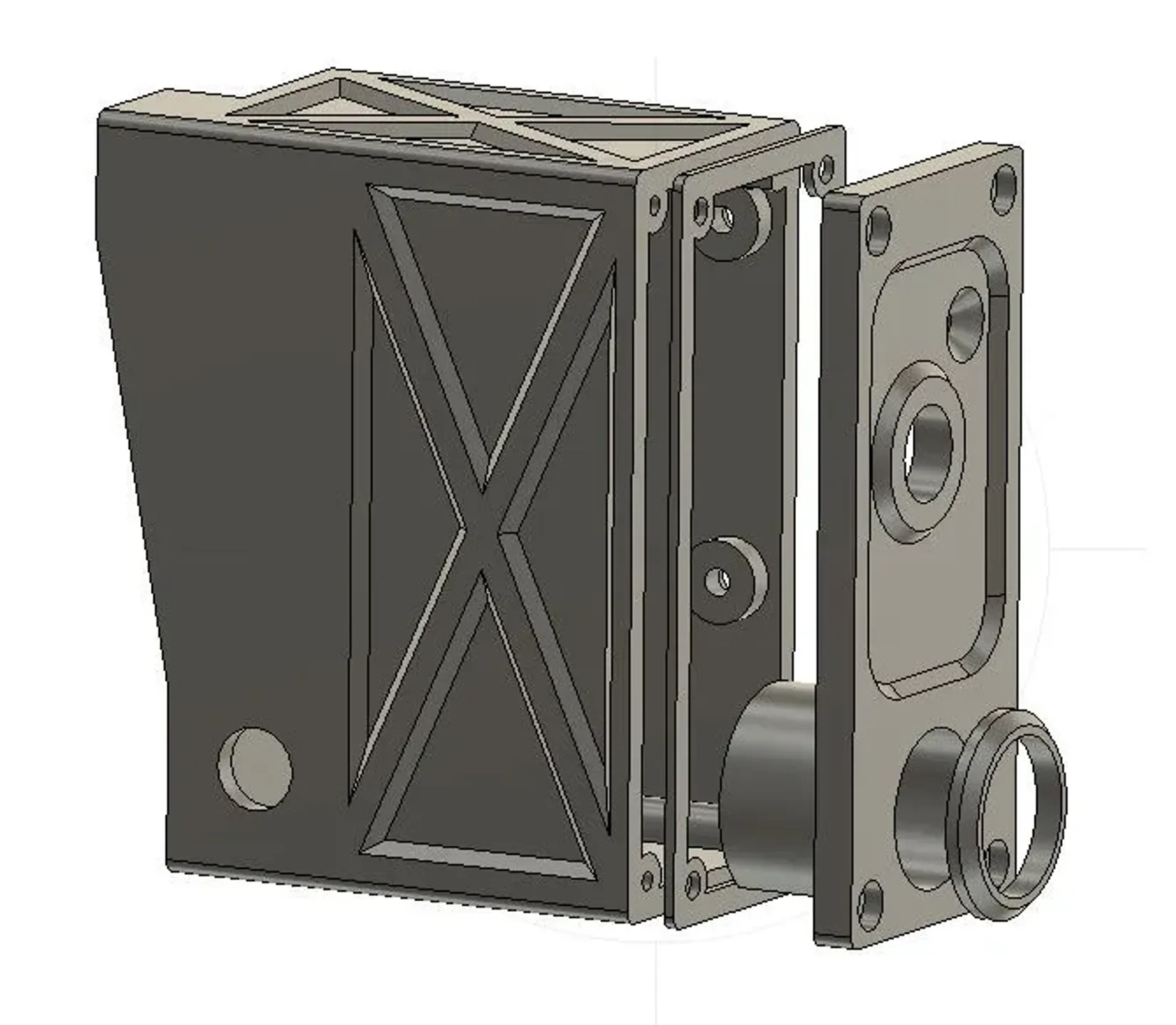

1 x StarterCommandBody: Слой: 0,15 мм Плот: нет Поддержка: да Заполнение: 100%
1 x StarterCommandDoor: Слой: 0,15 мм Плот: нет Поддержка: да Заполнение: 100%
1 x StarterCommandGasket: Слой: 0,15 мм Плот: нет Поддержка: нет Заполнение: 100%
1 x StarterCommandHubcap: Слой: 0,15 мм Плот: нет Поддержка: нет Заполнение: 100%

Аксессуары

2 х м3х5мм СХС
4 х м2х10мм ШКС
8 х м2х5мм СХС
4 х м2 контргайка
1 электродвигатель: https://www.amazon.fr/gp/product/B07RRPS7CC/ref=ppx\_yo\_dt\_b\_asin\_title\_o09\_s00?ie=UTF8&psc=1
1 контроллер скорости: https://www.amazon.fr/gp/product/B07K2S9VRY/ref=ppx\_yo\_dt\_b\_asin\_image\_o05\_s00?ie=UTF8&psc=1
1 плетеный чехол: https://www.amazon.fr/gp/product/B07F8YRY3T/ref=ppx\_yo\_dt\_b\_asin\_title\_o03\_s00?ie=UTF8&psc=1
1 x Женский Джек: https://www.amazon.fr/gp/product/B07TNDKY7V/ref=ppx\_yo\_dt\_b\_asin\_image\_o02\_s00?ie=UTF8&psc=1

Монтаж

/!\ Перед монтажом стартера Электродвигатель необходимо закрепить на Электроприводе.
Я использовал этот: https://www.thingiverse.com/thing:2233507.

Прикрепите StarterBody1 к электроприводу с помощью винтов M3.

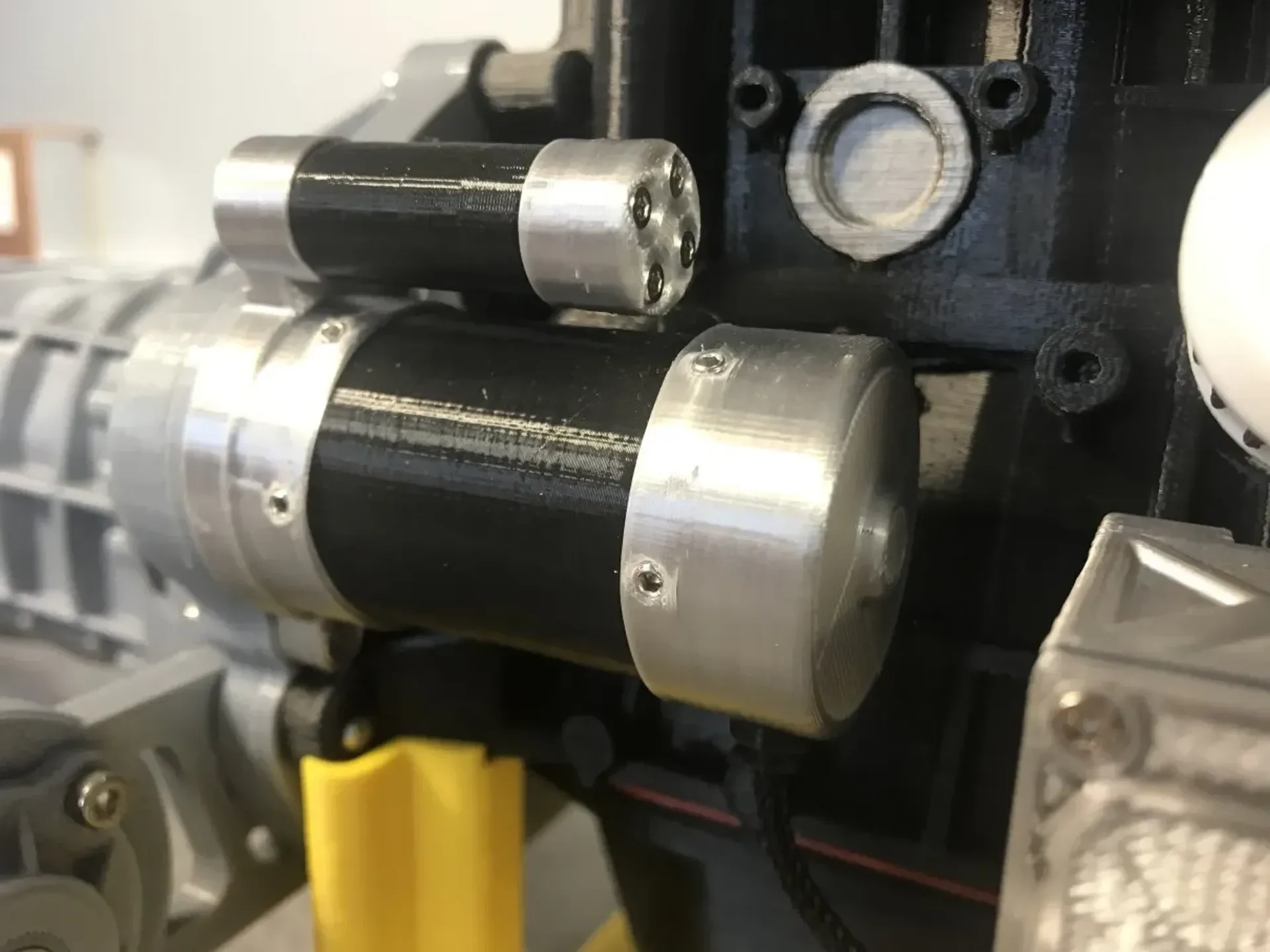

Вставьте StarterBody2 в StarterBody1; Вы можете приклеить его или закрепить шурупами м2х10 мм (см. фотографии; для этого необходимо сделать отверстие).
Приклейте первый соединитель StarterConnector к StarterBody3.
Приварите провода к электродвигателю и пропустите их через отверстие разъема стартера StarterBody3.

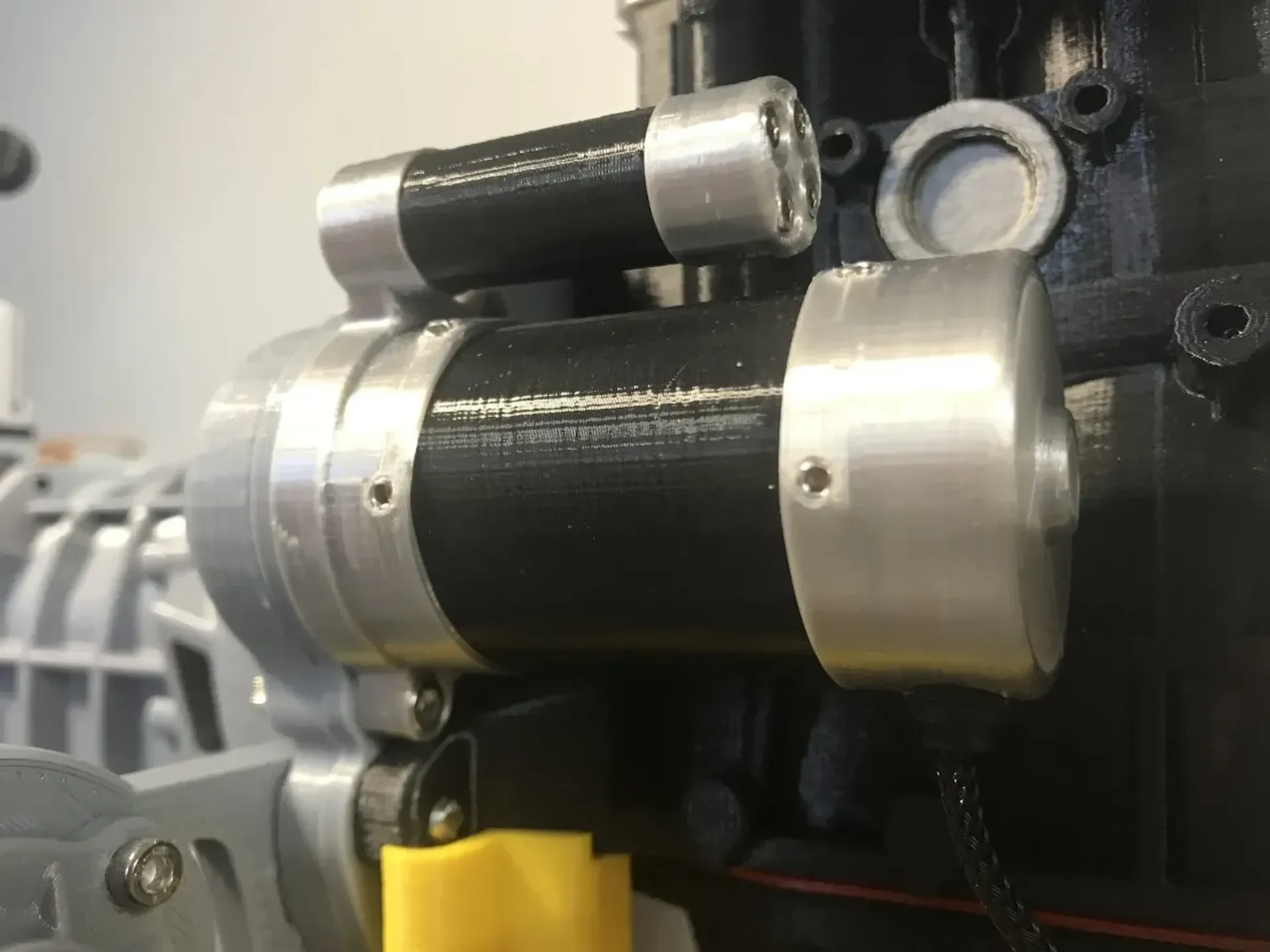

Вставьте StarterBody3 в StarterBody2; вы можете приклеить его или закрепить винтами м2 (см. фотографии; для этого необходимо проделать отверстие). Будьте осторожны, не тяните за провода.
Приклейте второй StarterConnector к StarterCommandBody (отверстие с левой стороны).

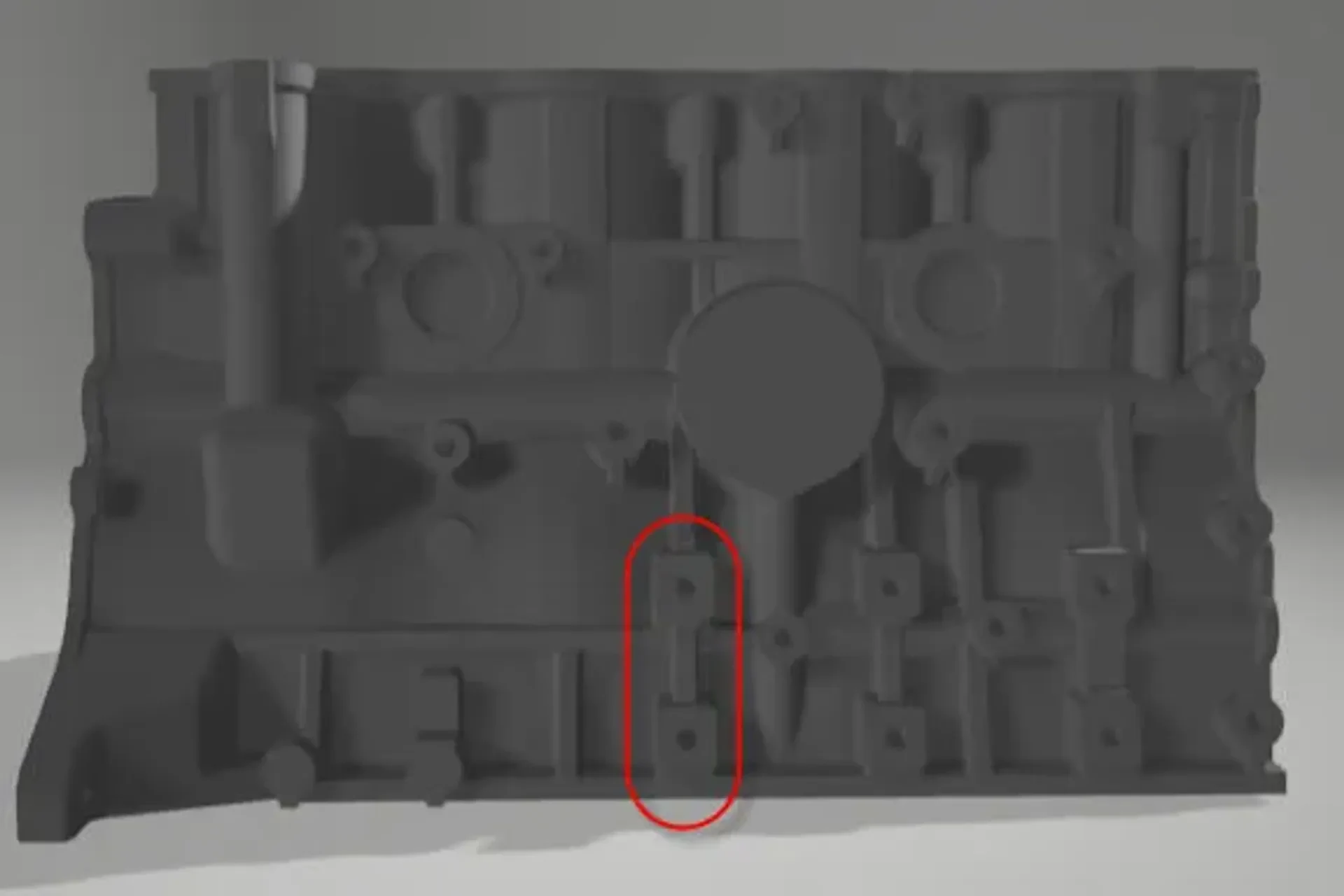

Закрепите StarterCommandBody на блоке двигателя винтами M3; отверстия в блоке двигателя уже есть (см. картинку).
Вставьте электрические провода в плетеную оплетку и вставьте ее в StarterCommandBody; затем зафиксируйте их на регуляторе скорости. Будьте осторожны с полярностью.
Подсоедините гнездовой разъем к регулятору скорости; После установки гнездового разъема на StarterCommandDoor провода должны быть достаточно длинными, чтобы их можно было легко открывать и закрывать. Будьте осторожны с полярностью.
Закрепите регулятор скорости винтами m2x5 мм и контргайками m2 в корпусе StarterCommandBody; это самая деликатная часть.

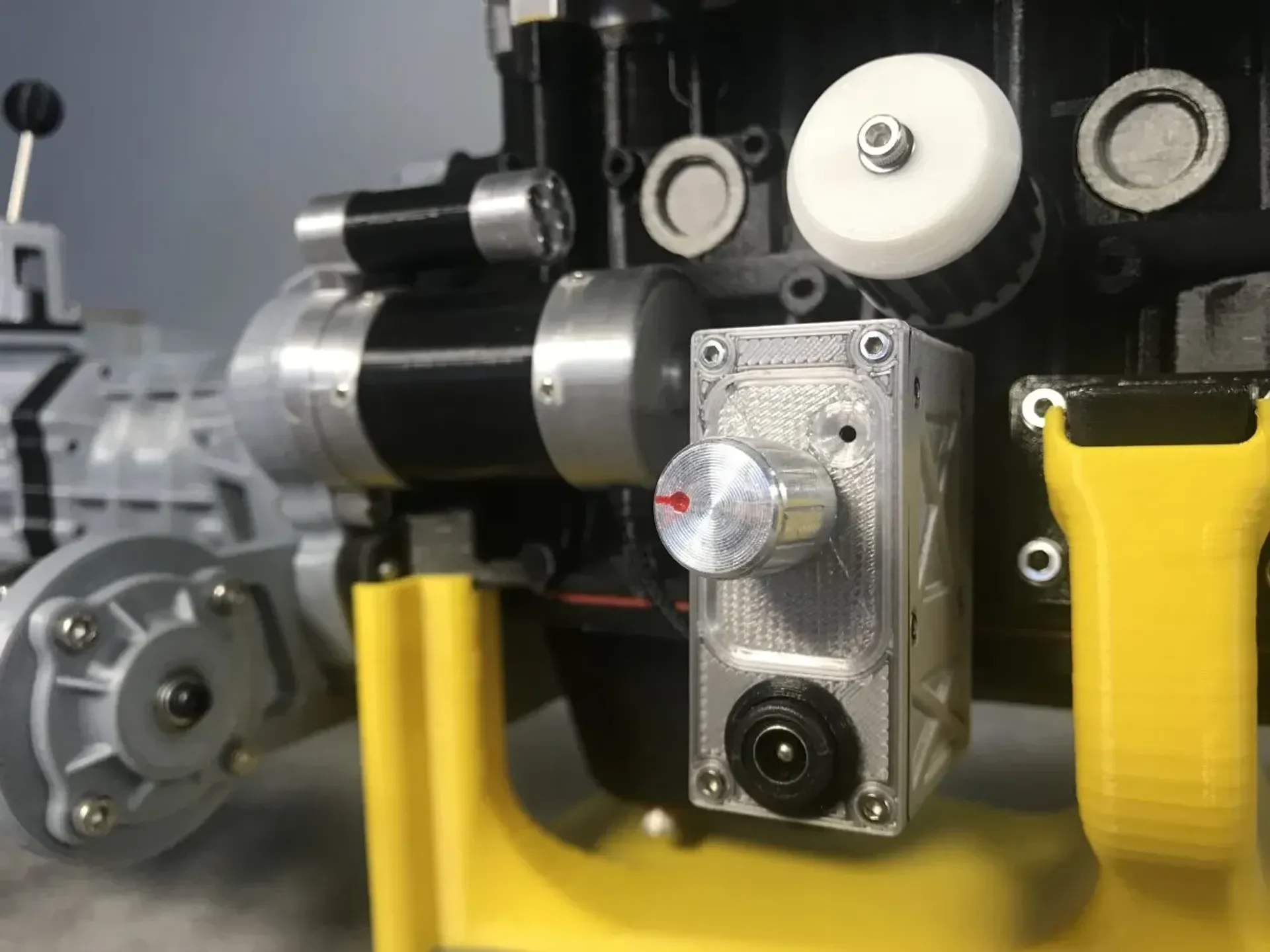

Исправить женский разъем на StarterCommandDoor; при необходимости приклейте колпачок StarterCommandHubcap вокруг головы Женщины Джека (см. рисунок).
Закрепите StarterCommandDoor и StarterCommandGasket на StarterCommandBody с помощью винтов m2x5 мм.

Больше дополнений
https://cults3d.com/fr/collections-de-designs/dancan13f/toyota-22re-engine
