Удлинитель переднего приводного вала для двигателя Toyota...

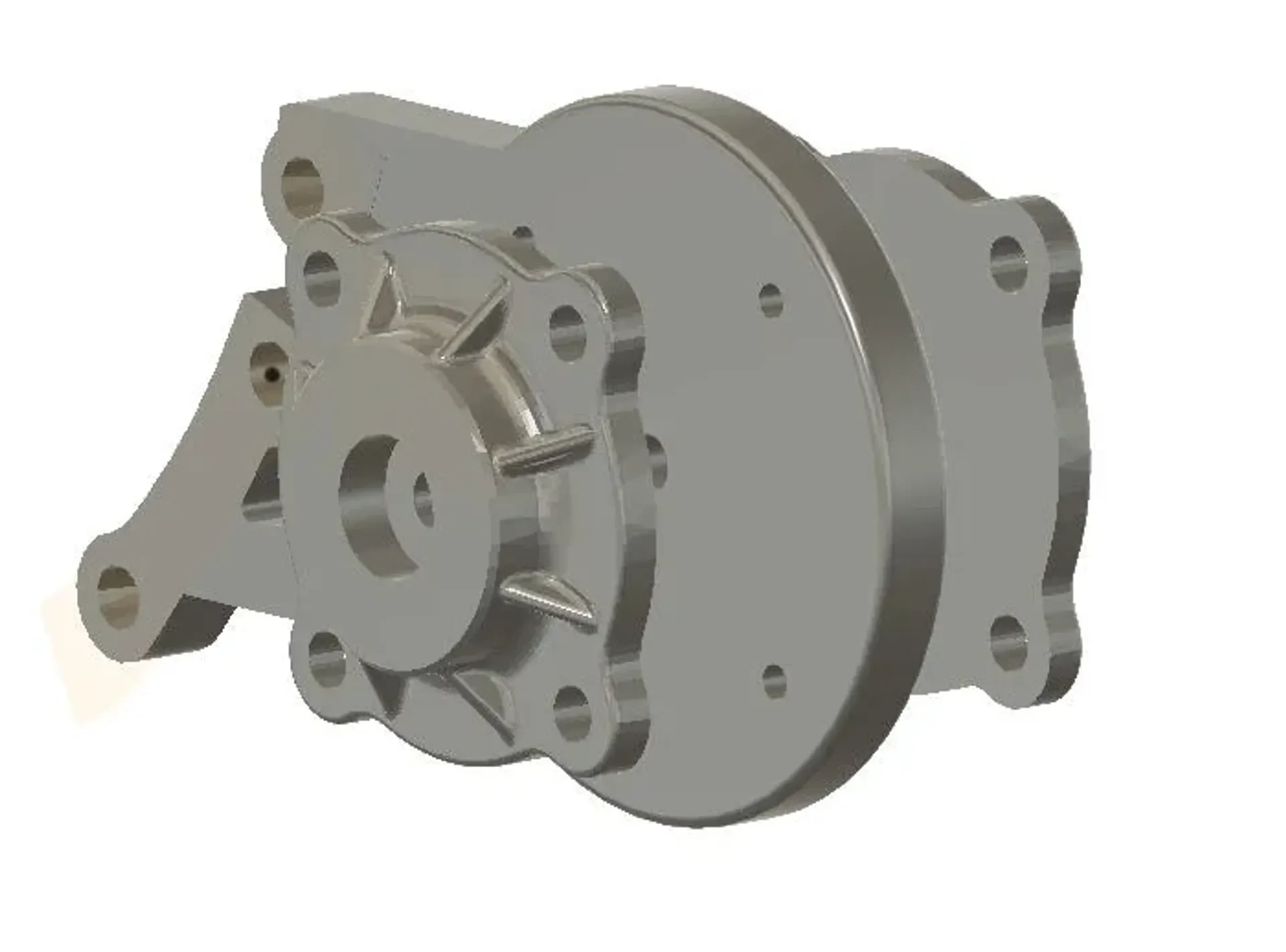

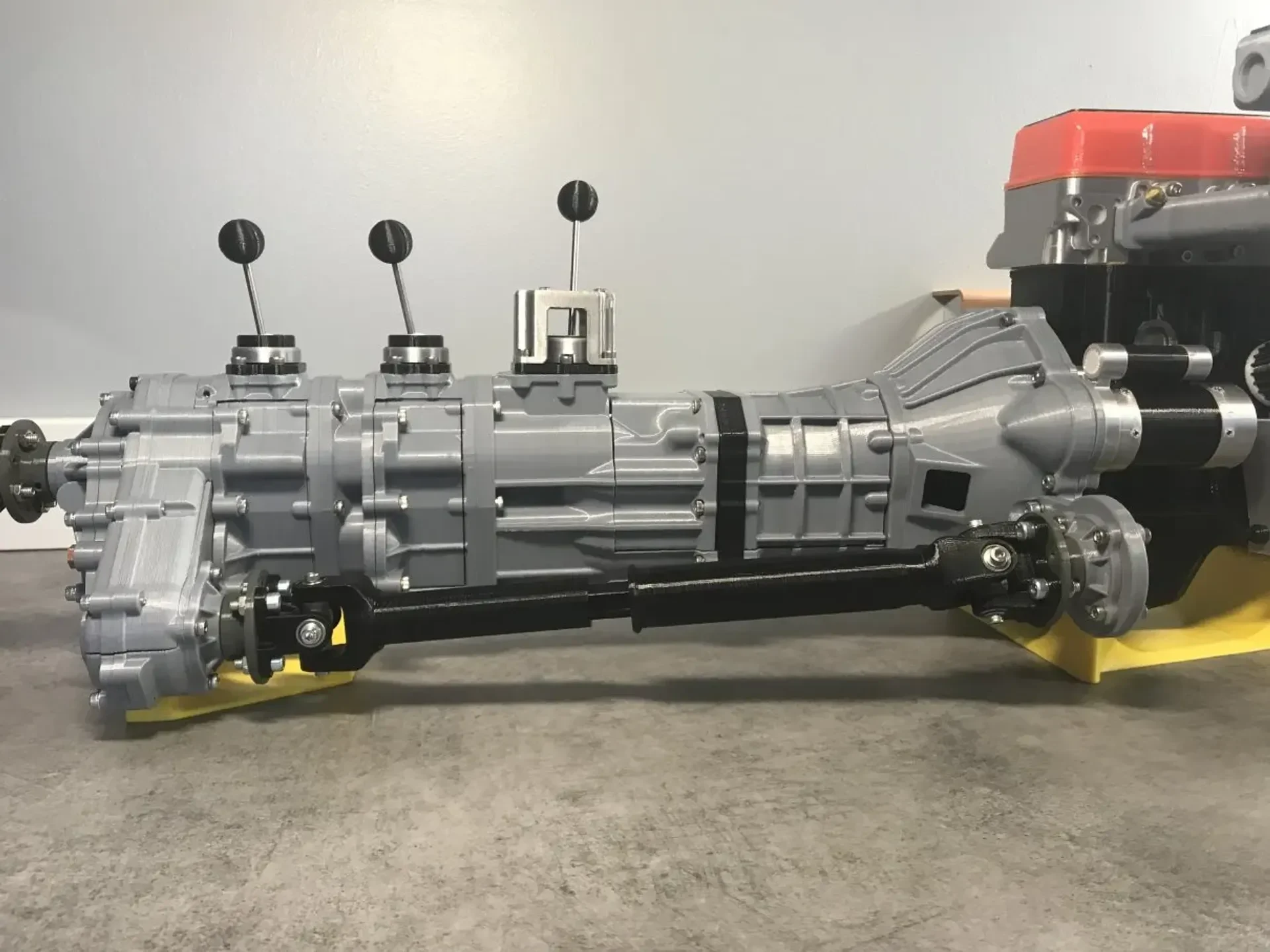

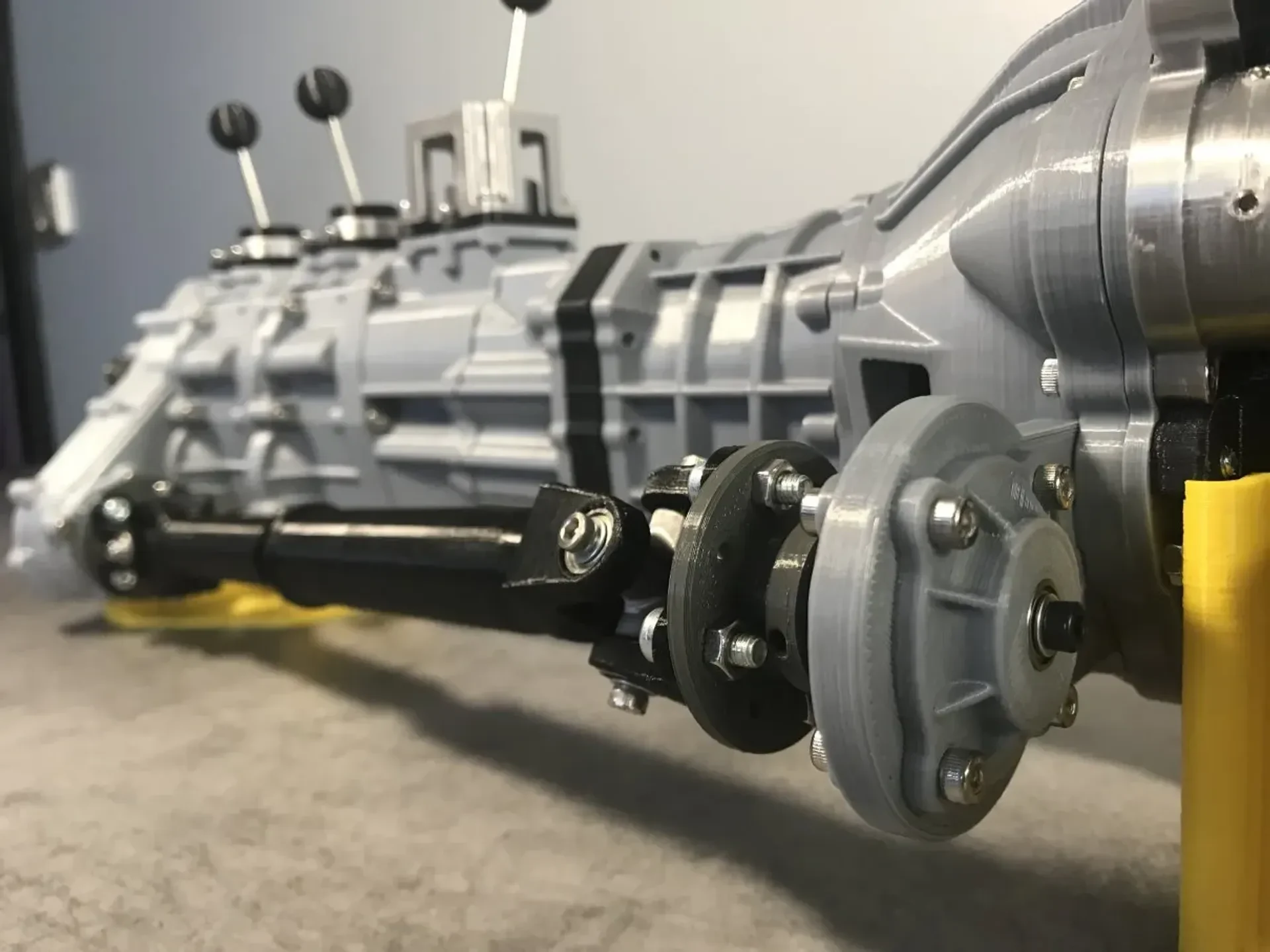

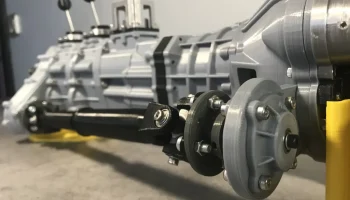

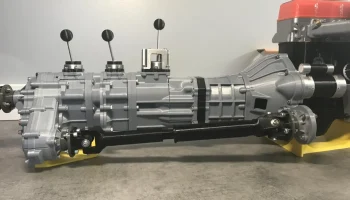

Это удлинитель переднего приводного вала для двигателя Toyota 22RE (https://www.thingiverse.com/thing:644933).
Приводной вал такой же, как оригинал: https://www.thingiverse.com/thing:1344976.
Фланец колеса оси (2 шт.) такой же, как оригинал: https://www.thingiverse.com/thing:1344938.

Распечатать инструкции

Принтер: Гееетек А10

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,15 мм

Нить: Geeetech PLA Grey

Настройки печати

1 x FrontDriveShaftBody: Слой: 0,15 мм Плот: нет Поддержка: нет Заполнение: 15%
2 x FrontDriveShaftBearing: Слой: 0,15 мм Плот: нет Поддержка: нет Заполнение: 100%

Аксессуары

1 х м4х25мм ШКС
2 х м4х20мм СХС
2 х m4 контргайки
8 х м3х6мм ШКС
1 х м3х30мм СХС
1 х м3 шайба
2 подшипника 623zz

Монтаж

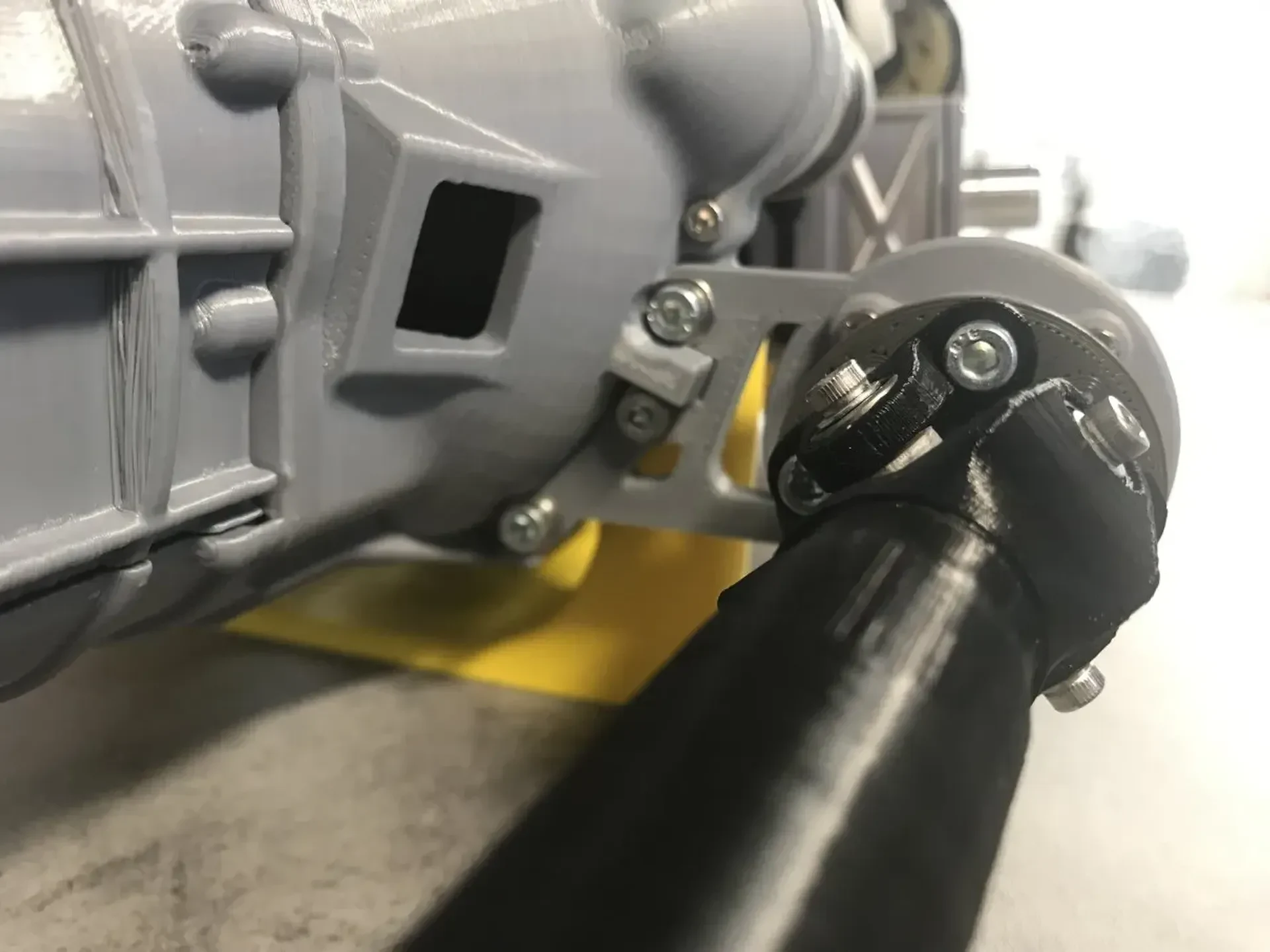

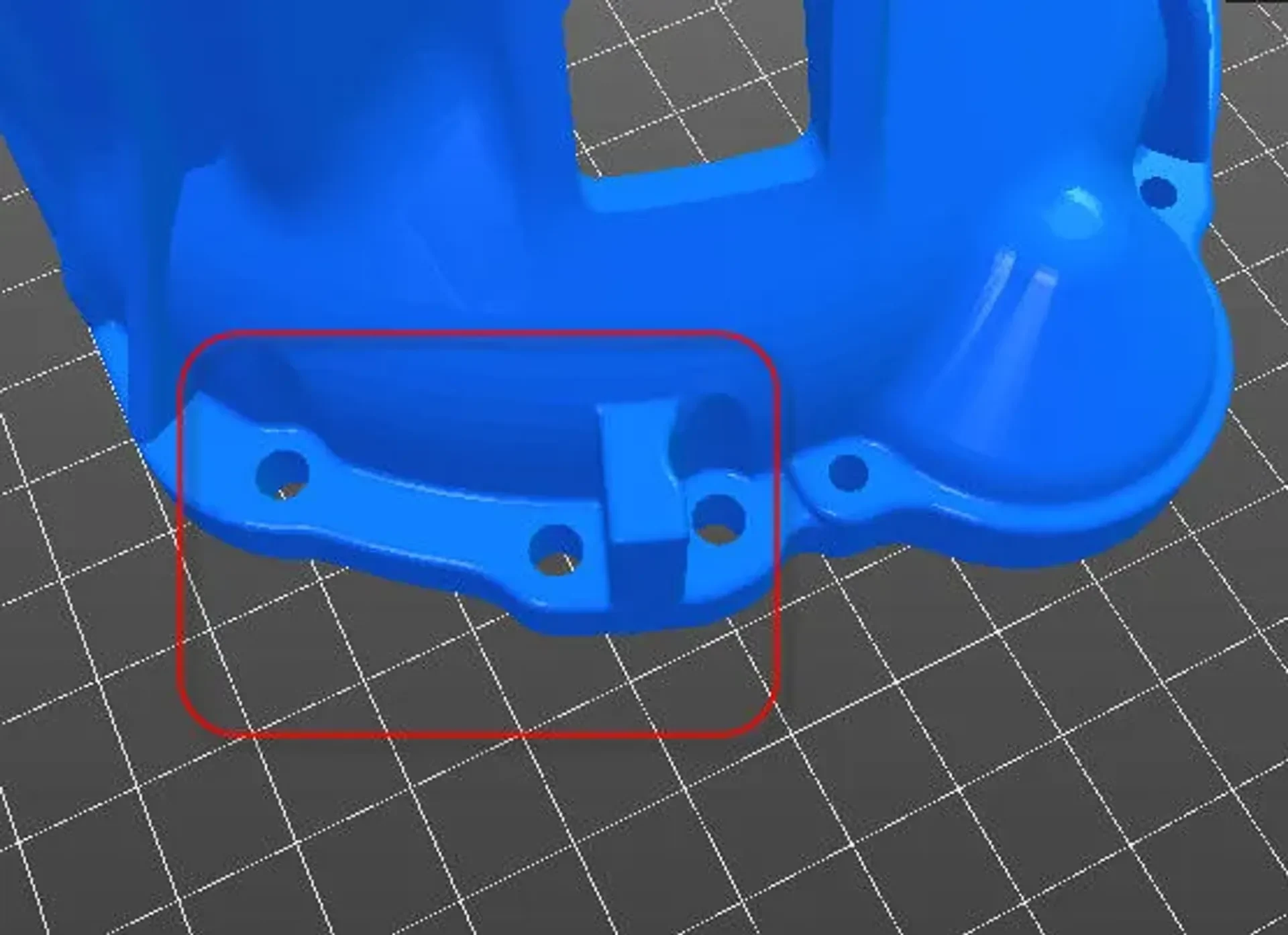

Прикрепите «корпус переднего приводного вала» к «корпусу колокола» с помощью винтов М4 и контргаек (см. рисунок).
Установите подшипники 623zz на два «подшипника переднего приводного вала».
Закрепите два «Подшипника переднего приводного вала» на «Корпусе переднего приводного вала» с помощью винтов m3x6 мм.

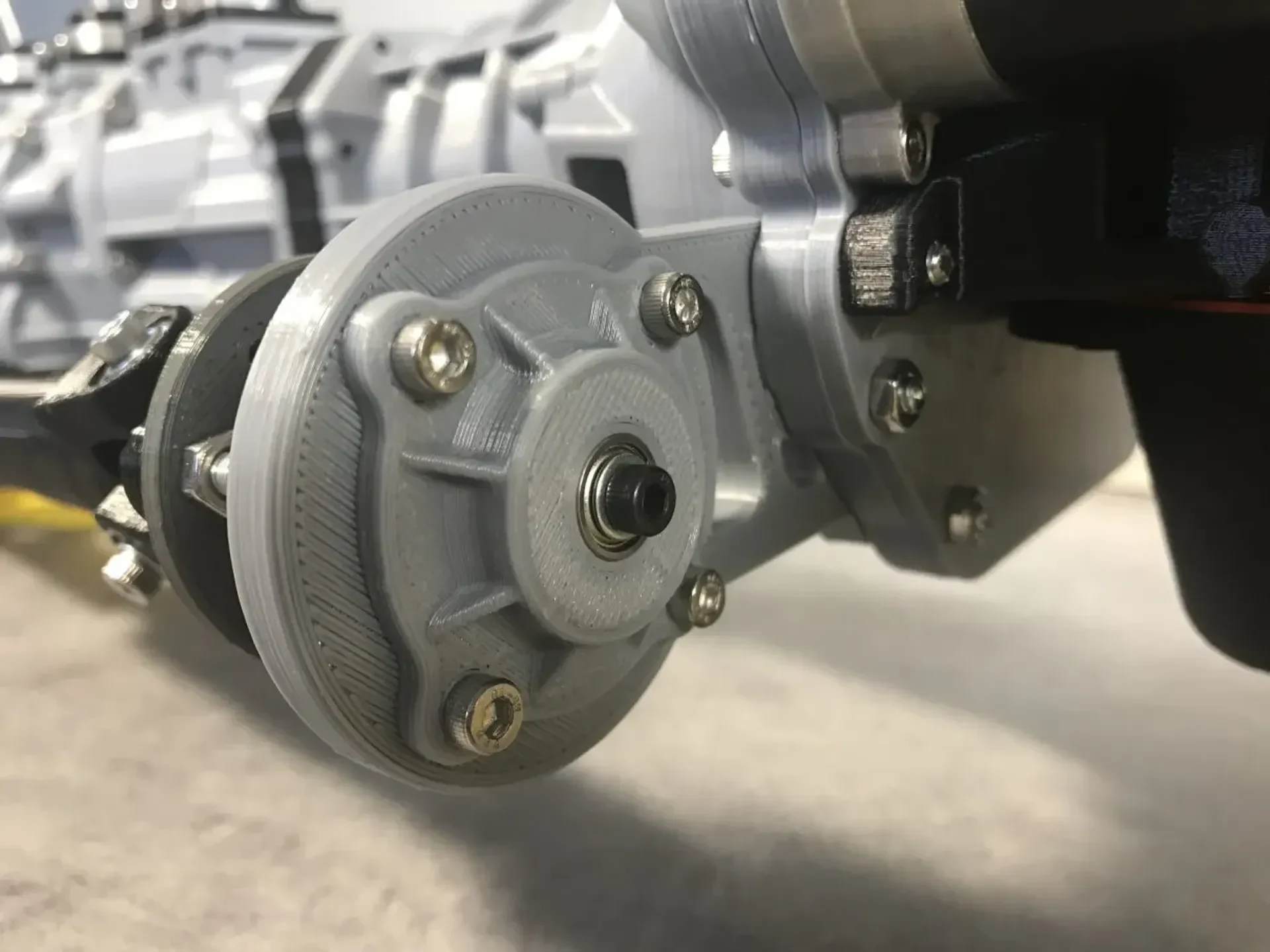

Закрепите «Фланец колеса оси» с помощью винта m3x30 мм и шайбы (см. рисунок).

Больше дополнений
https://cults3d.com/fr/collections-de-designs/dancan13f/toyota-22re-engine
