Вставка в подстаканник для Toyota Camry 2002-2006 гг........

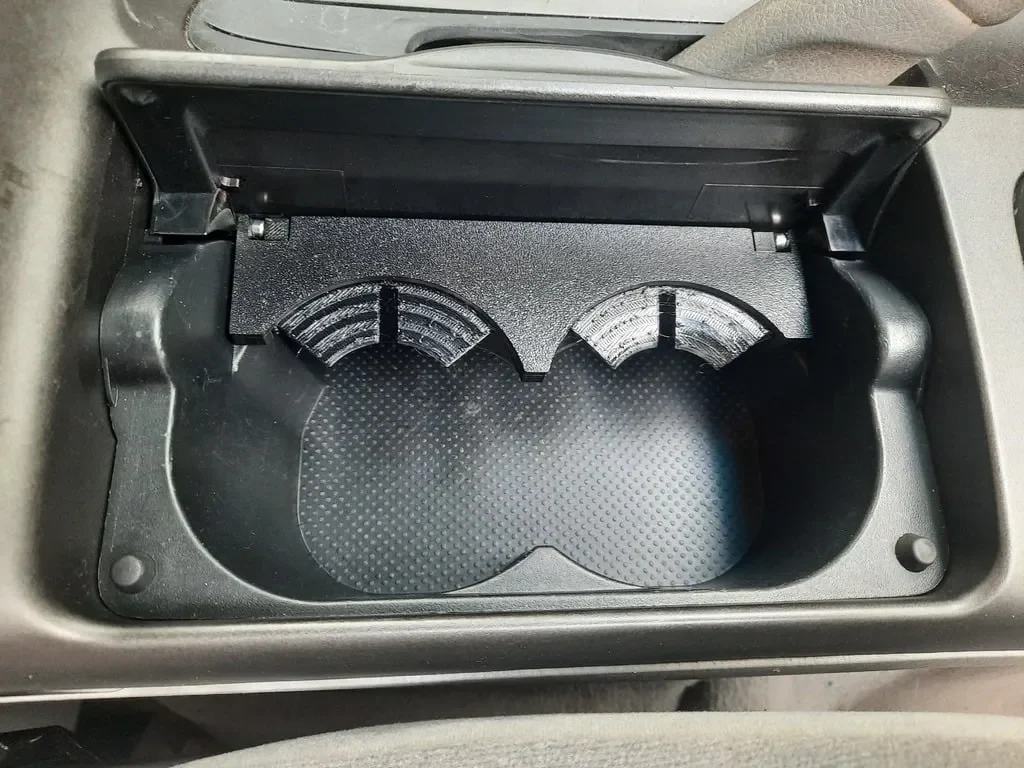

Вставка для подстаканника в Toyota Camry 2002-2006 годов выпуска (думаю, большинства моделей), позволяющая надежно удерживать чашки или бутылки меньшего размера. Оригинальная деталь, кажется, изнашивается и не может оставаться на месте. Их трудно найти на рынке подержанных автомобилей, а те, которые вы можете найти, возможно, уже изношены и/или стоят довольно дорого. В настоящее время на eBay доступен 3D-печатный дизайн, но он кажется не слишком привлекательным и имеет некоторые отрицательные отзывы о функциональности.

Обновления от 4 мая 2024 г.:

Винтовые втулки теперь выходят только из верхней пластины, а не из нижней. В нижней части теперь имеются сквозные отверстия для винтов, что обеспечивает лучший зажим и упрощает сборку.

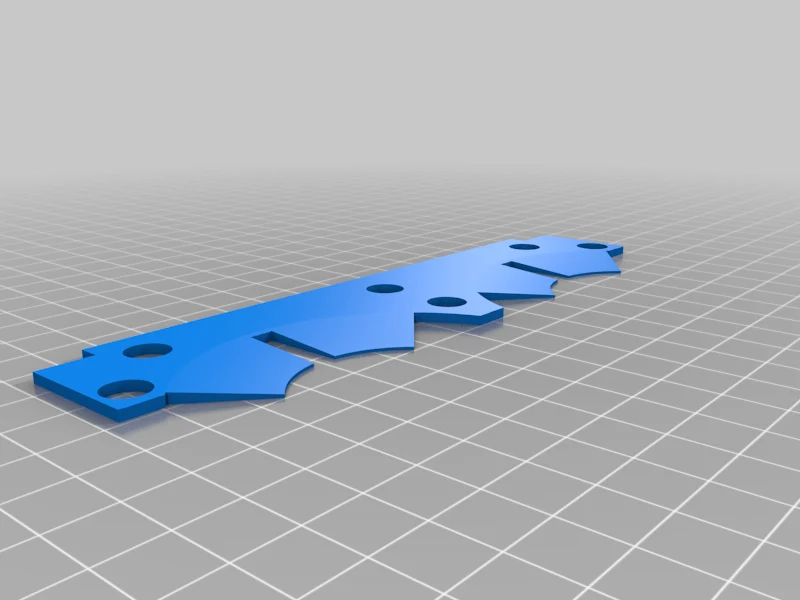

Подушечка из ТПУ, которая фактически контактирует с чашками меньшего размера, стала тоньше и сужена на концах, соприкасающихся с чашками. Это должно уменьшить жесткость, облегчить установку/извлечение чашек и уменьшить нагрузку на всю деталь.
Изменены оси оси так, чтобы они имитировали винты с головкой под торцевой ключ M3 x 0,5 x 8 мм. Таким образом, вы можете просто использовать такие винты вместо штифтов и исключить возможность поломки штифтов. Я провел несколько тестов на пытки и смог сломать предыдущие булавки. Новые штифты также немного толще и должны лучше противостоять разрушению, если их использовать вместо винтов.
Изменения в отверстиях для штифтов и винтов означали, что мне не пришлось сверлить какие-либо отверстия.
Изменены некоторые внутренние размеры с учетом вышеуказанных изменений.

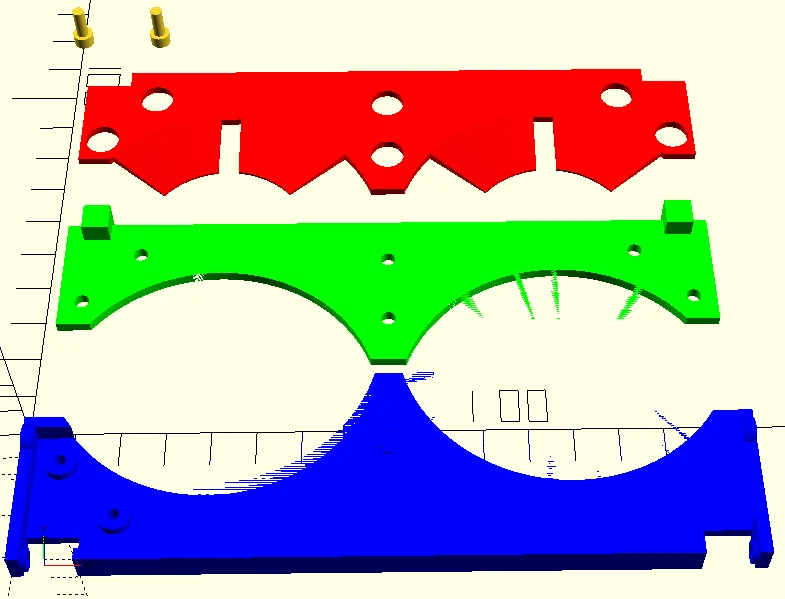

В файл .scad внесены некоторые другие изменения, чтобы упростить визуализацию и нарезку.

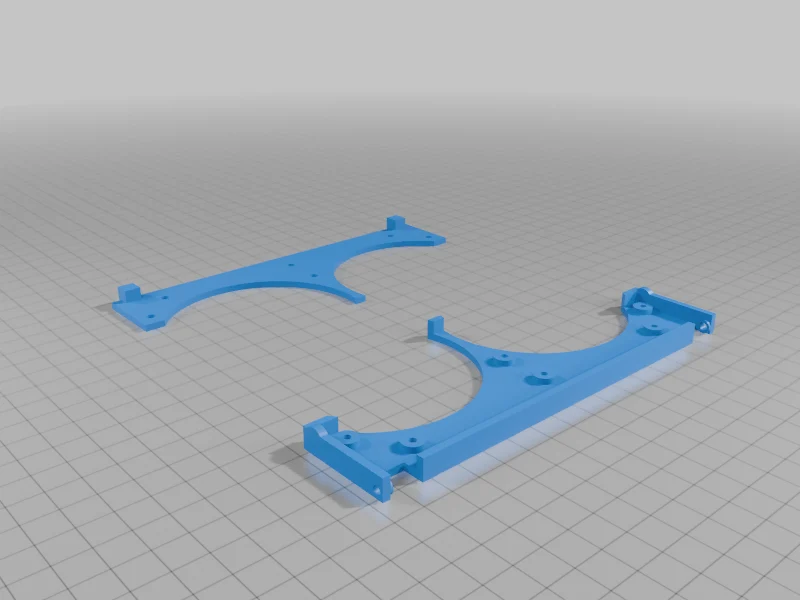

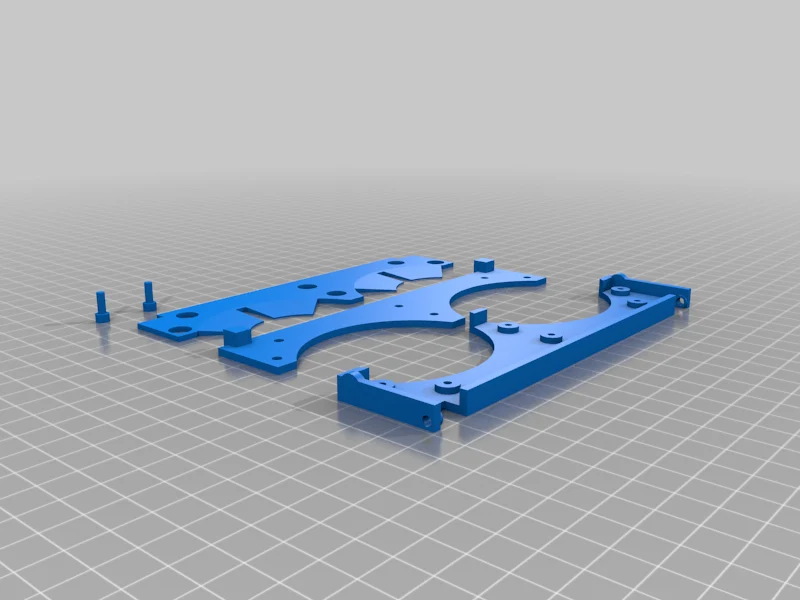

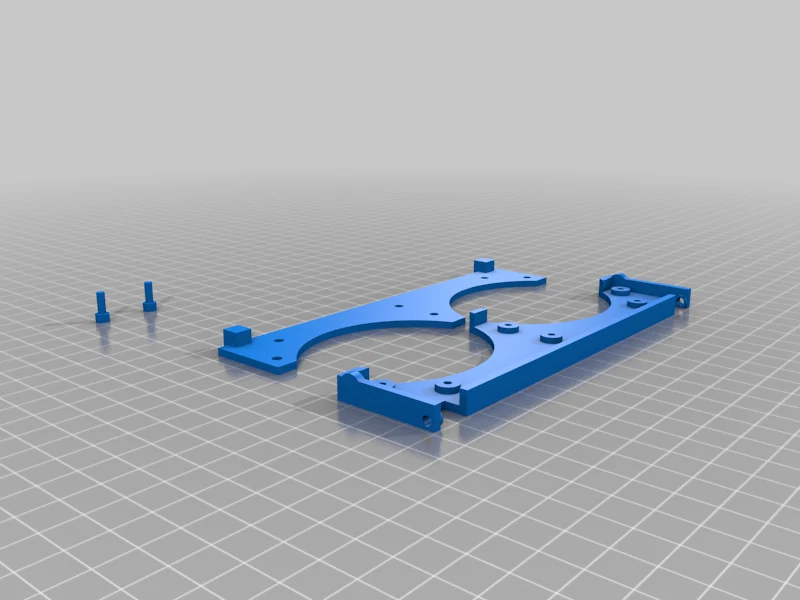

Он состоит из трех основных частей плюс двух ��аленьких штифтов (или вы можете использовать винты), которые удерживают его в подстаканнике и обеспечивают ось, вокруг которой он вращается между верхним и нижним положениями, где он убран или используется соответственно. Частично собирается на месте; Обратите внимание, что установка немного сложна. Это неоптимально, но тогда он останется на месте без шансов выпасть, если что-нибудь не сломается.

В текущей версии в сборке используется 6 винтов (плюс два для штифтов). Возможно, было бы неплохо иметь версию с защелкивающимися разъемами, но я не нашел и не хотел тратить время на разработку такой версии, которая бы помещалась в пространство размером около 2,5 мм, как это было бы необходимо. Это могло бы быть хорошим расширением, поскольку могло бы закруглить некоторые углы и края. Если вы используете напечатанные контакты, они, вероятно, являются слабым местом. Использование винтов на оси исключает это, но вполне возможно, что вы тогда можете изнашивать отверстия в подстаканнике в автомобиле. Я использую винты.

Напечатано из АБС и ТПУ.

Настройки печати

Бренд принтера:

Креативность

Принтер:

К1

Плоты:

Нет

Поддерживает:

Да

Заполнение:

100%

Нить: Matter Hackers и Creality ABS и TPU Black. Примечания:

Верхняя, нижняя и две маленькие булавки были напечатаны из АБС-пластика, а средняя часть, которая фактически соприкасается с чашкой, напечатана из ТПУ. У меня нет никаких оснований полагать, что PLA или какой-либо другой материал не подойдет для других деталей, кроме средней.

Я использовал текстурированный лист PEI так, чтобы видимые поверхности верхней и нижней частей были направлены вниз. Я использовал гладкий стеклянный лист, положив верхнюю поверхность средней части на гладкое стекловолокно.

Опоры для деревьев использовались только для того, чтобы сохранить форму отверстий для штифтов.

Поскольку отверстия в подстаканнике в автомобиле могли иметь различную степень износа или иметь другие размеры, рекомендуется сначала распечатать штифты и верхнюю часть и провести пробную установку в автомобиле. Если изменения в размерах штифта или винта необходимы или желательны, внесите их в файл .scad, и необходимые изменения в других деталях будут выполнены автоматически. Как только булавки и верхня�� часть будут удовлетворительными, распечатайте нижнюю часть (также из твердого материала) и среднюю часть из мягкого материала.

Пост-печать

Инструкции по отделке/установке:

[Дополнительно… при необходимости] Открытые/круглые отверстия для штифтов с помощью сверла. Будьте осторожны при сверлении небольших отверстий в деталях из пластика.
