Фиксатор рабочего цилиндра сцепления Toyota............

Тойота любезно изготовила рабочий цилиндр сцепления, который практически невозможно закрепить хомутом. Даже если вам удастся установить С-образный зажим, он будет ненадежным и неуклюжим, а поскольку вам придется отодвинуть узел рабочего цилиндра в сторону, чтобы опустить трансмиссию, вы по сути попросите лужу гидравлической или тормозной жидкости.

Если вы поищете в Google инструмент, предотвращающий выскальзывание рабочего цилиндра сцепления во время замены трансмиссии… вы ничего не найдете.

К счастью, я не из тех, кто с этим мирится.

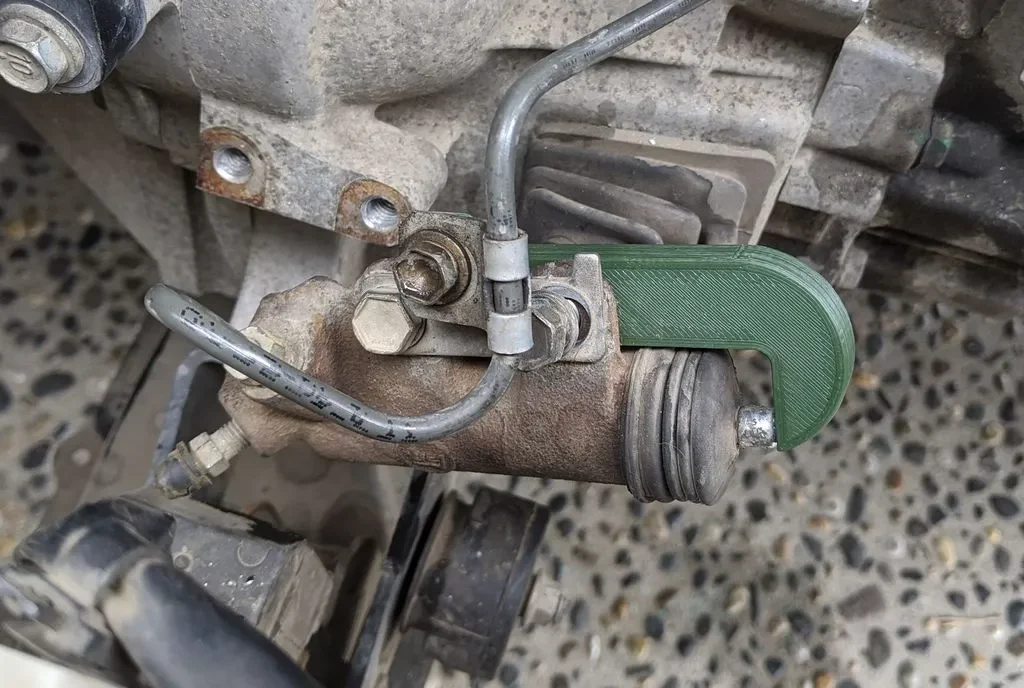

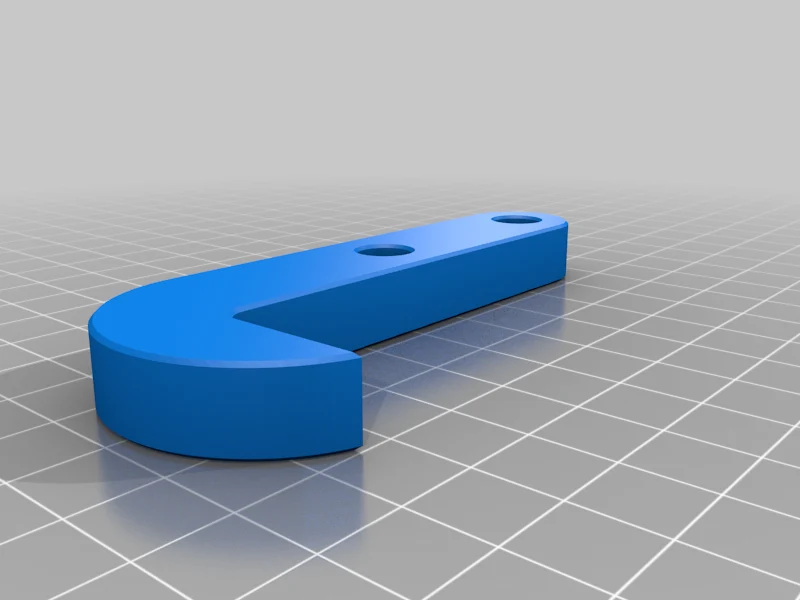

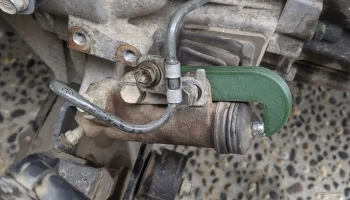

Распечатайте этот инструмент с заполнением на 10-20 процентов, опоры не требуются, и закрепите его на рабочем цилиндре с помощью крепежных элементов, которыми он изначально крепился к трансмиссии. Теперь вы можете безопасно убрать его с дороги и выбросить коробку передач C5x!

Пожалуйста, предупредите своих коллег по цеху, чтобы они не нажимали педаль сцепления, если она у вас установлена. Удержать штифт достаточно сложно, если не приложено дополнительное усилие, но если вы нажмете на сцепление, когда он установлен, вы сломаете устройство и получите вышеупомянутую лужу тормозной жидкости.

Обратите внимание: отверстия имеют диаметр 8 мм и могут зацепляться за резьбу болтов, а могут и не заходить. На моем тестовом отпечатке болты прошли как чемпион, и они сидят там достаточно хорошо, поэтому я не беспокоюсь о том, что они выпадут. Если ваши отпечатки ужасны по размеру, не волнуйтесь. Проденьте эти болты и закрепите их с помощью стяжки или чего-то еще.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

Я распечатал его на .2.

Заполнение:

От 10% до 20% кажется нормальным.

Нить: 3DSolutech на фото PLA «Camo Green».

Примечания:

Материал практически не имеет значения. Лично я бы не стал использовать Ninjaflex для этого отпечатка, но, вероятно, подойдет что-нибудь более жесткое.

А ещё — вау! Thingiverse наконец-то признал, что принтеры Anet существуют!

Не воспринимайте это как одобрение: принтеры Anet — это пожары в мусорных контейнерах. Я использую это только потому, что я человек, который любит жить опасно...
