Линза палубного фонаря Toyota 4Runner

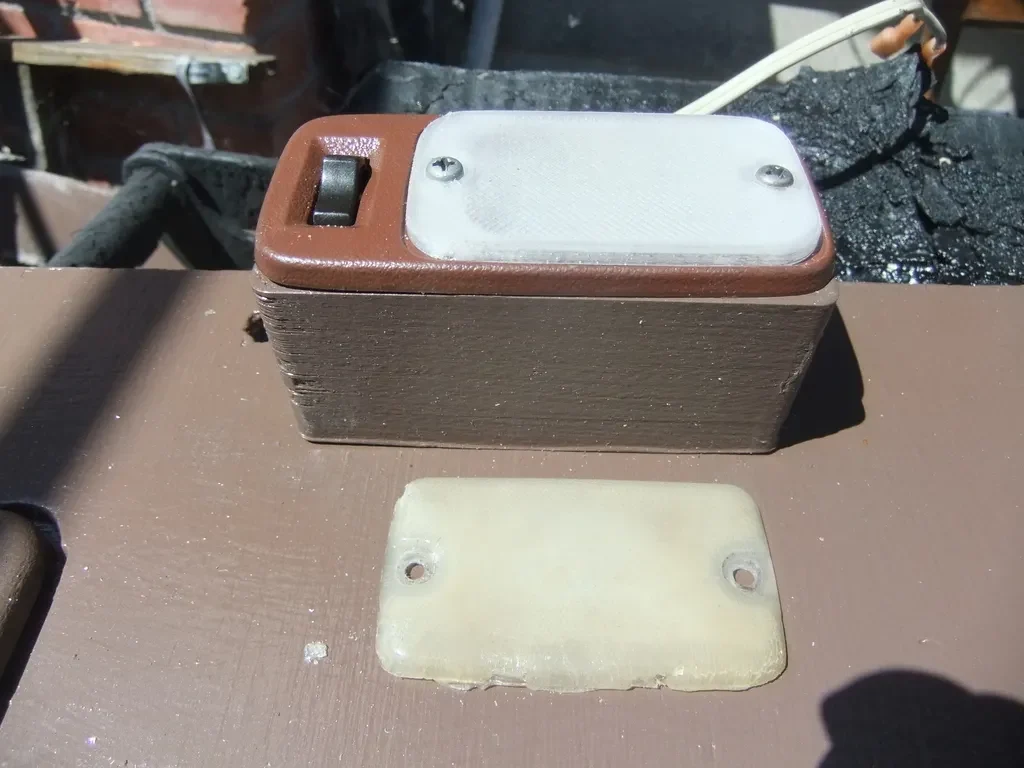

Это сменная линза для палубного фонаря Toyota 4Runner. Должен быть настраиваемым, чтобы подходить к любой круглой или прямоугольной линзе, крепящейся с помощью 2 винтов.

Идеальное дополнение к корпусу палубного светильника:

https://www.thingiverse.com/thing:6654621 Настройки печати

Бренд принтера:

Машины типа А

Принтер:

Машины типа А 2015 г. Серия 1

**Плоты:**

Нет

Поддерживает:

Да

**Разрешение:**

Сопло 0,6 мм, высота слоя 0,3 мм.

Нить: Amolen PETG Clear

Примечания:

При использовании утопленных отверстий для винтов необходимы опоры. Кроме того, если параметр скоса установлен намного больше 1,1, для наклона нависающих концов может потребоваться опорный материал.

Пост-печать

Углы можно отшлифовать, чтобы поверхность стала более округлой. Если вы хотите изменить цвет лампы, используйте цветную прозрачную нить накаливания.

Как я это разработал

Настраиваемый файл OpenSCAD

Просто измерьте длину и ширину желаемой прямоугольной линзы, а также радиус угла и толщину, а также ширину плоской части на концах и длинных краях. Измерьте отверстие: расстояние между отверстиями и диаметр отверстий для винтов. Модель построена по центру (0,0), поэтому предполагается симметричное расположение отверстий.

Категория: Автомобильная промышленность
