Втулки крепления кузова, 2 шт. для Toyota............

Втулки крепления кузова располагаются между кузовом и рамой автомобиля и помогают изолировать кузов от дорожного шума и изгиба рамы. Рамы транспортных средств относительно гибкие по сравнению с большим коробом из листового металла, которым является кузов, и эти два компонента должны двигаться независимо друг от друга, образуя, таким образом, податливую втулку. OEM-втулки обычно изготавливаются из литой резины и со временем могут сломаться, затвердеть или даже развалиться. Возможно, вы сможете приобрести сменные резиновые втулки, но полиуретановые втулки более доступны и, похоже, прослужат со временем. На моем 4Runner 1985 года выпуска мне пришлось заменить штатные втулки в 1998 году, поскольку они сгнили и развалились:

https://www.4crawler.com/4x4/CheapTricks/BodyLift.shtml#Bushings Эти втулки все еще остаются прочными, спустя 27 лет.

Фотографии:

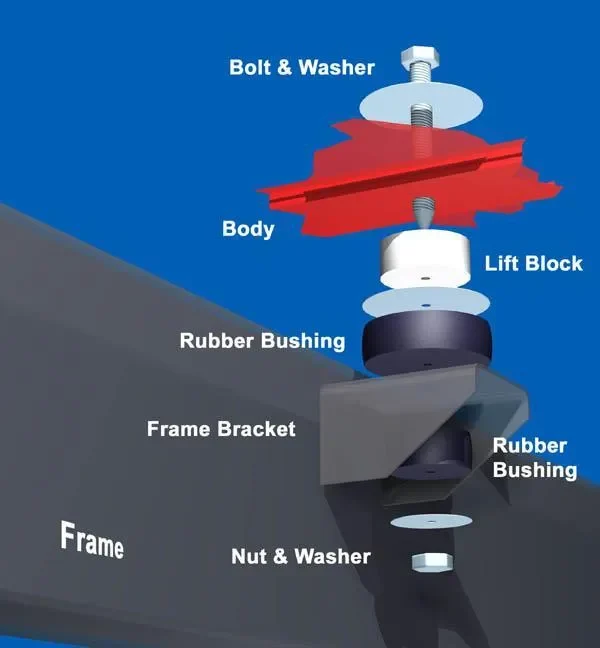

Схема обычного кронштейна рам��, втулки крепления кузова и, в данном случае, блока подъема кузова на месте.

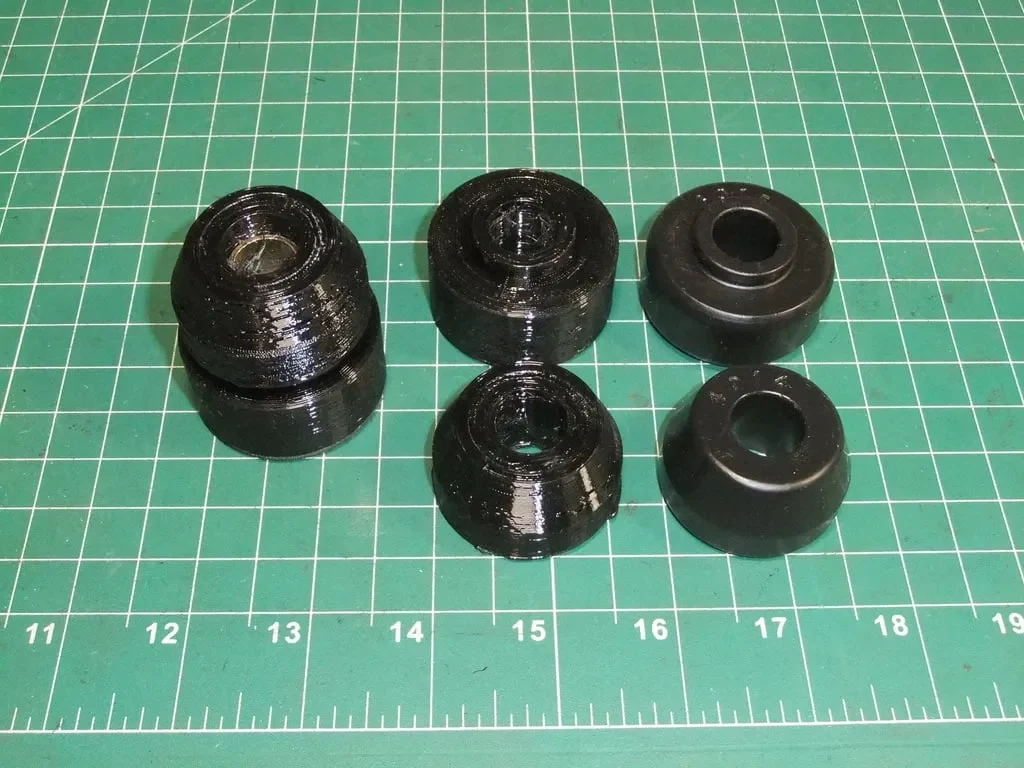

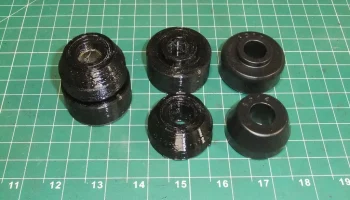

Небольшой комплект втулок из двух частей: слева напечатан на 3D-принтере, справа — литой полиуретан (на этих фотографиях детали перевернуты).

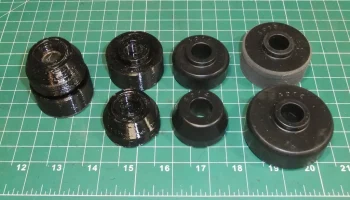

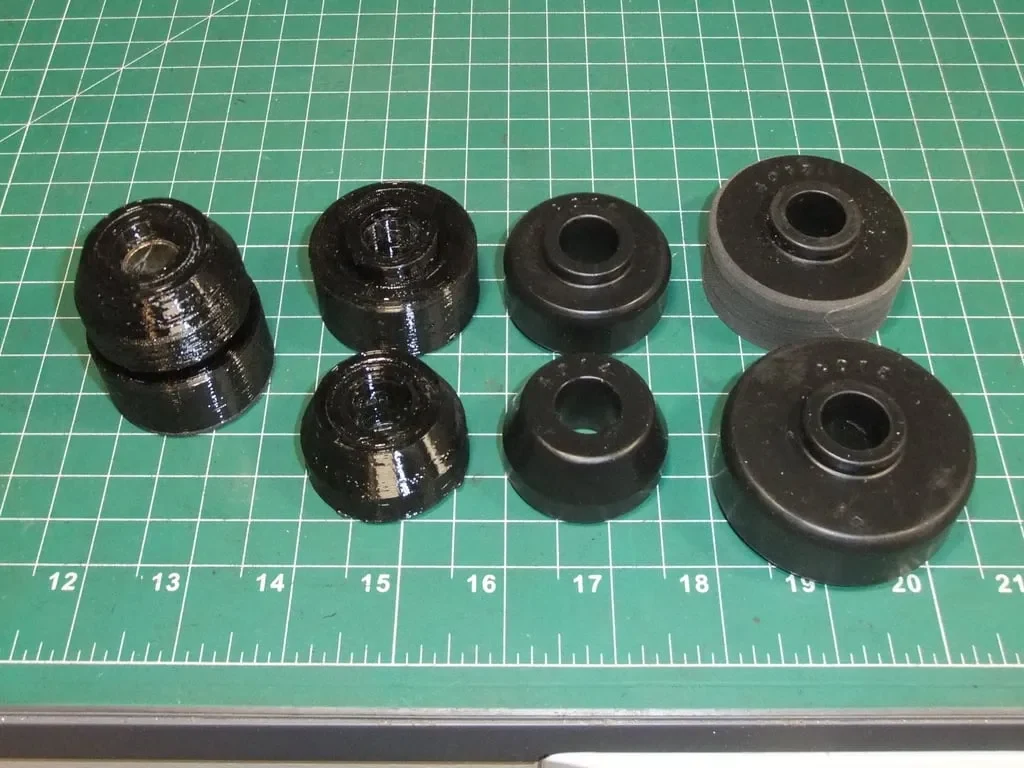

Небольшой комплект втулок из двух частей, напечатанный на 3D-принтере слева, полноразмерный литой полиуретан справа и отогнутая верхняя подушка большего размера.

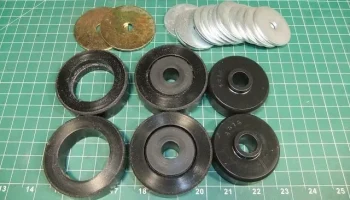

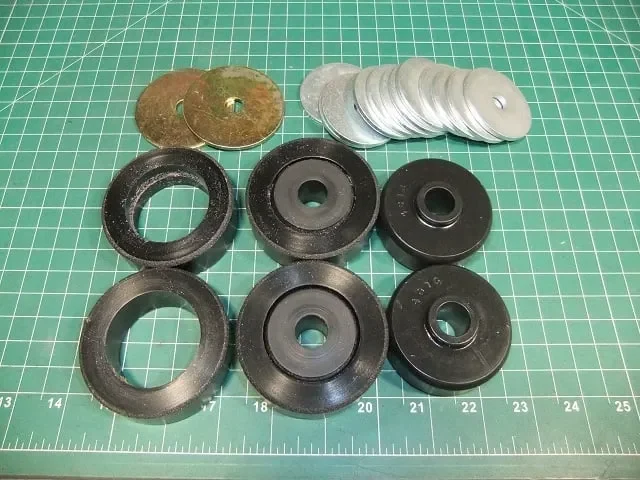

Втулка компенсационных колец, отдельная (слева), установлена на малых подушках (в центре) и на некоторых больших верхних подушках (справа). Верхнее отдельное кольцо напечатано на 3D-принтере из ТПУ, нижнее — из полиуретановой трубки с обрезанной поверхностью.

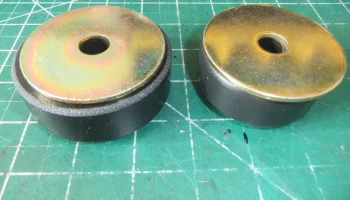

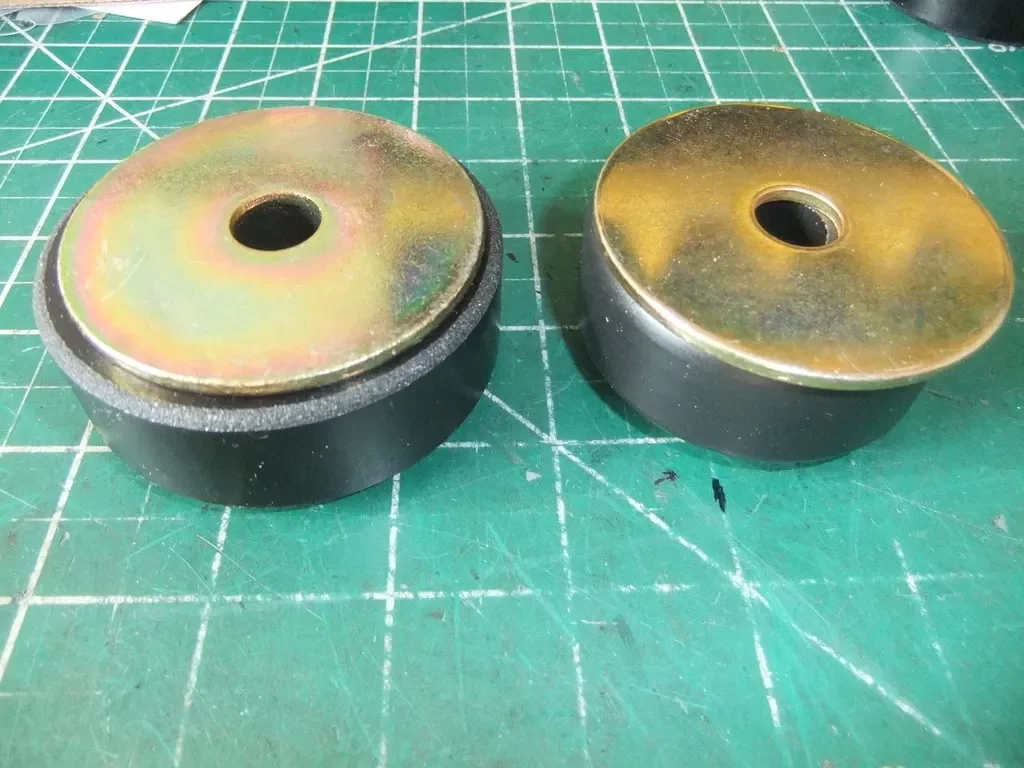

Верхние шайбы диаметром 2-1/2 дюйма поверх расширенной (70 мм) и большой (62 мм) верхней подушки.

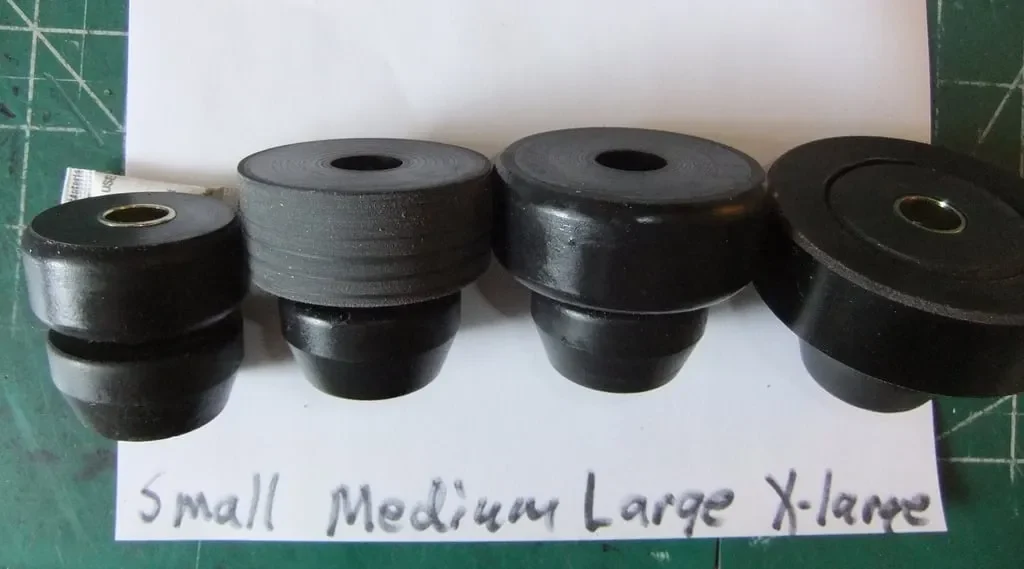

Слева направо: малая (45 мм), средняя (55 мм), большая (62 мм) и очень большая (70 мм) втулки. Это несжатые диаметры верхней подушки. Эти диаметры увеличатся на 5-10 % по мере сжатия втулки под действием веса тела и приложенной силы зажима болта. Имейте это в виду при сравнении диаметра сжатой резиновой втулки OEM с диаметром несжатой полиуретановой втулки.

Обязательно приобретите полные комплекты втулок у Energy Suspension или Prothane. Таким образом, вы получите все стальные детали вместе с литыми втулками. Эти файлы не предназначены для того, чтобы отобрать бизнес у этих компаний. Вместо этого им следует расширять бизнес за счет расширения использования этих втулок для других транспортных средств посредством индивидуальной настройки для конечных пользователей. Компания 4Crawler Offroad была крупным закупщиком этих втулок именно для этой цели: Energy Suspension:

Подхват: 8-4101 https://amzn.to/3EARK6r 2 маленькие и 4 большие втулки, втулки и верхние шайбы
4Канал: 8-4102 https://amzn.to/42IRxse 2 маленькие и 8 больших втулок, втулки и верхние шайбы Протан:
4Направляющая: 18-102 2 маленькие и 8 больших втулок, гильз и верхних шайб. К номерам деталей обычно добавляется код цвета: BL или G для черного цвета, R для красного и т. д.

Хотя у Energy можно приобрести отдельные компоненты втулок, обычно вам необходимо выполнить минимальный заказ примерно в 100 штук каждого изделия, и вам придется работать через дистрибьютора, а не через дилера, BTDT!

Используйте эти файлы, если вам нужно создать недостающие компоненты втулки или если вам нужно отрегулировать размер компонента. Например, на моделях Toyota Land Cruiser 60-й серии вам понадобится в общей сложности 12 втулок крепления кузова. Обратите внимание, что для 12 втулок потребуется как минимум 2 из вышеперечисленных коммерческих комплектов втулок, в зависимости от необходимого сочетания размеров. Обычно спереди располагаются 2 маленькие (внешний диаметр 45 мм), затем некоторое количество «средних» (наружный диаметр 55 мм) втулок и втулок большего размера (наружный диаметр 65-75 мм) под остальным корпусом.

Поставляемые большие втулки в вышеуказанных комплектах имеют внешний диаметр около 62 мм (несжатые) и подходят для более крупных мест. Но они слишком велики, чтобы поместиться в удерживающие чашки «среднего размера» на кронштейнах рамы. Опции:

Подберите несколько больших верхних подушек и обрежьте их по диаметру на токарном станке, как показано в этом видео:
https://youtu.be/l0UQGVw2548?si=3xRZCZwWaQy3qVcC Напечатайте индивидуальный верх из ТПУ или другого гибкого волокна диаметром 55 мм.

Если вы хотите, чтобы втулки большего диаметра соответствовали внешнему виду OEM, напечатайте несколько расширительных колец втулок, чтобы они надевались на втулки меньшего размера. Или, отрезать
