Лифт-комплект кузова Toyota Land Cruiser 40-й серии.........

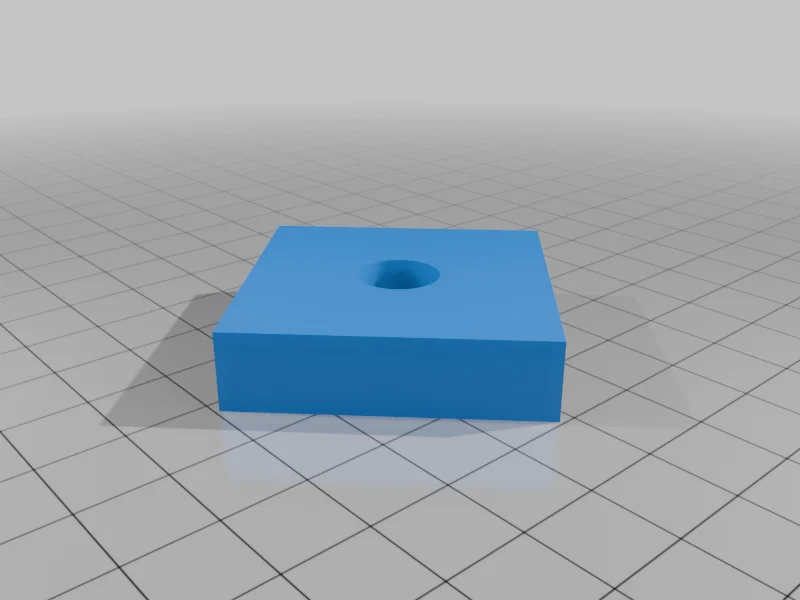

Квадратные/прямоугольные блоки лифта кузова в OpenSCAD. Высота, диаметр отверстия для болта и внешний диаметр настраиваются. Я не тестировал какие-либо блоки, напечатанные на 3D-принтере, на автомобиле, хотя некоторые втулки из ТПУ, напечатанные на 3D-принтере, успешно использовались, см. примечания в файле SCAD.

3D-печатный блок можно использовать для пробной установки на транспортное средство перед покупкой прутка для механической обработки. Его также можно использовать в качестве образца для воспроизведения из пластика (например, сверхвысокомолекулярного материала, делрина, нейлона) или алюминия. Источник стержня UHMW 1 дюйм: https://amzn.to/3LEF02c Источник стержня UHMW 2 дюйма: https://amzn.to/4oo39Zw

Или вы можете импортировать файл OpenSCAD в FreeCAD, а затем экспортировать любое количество форматов файлов САПР для отправки в онлайн-механический цех, например Xometry, JLC3DP и т. д.

Если подъемные блоки и��готавливаются из пластика, вы можете разрезать этот материал в виде бруска желаемой толщины и ширины с помощью ленточной, настольной или отрезной пилы. Просверлите отверстие посередине и все. Более поздние модели автомобилей 40-й серии могут иметь круглые крепления кузова, поэтому используйте круглые подъемные блоки кузова. У меня нет никакой информации о круглых втулках крепления корпуса, но круглые втулки, состоящие из двух частей, перечисленные ниже, могут подойти.

Файл BodyLift.txt содержит информацию о конкретном автомобиле, такую ​​как количество/размер блоков подъема кузова и требования к оборудованию. Этот файл со временем будет меняться по мере добавления новой информации. Если вам есть что добавить, опубликуйте MAKE с дополнительной информацией.

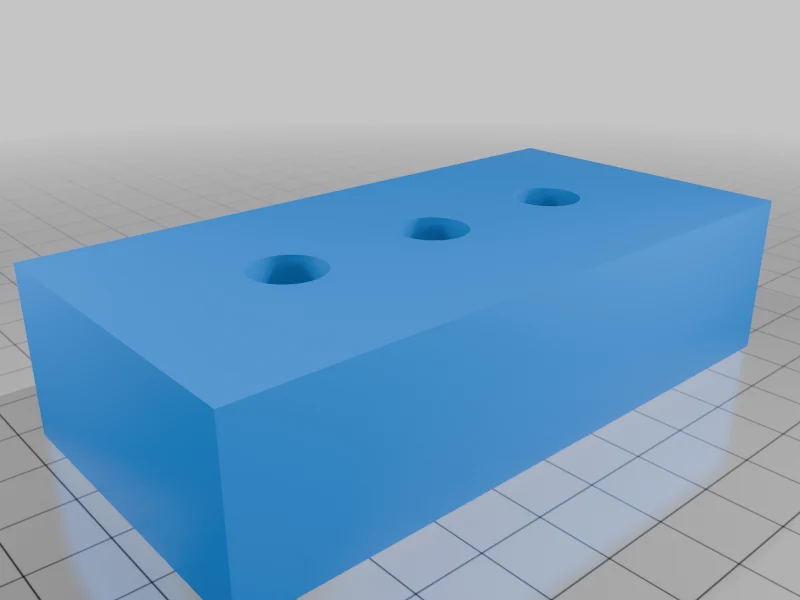

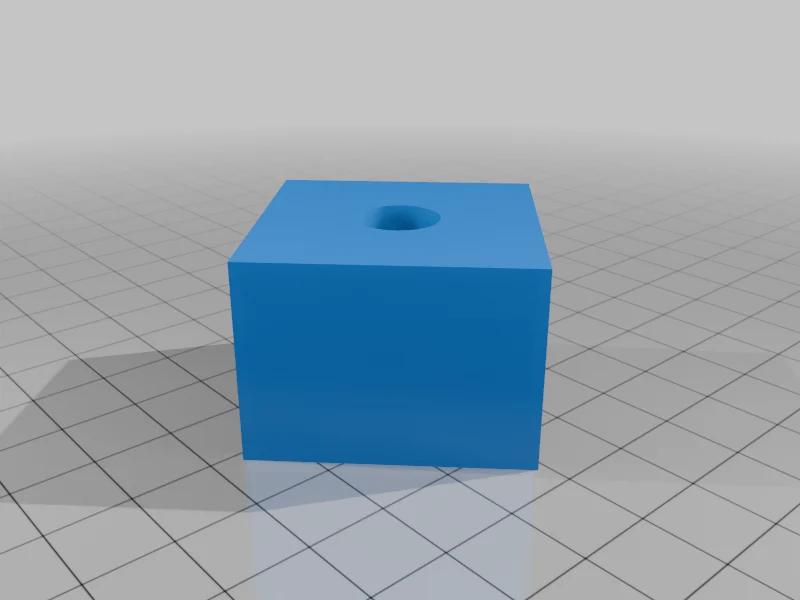

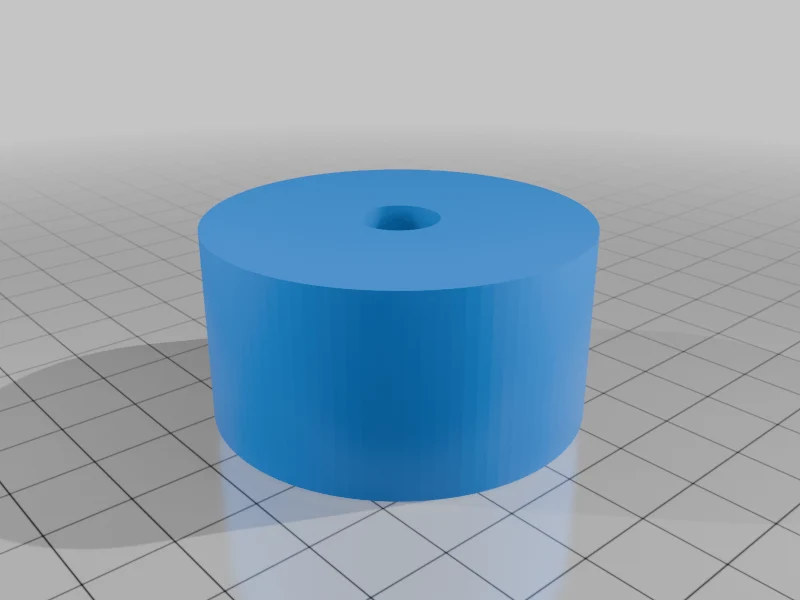

BodyLiftBlock1.scad можно использовать для изготовления квадратных (Detail=4) или круглых (Detail=100) лифтовых блоков. BodyLiftBlock2.scad можно использовать для изготовления прямоугольного подъемного блока, который помещается под заднюю дверь багажника.

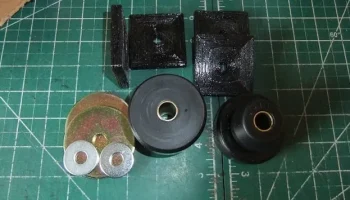

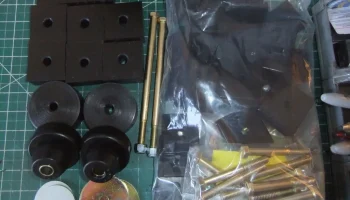

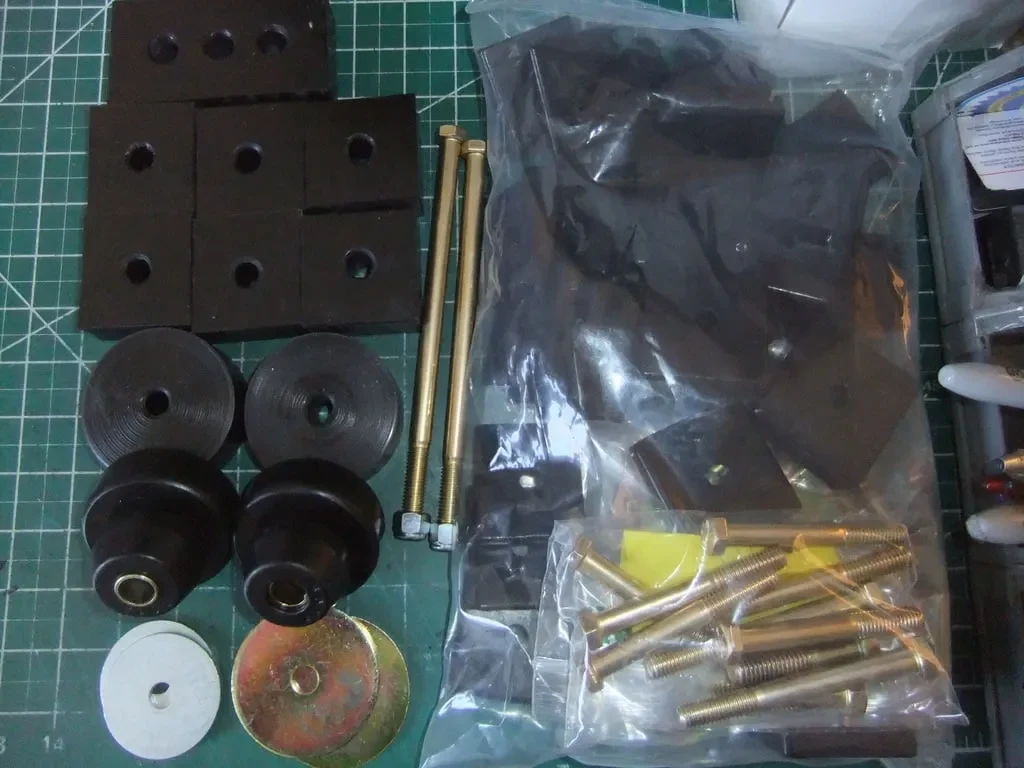

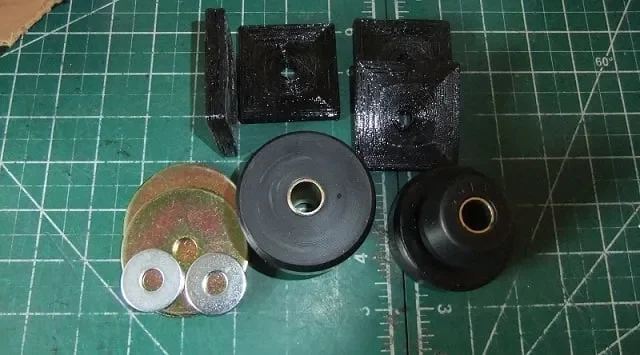

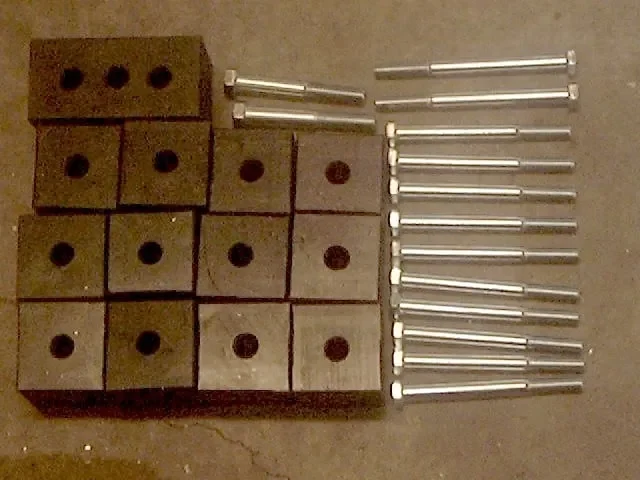

На фотографиях показан комплект лифта кузова FJ40 размером 1 и 2 дюйма (блоки и болты), а также комплект FJ45 с блоками, болтами и полиэтиленовыми втулками.

Дополнительная информация: https://www.4crawler.com/4x4/ForSale/ToyotaLandcruiser.shtml#FJ-40.

Для пластиковых втулок хорошо подходят приведенные ниже комплекты: Energy Suspension 8-4104 https://amzn.to/42IHjGr Квадратные крепления Energy Suspension 8-4102 https://amzn.to/42IRxse Круглые крепления

или https://www.thingiverse.com/thing:6969220
Как я это разработал

https://youtu.be/AI1s2ypyZAI

Комплекты подъема кузова и втулок Toyota Landcruiser 40-й серии
