Дверная защелка для джипа

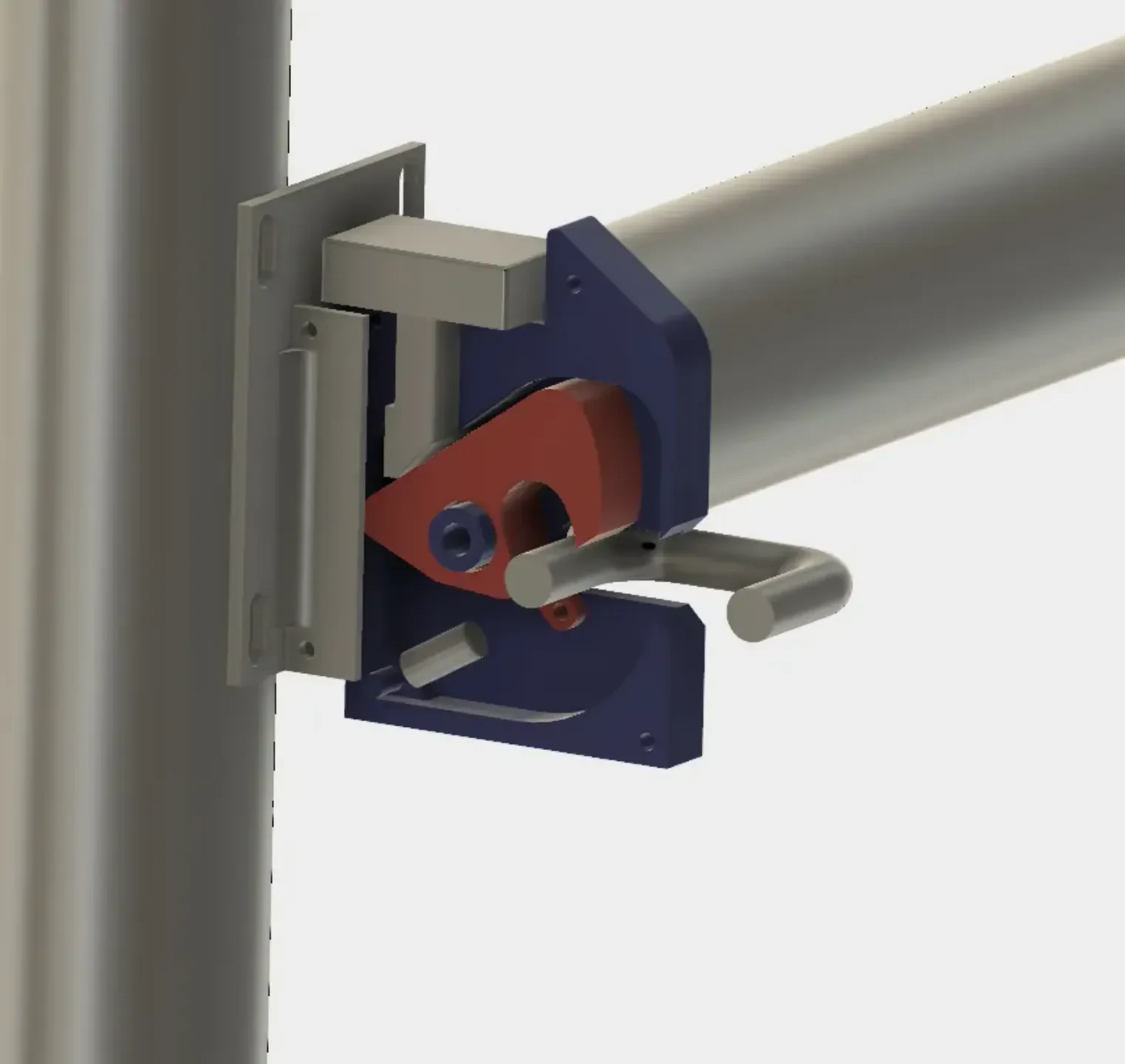

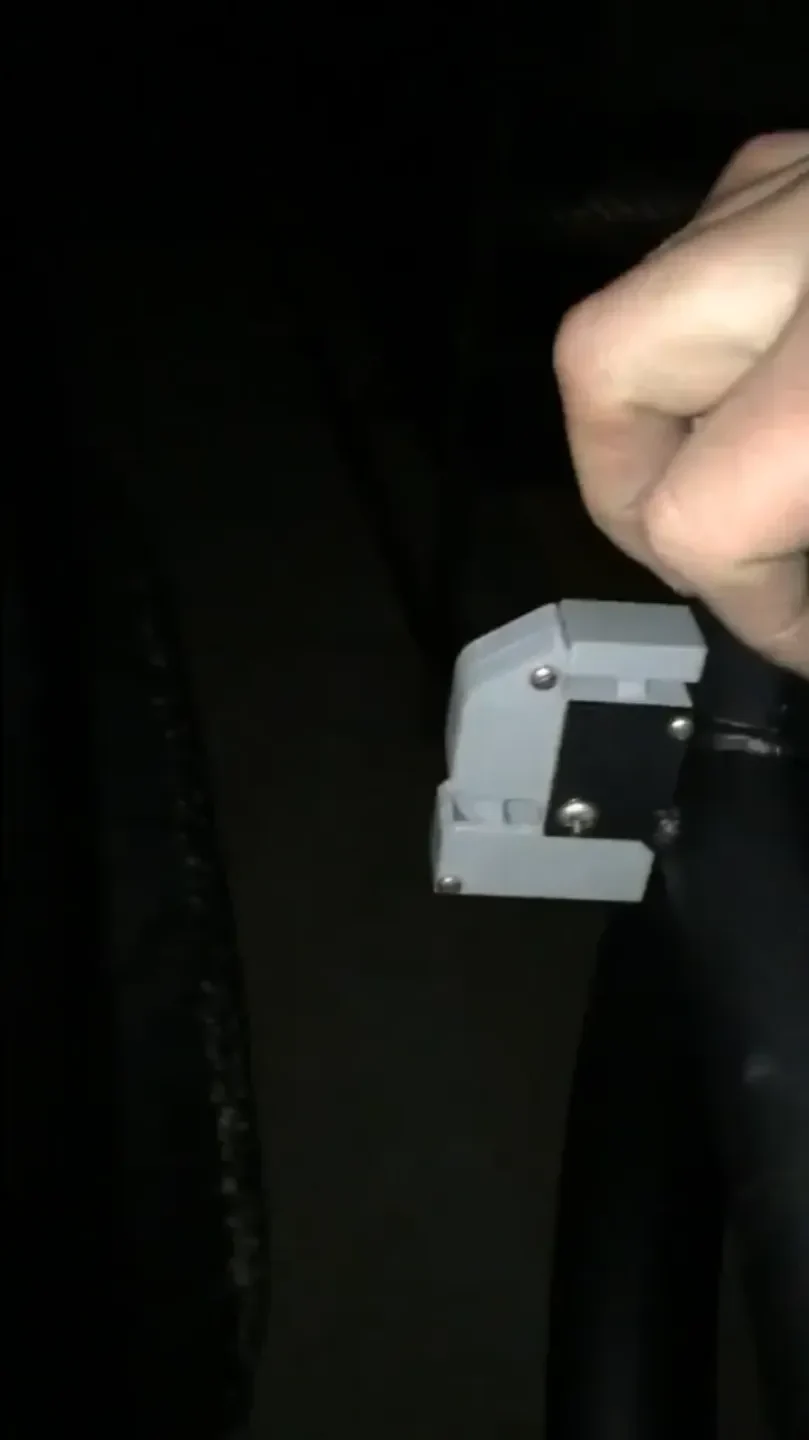

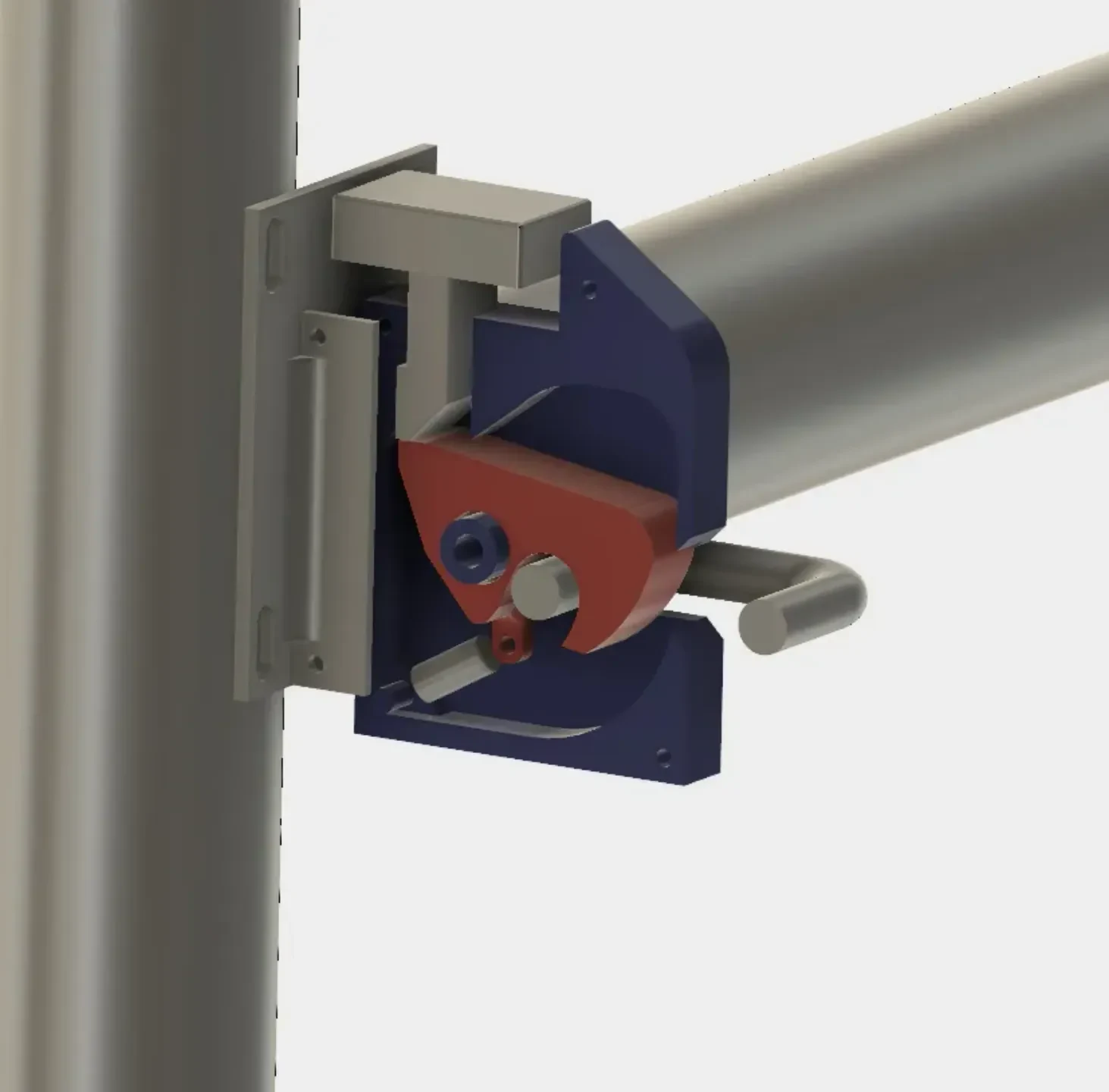

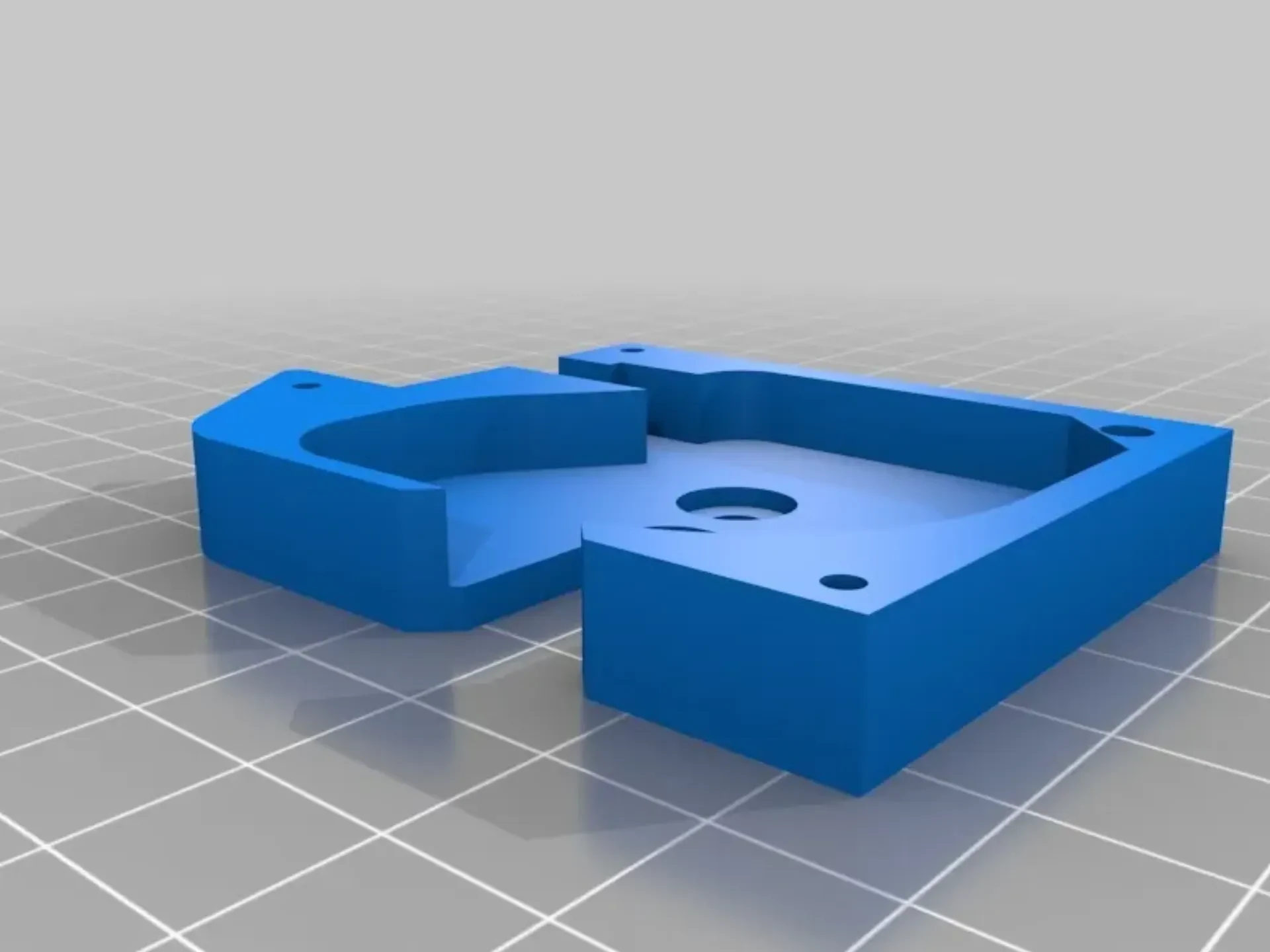

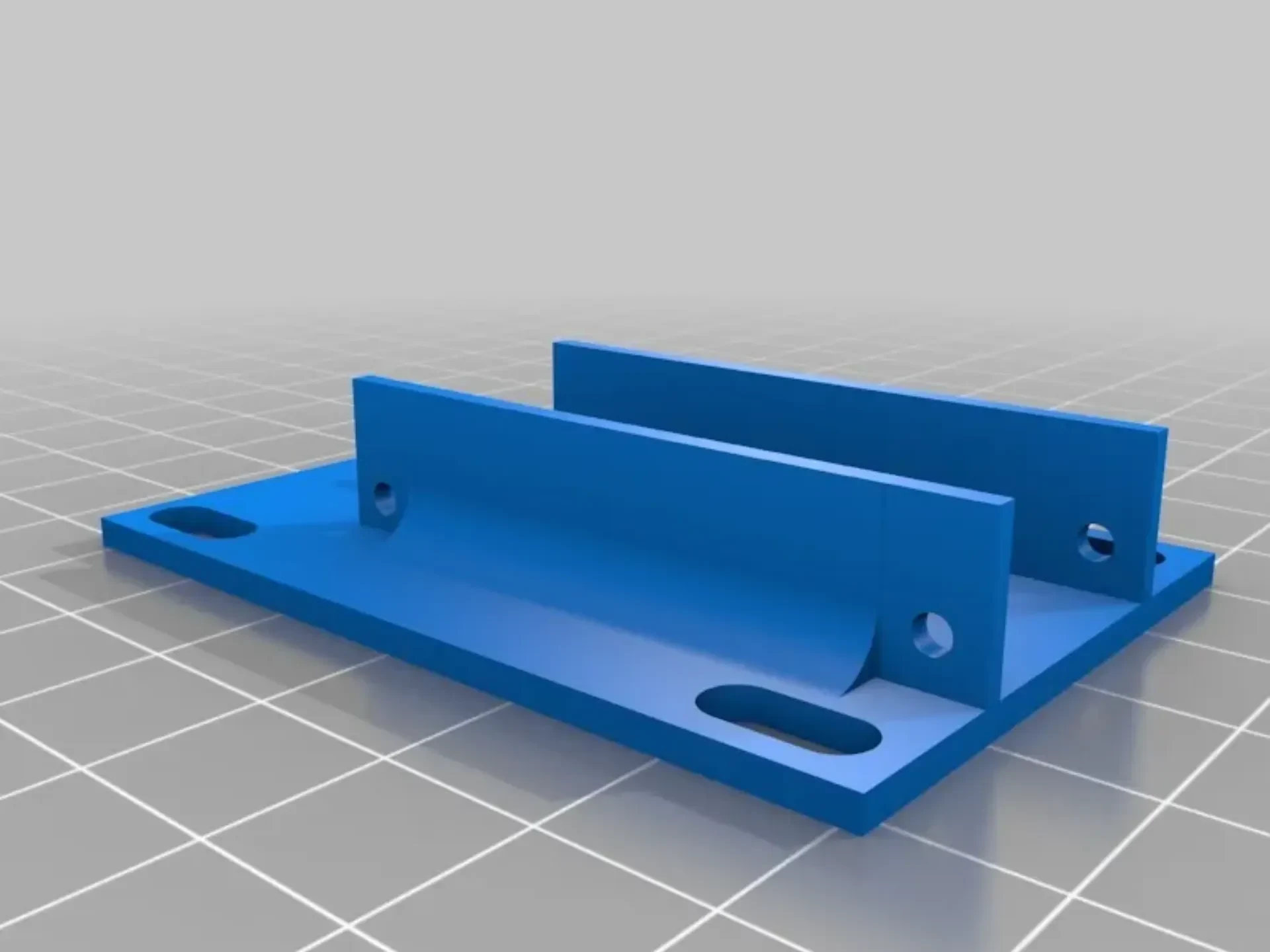

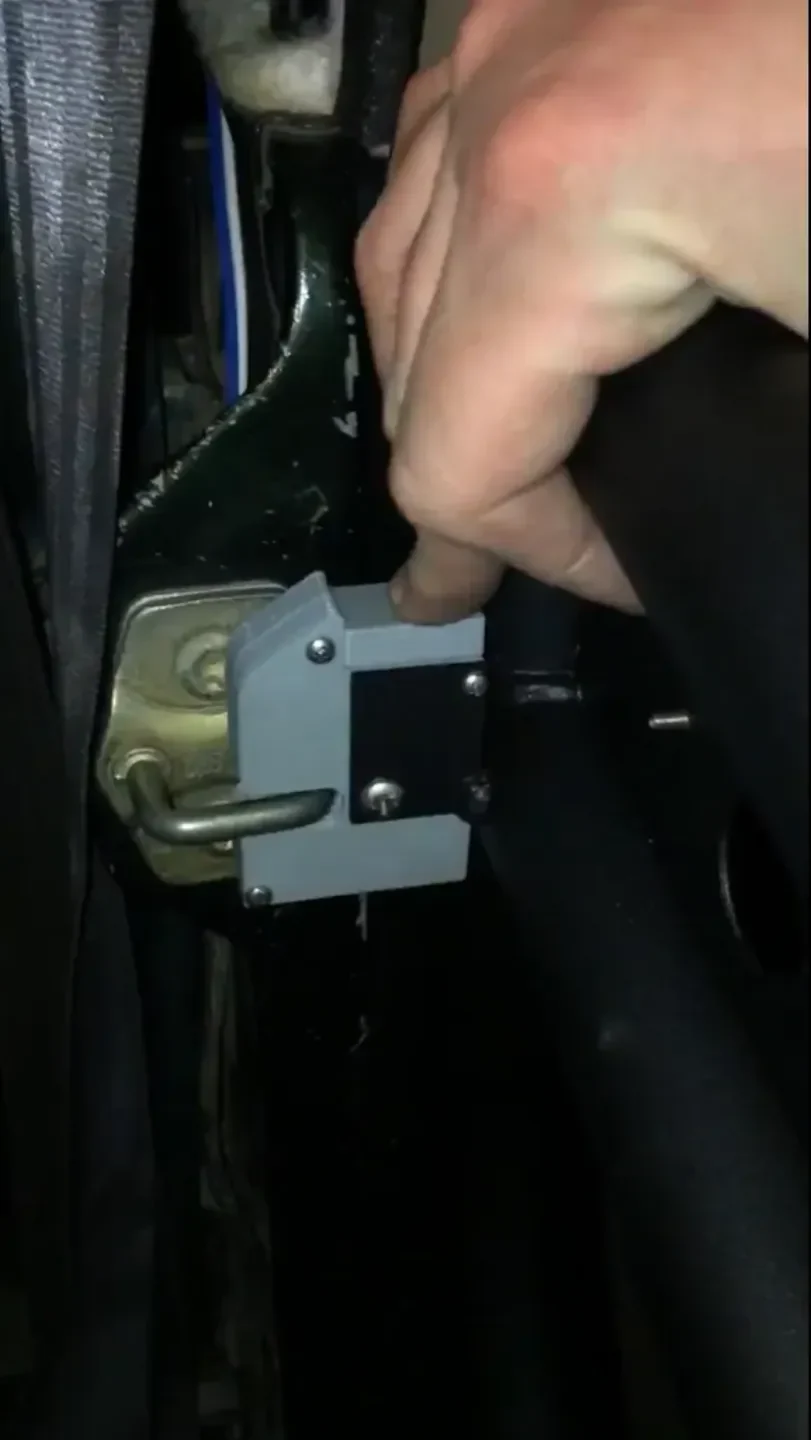

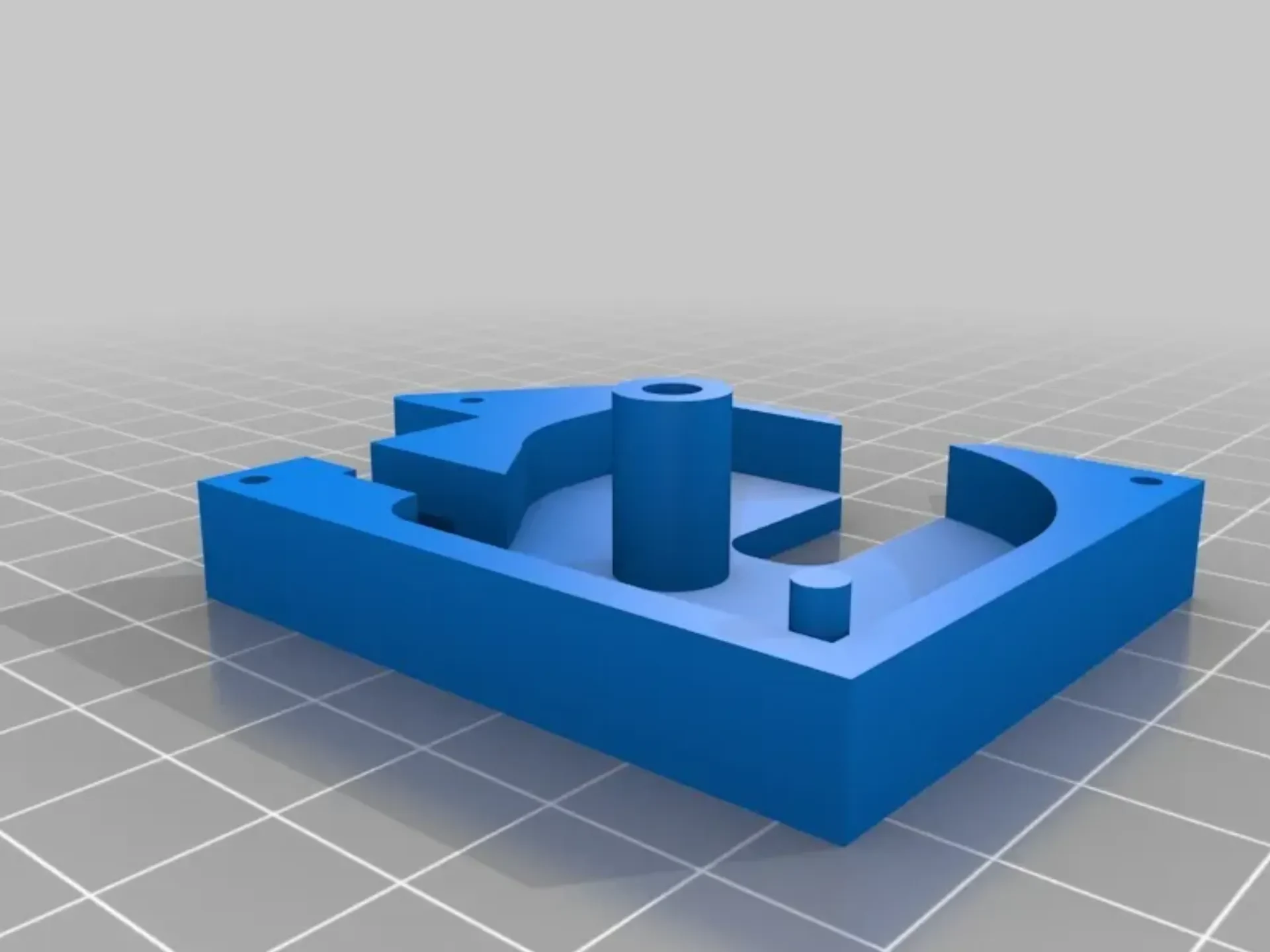

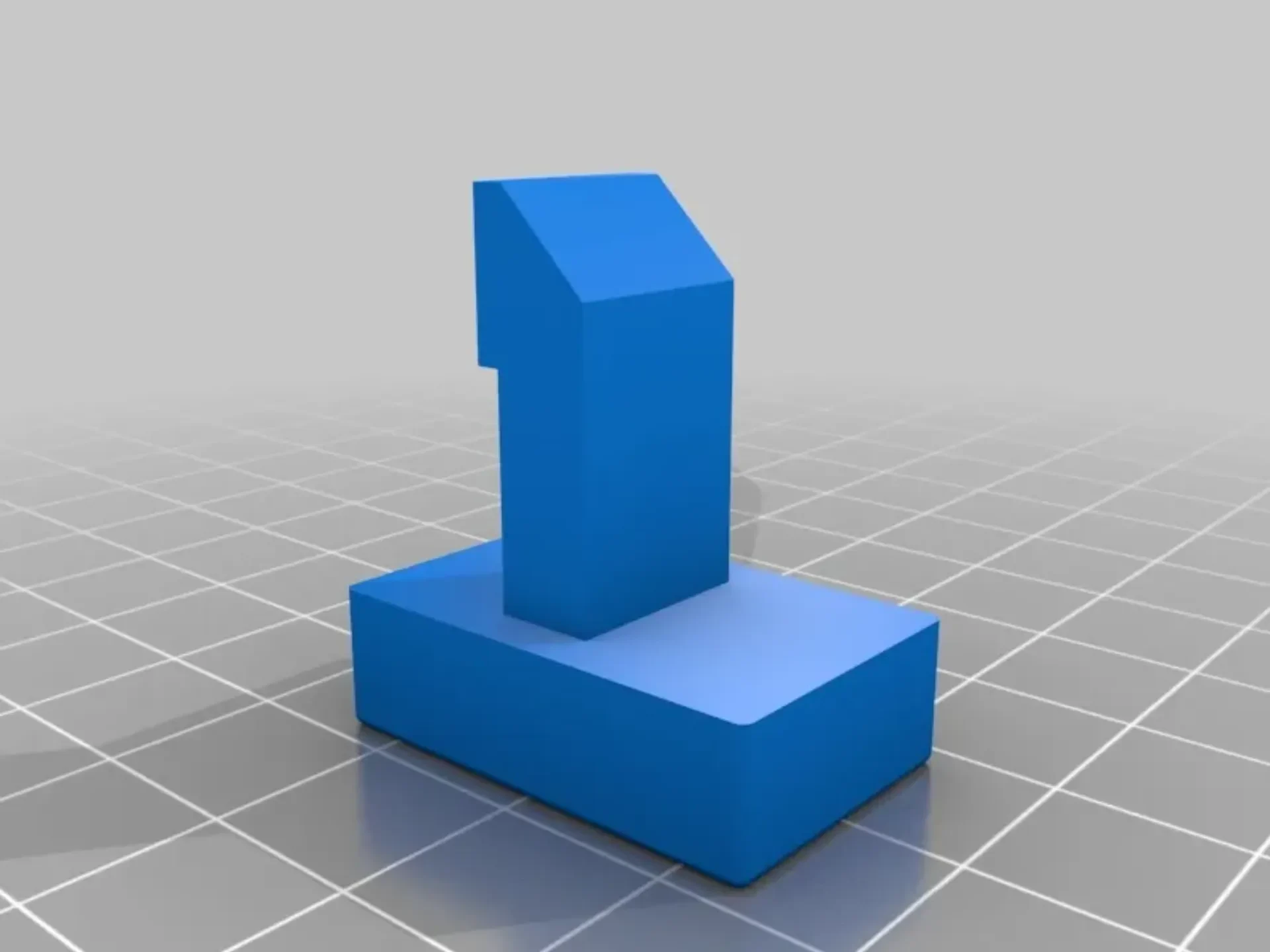

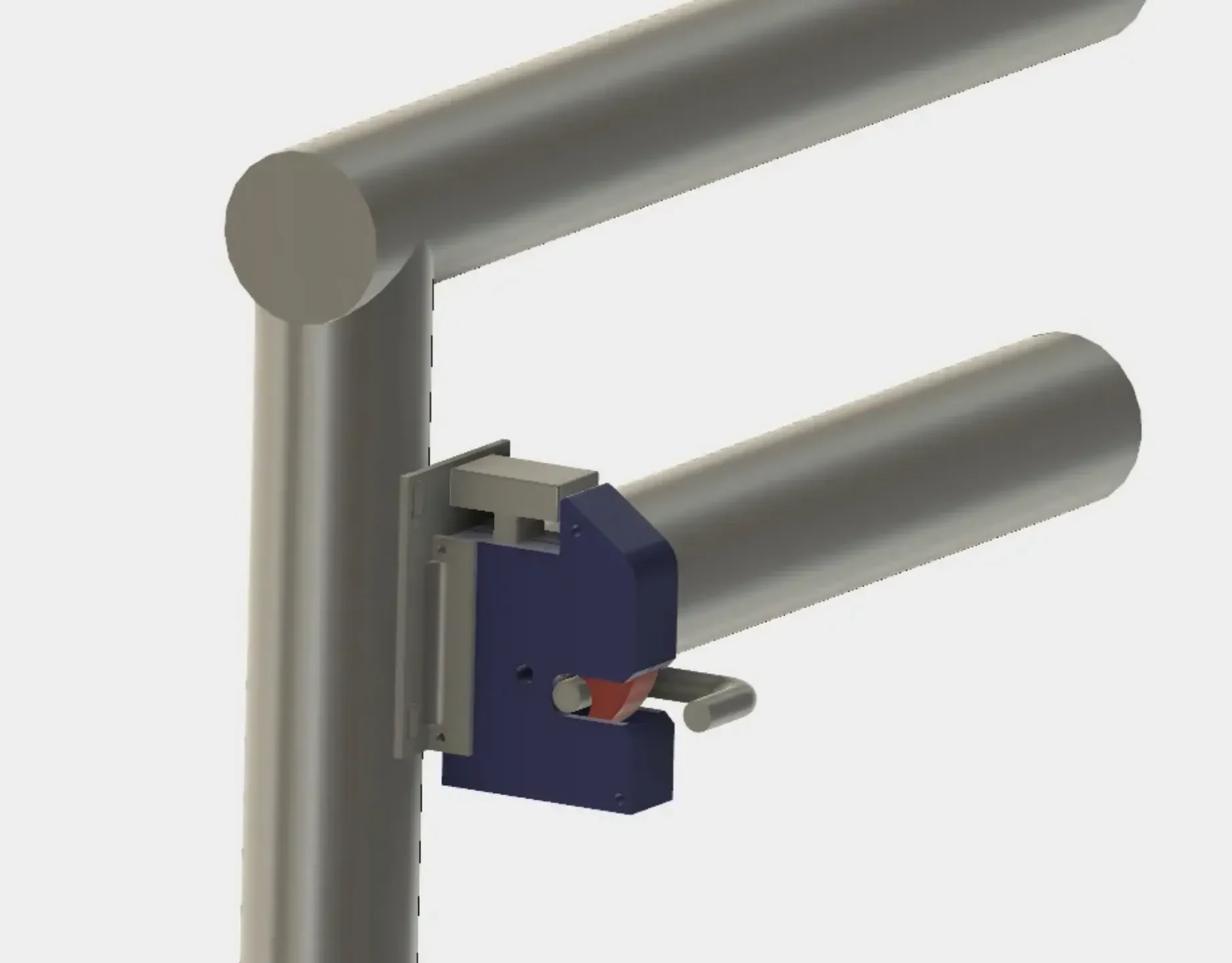

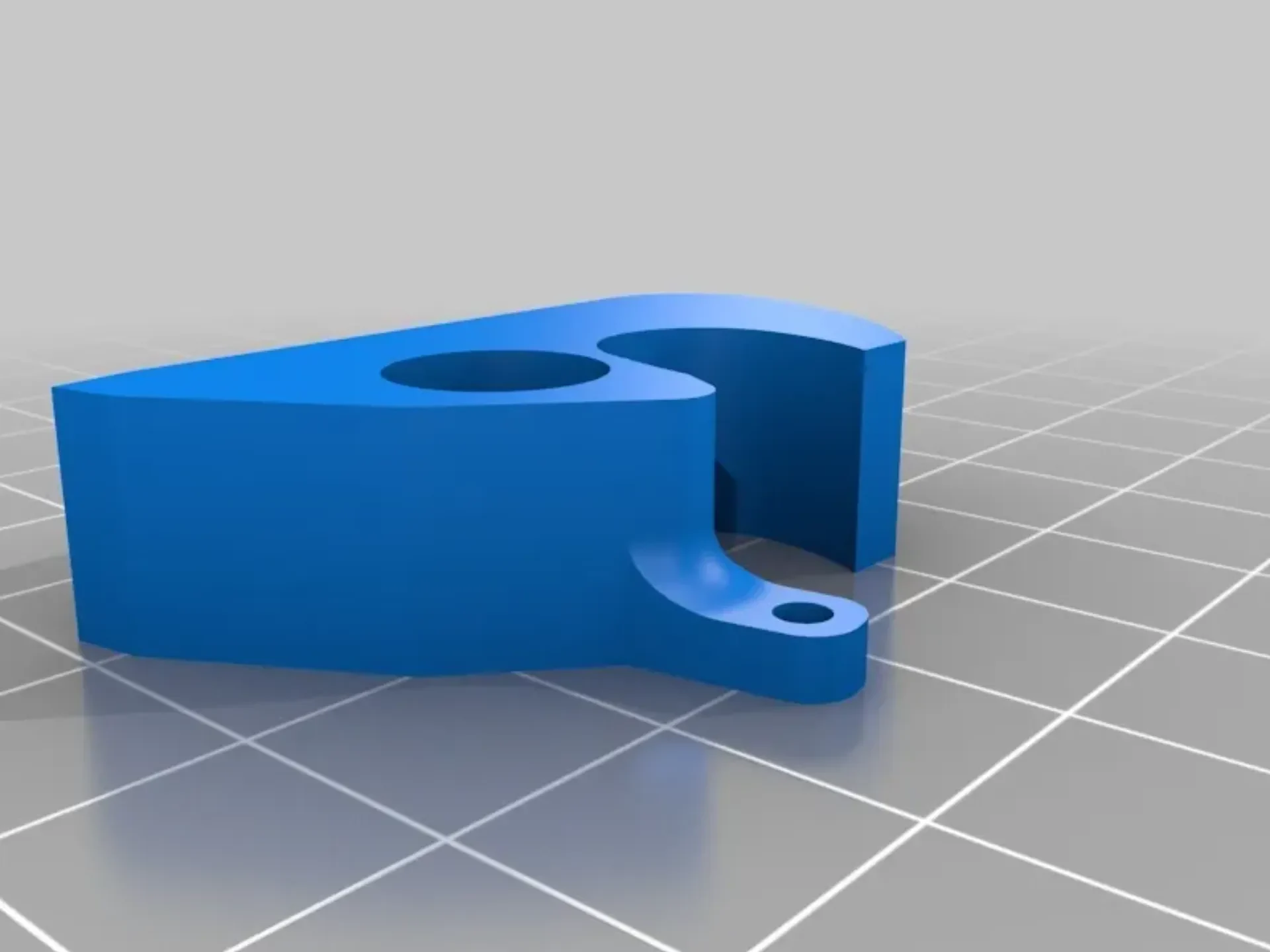

Нужен был недорогой способ сделать защелку для комплекта трубчатых дверей, которые я сделал для Jeep Wrangler (TJ). Аналогичное использование тоже подойдет, например, для ворот или чего-то еще, к чему у вас есть доступ, чтобы нажать кнопку. Я спроектировал их так, чтобы их можно было закрыть, не нажимая кнопку. Для внутреннего механизма вам понадобится небольшая пружина. Я взял свой из набора, который можно приобрести в Harbour Freight. Потребуется пара винтов 4-40 или почти эквивалентных метрических винтов, и я полагаю, что для центрального шарнира нужен винт 1/4-20. Отверстия маленькие, поэтому можно сверлить и нарезать резьбу. Очевидно, не полагайтесь на то, что эти защелки удерживают двери закрытыми при опрокидывании или аналогичном событии на бездорожье. Всегда пристегивайтесь ремнем безопасности. Я включил крепление, но оно мне ��е понравилось, и я просто приварил пластину с соответствующими отверстиями. Если вы изготавливаете подобные трубчатые двери, я уверен, что вы сможете найти лучший метод монтажа.

Настройки печати

Принтер:

Малян М150

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Примечания:

Печатайте из ABS, и чем больше заполнения, тем лучше.

Категория: Автомобильная промышленность
