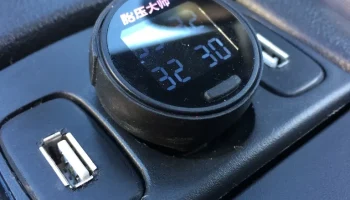

Honda Civic 2006 USB-порты на центральной консоли...........

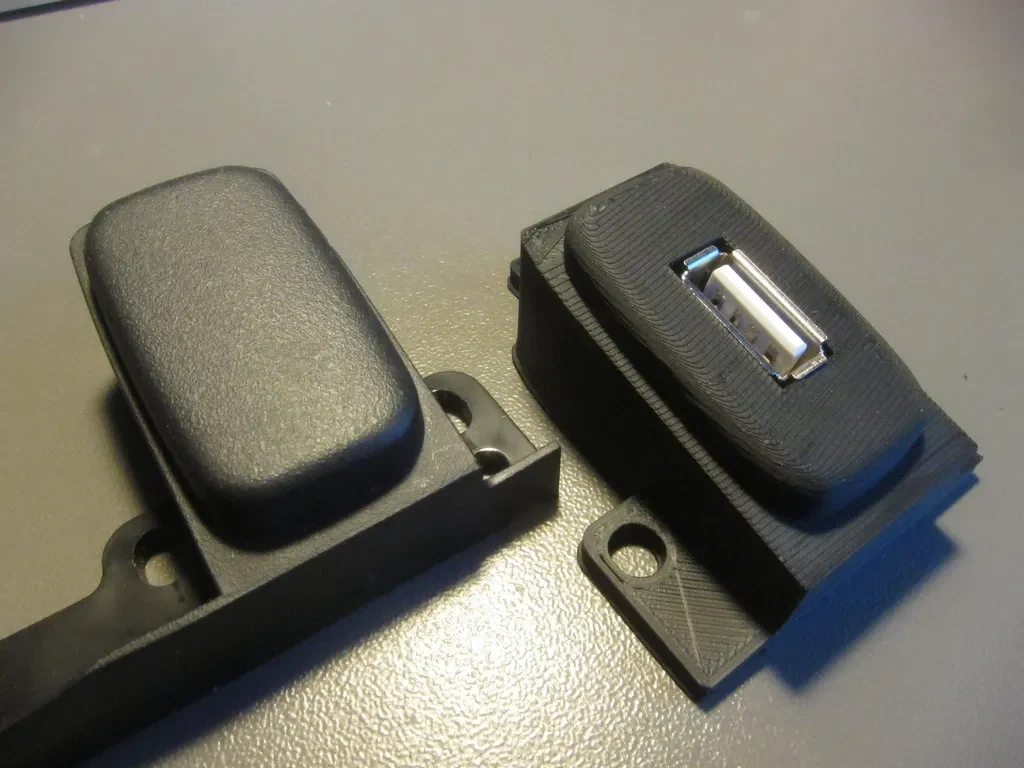

Устав от использования зарядного устройства для более легкой розетки и желая использовать его для дешевого монитора TPMS, я хотел заменить заглушки, используемые в лучших моделях, на переключатели с подогревом сидений.

Вместо того, чтобы вырезать отверстия в существующей панели, что, оглядываясь назад, было бы НАМНОГО проще, я их распечатал.

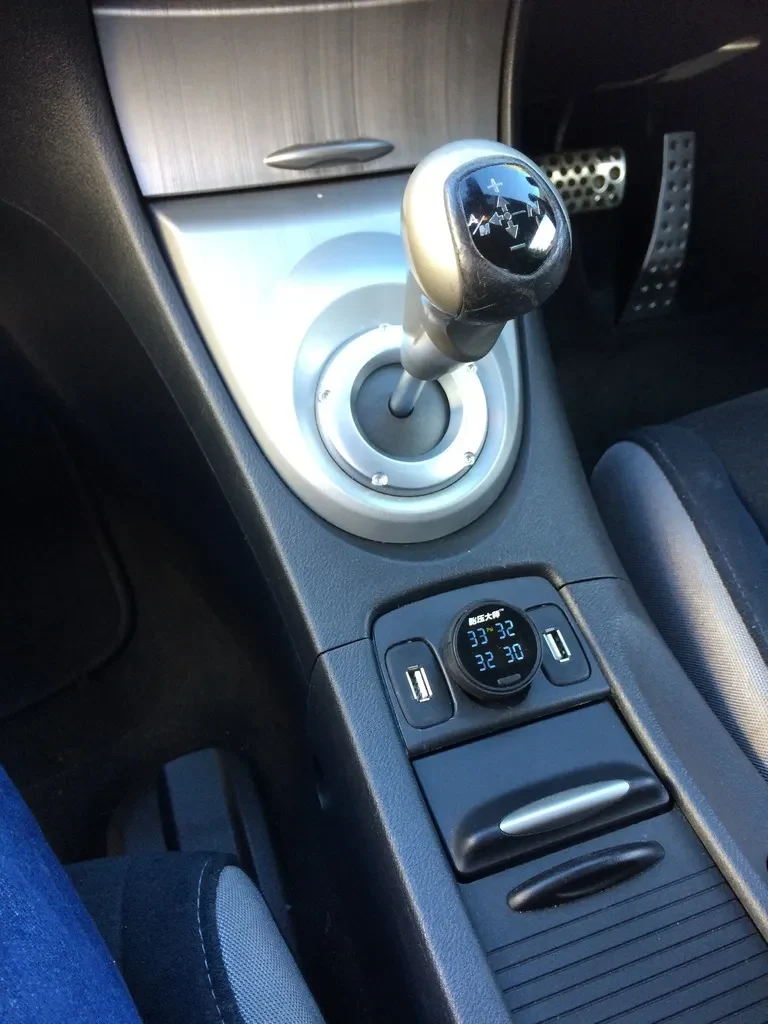

Добавьте короткие удлинительные кабели USB, а затем подключите зарядное устройство USB и предохранитель между станком и существующей розеткой для прикуривателя, и все это заработает. На центральной консоли достаточно места, чтобы разместить все это.

Настройки печати

Бренд принтера:

КЛЭ

Принтер:

Робокс

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

Хорошо

Заполнение:

40%

Примечания:

Черный ABS, напечатанный с высоким разрешением на Green Beta Robox. Напечатан как две отдельные части.

Пост-печать

Шлифование

Потребовалось про��то отшлифовать по влажному и сухому (600?), чтобы избавиться от ступенек, и очень легкую полировку с помощью Brasso.

Чтобы обеспечить лучшую посадку при окончательной установке, установочные отверстия были слегка подрезаны алмазным надфилем.

Электропроводка

Два коротких (15 см) кабеля были куплены на Амазоне и засунуты в отверстия. Однако из-за проблем с зазором я заменил их паяными разъемами, хотя, оглядываясь назад, в этом не было необходимости. Гнезда были закреплены с помощью Sugru и отлиты компенсаторы натяжения.

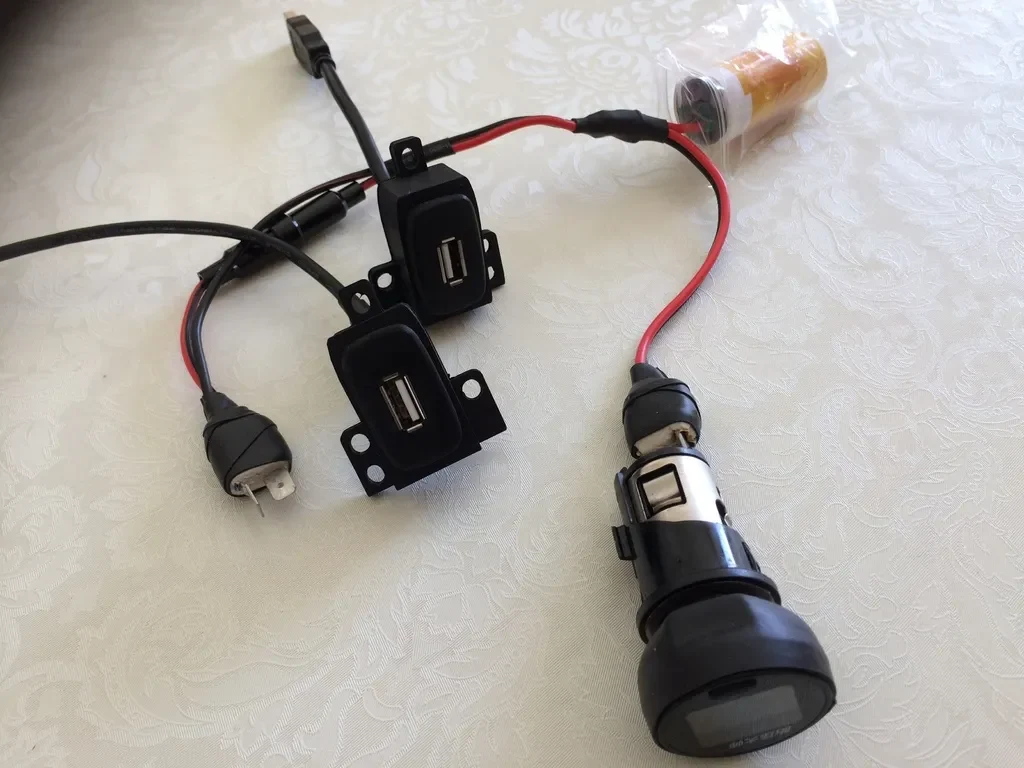

Между существующей розеткой прикуривателя и жгутом проводов автомобиля был добавлен удлинительный жгут с предохранителем и зарядным устройством с использованием обжимных плоских клемм, которые затем были заключены в эпоксидную замазку, чтобы сформировать вилку. Все критические части были термоусажены и/или обернуты силиконовой амальгамирующей лентой.

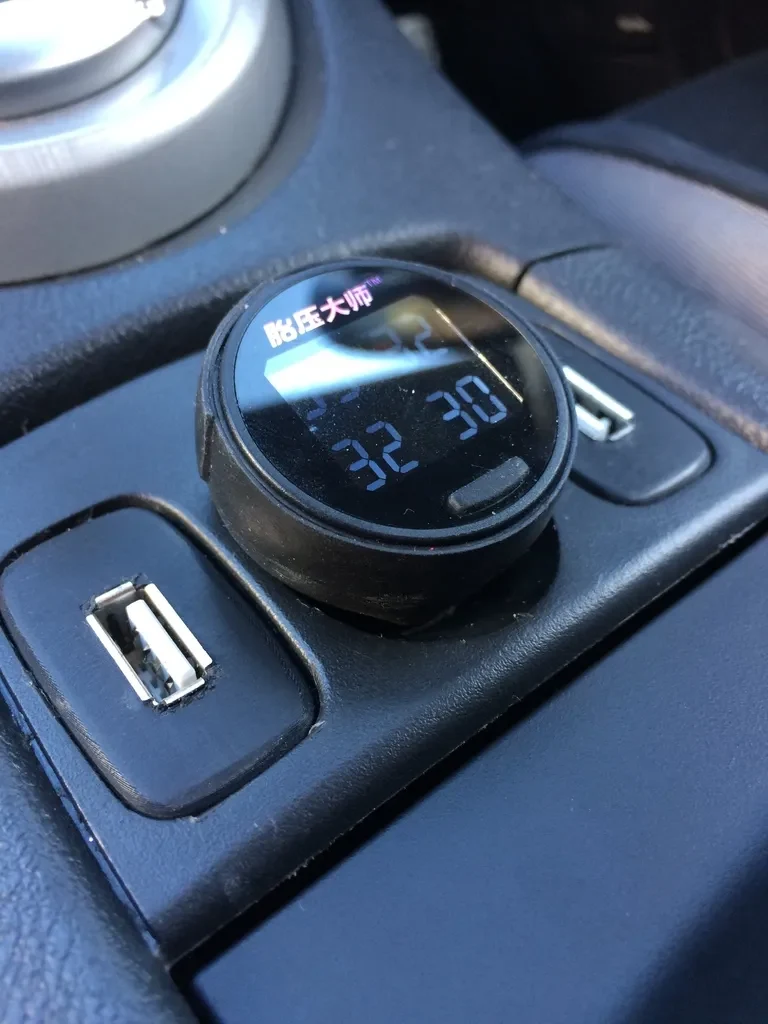

После впаивания нового зарядного устройства (переживал, что иначе места не хватит) оказалось, что новое зарядное устройство неисправно. Однако, поскольку места для встроенной розетки для прикуривателя и низкопрофильного зарядного устройства с двумя USB-портами было достаточно, замену оказалось простой.

Это дополнение является полностью неразрушающим, поэтому лишнюю проводку и зарядное устройство можно снять и заменить оригинальные заглушки.

Как я это разработал

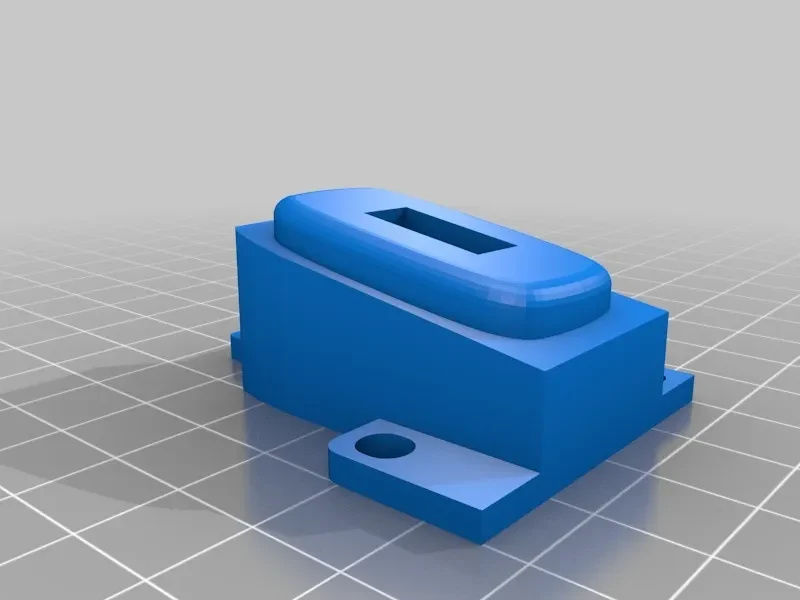

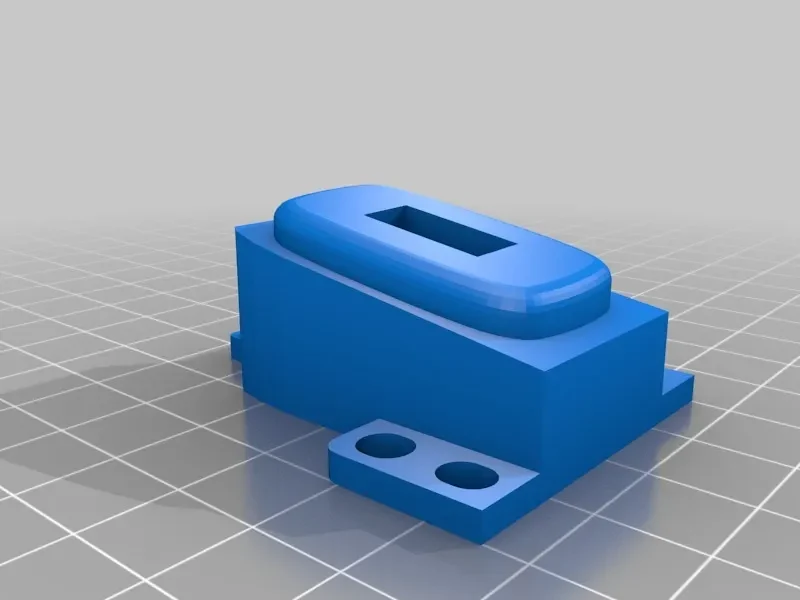

Блендер и измерения дешевым цифровым штангенциркулем.
