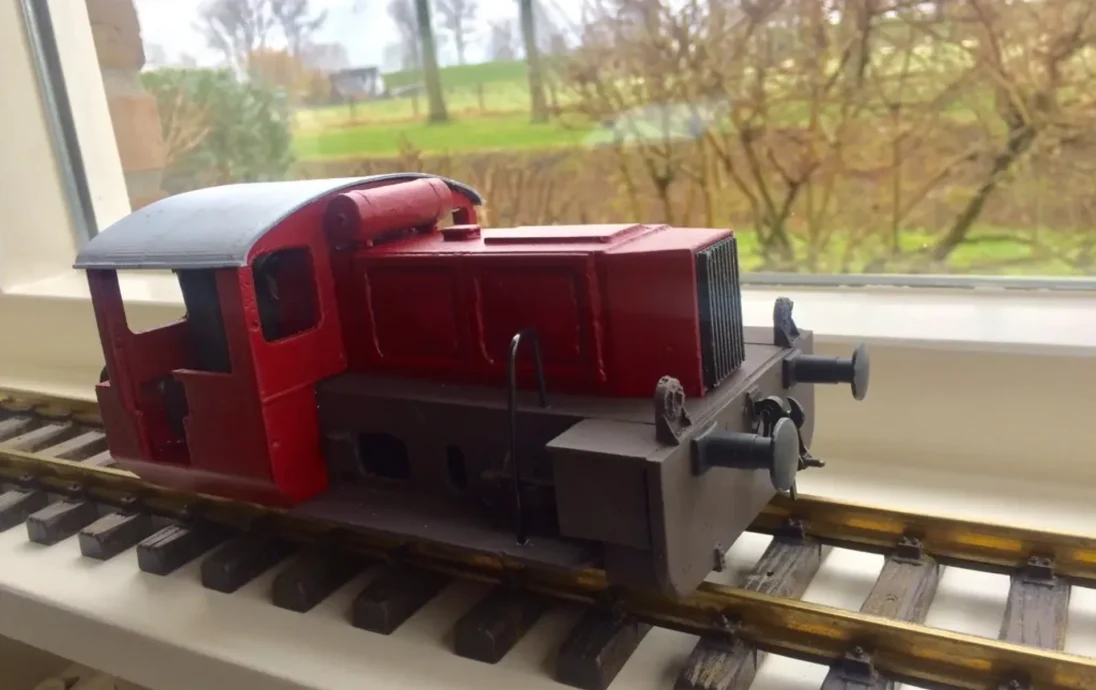

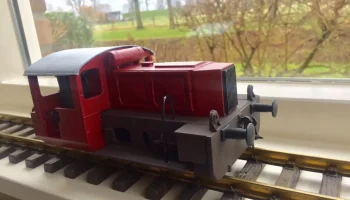

DB KÖF II, калибр 1 (1:32) / 45 мм

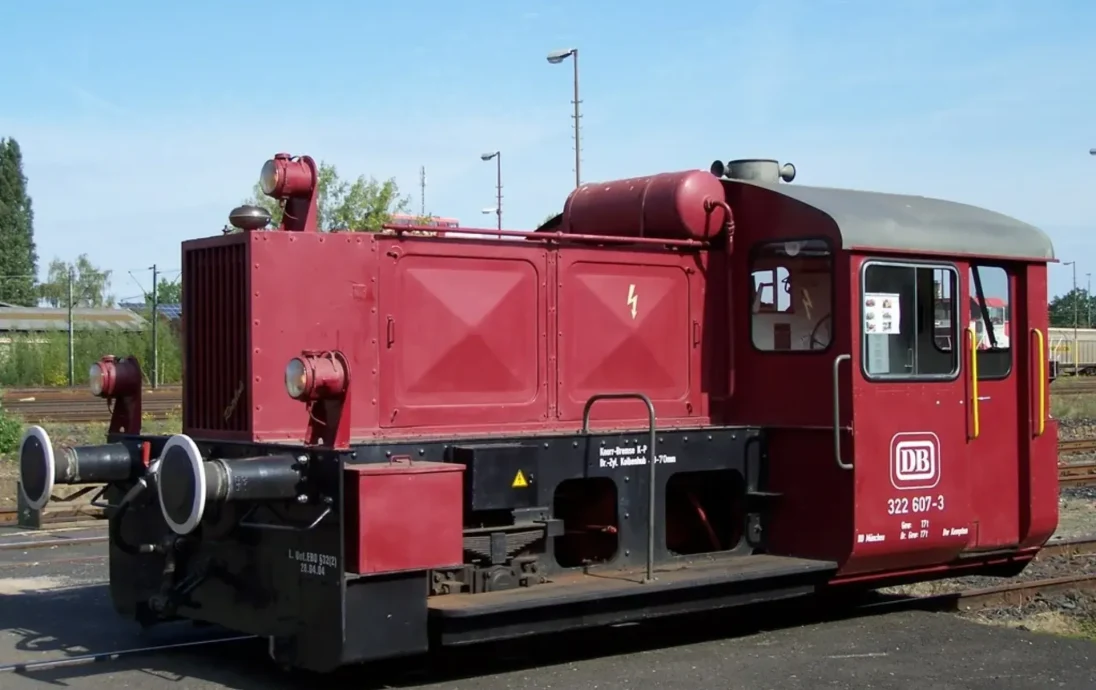

Небольшой тепловоз KÖF II был впервые представлен в 1932 году Немецкой железной дорогой. Они находились на вооружении Deutsche Bundesbahn до 1999 года. Многие из них выжили и до сих пор маневрируют на промышленных железных дорогах и в железнодорожных музеях.

https://en.wikipedia.org/wiki/DRG_Kleinlokomotive_Class_II

Это мой первый проект, созданный в Fusion360. Это был довольно крутой период обучения TinkerCad.

Я никогда не собирался создавать 100% точную модель. Я попытался уловить основные особенности этого замечательного локомотива. Не каждый болт и заклепка захвачены.

Видео: https://www.youtube.com/watch?v=SfoTOIxP3wk

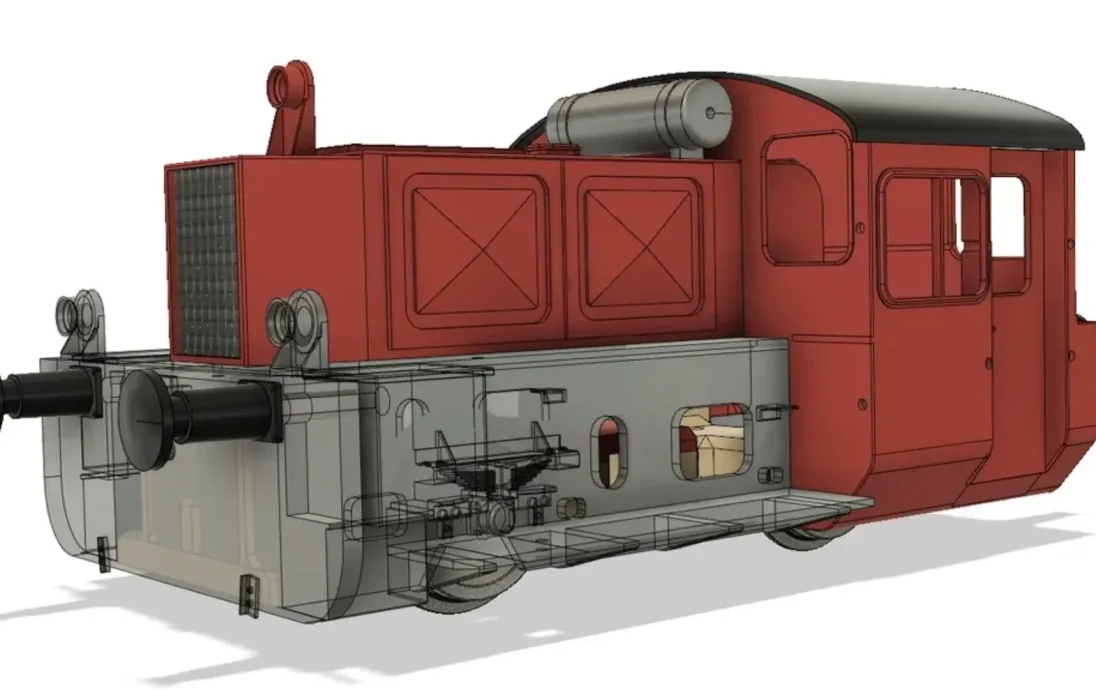

Я спроектировал этот локомотив из нескольких отдельных компонентов.

Моторизованное шасси. Колеса и шкивы прикручиваются к стержням с резьбой М3 и устанавливаются в подшипниках. Приклейте колеса и шкивы к осям. Шкив скользит по выходному валу двигателя. Резиновая лента приводит в движение колеса. Крепление двигателя крепится винтами с потайной головкой М3. Для установки всей необходимой электроники добавлена ​​альтернативная версия крепления двигателя. Динамик диаметром 1,5 дюйма устанавливается в передней части корпуса. Закрепите динамик с помощью горячего клея.
Внешний каркас. Рама крепится к шасси винтами М3. В отверстиях уже есть резьба М3. Используйте материал толщиной 4,0 мм, чтобы приклеить буферы к предусмотренным отверстиям. Можно установить соединительный крюк Märklin.
Кабина и крыша доступны в ОТКРЫТОМ и ЗАКРЫТОМ исполнении. (Примечание: каждый тип кабины имеет собственную крышу). Кабина крепится к раме с помощью соединительного крюка Märklin и двух винтов M3. Приклейте 2 буфера. Если вам нужен доступ в кабину, крышу можно оставить съемной. В противном случае советую приклеить.
Крышк�� двигателя поставляется с отдельно установленными воздушным баком и радиатором. Поскольку внутри находится электроника и аккумулятор, советую не приклеивать крышку к раме и салону.

В нескольких местах предусмотрены отверстия диаметром 1,75 мм для крепления поручней из нити.

Необходимые детали:

Я купил подшипники, динамик, двигатель, регулятор скорости, модуль Arduino и Bluetooth в таких магазинах, как Ali, Gearbest, BangGood, eBay и т. д. Все остальные материалы взяты из местных источников.

4 подшипника F623ZZ (внутр. диаметр 3,0 мм) для осей.
2 резьбы М3, длина оси 55 мм.
Резиновые ленты для передачи мощности от двигателя к колесам с помощью шкивов.
1 x Powerbank (1 элемент 18650 внутри) для обеспечения 5 В.
Мотор-редуктор 1 x 6 В (10 x 12 x 30 мм), 300 об/мин
1 модул�� ESC (10 А без тормоза для коллекторных двигателей) для привода мотор-редуктора.
1 динамик 1,5 дюйма
1 х NPN-транзистор
потенциометр 1 х 2 кОм
2 x Arduino Nano (1 для дистанционного управления с помощью RemoteXY, другой для управления звуковым модулем)
1 модуль Bluetooth (HC10, BLE/Bluetooth 4.0 для устройств IOS, обычный модуль Bluetooth HC-05 отлично работает с устройствами Android)
Несколько проводов для подключения всех компонентов.
Несколько винтов М3 для крепления моторного привода.
Клей. Суперклей (CA) или горячий клей.
Наклейки: http://www.modellbahndecals.de/Decals-Loks/Komplettbeschriftungen-90/Epoche-120/DB-Dieselloks-200/-Nassschiebebilder--Lok-Komplettbeschriftung-Koef--DB--Epoche-3--Artikel-Nummer--7859-.html
2 соединительных крючка (европейского типа), вот такие: https://www.maerklin.de/en/products/details/article/56101/52/?tx_torrpdb_pi1%5Bbacklink%5D=52&tx_torrpdb_pi1% 5Bpage%5D=1&tx_torrpdb_pi1%5Bperpage%5D=10&tx_torrpdb_pi1%5Bera%5D=&tx_torrpdb_pi1%5Bnewonly%5D=0&tx_torrpdb_ pi1%5Bgaugechoice%5D=4&tx_torrpdb_pi1%5Bgroupchoice%5D=4&tx_torrpdb_pi1%5Bsubgroupchoice%5D=&tx_torrpdb_pi1%5 Bfilter%5D=1&tx_torrpdb_pi1%5Bpagesort%5D=artnrasc&tx_torrpdb_pi1%5BbrandId%5D=1&tx_torrpdb_pi1%5BnoPaging%5D=
Нить диаметром 1,75 мм для изготовления поручней.
SMD-светодиоды (6 белых, 4 красных) для фонарей А-сигнала.

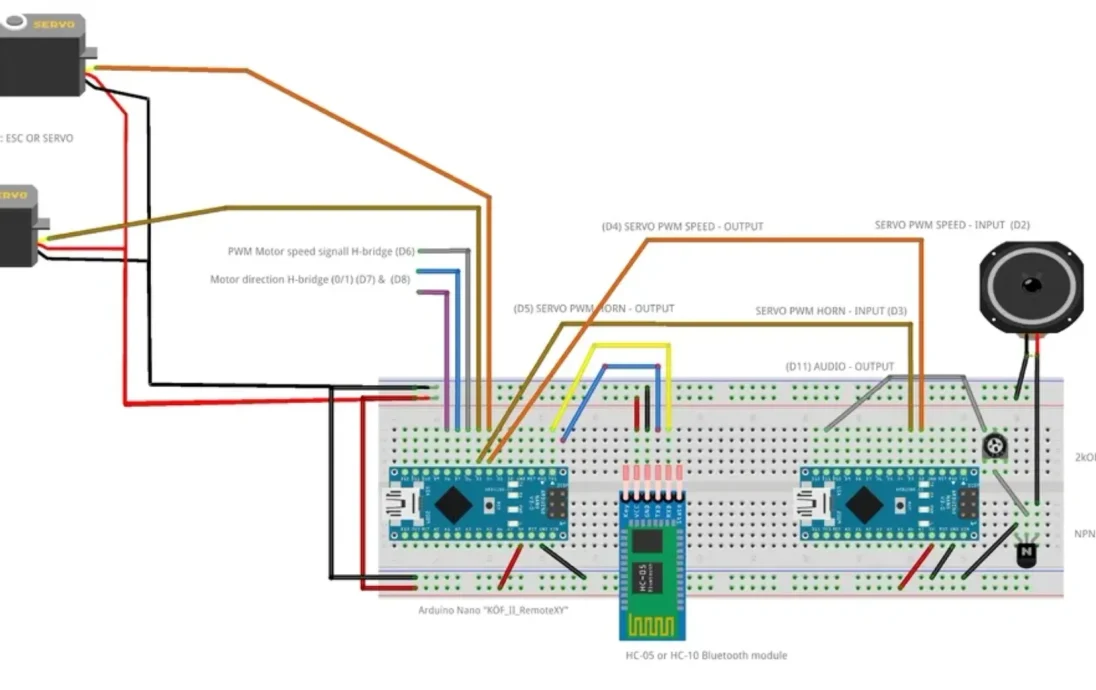

RC-управление Arduino Nano настроено для управления с помощью приложения RemoteXY. Проект: http://remotexy.com/en/editor/e54607139e8f8d00a5178e465b460758/

Пользовательский интерфейс вашего телефона или планшета хранится в эскизе. Любое устройство iOS или Android получает интерфейс от Arduino.

Это приложение можно бесплатно использовать до 5 элементов. (Я настроил 5 элементов
