Кронштейн стеклоподъемника Hyundai

Источник:

www.printables.com

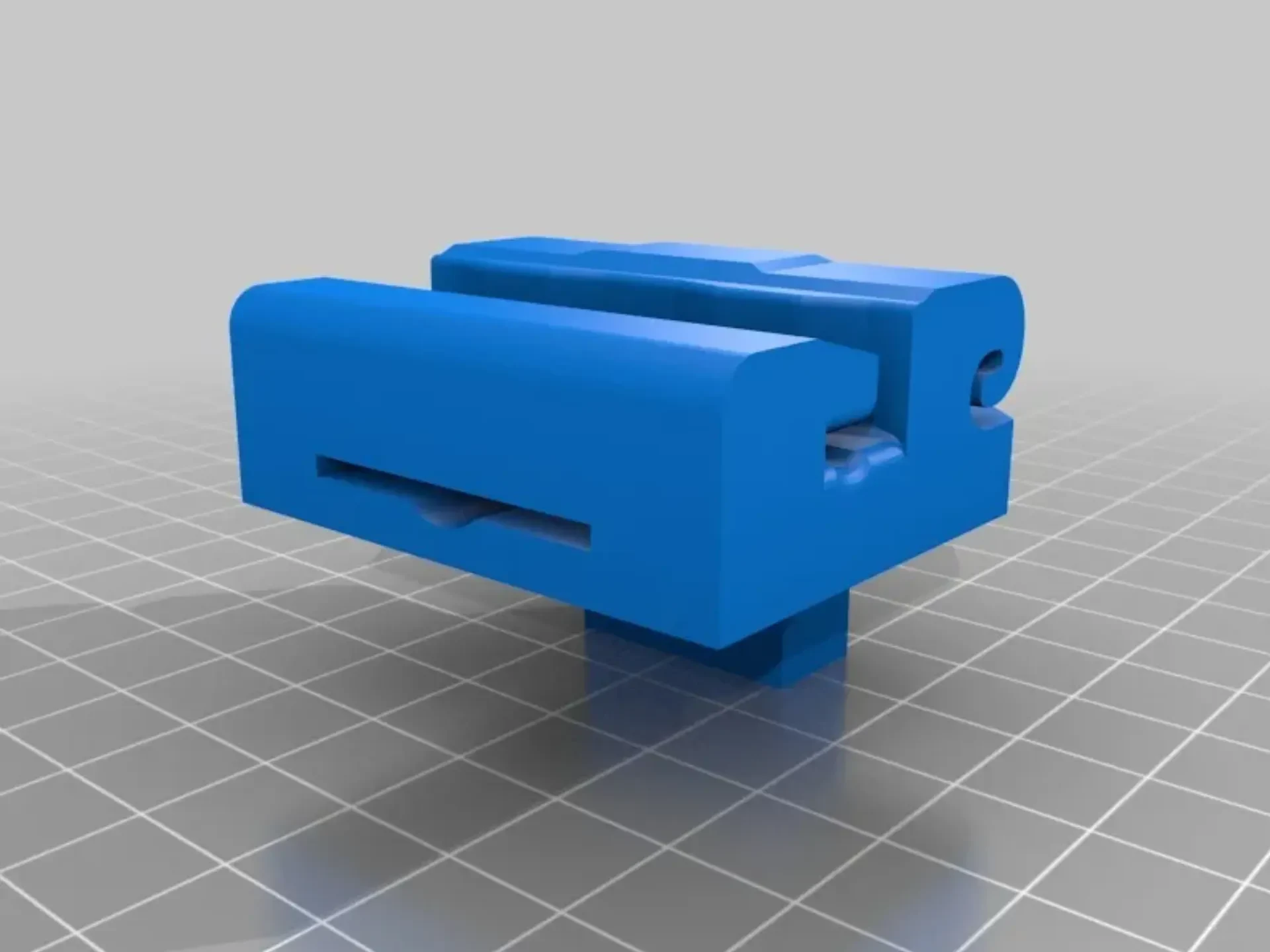

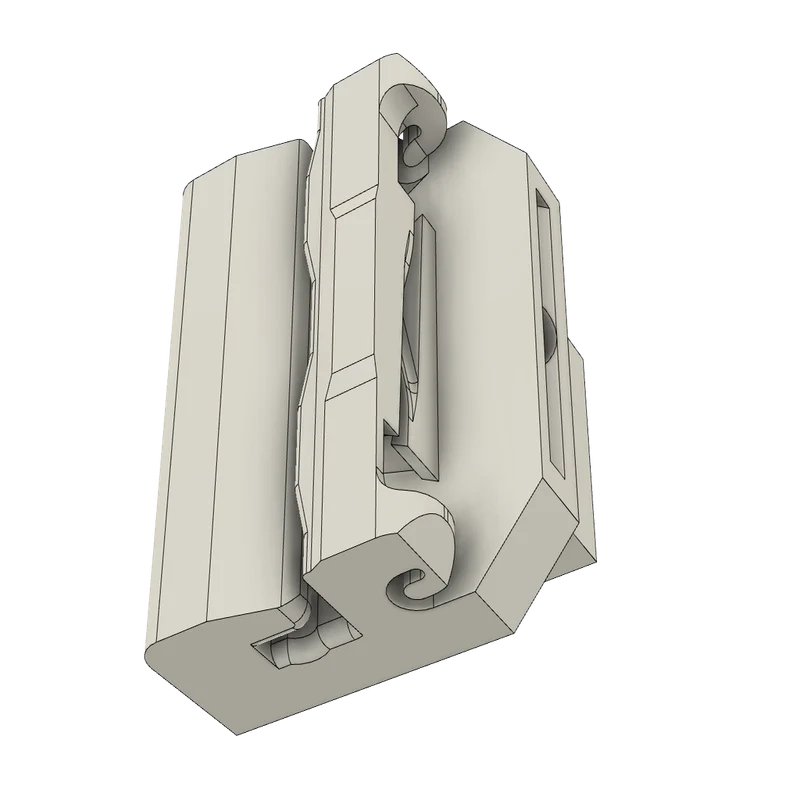

Это кронштейн, который является частью узла стеклоподъемника Hyundai Veracruz. Вероятно, он подойдет и к другим моделям. Заводская деталь слишком тонкая, тросы вырываются, в результате чего окно проваливается в дверь. Этот создан, чтобы быть намного сильнее.

Напечатайте его со 100% заполнением материалом с более высокой температурой, например ABS или PETG. Расположите канавки для кабеля вертикально, чтобы обеспечить максимальную прочность сколь��ящего зажима на противоположной стороне. Это потребует поддержки.

Я обнаружил небольшую проблему с версией 1 модели, которая ограничивает опускание окна до конца (останавливается примерно на 1 см меньше, поэтому почти не видно). Я исправил проблему в версии 2, но не удалил исходную версию, так как не хочу снова разбирать дверь, чтобы поменять ее на новый дизайн. Если кто-то установит новый дизайн, сообщите мне, что это решит проблему.

Если эта часть сломана, вполне вероятно, что тросы лебедки изношены и погнуты. Их вам также придется заменить. Я протестировал два кабеля. Первым был правильный диаметр, приобретенный в магазине велосипедов. Однако этот тип троса слишком жесткий, и я обнаружил, что он трется о внутреннюю часть корпуса лебедки. Позже я перешел на кабель .062, купленный в местном хозяйственном магазине, который более гибок. Оригинальные кабели немного меньше в диаметре, но новый кабель все равно подходит. Вам нужно будет надеть на кабель новые обжимные концы. Инструмента для обжима у меня не было, поэтому я припаял к кабелю комочек (сантехнический припой). Чтобы комок не капал, оберните тонкий многожильный провод вокруг кабеля в том месте, где вы хо��ите получить каплю. После того, как припой остынет, вам придется его немного подпилить, чтобы сгладить поверхность, прилегающую к печатной детали.

У меня была напечатана версия 1 из PETG, и она была установлена с даты публикации без проблем, даже при погоде 114F. Отправьте мне сообщение, если вам нужна помощь.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Заполнение:

100%

Нить:
