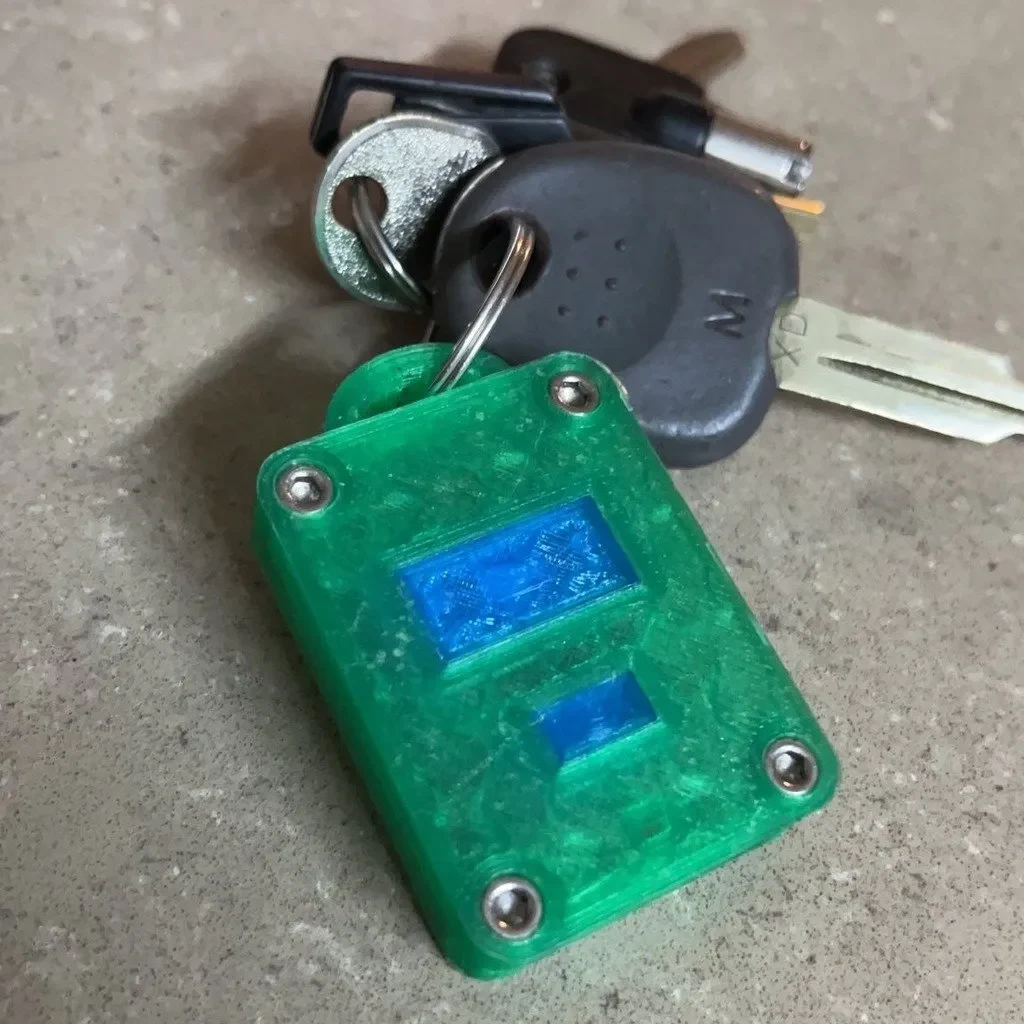

Замена чехла брелока Hyundai Elantra 2006 года выпуска......

Обновление: 10 апреля 2023 г.

Прошло около трех лет с момента создания оригинального дизайна, и кнопка, напечатанная гибким PLA в оригинальном дизайне, рассыпалась на мелкие кусочки. Время переосмыслить дизайн!

… итак, я создал обновленную версию, в которой используется только «стандартный» PLA.

Я также воспользовался возможностью...

лучше совместить положение кнопки блокировки с платой — все работало нормально, но расположение отклонялось на пару миллиметров
уточнить индикатор ориентации батарейки в основании брелока (положительной стороной вниз!)
заполните отверстие для светодиодного индикатора (теперь вам не нужно ничего заполнять клеем) — в первую очередь отверстие там не нужно, поскольку PLA в этом месте достаточно тонкий и полупрозрачный, чтобы через него можно было легко увидеть световой индикатор.

Для этой новой версии используйте следующие файлы STL:

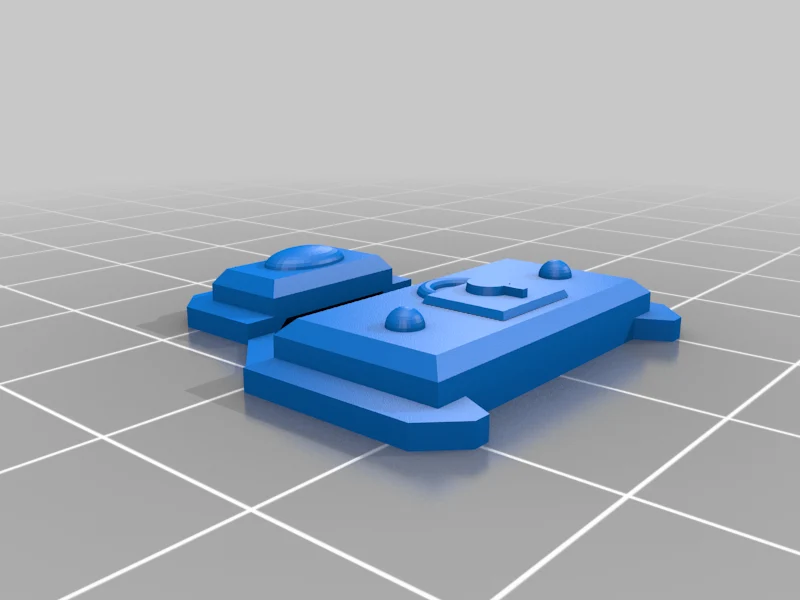

брелок-кнопка_10-04-2023.stl

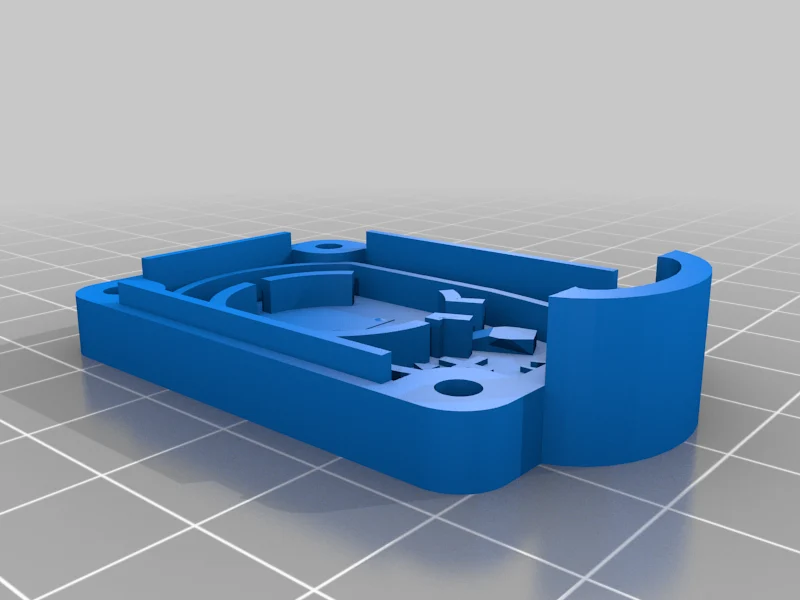

брелок-base_10-04-2023.stl

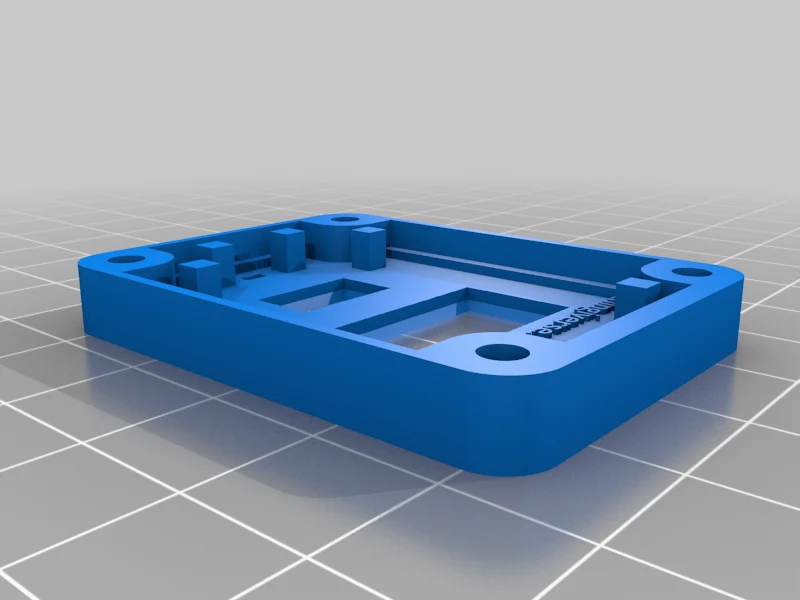

брелок-крышка_10-04-2023.stl

… и просто распечатайте все обычным PLA.

Инструкции по сборке такие же, как и раньше (за исключением информации о клее, которую теперь можно пропустить). Для получения более подробной информации обратитесь к инструкциям ниже (и фотографиям).

Замена чехла брелока Hyundai Elantra 2006 года выпуска
Почему?

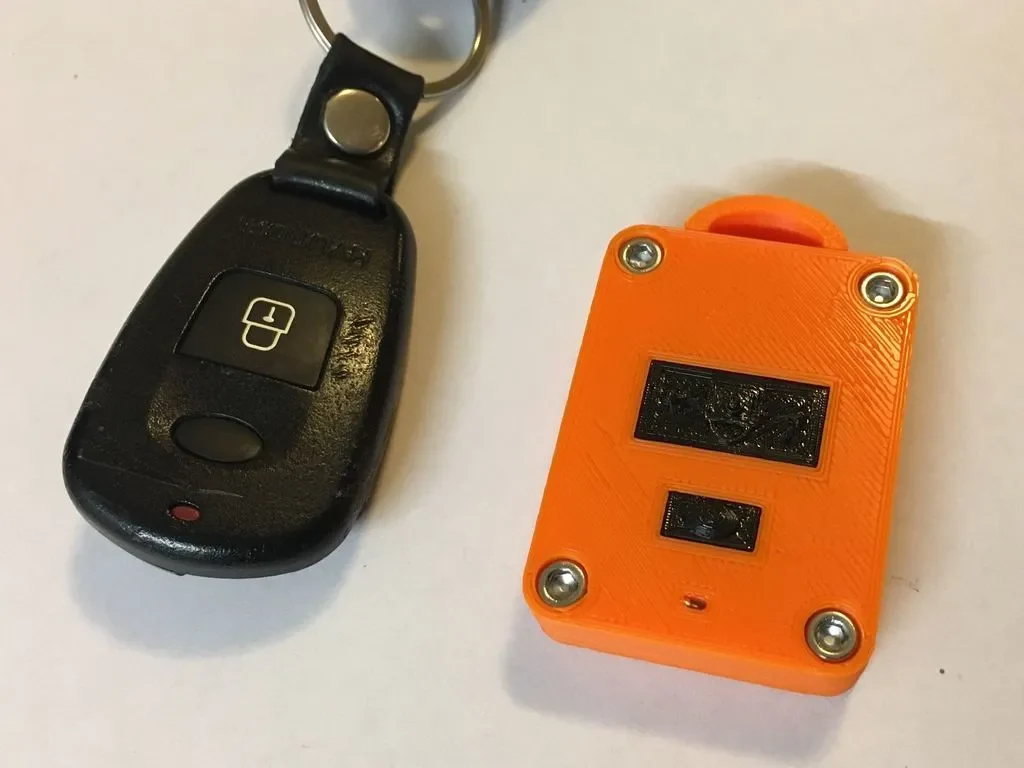

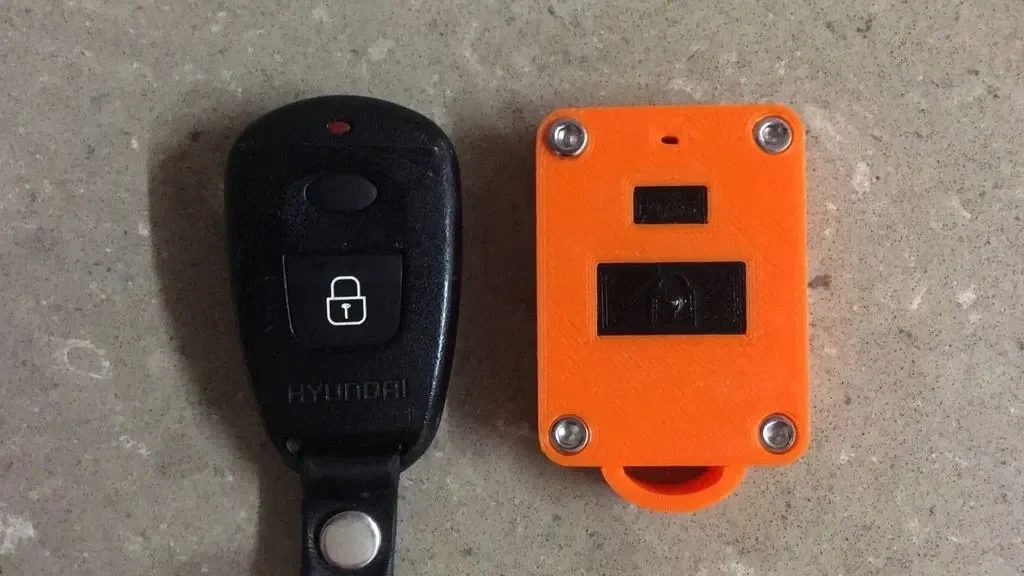

Корпус брелока на обоих брелоках, которые я получил при покупке машины, начал трескаться и разваливаться одинаково (см. фотографии).

Учитывая, что машине на тот момент было почти 15 лет, я не слишком удивился, но когда я позвонил по поводу стоимости замены брелков, мне сказали, что они стоят около 450 австралийских долларов. Каждый.

Не желая тратить около 1000 австралийских долларов на их замену, я вместо этого купил дешевый 3D-принтер с намерением заменить корпус (поскольку все остальное было в порядке) на корпус моей собственной разработки.

Да, именно из-за этой проблемы я купил 3D-принтер.

Насколько это меня сэкономило? По моим подсчетам (не считая времени, потраченного на проектирование и проработку нюансов), около 700 долларов в чистом виде. Возьми это, индустрия брелоков!

Что?

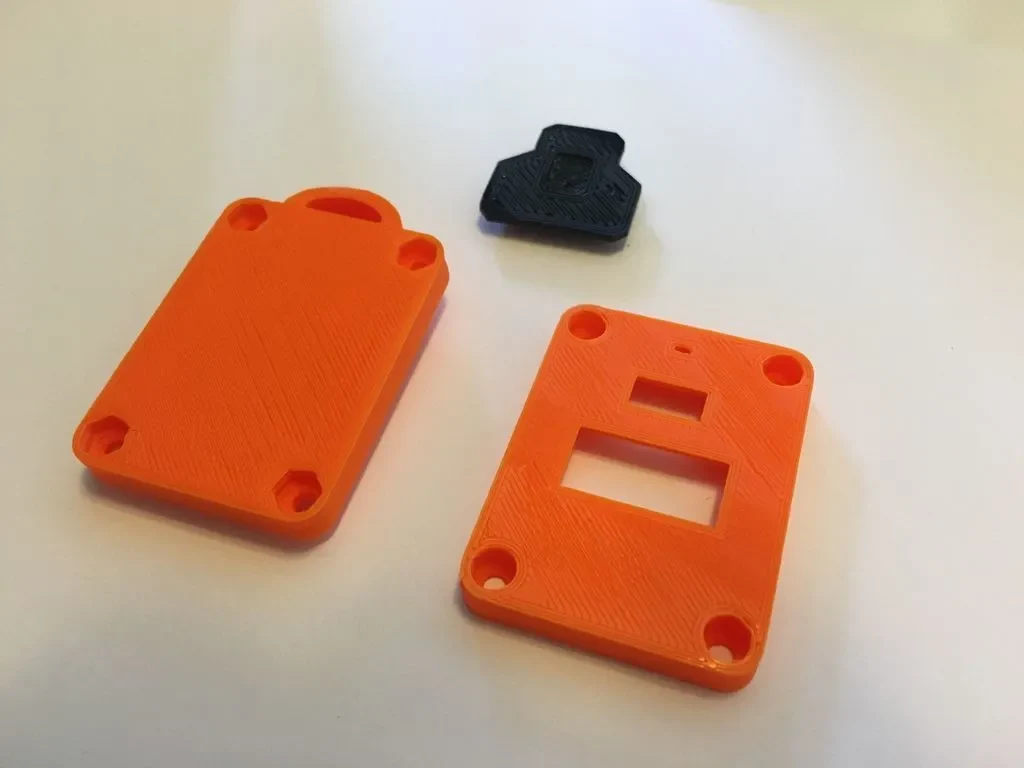

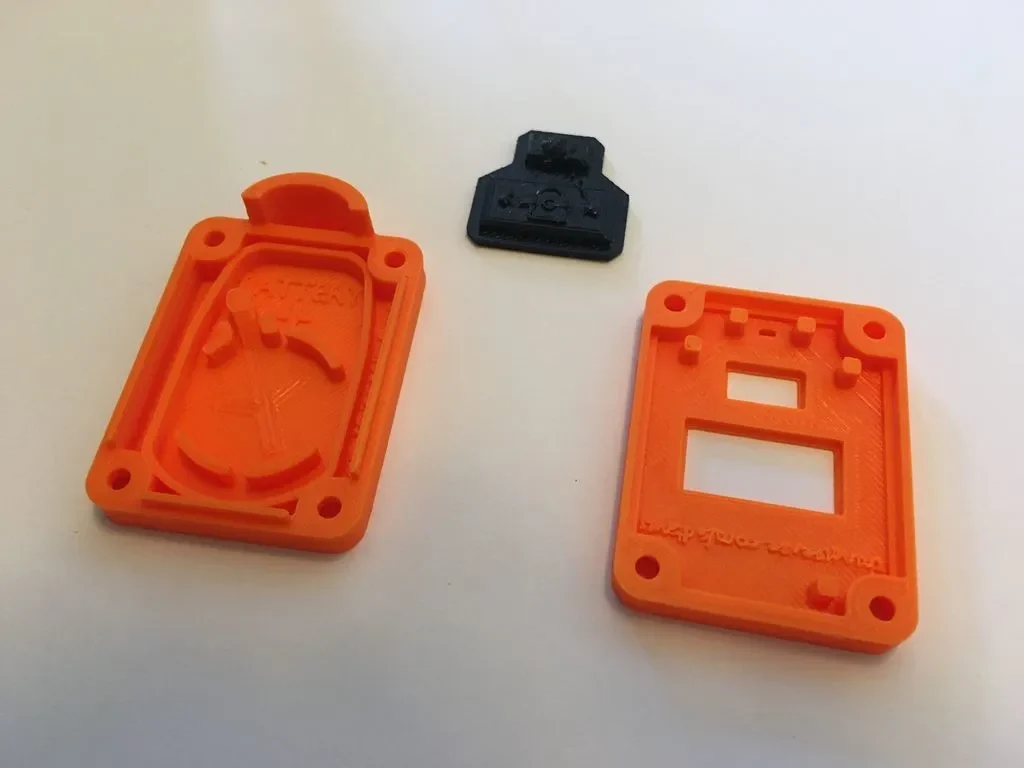

Печать состоит из трех частей:

передняя и задняя часть корпуса из PLA
кнопка из гибкого PLA.

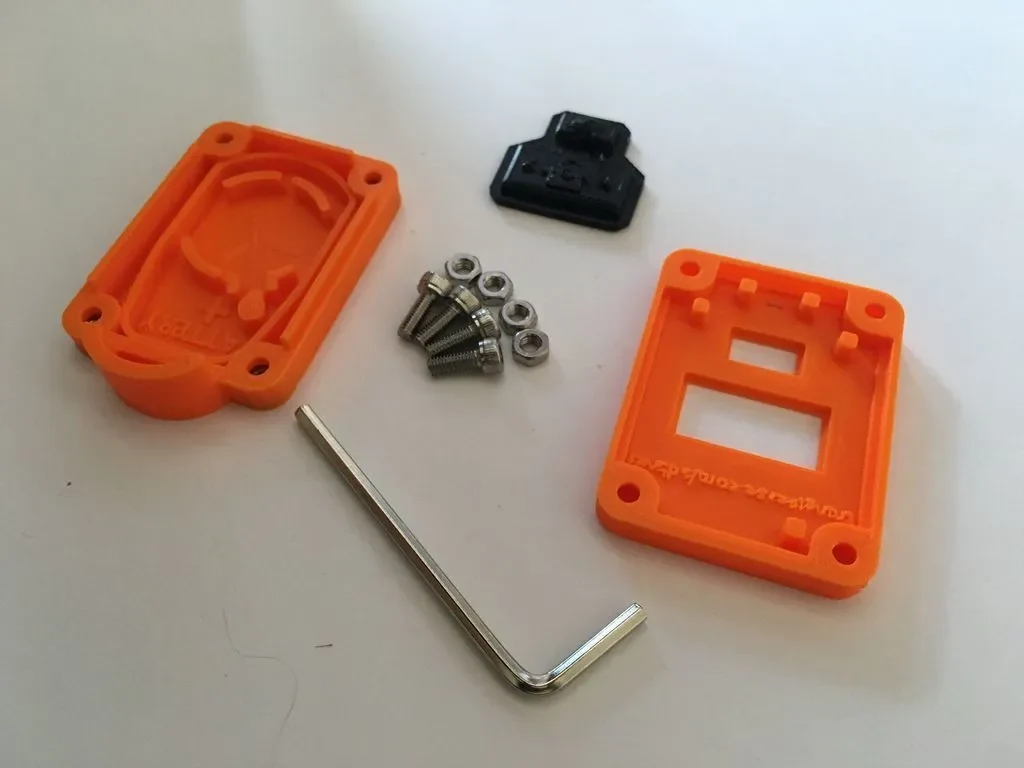

Вам также понадобится...

четыре винта M3 диаметром 8 мм и гайки — те, которые я использовал, имеют шестигранный ключ, а не отвертку, поэтому головки довольно высокие. Если вы используете винты с более традиционными головками Phillips, вам вполне может обойтись 6 мм.
кусочек кухонной фольги для нижнего контакта батареи
небольшое количество суперклея, чтобы сделать «окошко» для светодиодного индикатора для повышения водостойкости.
Как?

Сначала распечатайте детали, а затем быстро проведите тест, совместив их все вместе и убедившись, что все подходит друг к другу — фрикционная посадка между двумя половинами корпуса должна быть достаточно плотной и хорошо держаться вместе.

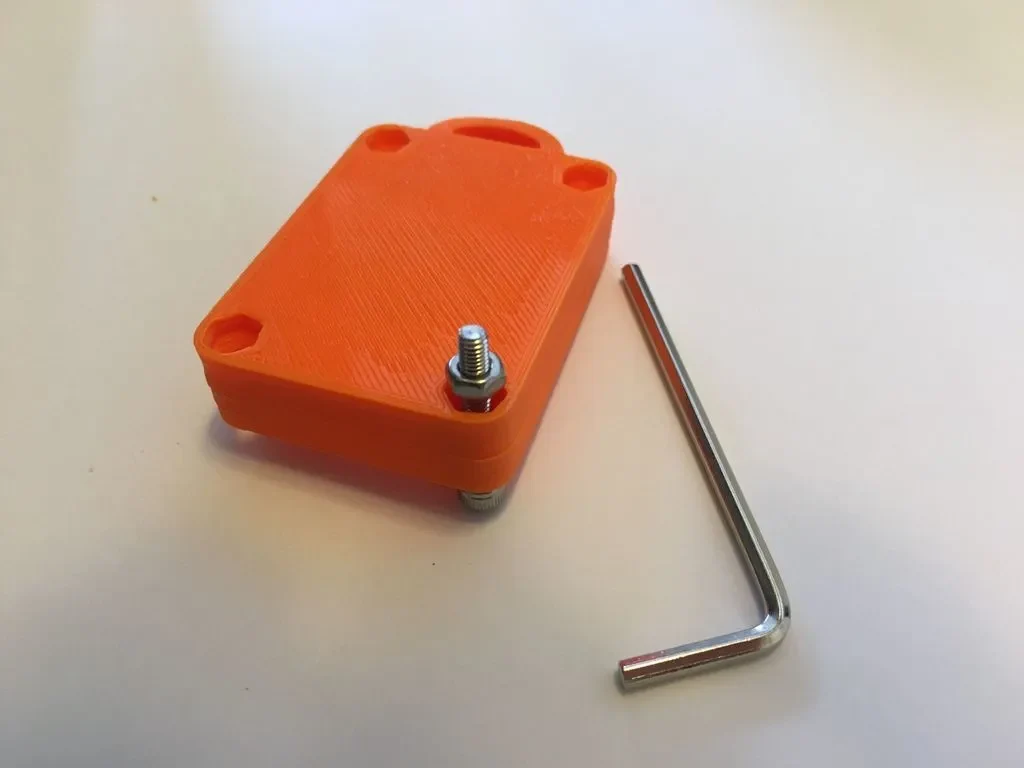

Затем, прежде чем приступить к окончательной сборке, вставьте винты и гайки и скрутите все вместе, как если бы это была окончательная сборка. Корпус спроектирован таким образом, чтобы головки винтов и гайки погружались в корпус, но посадка довольно плотная — просто сначала скрутите все вместе, чтобы все это встало на место — гайки внизу должны заклиниться на месте, а затем вы можете удалить винты.

Возьмите кусок кухонной фольги и прижмите его большим пальцем к нижней половине корпуса, где находится батарейный отсек, и снова вытащите. Используйте отпечаток фольги, чтобы вырезать его нужного размера, а затем поместите в нижнюю половину корпуса. Сделайте вторую тонкую деталь, идущую от основания и вверх по «рампе» к верхней точке контакта, чтобы обеспечить хорошее соединение с печатной платой.

Установите аккумулятор на место (плюсовая клемма направлена ​​вниз, как указано на самом корпусе).

Возьмите печатную плату и поместите ее микросхемами и т. д. вверх на верхнюю часть корпуса так, чтобы светодиодный индикатор был обращен от места крепления ремешка.

ПРИМЕЧАНИЕ. Если вы используете версию от 04.10.2023, вам не нужно делать следующее с клеем.

Возьмит�� крышку и смешайте небольшое количество суперклея. ПРИМЕЧАНИЕ. Это не для склеивания брелока!

Используя зубочистку или что-то подобное, обмакните ее в суперклей и заполните
