Копировальный/дубликатор автомобильных ключей - Hyundai.....

Требования:

— Дремель (с резьбой 3/4-12 — это можно легко редактировать в файле Fusion360)

— Концевая фреза/фреза 1,5 мм.

— Сверло 1,5 мм.

— Дрель (чтобы прочистить небольшое отверстие в верхней части)

— Различные винты

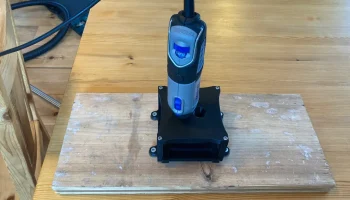

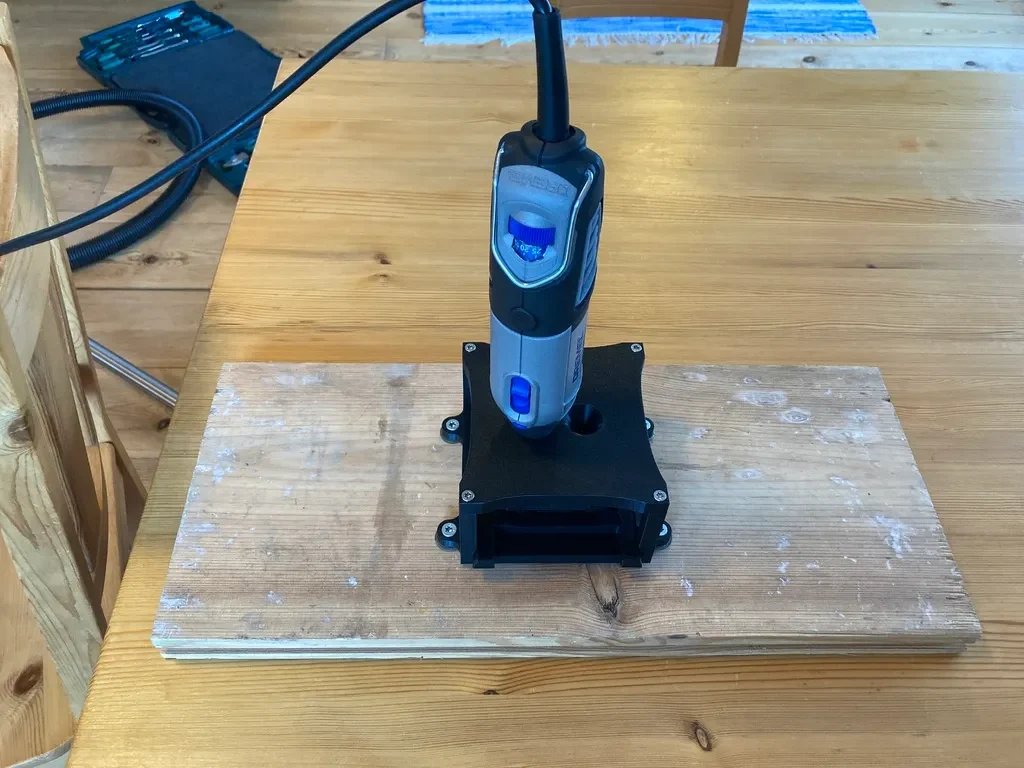

Это копировальный аппарат для ключей от машины, который я сделал в Fusion 360. Вот видео на YouTube, на котором показано, как я использую его для вырезания ключа: https://youtu.be/T9IhsEQ9sZ8

Он состоит из 5 частей, и я включаю файл Fusion 360 .f3d для всех, кому нужно сделать ремикс. Я бы НЕ рекомендовал никакой поддержки. Это не требуется, и если использовать его, это может привести к плохой установке.

Для сборки вам понадобится:

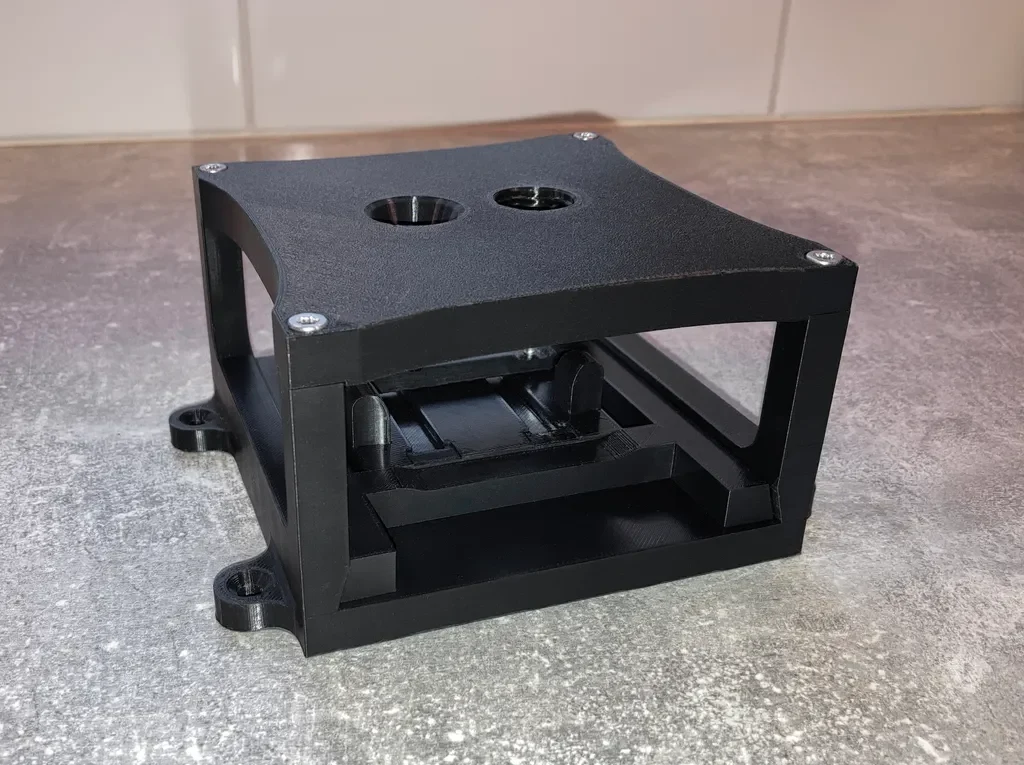

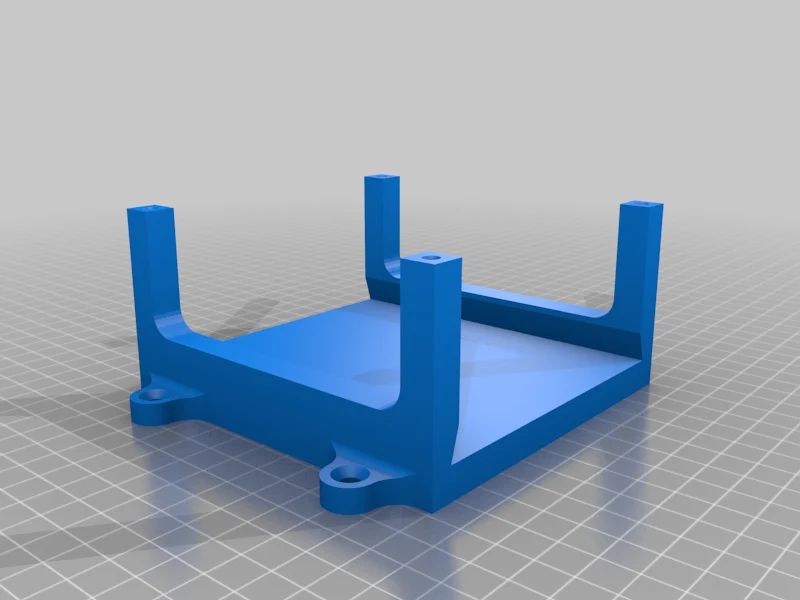

— 4 винта для крепления верхней части к раме. Я использовал шурупы для дерева длиной 40 мм и диаметром 4 мм.

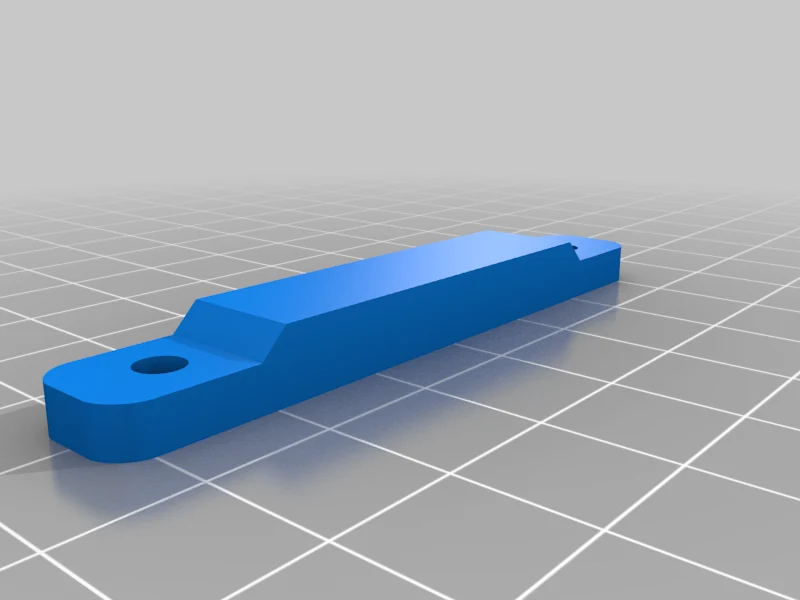

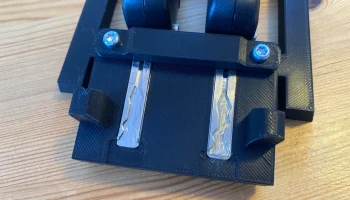

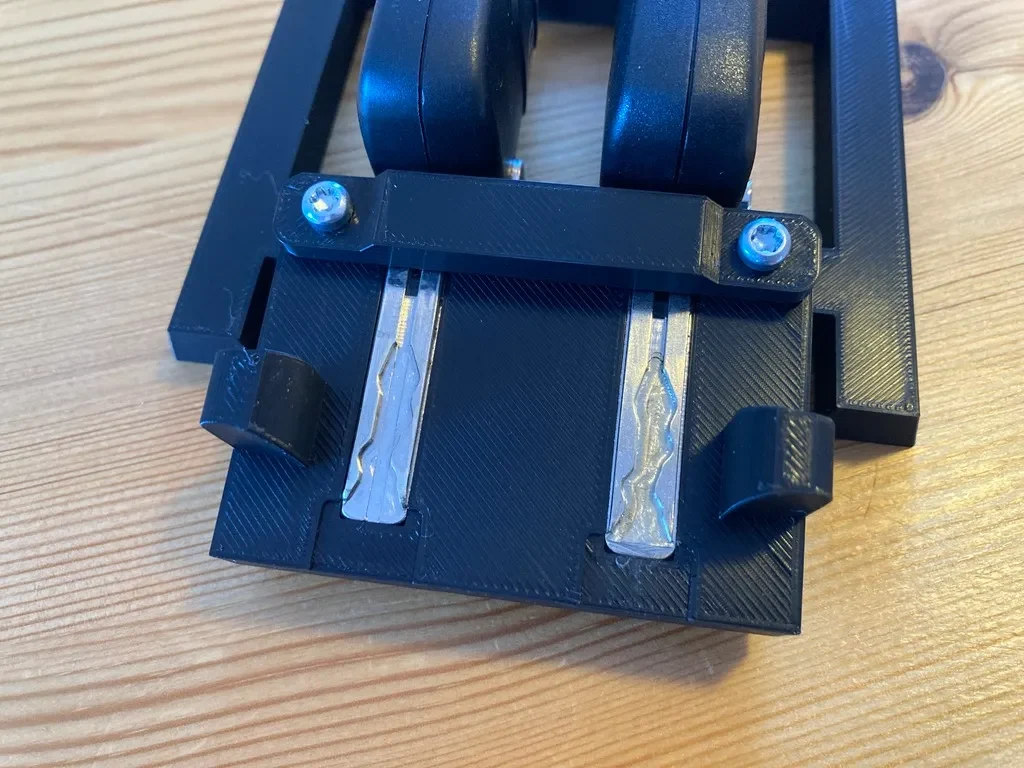

— 2 винта для крепления зажима к салазкам. Я использовал шурупы для листового металла длиной 7 мм и диаметром 3 мм.

— 4 винта для надежного крепления рамы к деревянной доске. Я использовал шурупы для дерева длиной 25 мм и диаметром 4,5 мм.

Важно:

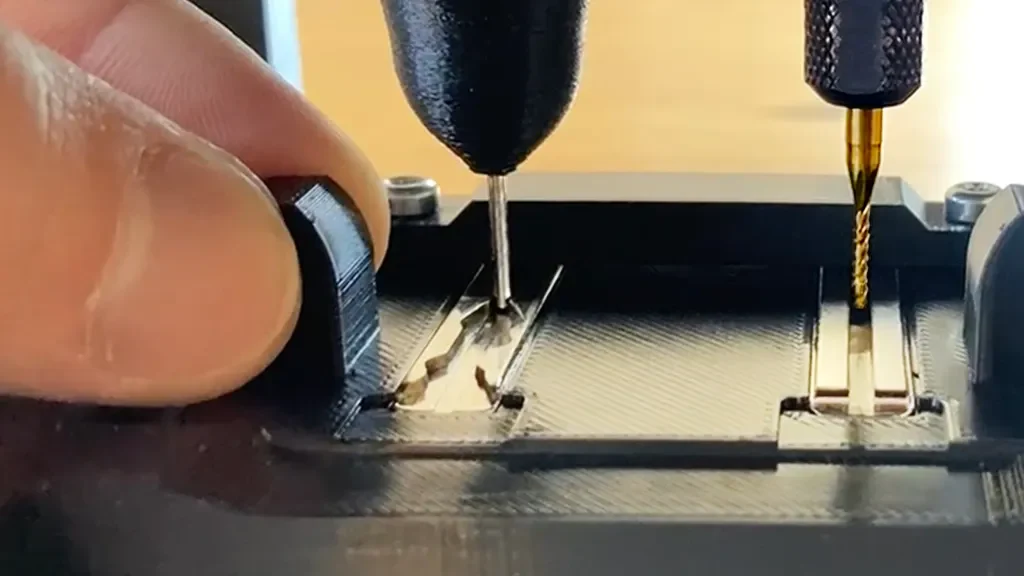

1: Прежде чем собрать все это, возьмите дрель и сверло диаметром 1,5 мм и просверлите отверстие в верхней части предмета, похожего на коровий сосок, чтобы его очистить. Затем выньте сверло и вставьте его в это отверстие так, чтобы твердый конец хвостовика свисал вниз. Будьте осторожны, не погните и не сломайте сверло: в таком маленьком размере оно хрупкое! Вставить его будет немного сложно, но используйте плоскогубцы и закрутите его. Вы не хотите, чтобы его было слишком легко вставлять, потому что он должен быть надежным и не двигаться, когда вы режете ключ. Когда вы закончите, используйте плоскогубцы и раскрутите его, чтобы вытащить.

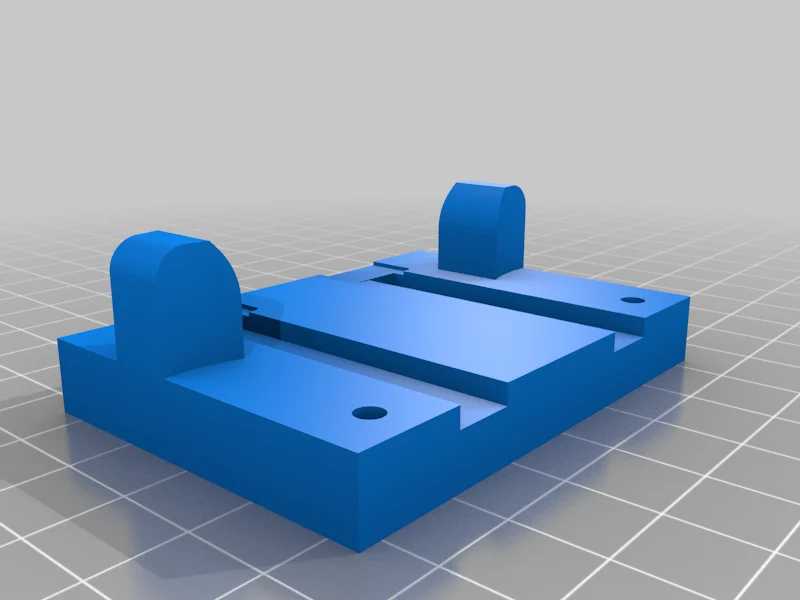

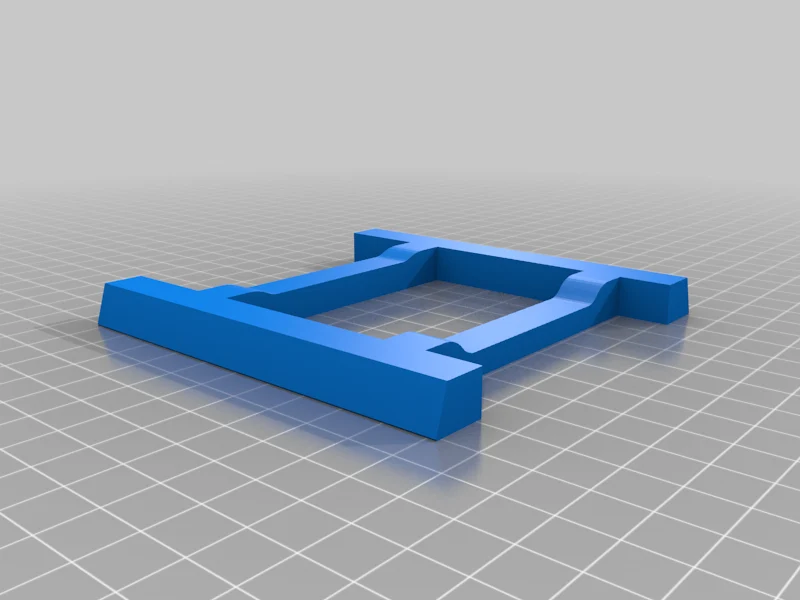

2: Это приспособление требует довольно хорошей точности. Вы хотите, чтобы сани и гусеница скользили плавно, но не раскачивались. Любой хорошо настроенный принтер может получить идеальные результаты, ЕСЛИ вы сделаете следующее: распечатайте трек и, если его нужно настроить, измените шкалу Y лишь немного вверх или вниз, пока сани не войдут внутрь идеально. Затем посмотрите, как он вписывается в рамку «ласточкин хвост». Если это необходимо настроить, меняйте шкалу X только до тех пор, пока она не станет идеальной. В качестве альтернативы вы можете оклеить его алюминиевой фольгой.

Настройки печати

Бренд при��тера:

Креативность

Принтер:

Эндер-3 С1 Про

Плоты:

Не имеет значения

Поддерживает:

Нет

Заполнение:

15%

Нить:

eSUN ПЛА
