Этот проект был вдохновлен статьей Джерри Олтиона в сентябрьском выпуске журнала Sky & Telescope за 2020 год, стр. 74.

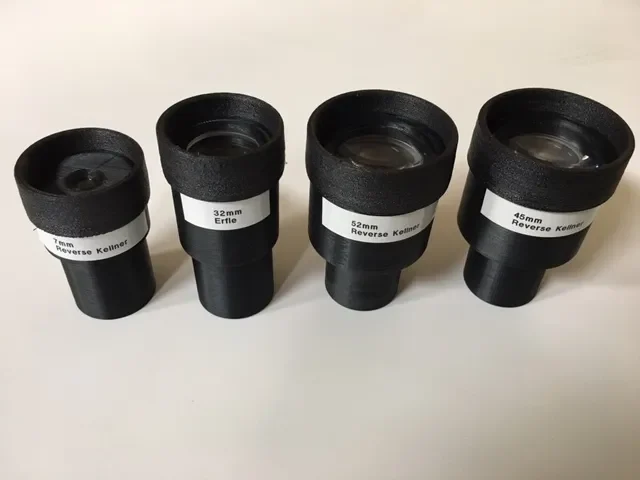

Это четыре окуляра для астрономического телескопа, изготовленные из наборов линз, доступных на Surplus Shed (surplusshed.com). Они основаны на следующих пунктах:

L3721 Реверс Келлнера, 52 мм FL

L3715 Эрфле, 32 мм FL

L3713 Реверс Келлн��ра, 45 мм FL

L1646 Реверс Келлнера, 7 мм FL

Каждый комплект состоит из двух или трех линз (глазных, средних и полевых) диаметром от 8 до 36 мм.

Каждый окуляр состоит из следующих частей:

Ствол 1,25 дюйма с внешней резьбой с шагом 1,5 мм,

Корпус с соответствующей внутренней резьбой,

Две или три проставки для линз, по одной для глазной линзы, средней линзы (если она используется) и полевой линзы.

Гибкая защита глаз.

Я сделал их из АБС-пластика, за исключением гибких защитных очков. ABS более прочный, легкий и имеет менее глянцевую поверхность, чем PLA. Защитные очки напечатаны из черного ТПУ.

Вертикальное разрешение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Распечатать все детали можно без подставок, но некоторые файлы при нарезке необходимо перевернуть на 180°.

Я сравнил эти окуляры с коммерческими окулярами Meade. Окуляры, напечатанные на 3D-принтере, очень выгодно отличаются от других. Есть небольшие искажения по краям и некоторая хроматическая аберрация. На изображении Луны на некоторых из этих моделей видны цветные полосы, тогда как окуляры Meade бесцветны. Поле зрения 7-мм окуляра очень узкое. Контрастность такая же или даже лучше, чем у линз Meade, и я не замечаю никаких внутренних отражений.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,12 мм

Заполнение:

20%

Нить: внутренняя ABS и TPU, черная

Примечания:

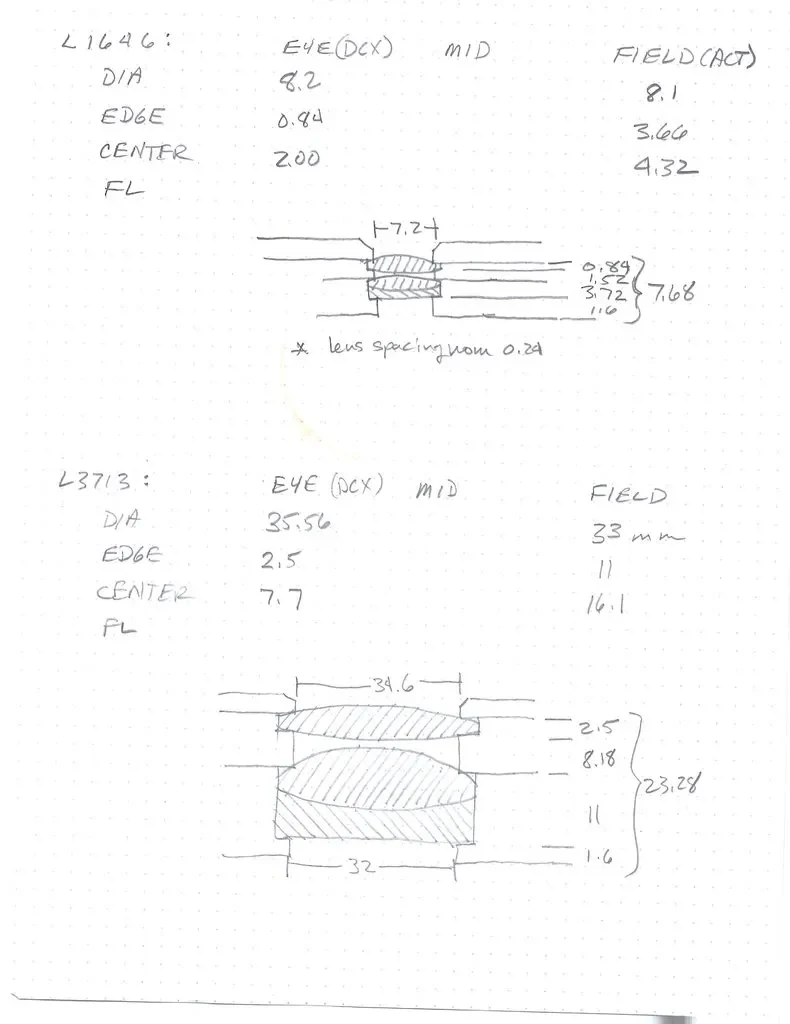

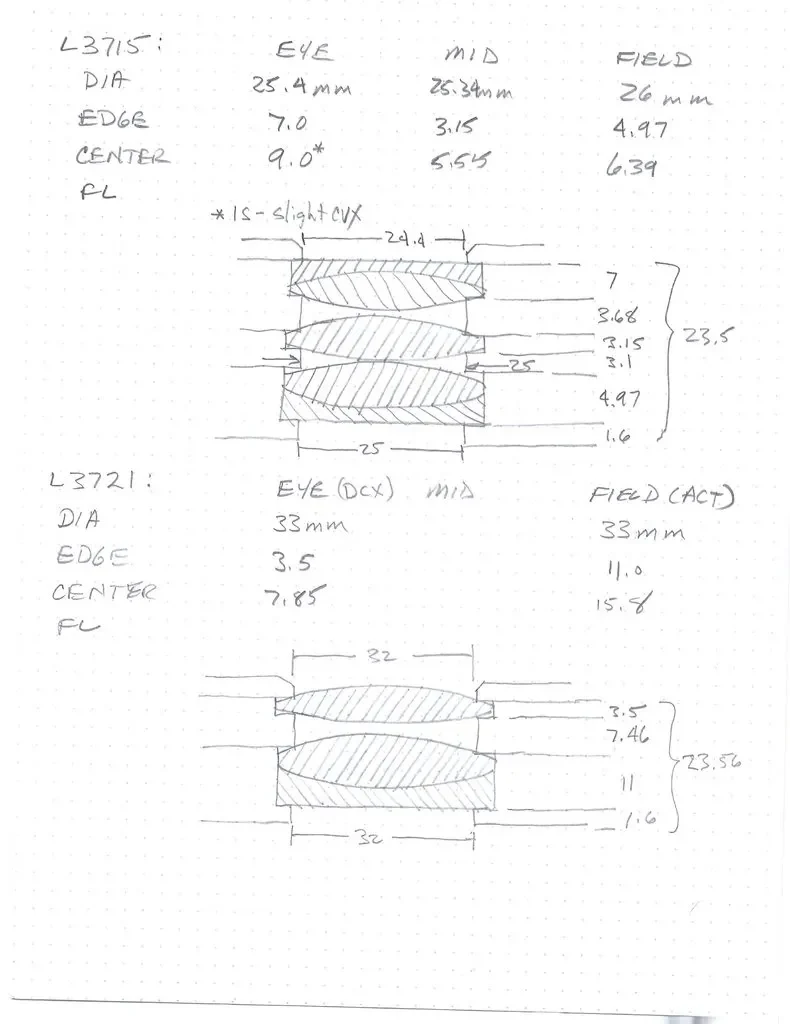

Все детали изготовлены из АБС-пластика, за исключением гибких защитных очков, которые изготовлены из ТПУ. Будьте осторожны при сборке линз; они должны быть правильно ориентированы и расположены в правильном порядке. Surplus Shed предоставляет информационный листок с линзами, но не дает подробностей о возможных конструкциях. Они уточняют, что линзы «должны располагаться как можно ближе, но не соприкасаться». В моей конструкции номинальное расстояние составляет 0,48 мм, и это, кажется, работает хорошо. Зазор между линзами и проставками составляет 0,3 мм. Кажется, это хорошо удерживает линзы на месте, но позволяет им легко вставляться в проставки. Вертикальное разрешение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Вы можете распечатать все детали без подставок, но при нарезке оба корпуса (внутренняя и наружная резьба) необходимо перевернуть на 180°.
