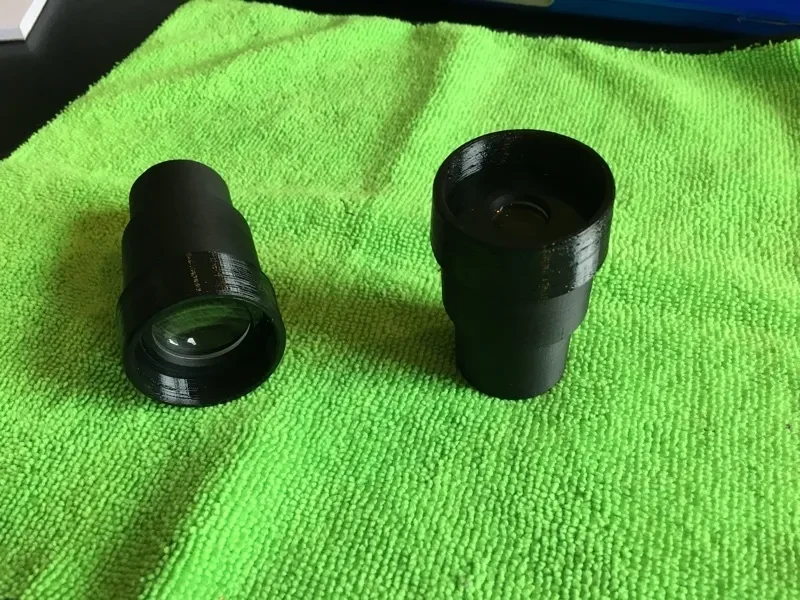

Окуляры телескопа, 19 мм и 26 мм, диаметр 1,25 дюйма........

Этот проект был вдохновлен статьей Джерри Олтиона в сентябрьском выпуске журнала Sky & Telescope за 2020 год, стр. 74.

Это два окуляра для астрономического телескопа, изготовленные из наборов линз, доступных на Surplus Shed (surplusshed.com). Они основаны на следующих пунктах:

L1714 Супер Плессль, 26 мм FL

L2075 Плессль, 19 мм FL

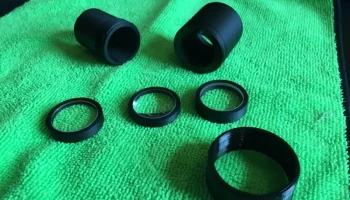

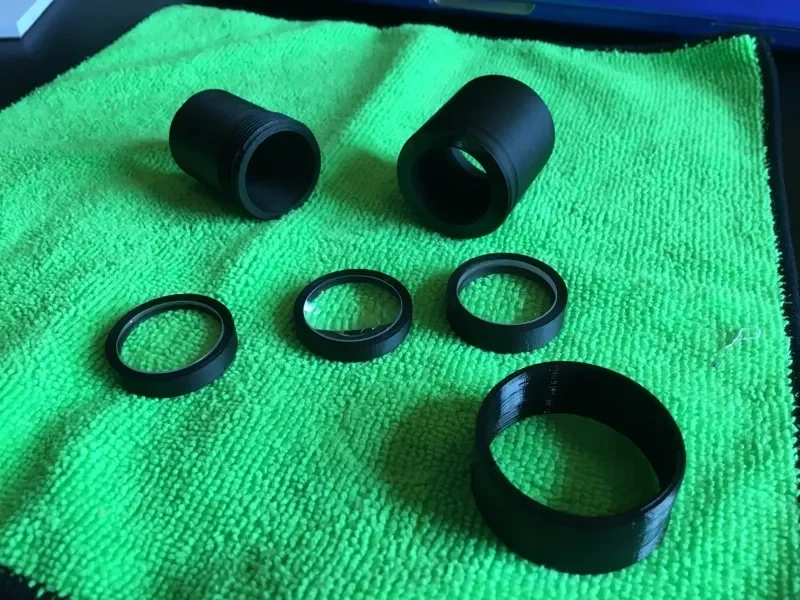

Набор L1714 состоит из линзы для глаз, средней линзы и полевой линзы диаметром 26 мм. В комплект L2075 входят два ахромата диаметром 14 мм.

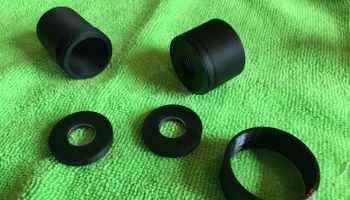

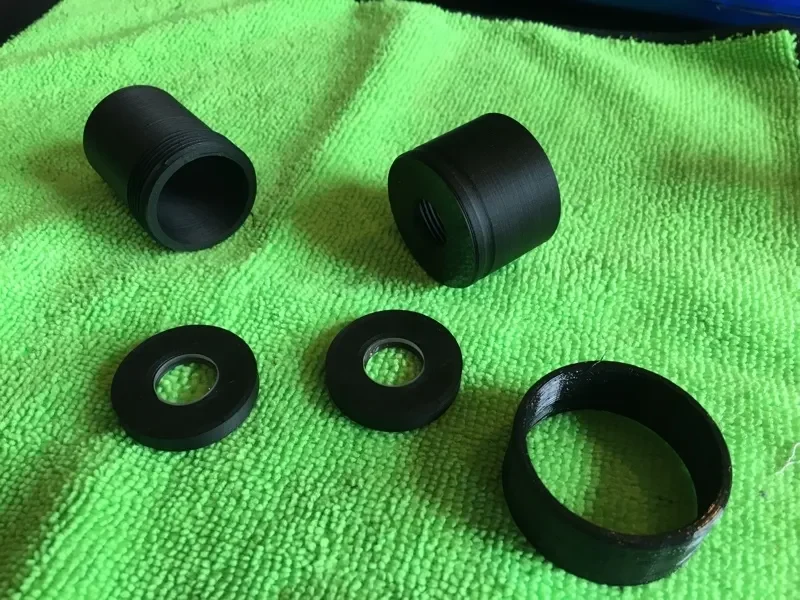

Каждый окуляр состоит из следующих частей:

Ствол 1,25 дюйма, диаметр 33 мм, внешняя резьба с шагом 1,5 мм,

Корпус с соответствующей внутренней резьбой,

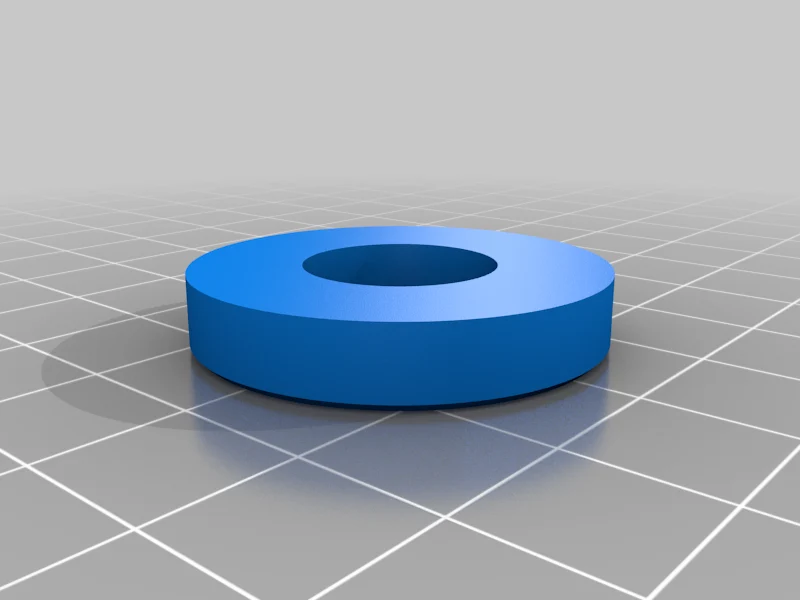

Одна или несколько прокладок для линз. L1714 имеет три различных проставки для линз: по одной для глазной линзы, средней линзы и полевой линзы. В L2075 используются две одинаковые проставки.

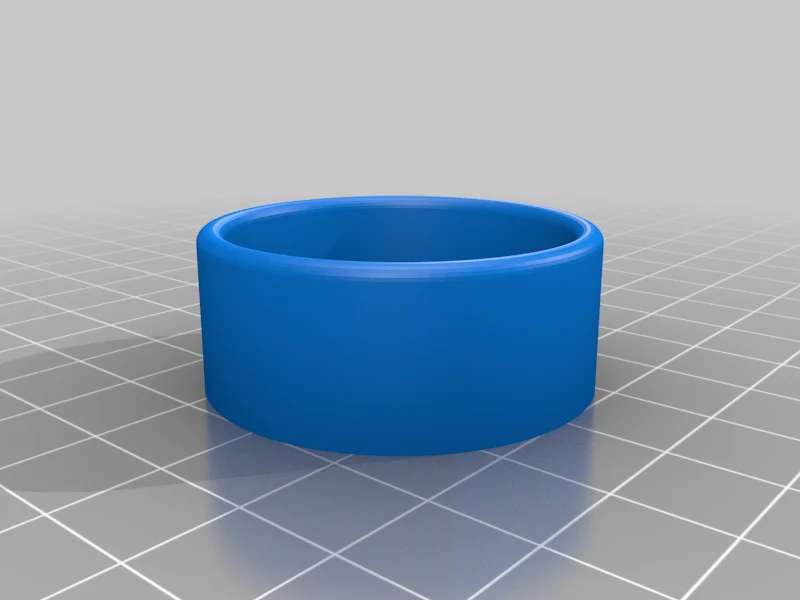

Гибкая защита глаз.

Я сделал их из АБС-пластика, за исключением гибких защитных очков. ABS более прочный, легкий и имеет менее глянцевую поверхность, чем PLA. Защитные очки напечатаны из черного ТПУ.

Вертикальное разр��шение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Вы можете распечатать все детали без подставок, но некоторые файлы при нарезке может потребоваться перевернуть на 180°.

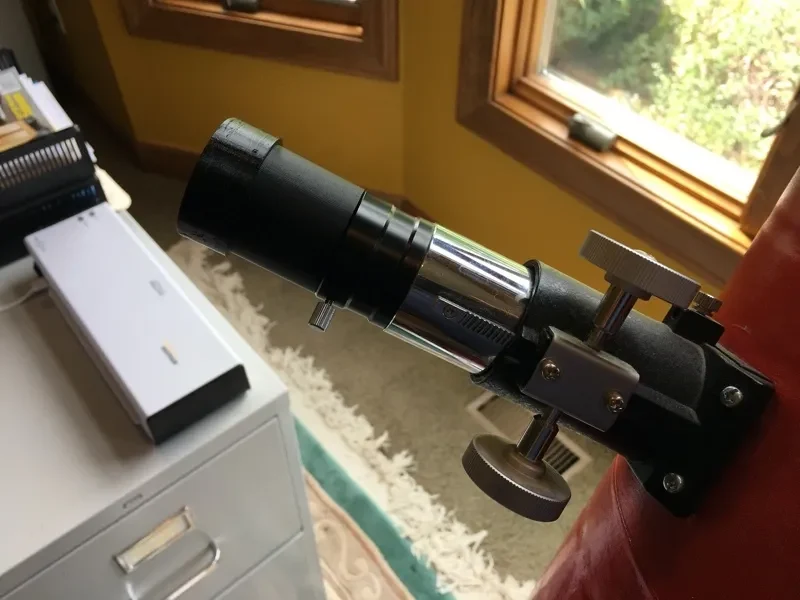

Я сравнил изображение, полученное через объектив 26 мм, с изображением, полученным через коммерческий 26-мм объектив Super Plössl от Meade. Окуляр, напечатанный на 3D-принтере, очень ��ыгодно отличается от коммерческого окуляра. По краям немного больше искажений и некоторая хроматическая аберрация. На изображении Луны видны цветные полосы, тогда как окуляр Мида бесцветен. Контраст такой же или даже лучше, чем у объектива Мида, и я не замечаю никаких внутренних отражений.

Окуляр 19 мм по крайней мере не уступает окуляру 26 мм. Хроматических аберра��ий почти нет.

Вид через любую линзу с 2X Barlow впечатляет.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,12 мм

Заполнение:

20%

Нить: внутренняя ABS и TPU, черная.

Примечания:

Все детали изготовлены из АБС-пластика, за исключением гибких защитных очков, которые изготовлены из ТПУ. Будьте осторожны при сборке линз; они должны быть правильн�� ориентированы и расположены в правильном порядке. Surplus Shed предоставляет информационный листок с линзами, но не дает подробностей о возможных конструкциях. Они уточняют, что линзы «должны располагаться как можно ближе, но не соприкасаться». В моей конструкции номинальное расстояние составляет 0,48 мм, и это, кажется, работает хорошо. Зазор между линзами и проставками составляет 0,3 мм. Кажется, это хорошо удерживает линзы на месте, но позволяет им легко вставляться в проставки.

Вертикальное разрешение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Вы можете распечатать все детали без подставок, но некоторые файлы при нарезке может потребоваться перевернуть на 180°.
