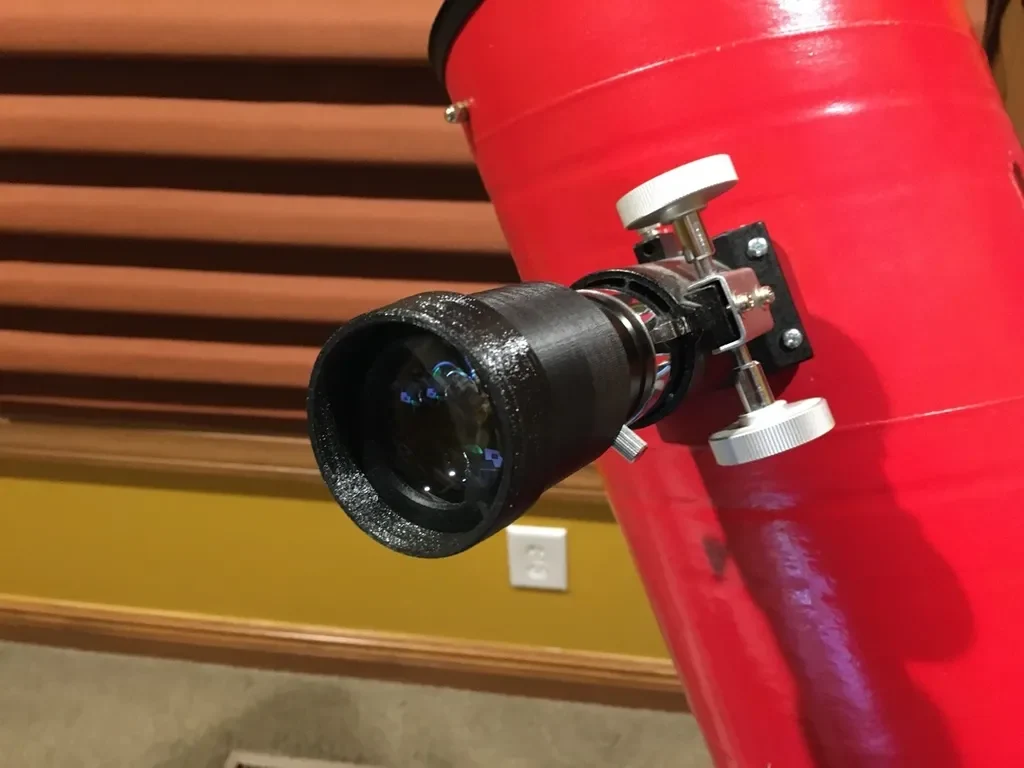

Окуляры телескопа, 26 мм и 28 мм, диаметр 1,25 дюйма........

Этот проект был вдохновлен статьей Джерри Олтиона в сентябрьском выпуске журнала Sky & Telescope за 2020 год, стр. 74.

Это два окуляра для астрономического телескопа, изготовленные из наборов линз, доступных на Surplus Shed (surplusshed.com). Они основаны на следующих пунктах:

L3973 Модифицированный Плессль, 26 мм FL

L3820 Модифицированный Плессль, 28 мм FL

Каждый комплект состоит из трех линз (глазная, средняя и полевая) диаметром от 33 мм до 35,5 мм.

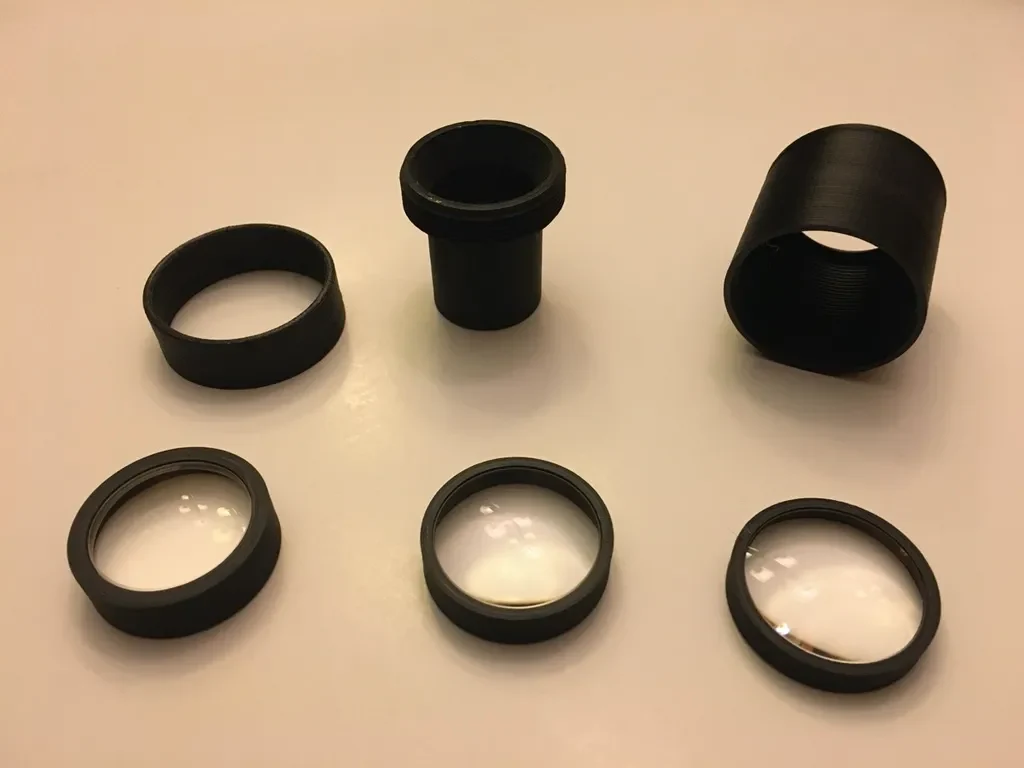

Каждый окуляр состоит из следующих частей:

Ствол длиной 1,25 дюйма, диаметр 42,6 мм, наружная резьба с шагом 1,5 мм,

Корпус с соответствующей внутренней резьбой,

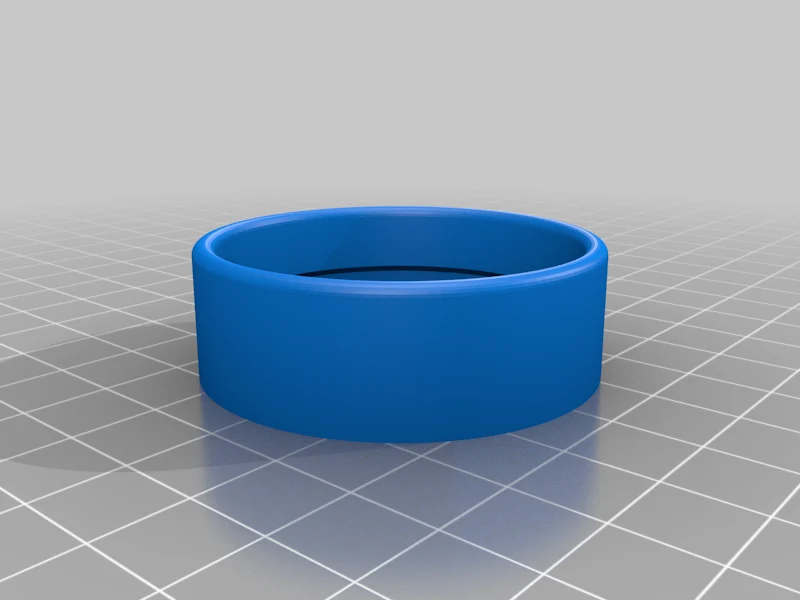

Три прокладки для линз: по одной для глазной линзы, средней линзы и полевой линзы.

Гибкая защита глаз.

Я сделал их из АБС-пластика, за исключением гибких защитных очков. ABS более прочный, легкий и имеет менее глянцевую поверхность, чем PLA. Защитные очки напечатаны из черного ТПУ.

Вертикальное разрешение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Вы может�� распечатать все детали без подставок, но некоторые файлы при нарезке может потребоваться перевернуть на 180°.

Я еще не использовал эти окуляры под ночным небом. Я сравнил свою предыдущую модель с коммерческим 26-миллиметровым Super Plössl от Meade. Окуляр, напечатанный на 3D-принтере, очень выгодно отличается от коммерческого окуляра. По краям немного больше искажений и некоторая хроматическая аберрация. На изображении Луны видны цветные полосы, тогда как окуляр Мида бесцветен. Контраст такой же или даже лучше, чем у объектива Мида, и я не замечаю никаких внутренних отражений.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,12 мм

Заполнение:

20%

Нить: внутренняя ABS и TPU, черная

Примечания:

Все детали изготовлены из АБС-пластика, за исключением гибких защитных очков, которые изготовлены из ТПУ. Будьте осторожны при сборке линз; они должны быть правильно ориентированы и расположены в правильном порядке. Surplus Shed предоставляет информационный листок с линзами, но не дает подробностей о возможных конструкциях. Они уточняют, что линзы «должны располагаться как можно ближе, но не соприкасаться». В моей конструкции номинальное расстояние составляет 0,48 мм, и это, кажется, работает хорошо. Зазор между линзами и проставками составляет 0,3 мм. Кажется, это хорошо удерживает линзы на месте, но позволяет им легко вставляться в проставки.

Вертикальное разрешение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Вы можете распечатать все детали без подставок, но некоторые файлы пр�� нарезке может потребоваться перевернуть на 180°.
