Окуляр телескопа, 32 мм, диаметр 2 дюйма............

Этот проект был вдохновлен статьей Джерри Олтиона в сентябрьском выпуске журнала Sky & Telescope за 2020 год, стр. 74.

Это окуляр для астрономического телескопа, изготовленный из наборов линз, доступных на Surplus Shed (surplusshed.com). Это основано на следующем пункте:

L3715 Эрфле, 32 мм FL

Этот набор состоит из трех линз (глазная, средняя и полевая) диаметром примерно от 25 до 26 мм.

Это ремикс 32-мм объектива Erfle для 2-дюймового фокусера. Оригинал здесь: https://www.thingiverse.com/thing:4597001.

ВАЖНО: я не распечатывал этот конкретный окуляр. Я переделал четыре других окуляра для 2-дюймового фокусера, и все они напечатались без проблем. ТАКЖЕ размеры (диаметр, толщина) линз в наборах линз Surplus Shed не совпадают на 100%. Вы можете обнаружить, что линзы плохо помещаютс�� в проставки для линз.

Окуляр состоит из следующих частей:

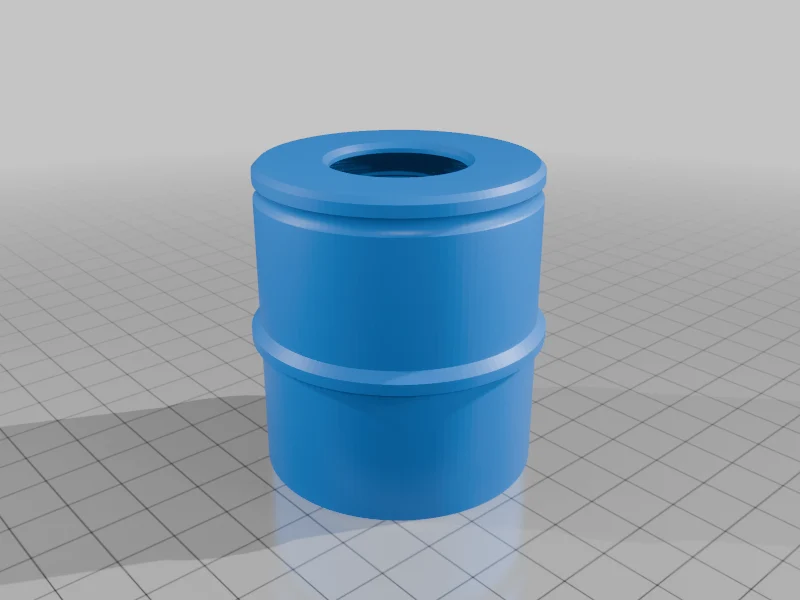

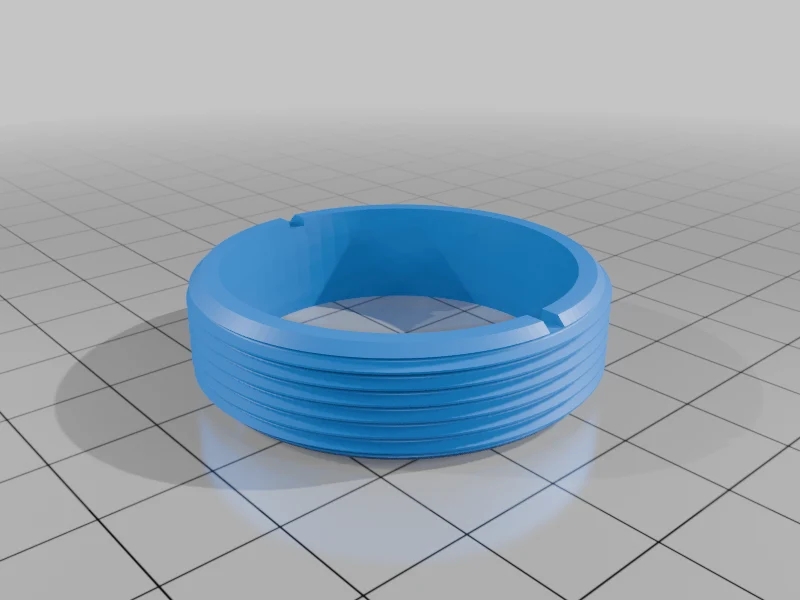

Ствол 2 дюйма с внешней резьбой с шагом 1,5 мм,

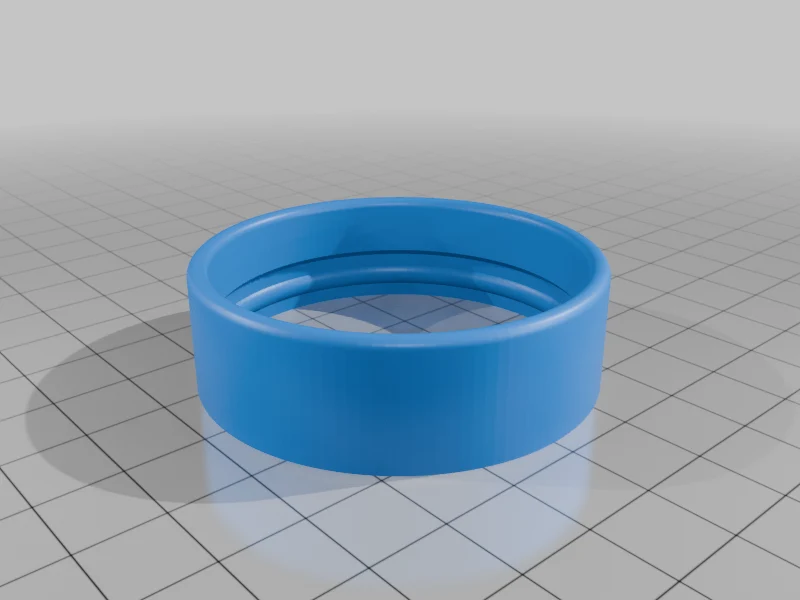

Корпус с соответствующей внутренней резьбой,

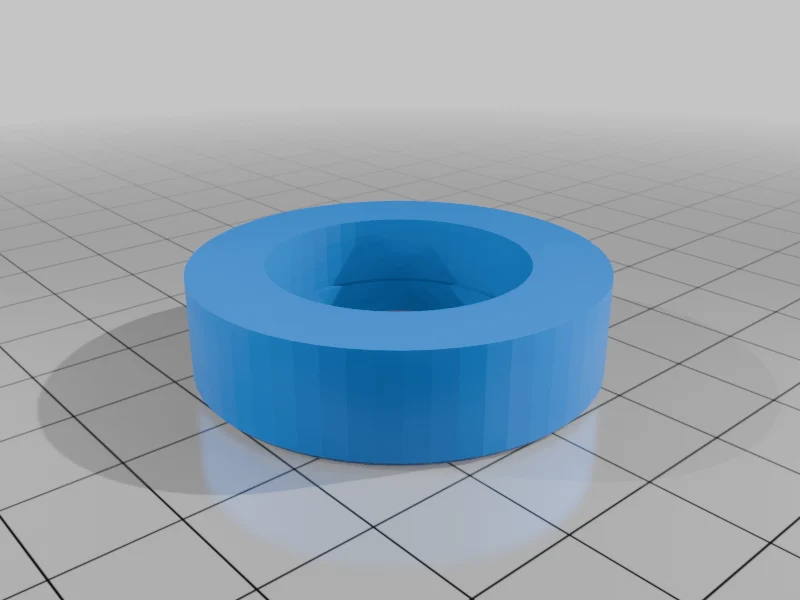

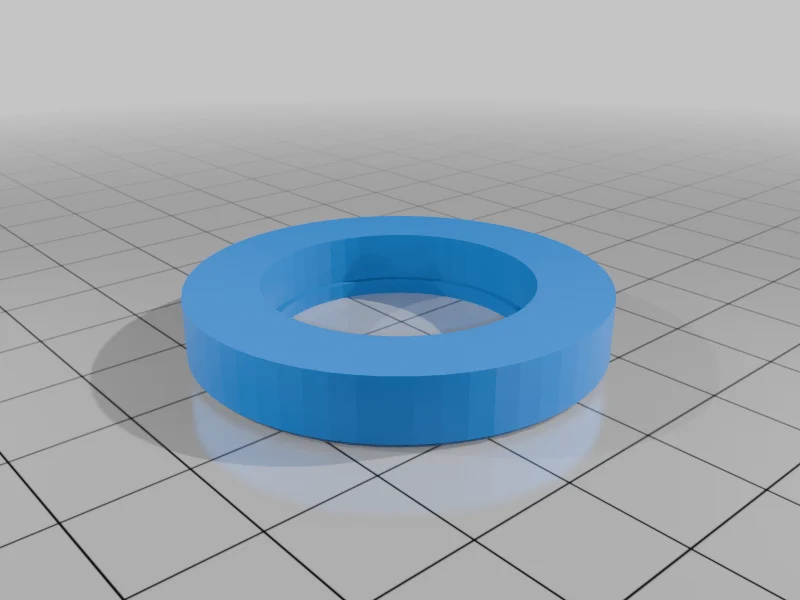

Три прокладки для линз: по одной для глазной линзы, средней линзы и полевой линзы.
Гибкая защита глаз.

Я сделал их из АБС-пластика, за исключением гибких защитных очков. ABS более прочный, легкий и имеет менее глянцевую поверхность, чем PLA. Защитные очки напечатаны из черного ТПУ.

Вертикальное разрешение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Распечатать все детали можно без подставок, но некоторые файлы при нарезке необходимо перевернуть на 180°.

Я сравнил эти окуляры с коммерческими окулярами Meade. Окуляры, напечатанные на 3D-принтере, очень выгодно отличаются от других. Есть небольшие искажения по краям и некоторая хроматическая аберрация. На изображении Луны на некоторых из этих моделей видны цветные полосы, тогда как окуляры Meade бесцветны. Поле зрения 7-мм окуляра очень узкое. Контрастность такая же или даже лучше, чем у линз Meade, и я не замечаю никаких внутренних отражений.

Настройки печати Производитель принтера: Anet

Принтер: А8

Плоты: Нет Опоры: Нет Разрешение: 0,12 мм

Заполнение: 20%

Марка нити: Inland

Цвет нити: черный

Материал нити: АБС и ТПУ.

Примечания: Все детали изготовлены из АБС-пластика, за исключением гибких защитных очков, которые изготовлены из ТПУ. Будьте осторожны при сборке линз; они должны быть правильно ориентированы и расположены в правильном порядке. Surplus Shed предоставляет информационный листок с линзами, но не дает подробностей о возможных конструкциях. Они уточняют, что линзы «должны располагаться как можно ближе, но не соприкасаться». В моей конструкции номинальное расстояние составляет 0,48 мм, и это, кажется, работает хорошо. Зазор между линзами и проставками составляет 0,3 мм. Кажется, это хорошо удерживает линзы на месте, но позволяет им легко вставляться в проставки. Вертикальное разрешение печати важно для получения приемлемого качества ниток. Я напечатал свой с разрешением по вертикали 0,12 мм и скоростью 20 мм/с. Вы можете распечатать все детали без подставок, но при нарезке оба корпуса (внутренняя и наружная резьба) необходимо перевернуть на 180°.

Категория: Физика и астрономия
