Корпус Ардуино

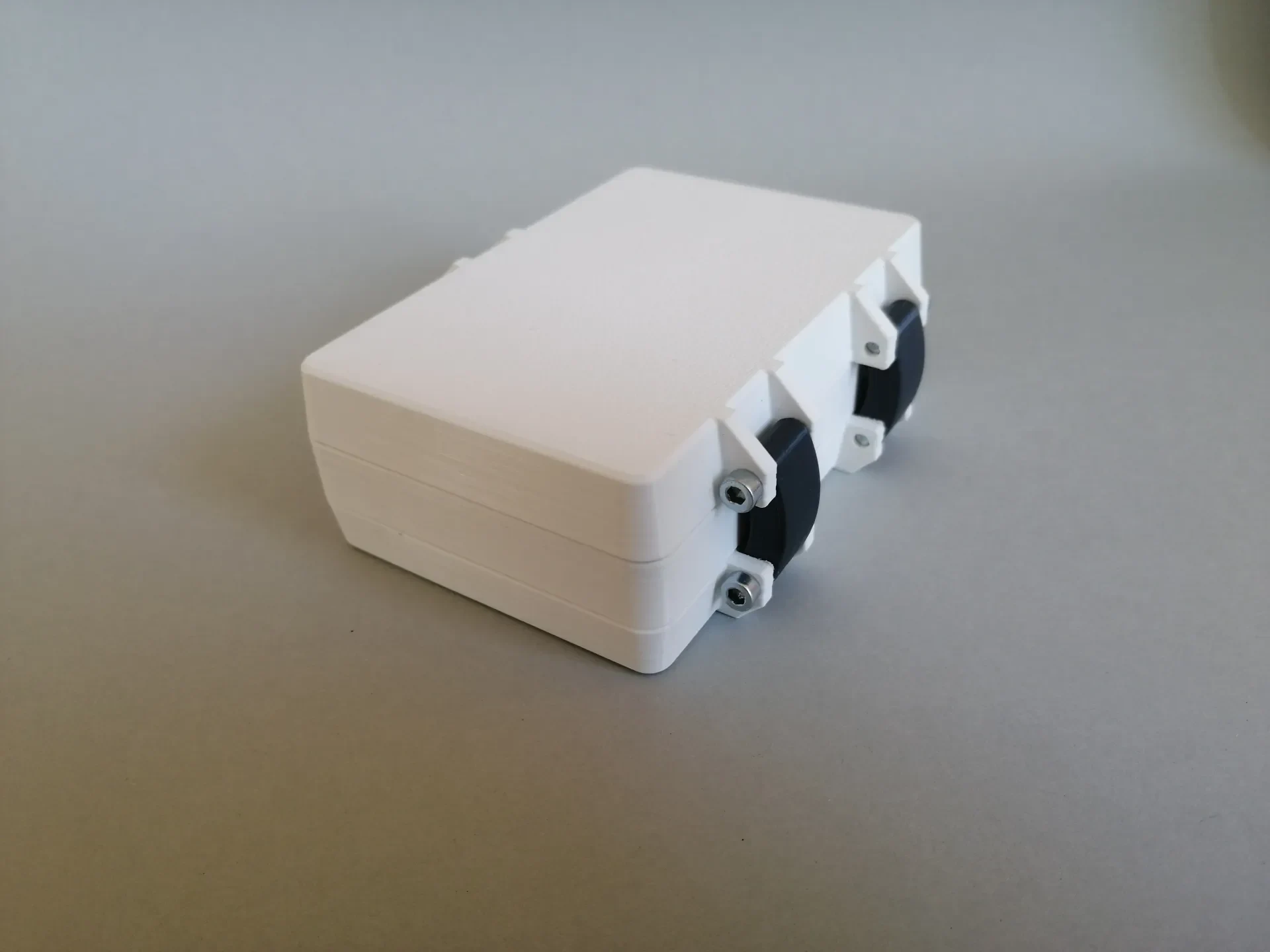

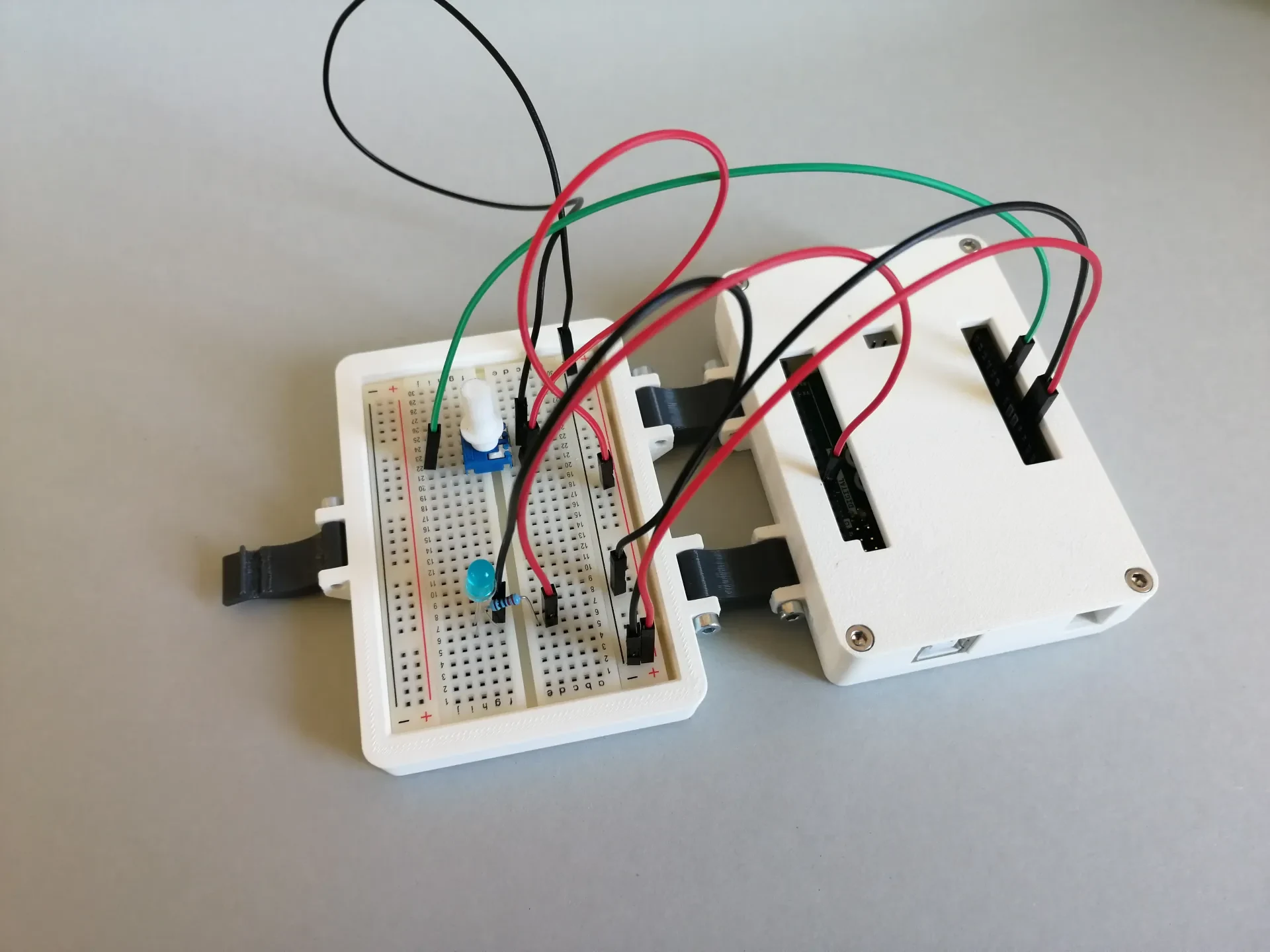

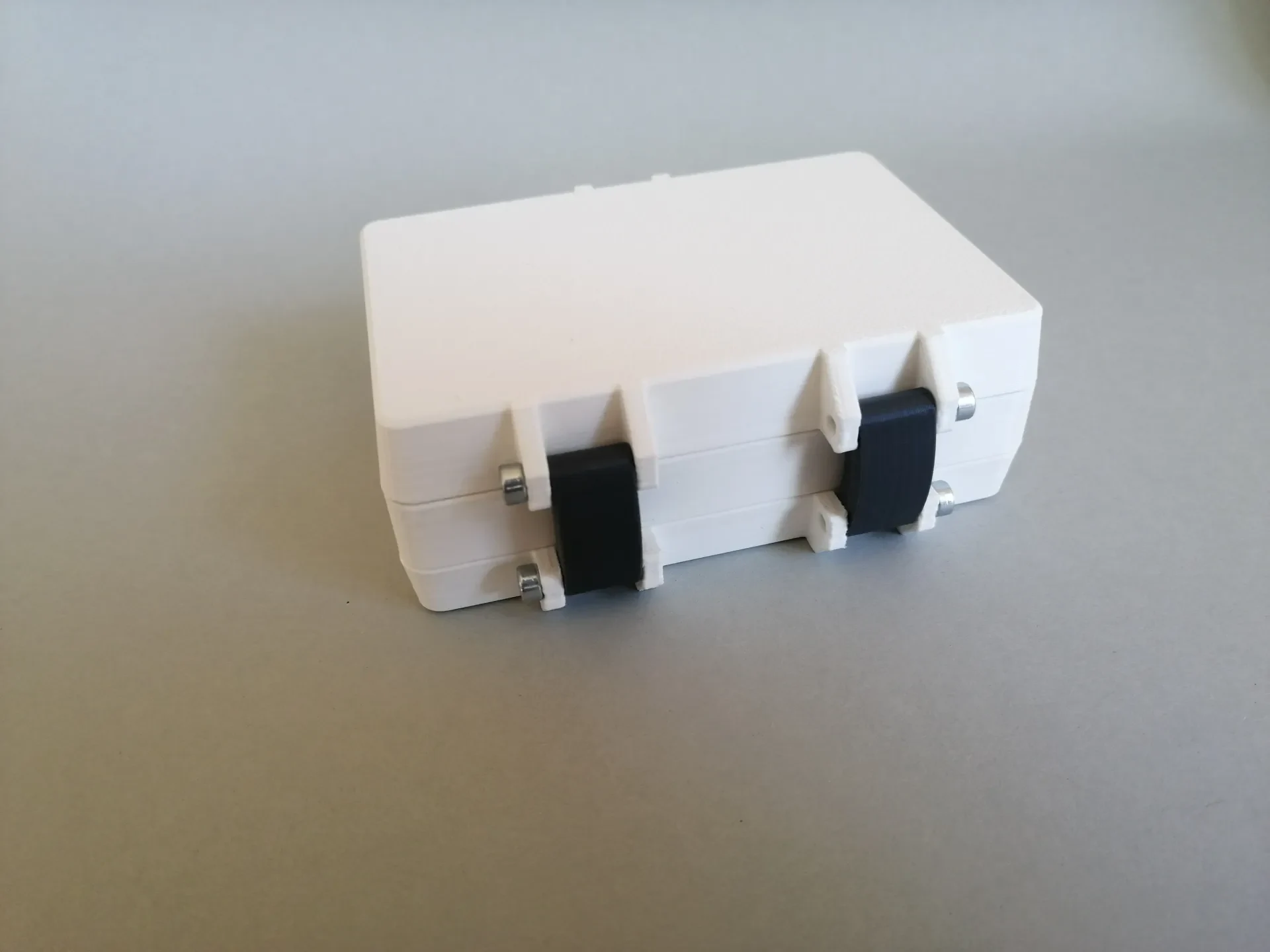

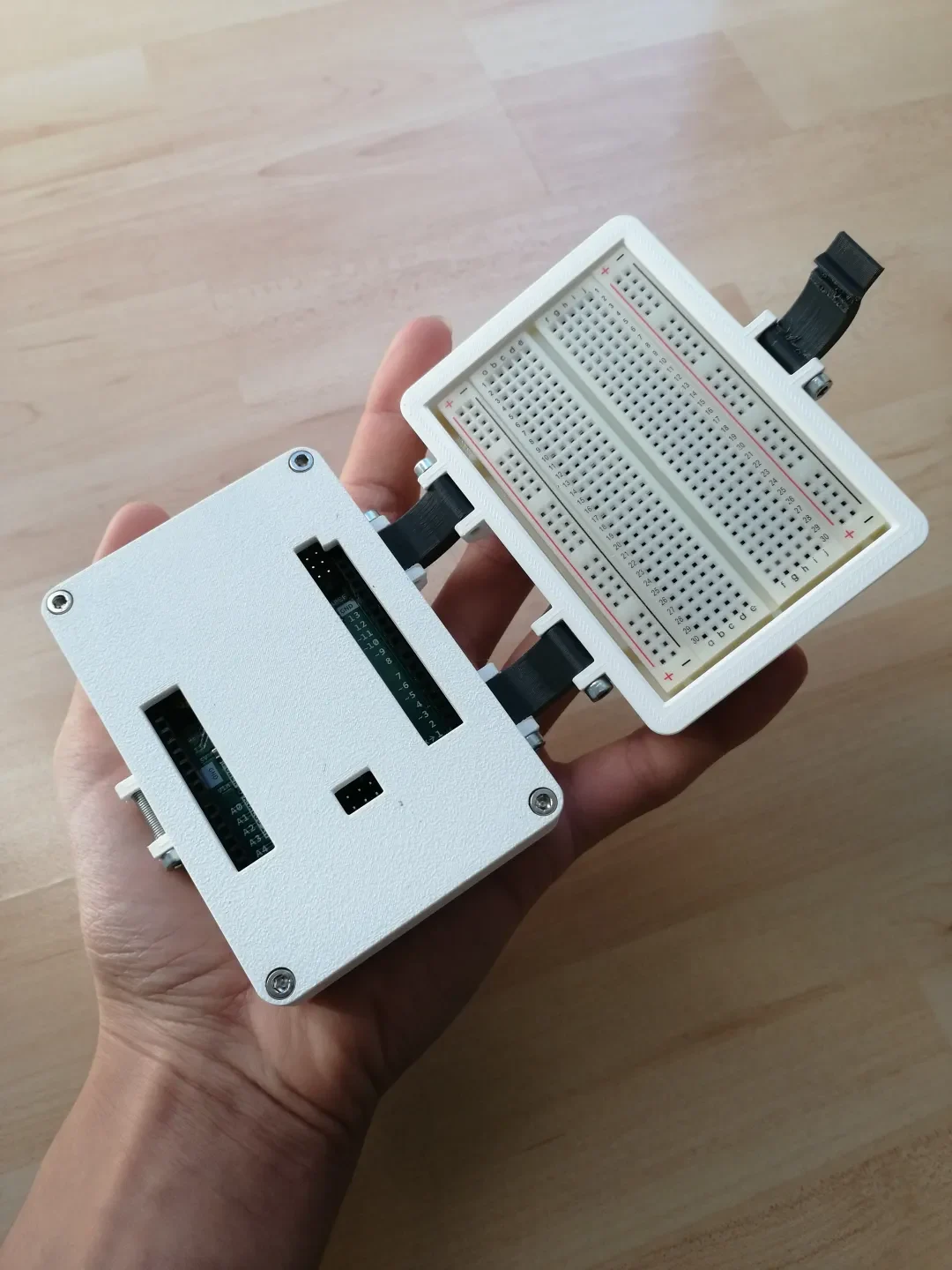

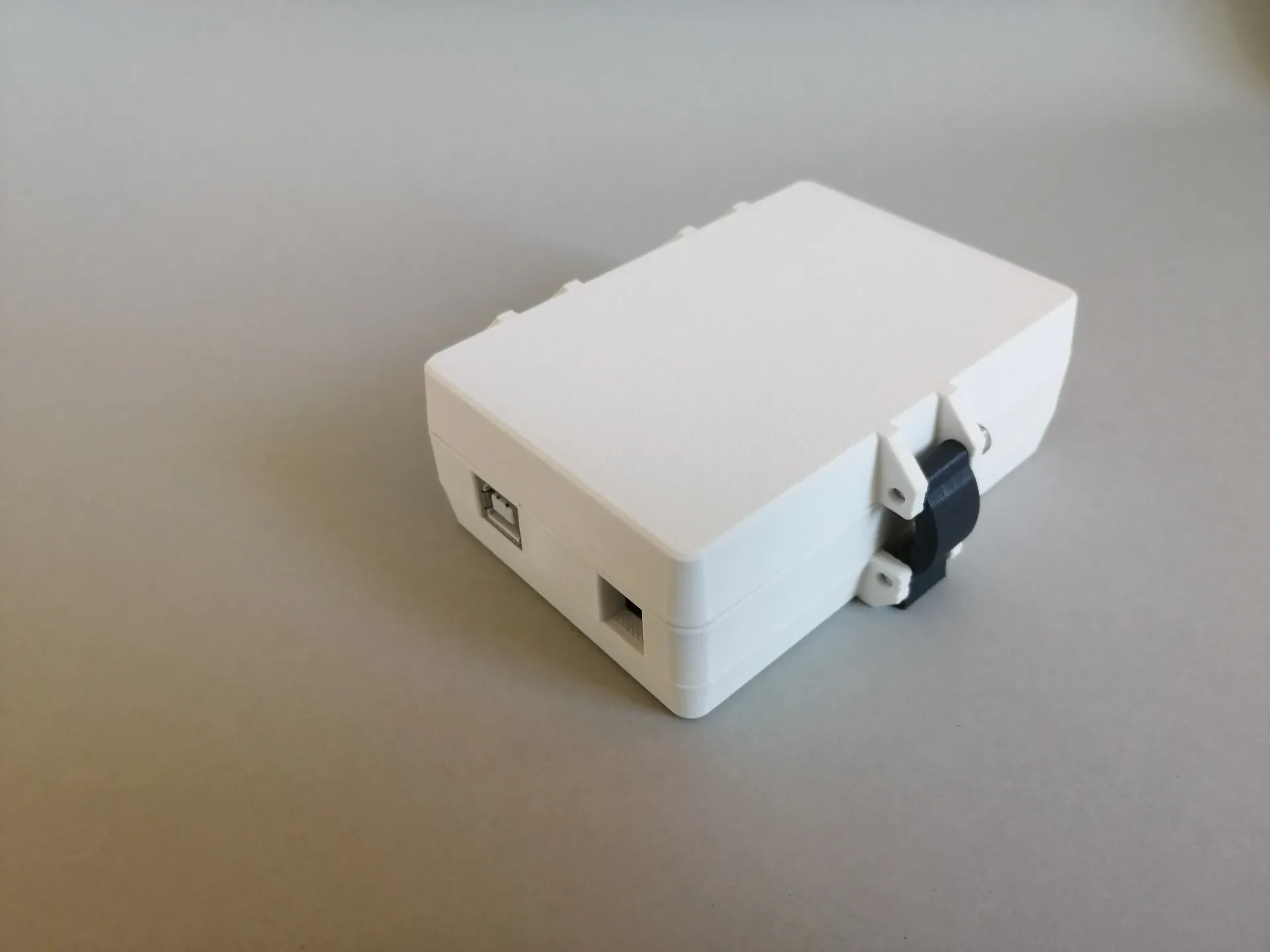

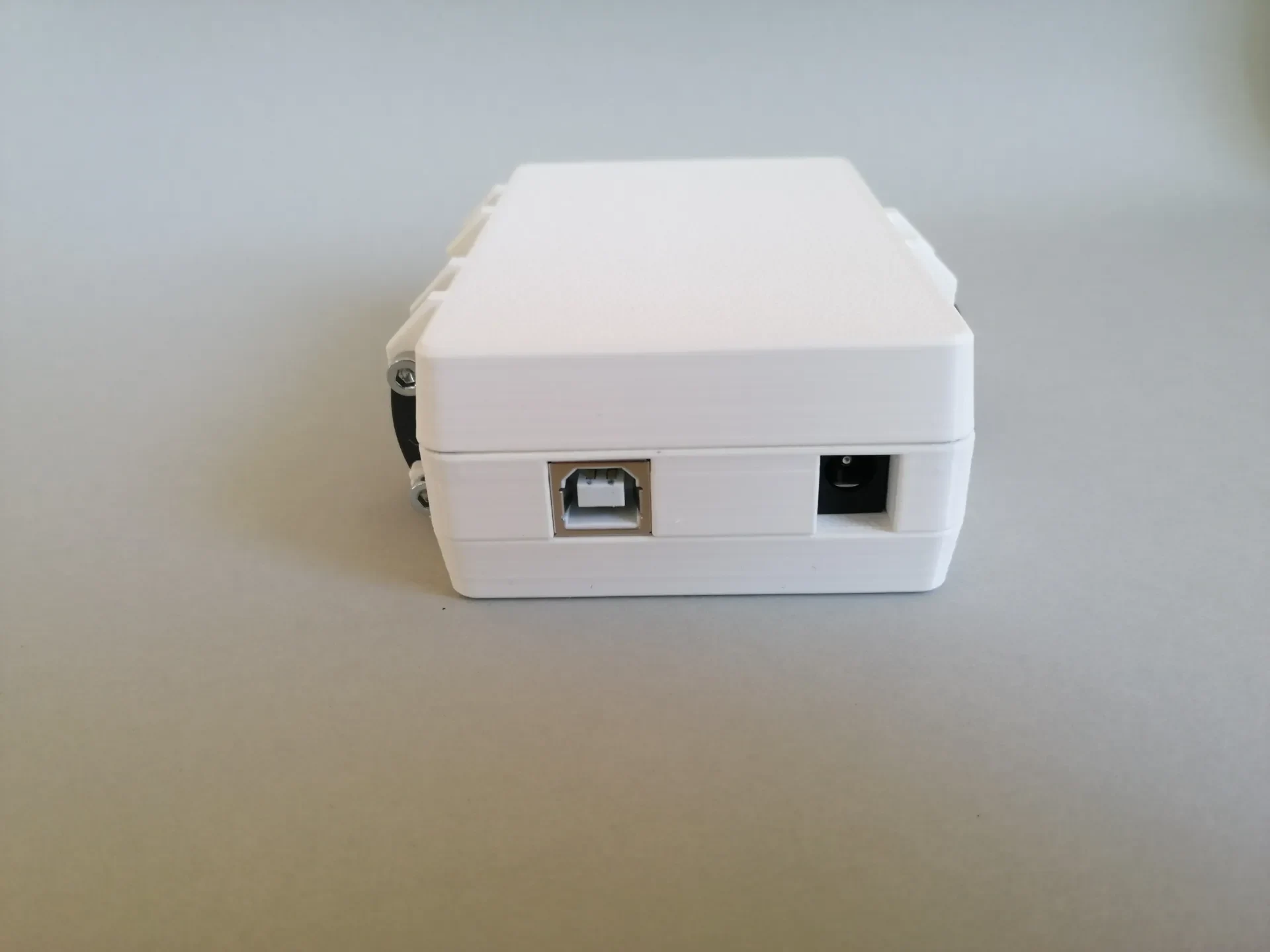

Небольшой футляр, в котором можно носить Arduino Uno и небольшой макет даже в кармане! Все контакты можно использовать для создания хороших проектов, а соединения с ПК и источником питания также можно использовать больше.

Я использовал высоту слоя 0,2 мм, заполнение 15% и напечатал его белым 3D Jake Eco PLA.

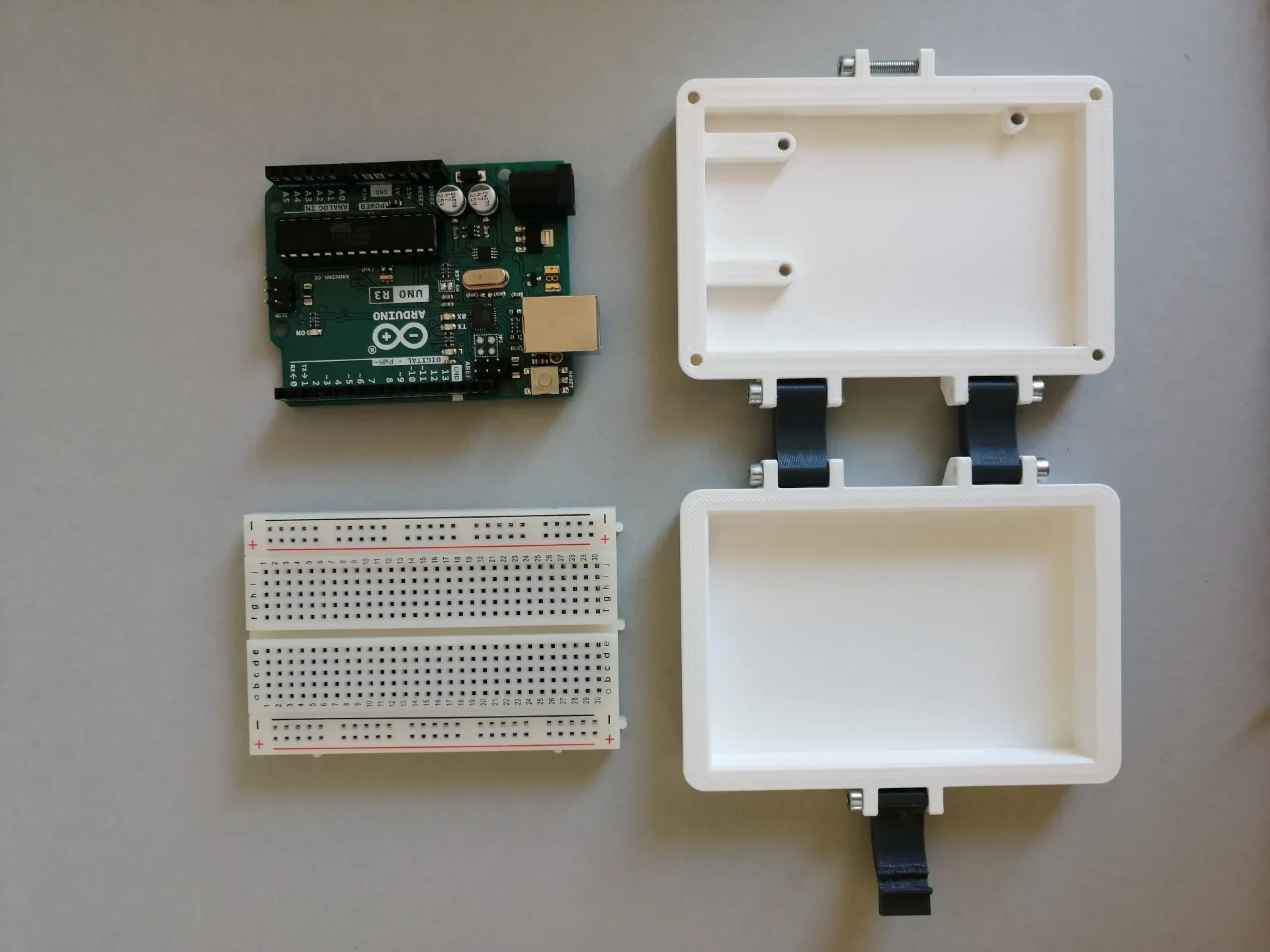

Детали, которые вам нужны:

Файлы STL, напечатанные на 3D-принтере.

10 винтов M3 x 16 мм

4 винта M3 x 8 мм

Как его построить:

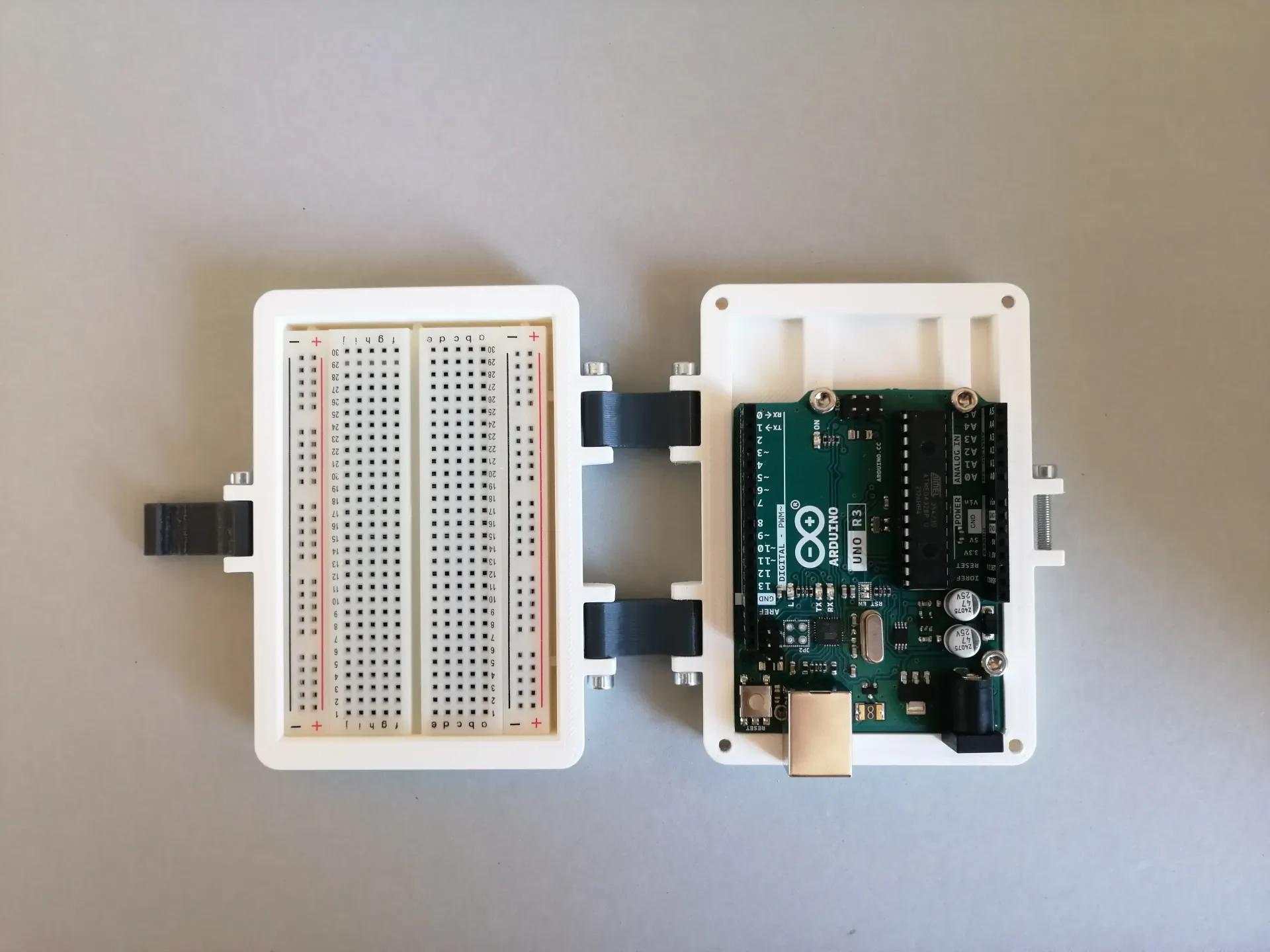

Сначала вкрутите шесть винтов M3 x 16 мм в отверстия крышки и нижней части 2. Обрежьте резьбу, вкрутив винты. Не забудьте вставить три петли, прежде чем затягивать винты. Затем вставьте макетную плату (она должна держаться сама, если не приклеить ее) и закрепите Arduino с помощью трех винтов M3 x 8 мм.

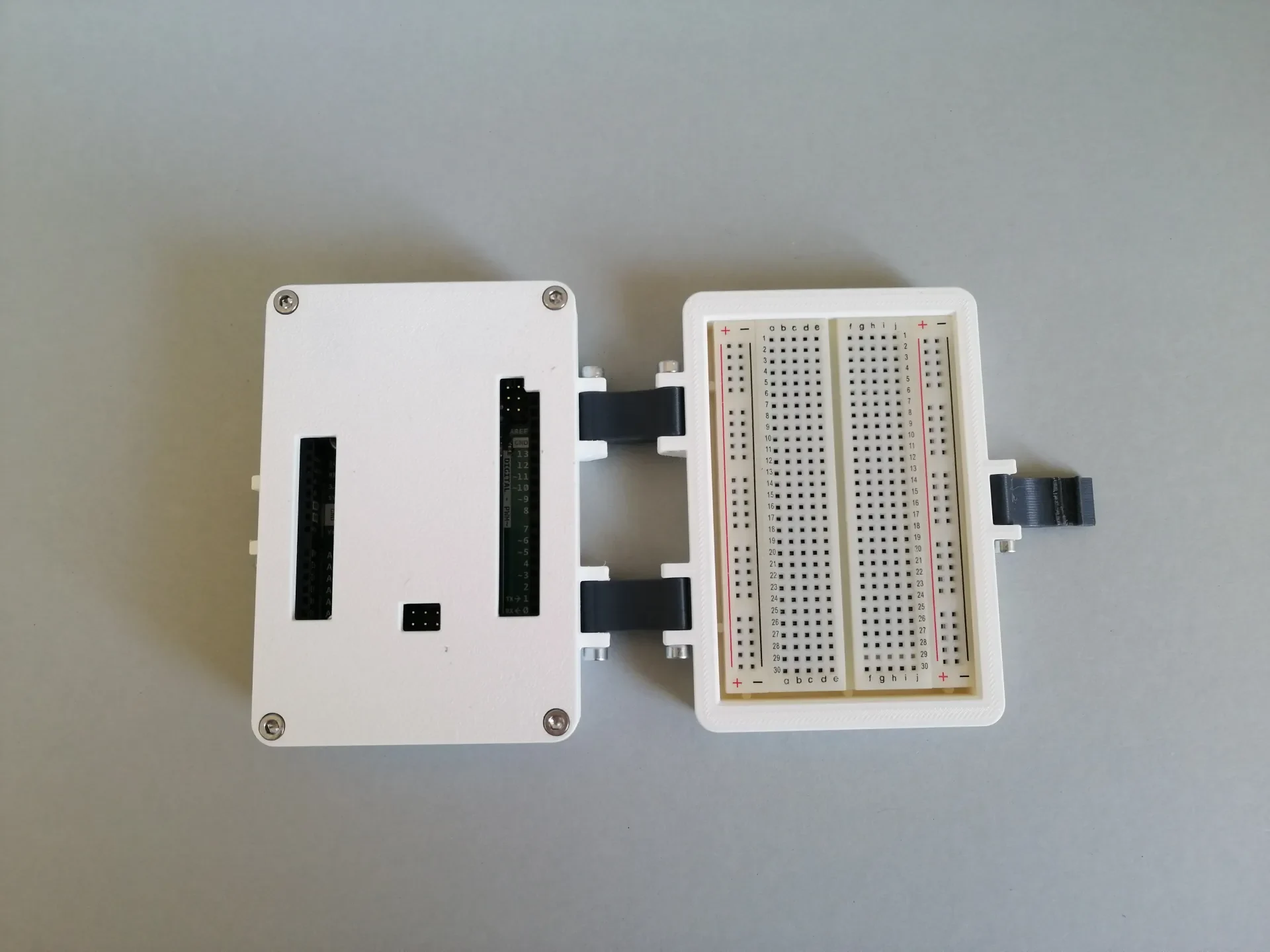

На втором и последнем этапе прикрепите «нижнюю часть 1» четырьмя винтами M3 x 16 мм, и все готово!

Обновление от 30.03.2024:

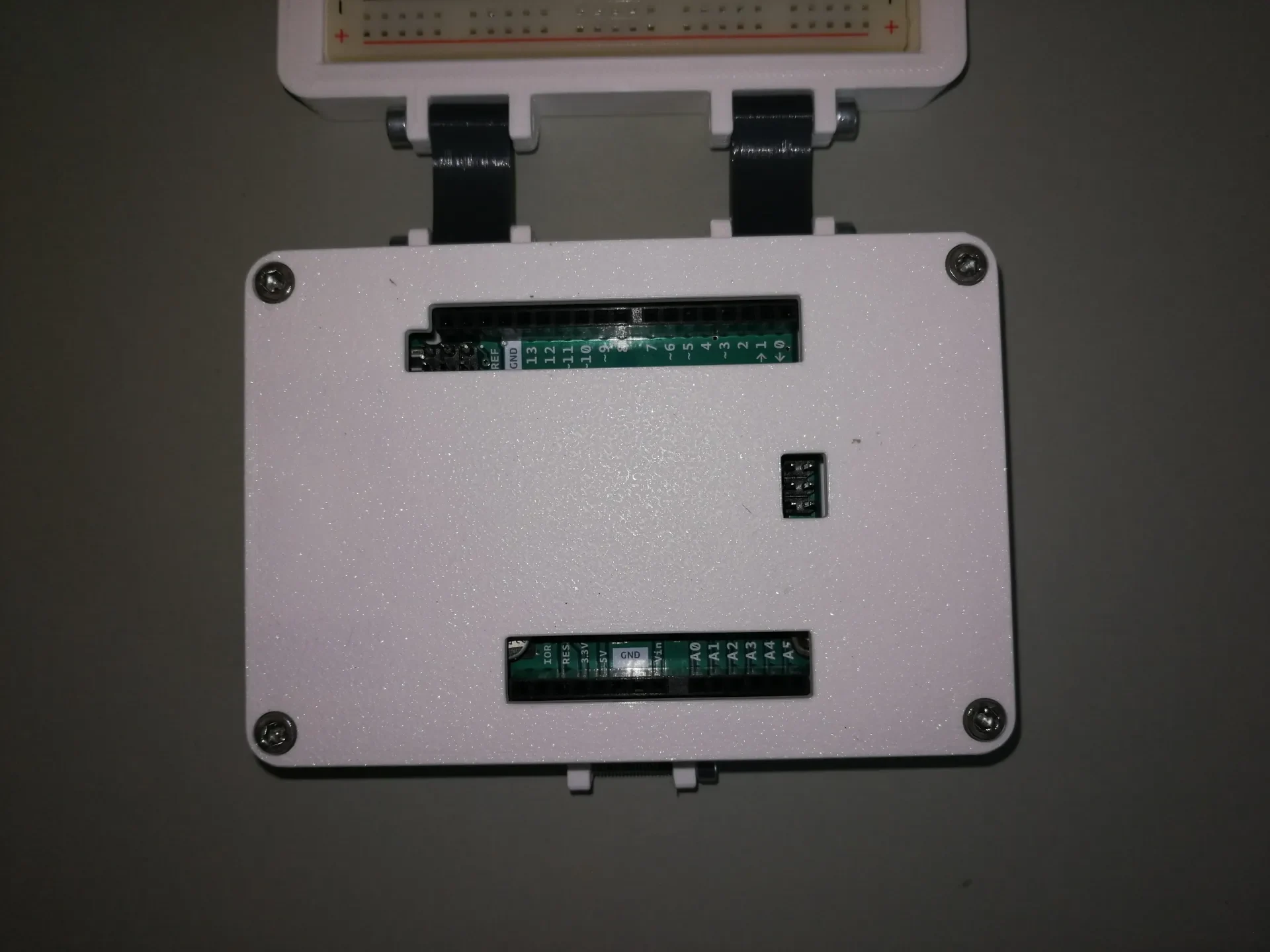

Обновлена «нижняя часть 1» для доступа к кнопке сброса, а также для наблюдения за светодиодами питания и связи на плате Arduino. Новая версия называется «нижняя 1.1».
