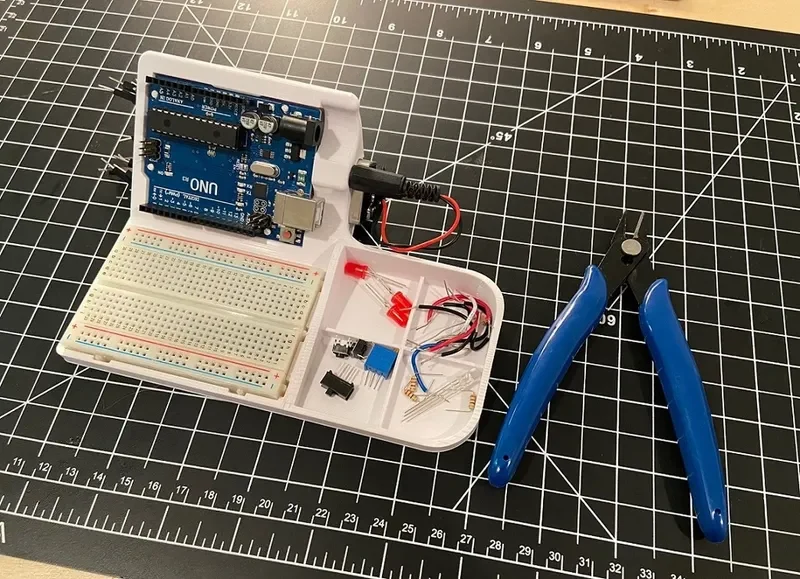

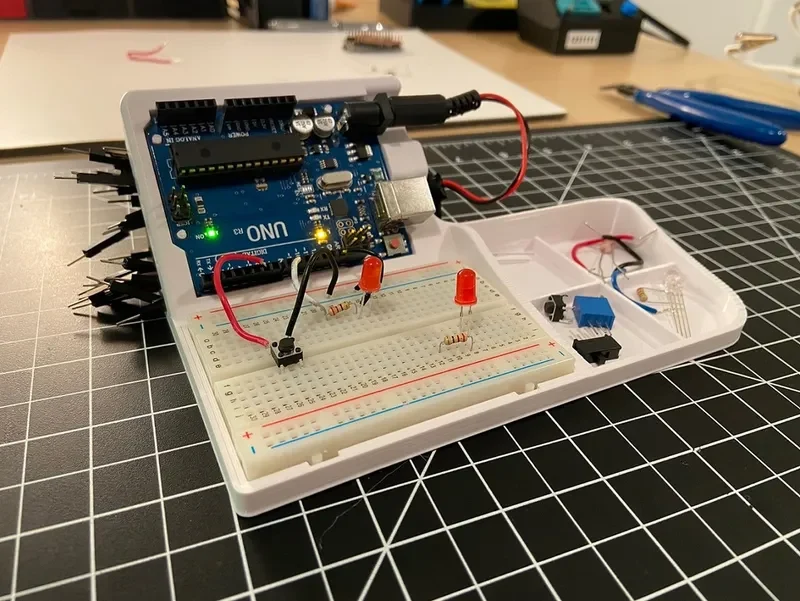

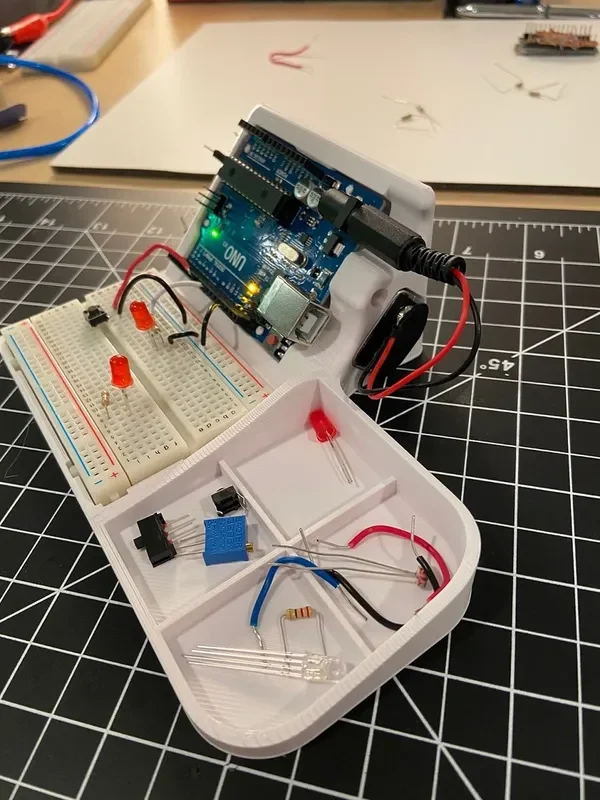

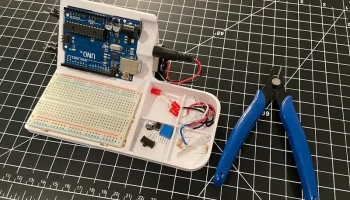

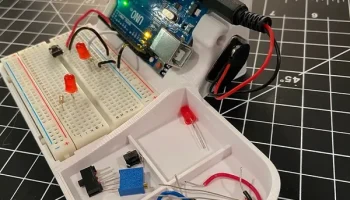

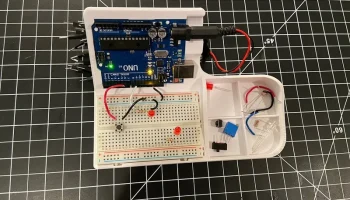

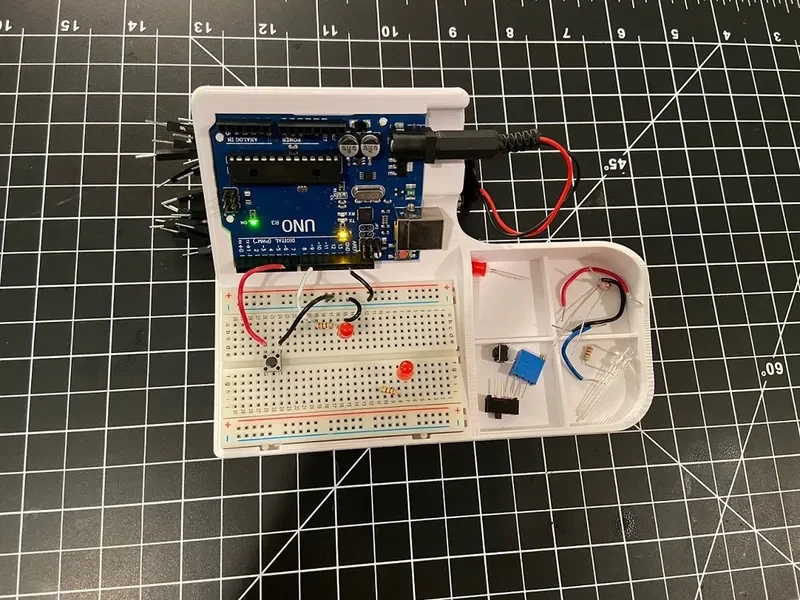

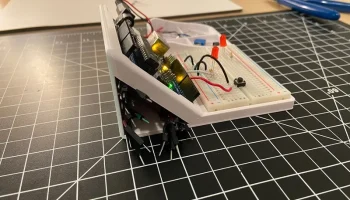

Держатель макетной платы Arduino Uno

Всем привет!

Это мой первый дизайн в Fusion, созданный с нуля, но я очень доволен результатом. Я использую его уже пару месяцев, и он соответствует всем требованиям, которые я искал.

Мои пожелания к этому проекту

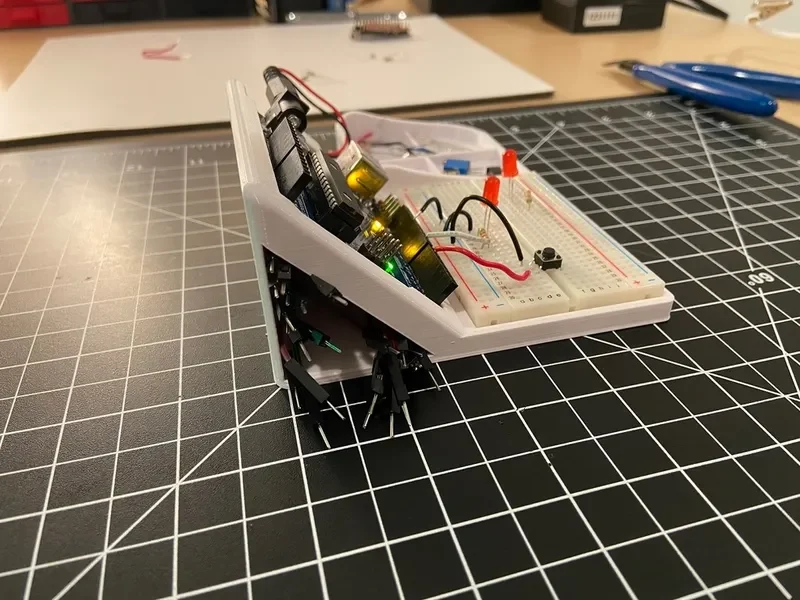

Поставьте Uno под углом 45 градусов, чтобы с ним было легче работать.
отсек для теста 9 В
лоток для компонентов
хранилище для перемычек
максимально компактный
легко распечатать
выглядит прилично

Прямо над аккумуляторным отсеком также имеется отверстие для фиксации заглушки ствола диаметром 2,5 дюйма. Это предотвращает выскальзывание аккумулятора при переноске.

Я также загрузил файл шагов на случай, если вы захотите внести какие-либо изменения.

Я также сделал версию, в которой сзади добавлена ​​перемычка и держатель для ручки, но я думаю, что она стала слишком загроможденной. Если кому-то это нужно, просто дайте мне знать, и я загружу.

****РЕМИКС ОТ @DouglasDearin_983625

Ему нужно было дополнительное место для нижнего ряда штифтов UNO, и он воспользовался этой возможностью, чтобы добавить еще несколько лотков. Проверьте ссылку ниже, если она лучше соответствует вашим потребностям.

https://www.printables.com/model/554392-breadboard-arduino-uno-holder-remixed

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

15%

Нить: Любой Любой Любой

Примечания:

Эта модель предназначена для печати полностью без подставок, я все тщательно проверил и разместил элементы так, чтобы вылет составлял 45 градусов или меньше.

Обычно я печатаю линию шириной 0,5 мм, используя сопло 0,4 мм, и скорость печати 50-60 мм/с.

Увеличьте наполнение, если хотите, чтобы лоток был более гравитационным.

Контуров немного, поэтому я бы рекомендовал использовать 5-6 верхних слоев.

Пост-печать

Чтобы закрепить Arduino Uno, поместите нижнюю часть под углом чуть больше 90 градусов, чтобы плата попала под нижний зажим, затем поверните назад, чтобы штифты вошли в плату, осторожно нажмите сверху, чтобы зафиксировать плату на месте, только следите за тем, чтобы ничего не прилагалось, так как это может сломать штырь. Как только она окажется на месте, движение будет очень небольшим, доска останется на месте.
