База для прототипирования Arduino Uno

Цель дизайна:

Я устал от того, что мои прототипы Arduino было так сложно перемещать, а перемычки постоянно вырывались из-за того, что плата была отделена от макетной платы.

Цели этого дизайна были;

Легкое крепление платы Arduino, не нужно возиться с винтами и т. д.
Всю основу необходимо прикрепить к коробке с электронными компонентами для удобства хранения, но при этом ее можно легко снять, чтобы я мог разместить ее на своем рабочем столе.
Макетная плата должна быть постоянно прикреплена к основанию; возьмите макетную плату «стандартного» размера, которую легко купить.

Описание результата:

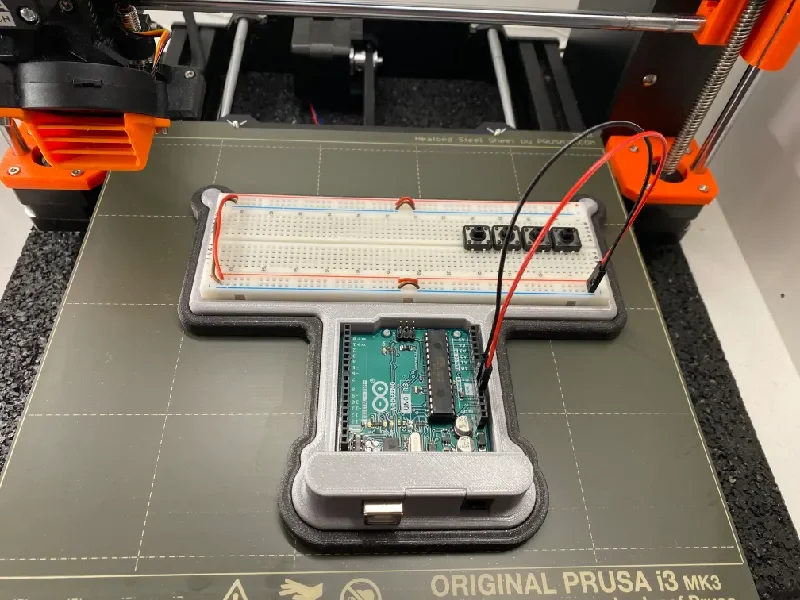

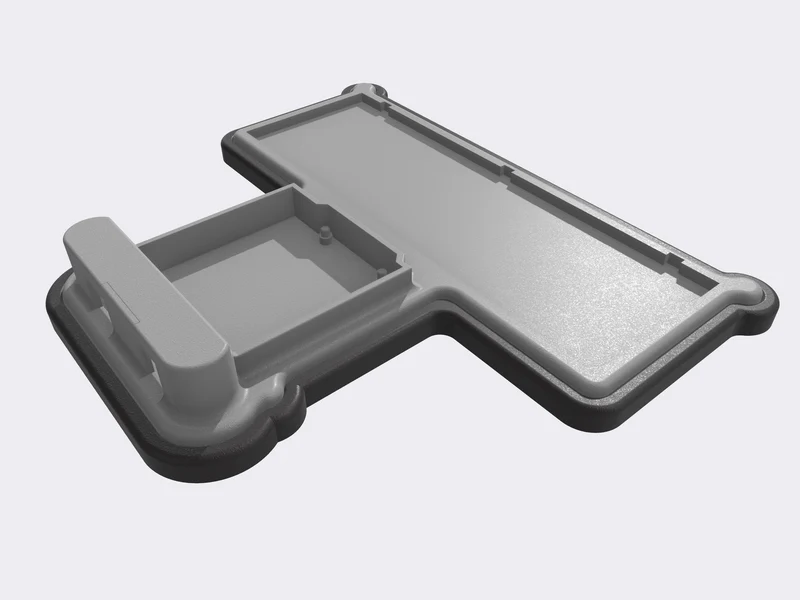

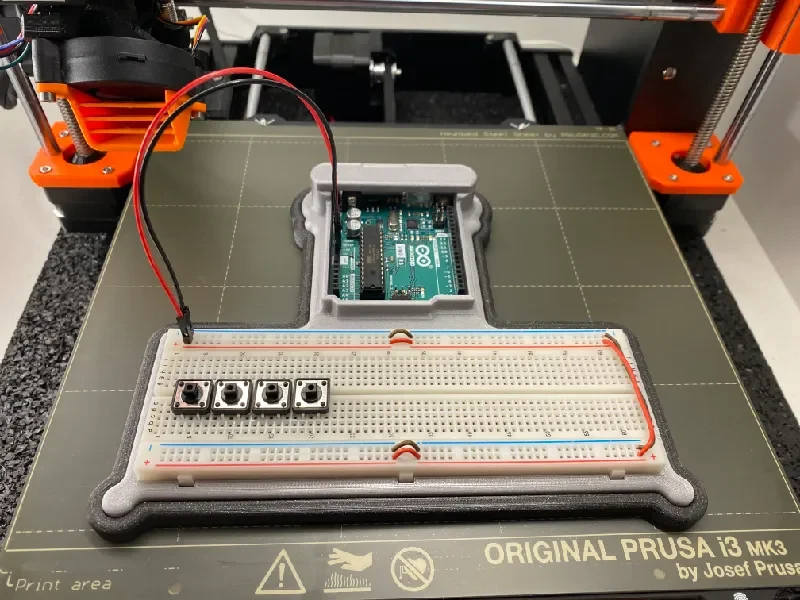

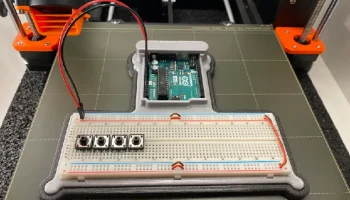

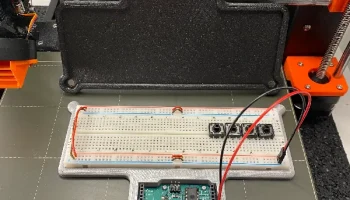

Эта база предназначена для Arduino Uno и макетной платы размером 165 x 55 мм. Arduino крепится с помощью магнитной скобы для быстрого и легкого снятия и крепления.

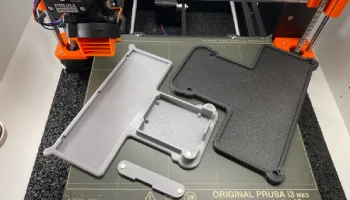

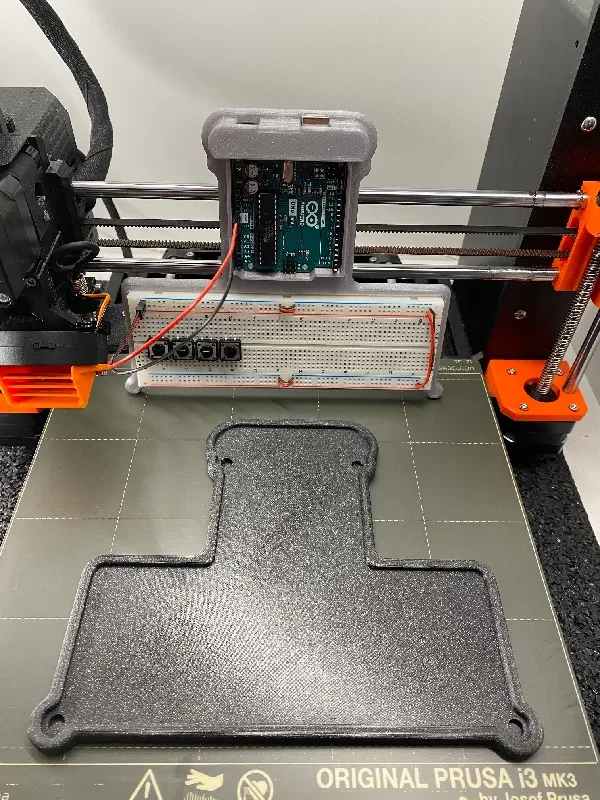

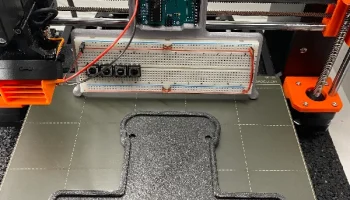

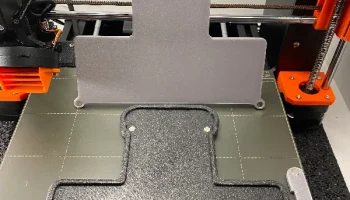

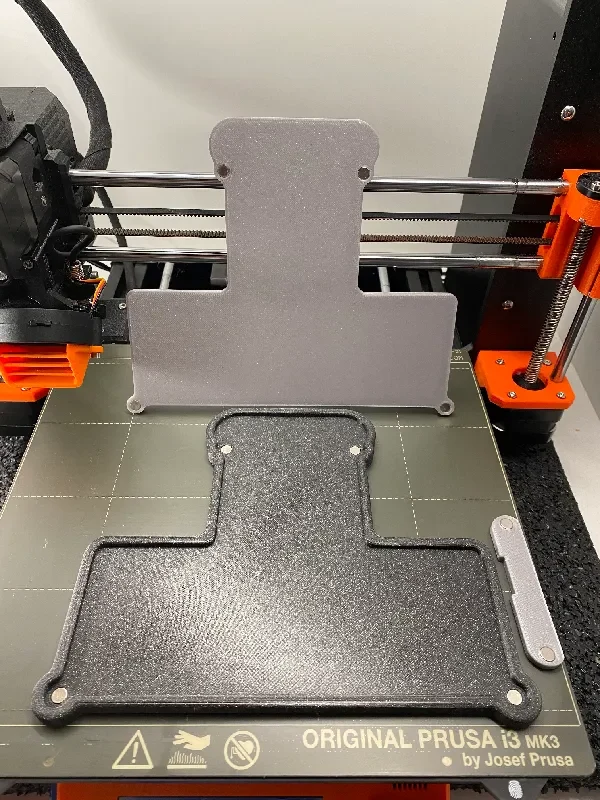

Основание имеет подрамник, к которому оно крепится также с помощью магнита. Подрамник можно закрепить на контейнере для электронных компонентов, на стене мастерской или в любом другом удобном месте для удобного хранения.

Необходимое оборудование:

12 магнитов шириной 6 мм и глубиной 3 мм, если вы печатаете весь дизайн
Макет 165х55 мм.

Или альтернативно

4 магнита шириной 6 мм и глубиной 3 мм, если вы планируете использовать базу только отдельно.
Макет 165х55 мм.

Инструкции по печати:

Все файлы .stl имеют правильную ориентацию. Я напечатал основу с соплом 0,4 мм и высотой слоя 0,15 мм, но я уверен, что она подойдет и для более высоких слоев.

Альтернативно просто скачайте мой .gcode

Инструкции по сборке:

Приклейте магниты в отверстия суперклеем. Трижды проверьте правильность ориентации!

Надеюсь, это будет так же полезно для вас, как и для меня!
