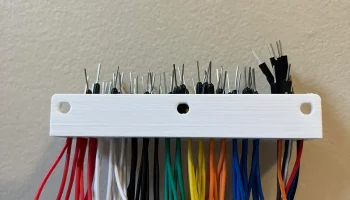

Перемычка/держатель кабеля/органайзер V2.0 (для Arduino, ...

Обновление от 2 марта 2024 г.:

Версия 2.0 теперь доступна, благодаря очень полезным отзывам, всем спасибо. stl-файлы можно перетащить в любой слайсер для gcode. Файлы STEP и файлы SolidWorks предоставляются, если вы хотите добавить свои собственные отверстия (например, для магнитов или винтов) или просто приклеить их к ближайшей стене. Тестовый файл версии 1.0 может оказаться полезным для некоторых людей, поэтому я буду продолжать в том же духе. Версия V1.0 заархивирована в «Другие файлы».

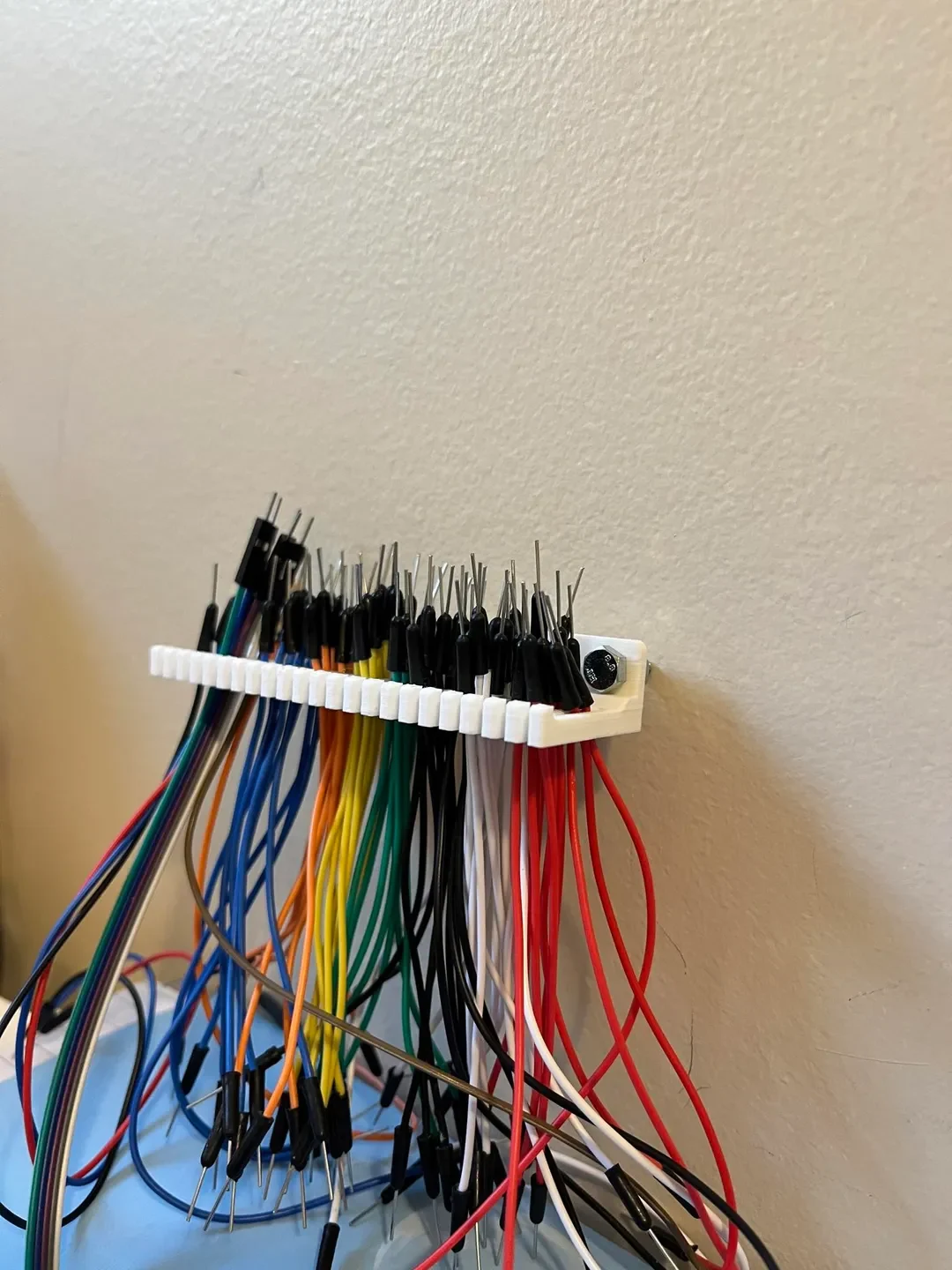

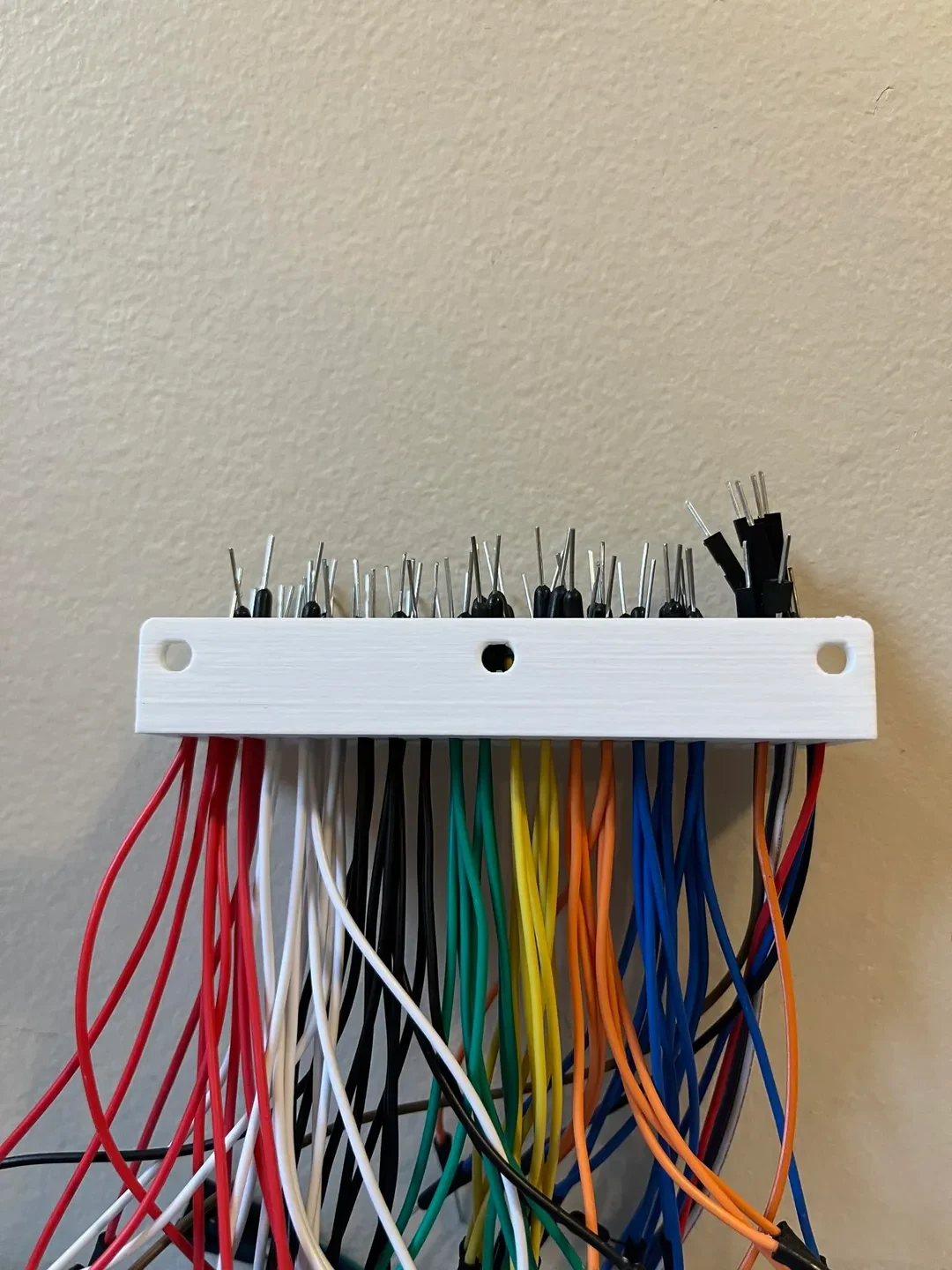

Рекомендации по использованию: приклейте, прикрепите болтами или прикрепите магнитом к стене/шкафу. Предоставляются файлы STEP, поэтому вы можете вырезать собственные отверстия в программах САПР, таких как SolidWorks или AutoCAD. Кроме того, вы можете просто просверлить отверстия самостоятельно после печати со 100% заполнением (около 1 часа 40 минут).

О печати:

ВАЖНО: Имейте в виду, что первый слой ножек легко коробится, может помочь клей, я использовал напыляемую адгезию от 3DLAC. Будет крепче удерживать проволоку, если она деформируется.
Никакой поддержки не требуется.
Есть тестовая печать, если вы хотите подстроить допуск на то, насколько плотно она держит проволоку, просто увеличьте или уменьшите модель на 1-5%. Если он слишком тугой, увеличьте масштаб, если слишком свободный, уменьшите.

Мой принтер Prusa MK3S+, я использовал Prusa slic3r, сопло 0,4 мм, настройки по умолчанию 0,2 мм (качество). Заполнение должно быть не менее 15%.

Зазоры достаточно глубокие, чтобы вместить целый пучок проводов из комплекта Elegoo Arduino.

Примечание. Я повторно использую публикацию V1.0, поэтому вы можете увидеть некоторые модели V1.0.
