Модель Arduino Mega 2560 (версия Rexqualis)

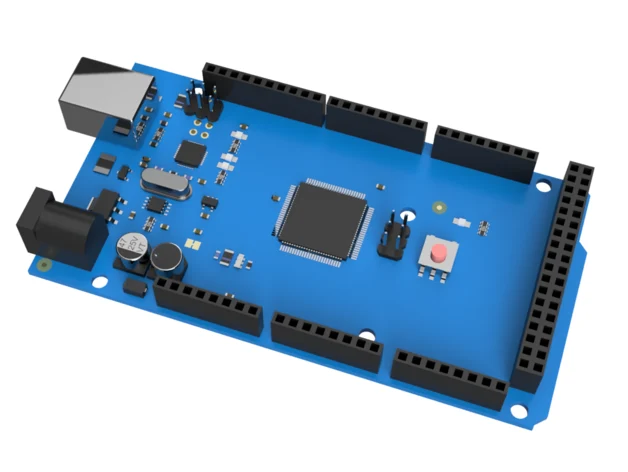

Это 3D-модель Arduino-клона платы микроконтроллера Mega 2560. Мне нужен был один для конструкции корпуса, но я не смог найти тот, который имел бы точные размеры монтажных отверстий. Несмотря на отсутствие официально диагностированного ОКР, мой мозг счел необходимым изложить на плате полную информацию о каждом компоненте. Я создал свою собственную модель с помощью Autodesk Fusion 360. Каждый компонент представляет собой отдельное твердое тело, что облегчает его размещение на плате, а также цвета и текстуры ли��евой и основной частей.

Дизайн платы был взят из версии платы Mega 2560 Rexqualis R3. Размер и расположение компонентов измерялись вручную с использованием калиброванного штангенциркуля. Однако из-за того, что они измеряются вручную, они могут немного смещаться. У меня также есть версия Mega 2560 для Elegoo R3, и макеты почти идентичны друг другу. Я предполагаю, что существуют платы других марок, которые также имеют очень похожую раскладку. Примечание. Эти платы немного отличаются от официальных моделей Arduino.

Я предоставил различные версии 3D-моделей для самых разных целей. STL, 3MF, STEP и полная параметрическая версия файла Fusion 360 доступны для загрузки. Файл Fusion 360 относительно организован: в нем есть папки с твердыми телами для каждого компонента на плате и сгруппированные элементы на временной шкале, чтобы сделать его более компактным. Наведите указатель мыши на группы временной шкалы, чтобы увидеть их имена и найти элементы, которые вы хотите отредактировать.

Эта модель была создана с использованием Autodesk Fusion 360. Почти каждый компонент состоит из одного или нескольких эскизов и вытяжек, а также, возможно, нескольких шаблонов и вспомогательных плоскостей. Все методы моделирования являются основой 3D-моделирования и в первую очередь требуют времени и терпения.

Эту модель можно использовать как часть текущего проекта разработки микроконтроллера Mega 2560. Преподаватели робототехники и электроники могут предоставить ее в качестве эталонной модели студентам, строящим корпуса или испытательные стенды, а также проектам по робототехнике. При желании его можно даже использовать в качестве базового примера того, как Fusion 360 можно использовать для моделирования реальных объектов на основе точных измерений.

Поскольку эта модель предназначена для использования в другом проекте, а не отдельно, рекомендуется использовать Fusion 360 или другое программное обеспечение для 3D-моделирования, которое может читать файлы Fusion 360 или STEP, чтобы в полной мере использовать преимущества точности модели. Файлы STL и 3MF предоставляются только для справки или на тот случай, если кому-то действительно захочется распечатать модель платы на 3D-принтере.

Первоначально опубликовано мной на Thingiverse, переиздано на Printables.
