Держатель Gridfinity Arduino UNO

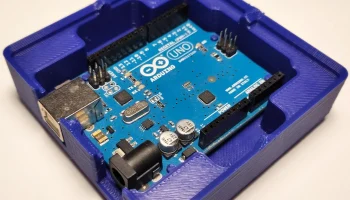

Этот держатель для Arduino UNO (и плат аналогичного размера) является расширением системы Gridfinity от Зака ​​Фридмана. Он имеет размер сетки 2×2, высоту 3 единицы и, таким образом, полностью закрывает доску разработчика. USB-порт и цилиндрический разъем для источника питания по-прежнему доступны, пока Arduino UNO установлен на держателе. Это может быть полезно, если вы объедините держатель Arduino UNO, например, с держателем макета на транспортировочном лотке, чтобы сделать ваш электронный проект переставляемым и мобильным. Держатель можно штабелировать, поэтому вы можете хранить коллекцию Arduino в ящике доски для разработки, не теряя при этом места. В нижней части держателя используются профили половинного размера, чтобы соответствовать меньшим коробкам, которые вы можете найти в проектах по электронике, но в настоящее время он не имеет отверстий для магнитов или винтов. Полные профили и магниты можно найти в ремиксе Патрика Руиса.

Рекомендуемые настройки печати
Высота слоя: 0,2 мм (сопло 0,4 мм) / 0,3 мм (сопло 0,6 мм)
Заполнение:
до 4,7 мм: 10% 3D Honey Comb или Gyroid
выше 4,7 мм: 20% молнии
вам может потребоваться разместить блок модификатора посередине, чтобы основание контактов, удерживающих Arduino UNO, было полностью напечатано, в противном случае они могут сломаться (см. пример файла проекта 3mf).
Верхний/нижний сплошные слои: 3 (сопло 0,4 мм) / 2 (сопло 0,6 мм)
Похожие

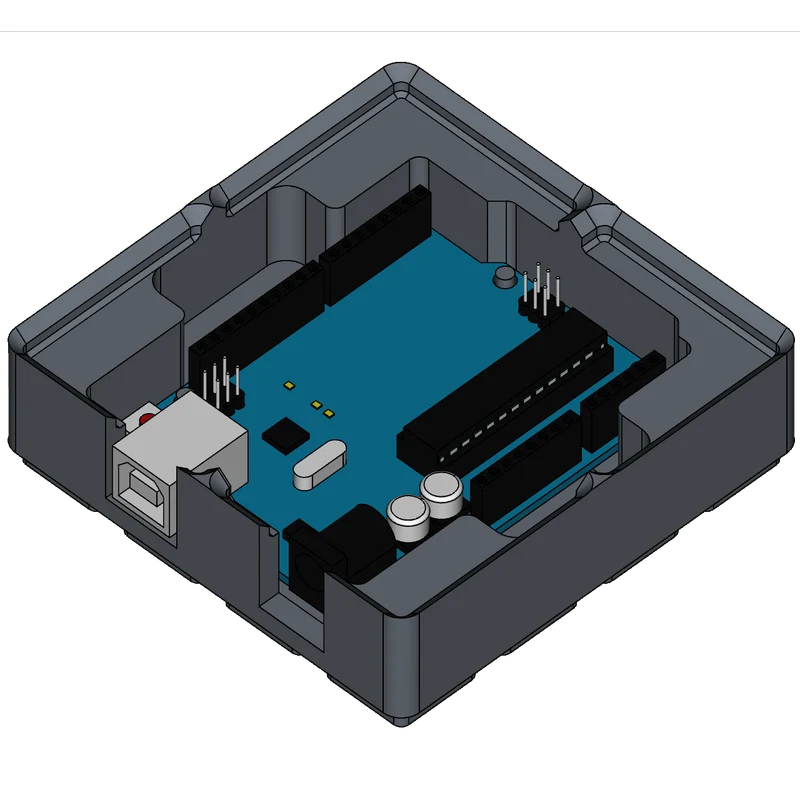

Исходный код модели Arduino UNO показан на изображении предварительного просмотра.
