Arduino Mega / Mega 2560 / Благодаря сверлению и монтажны...
Источник:

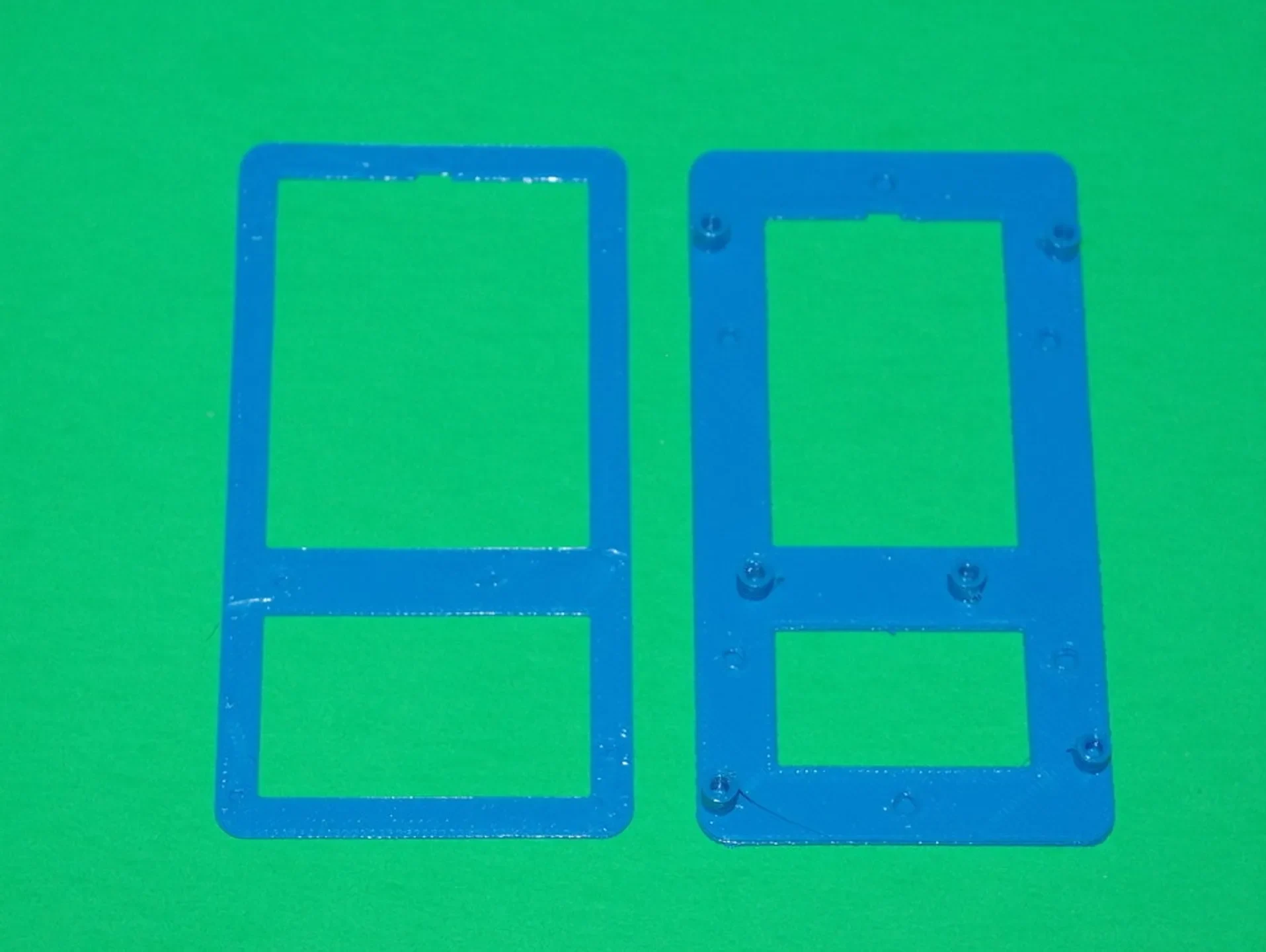

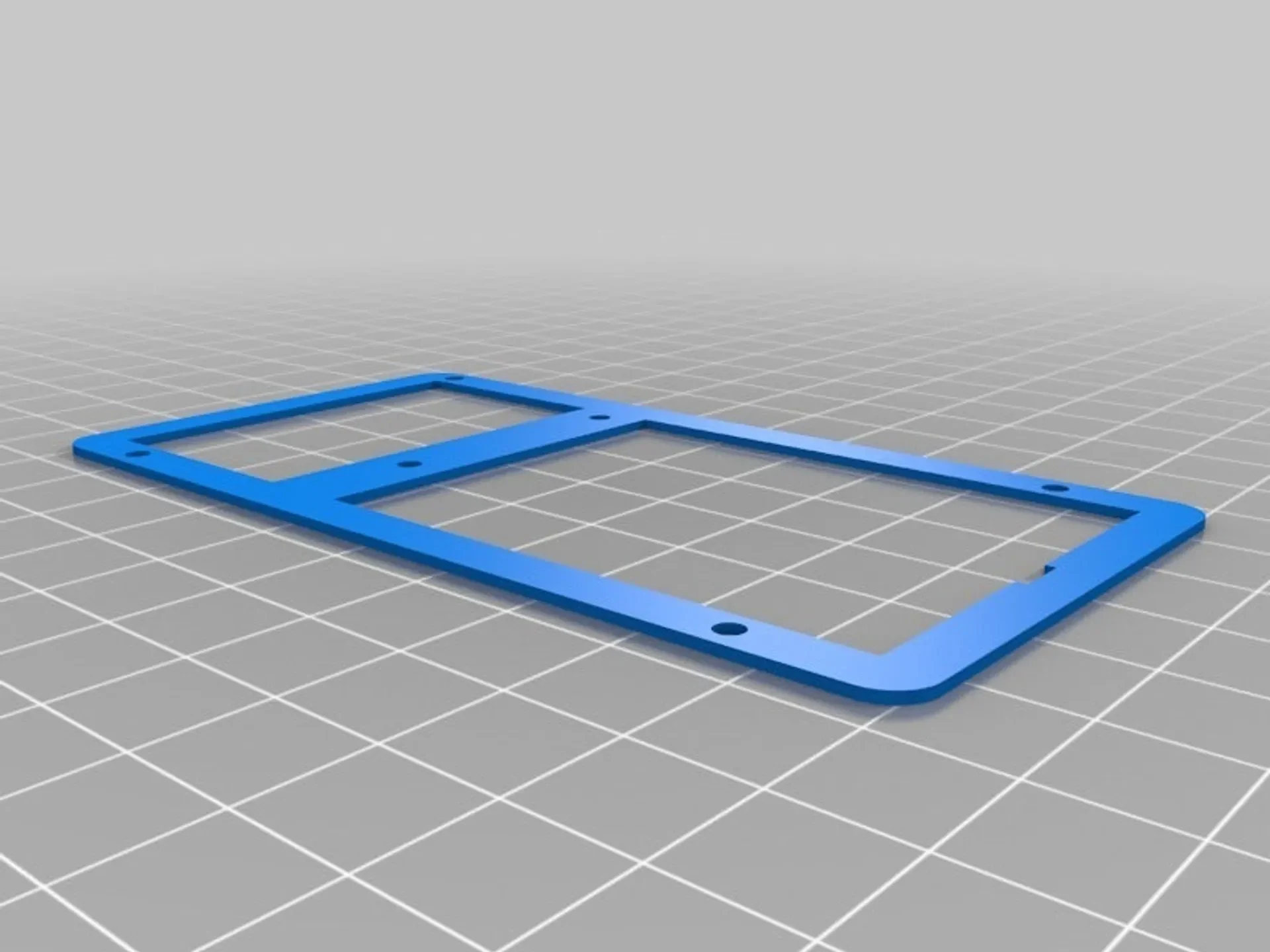

Этот предмет содержит монтажную пластину и направляющую для сверления «Arduino Mega / Mega 2560 / Due Drilling And Mounting Plates».

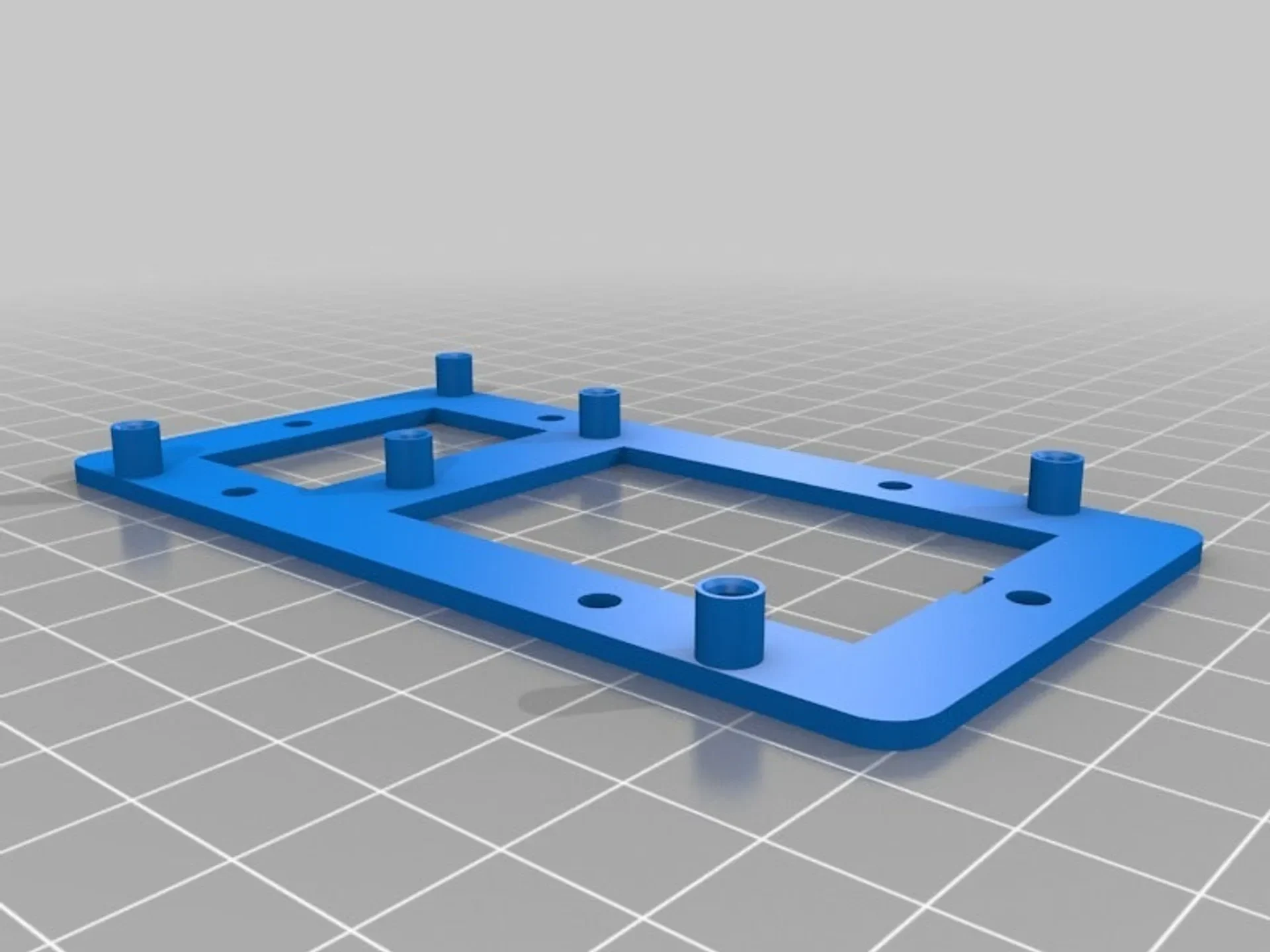

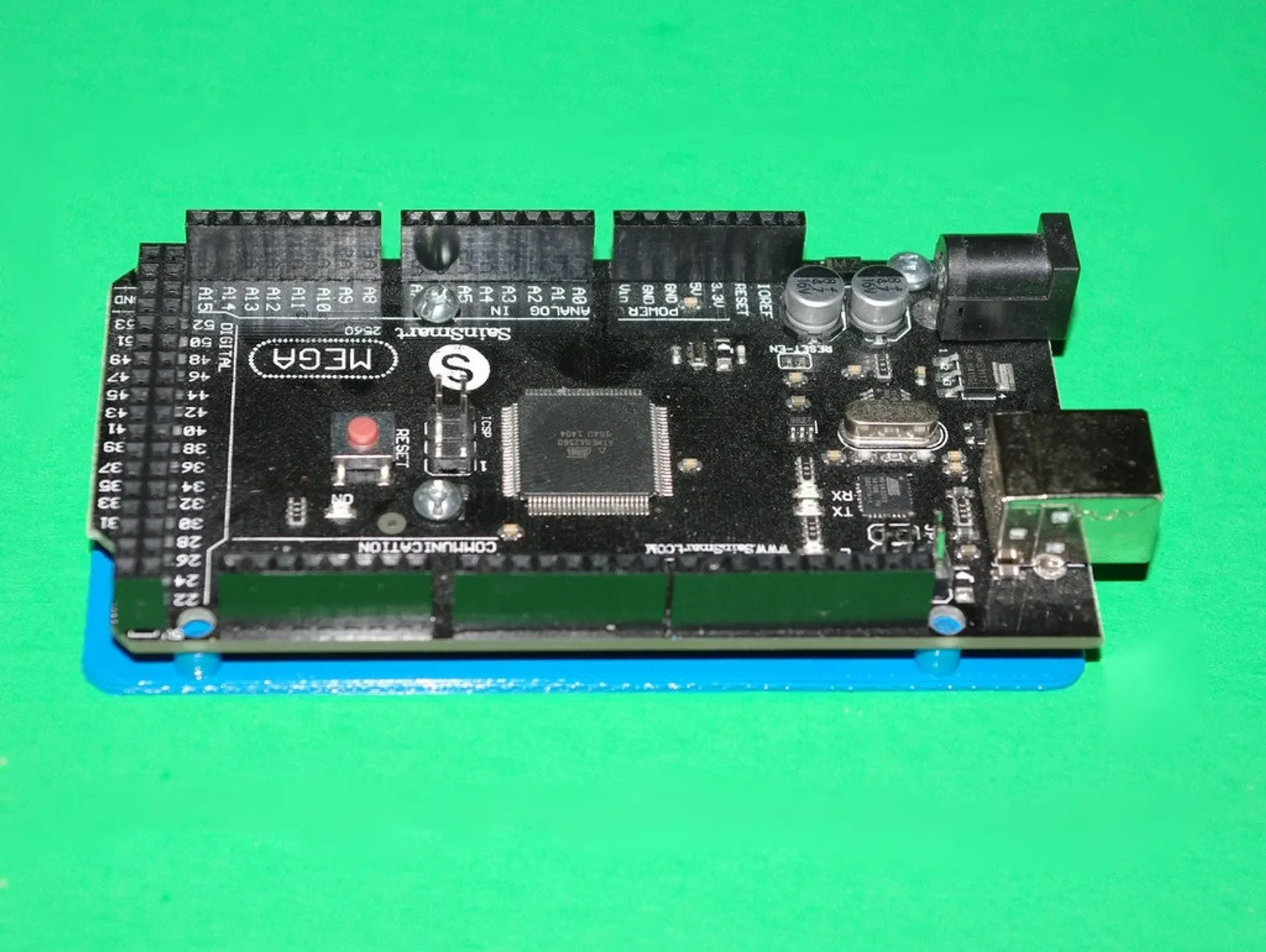

Пластины не симметричны. Вырез должен находиться со стороны разъема питания и кабеля Ethernet. Основная пластина имеет толщину 2 мм. Для крепления платы к монтажной пластине необходимы винты M2 5 мм или 1/4″ 4-40. Диаметр монтажных отверстий составляет три мм.
Отверстия не проходят через нижний слой, чтобы было легче печатать. Вам придется их сверлить.
Штырь возле контактов 21-22 на Arduino_Mega_Mounting_Plate.stl находится на один мм ниже. Это было необходимо из-за близлежащих паяльных площадок. Версия V2, как и другие, имеет стойку диаметром 5 мм.
