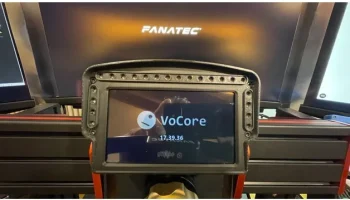

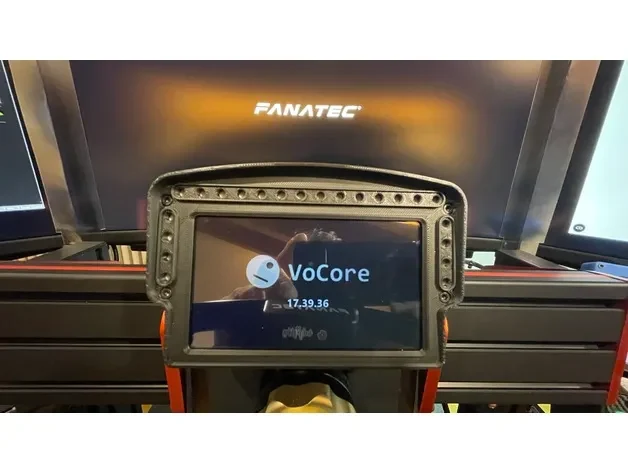

Панель VoCore 5 дюймов - 24 светодиода - Arduino/Simhub (...

Dash 2.0 riprogettata для VoCore 5 дюймов (Micro USB)

Разделение на 3 секции:

Фронт (обновление):
Chiusura e posizionamento display e dei Led

Обновление: улучшенные условия для пребывания под руководством

Анелло Кьюсура:
расстояние до дисплея и пространство для коллегий и, в конечном итоге, вставка в схему Arduino

Ретро (обновление):
подключите соединение USB и все соединения (M3 и M5) для соединения между собой (M3x16) и отверстия для соединения со штативом M5.

Обновление: улучшенное и поддерживающее делло шермо

Ретро 2.2:

включает в себя больше пространства для подключения модуля Arduino к управлению, ретро и легкость для персонализации входа в систему с помощью Thinkercad

Светодиодная крышка А:

Штамповка из PLA bianco для поездки на световой луч и внутреннее применение на фронте прима-ди-монтаре и светодиодов

Светодиодная крышка B:

Прозрачный штамп из PETG для имитации люка, светодиодного болта и внутреннего применения на переднем плане при монтаже и под светодиодом

Система подключена к Simhub, что позволяет персонализировать использование светодиодов с помощью Arduino

ВНИМАНИЕ:
Используя чип под руководством WS2812E, предварительно обратите внимание на поток данных,
Дин (вход)
Даут (усцита)

-------------------------------------

Dash 2.0 переработан для VoCore 5 дюймов (Micro USB)

Разделен на 3 раздела:

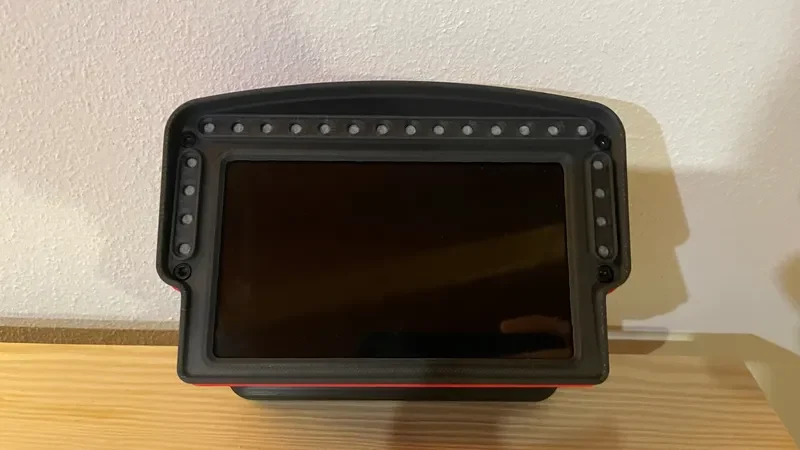

Передняя часть (обновление):

Закрытие и позиционирование дисплея VoCore и светодиодов

Обновление: улучшено пространство для размещения светодиодов и опор экрана.

Закрывающее кольцо:

Освободите дисплей и оставьте место для соединений и возможной установки платы Arduino.

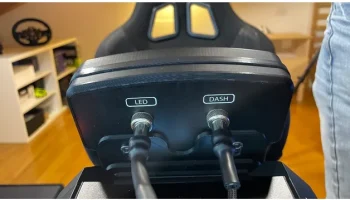

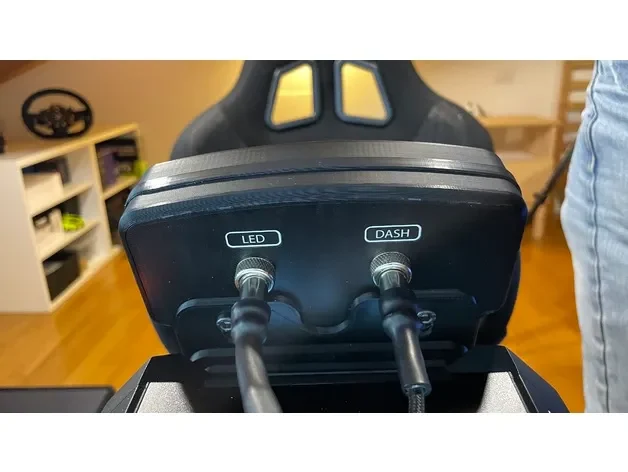

Ретро:

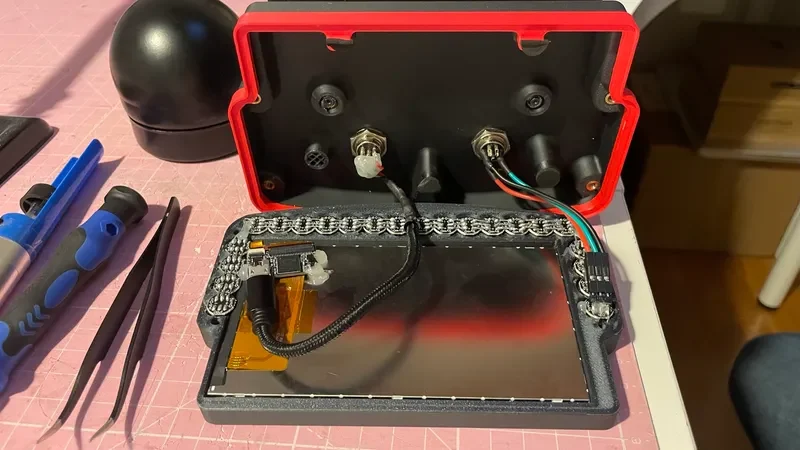

Содержит USB-разъем и все литые гайки (M3 и M5) для стопорных винтов (M3x16) и крепежных винтов к кронштейну M5.

Обновление: улучшен дизайн опор экрана.

Назад 2.2 :

включает больше места для размещения светодиодного модуля управления Arduino, задняя часть закрыта, что позволяет настроить выход кабеля с помощью Thinkercad

Светодиодная крышка А:

напечатайте белым PLA, чтобы уменьшить чрезмерный свет от светодиодов, и нанесите на внутреннюю часть передней части перед установкой светодиодов.

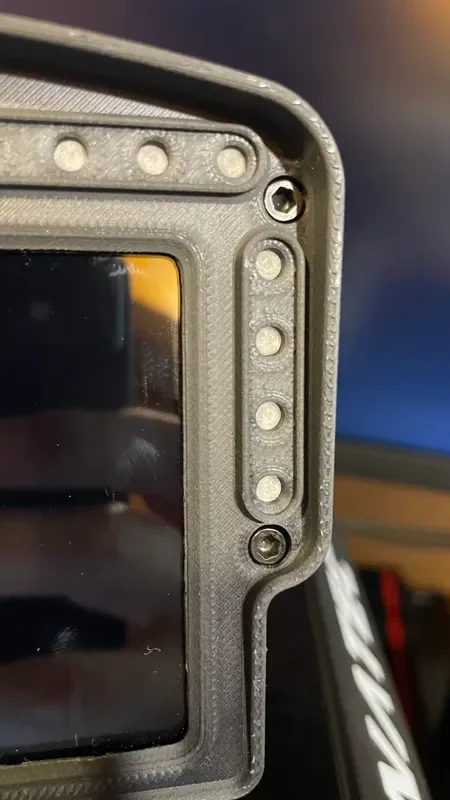

Крышка светодиода B:

напечатайте на прозрачном PETG, чтобы имитировать свет пузырьковых светодиодов, и нанесите на внутреннюю часть передней части перед установкой светодиодов.

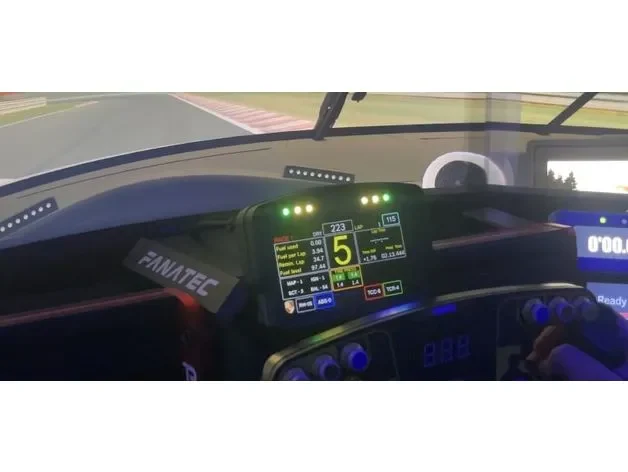

Система управляется через Simhub, что позволяет настраивать использование светодиодов через Arduino.

ВНИМАНИЕ:

Используя светодиодные чипы WS2812E, обратите внимание на поток данных,

Дин (вход)

Даут (выход)

Наслаждайтесь этим..
