Arduino Аркады Бартоп

Привет!

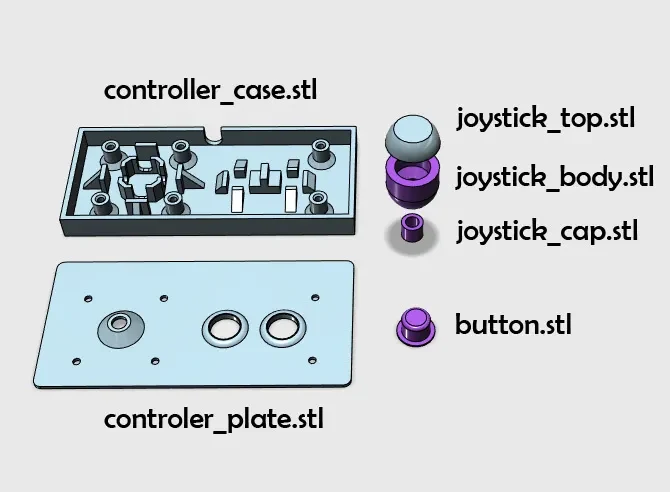

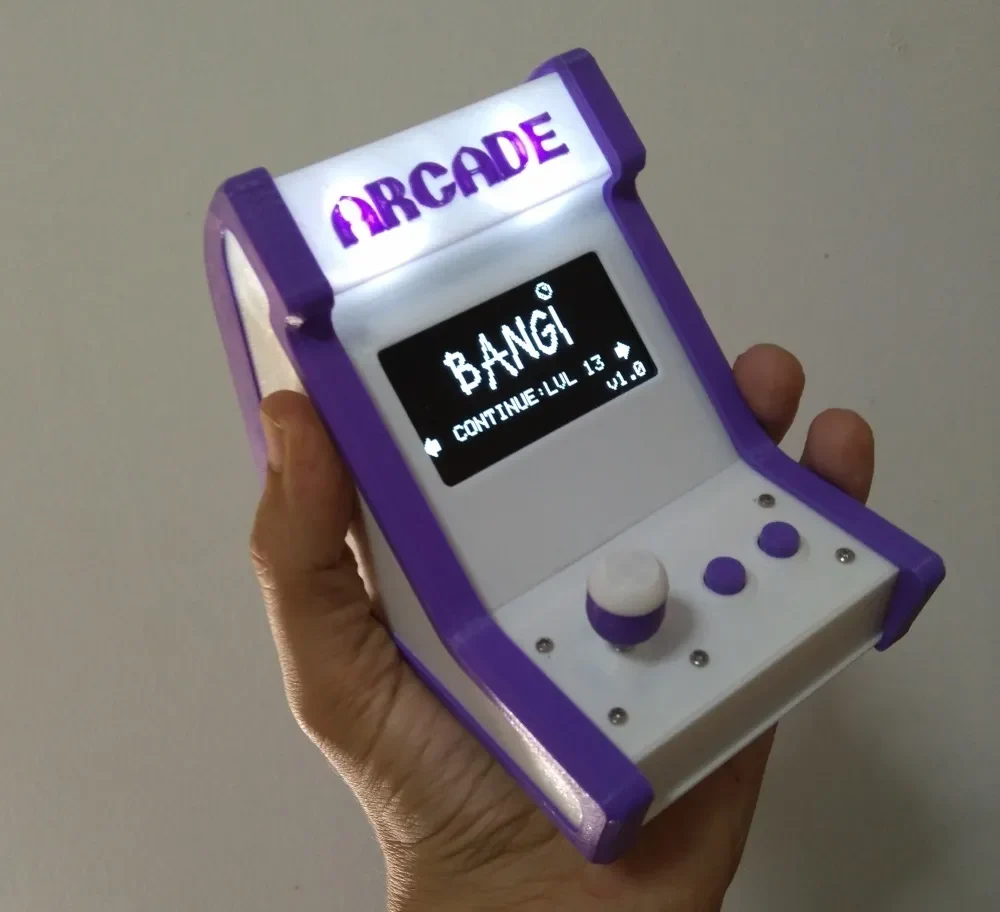

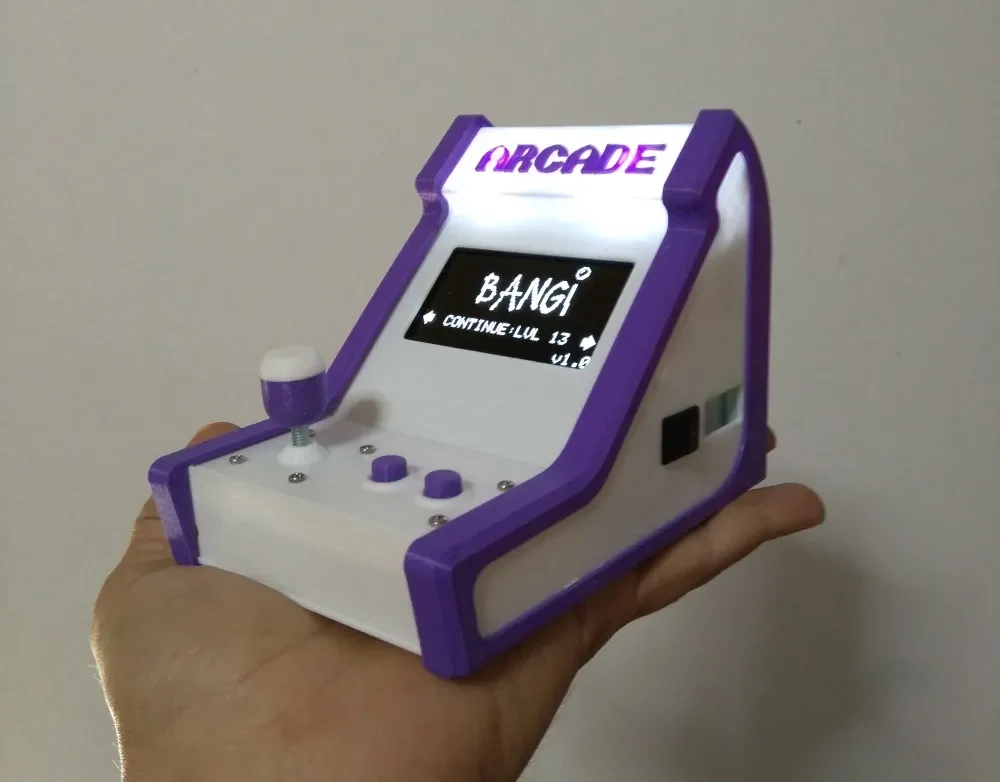

Это игровая система Arduino в формате Bartop. Он совместим с Arduboy (http://www.arduboy.com) и использует модификацию недавно загруженного контроллера Mini Arcade (http://www.thingiverse.com/thing:2293054).

Компоненты:

OLED-экран 2,42 дюйма
Микроплата Arduino Pro
Два белых светодиода
Динамик/зуммер
Мини-переключатель (вкл./выкл.)
Винты М2х6 для крепления платы, экрана и контроллера.

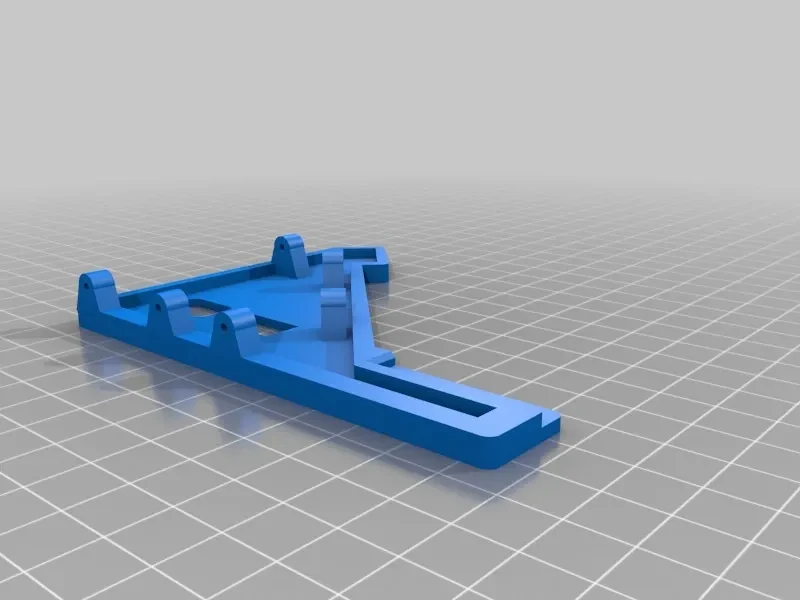

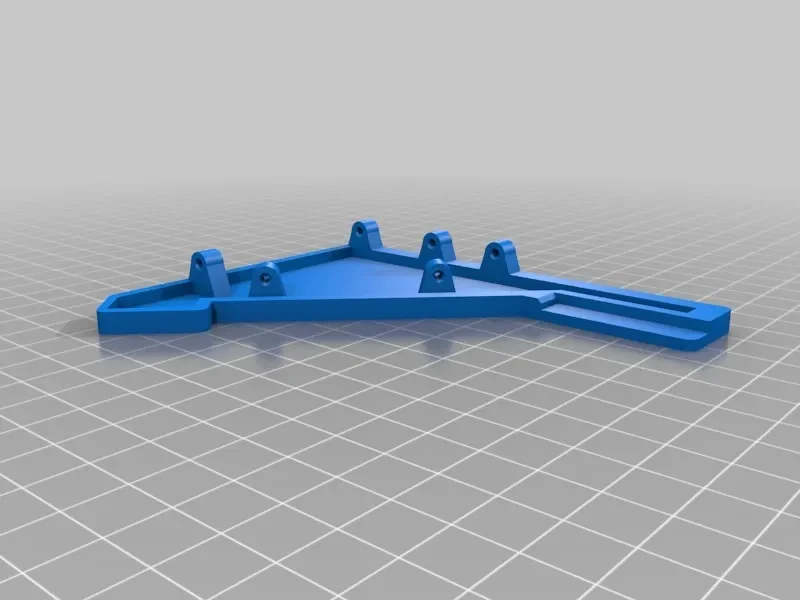

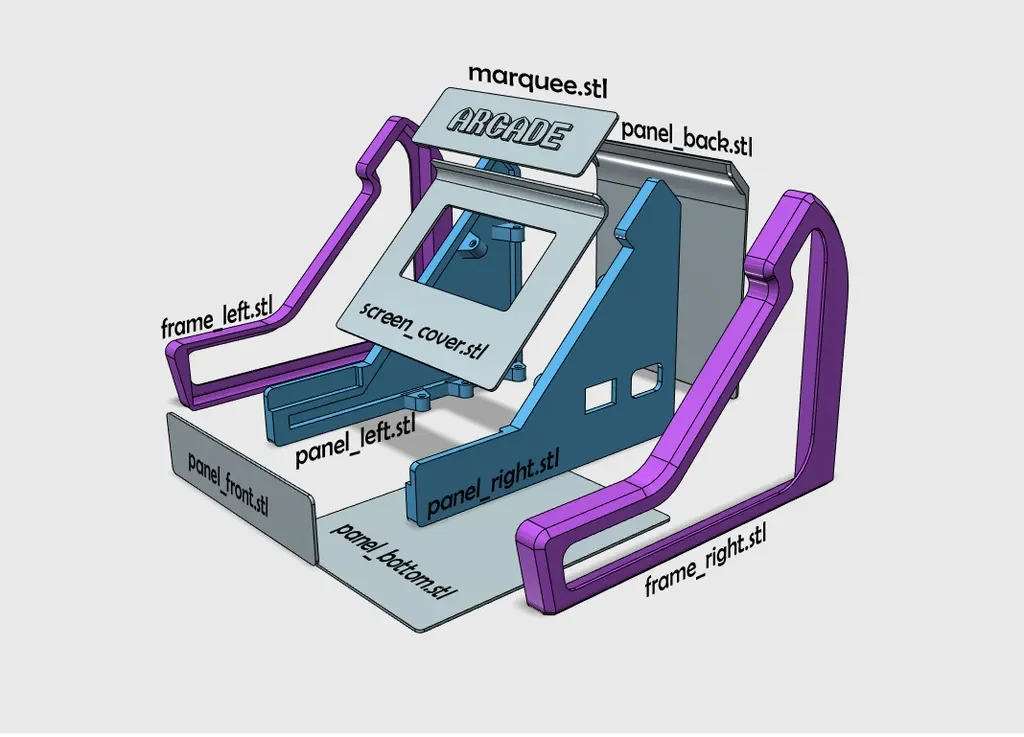

Все детали корпуса хорошо подогнаны и не требуют привинчивания или склеивания.

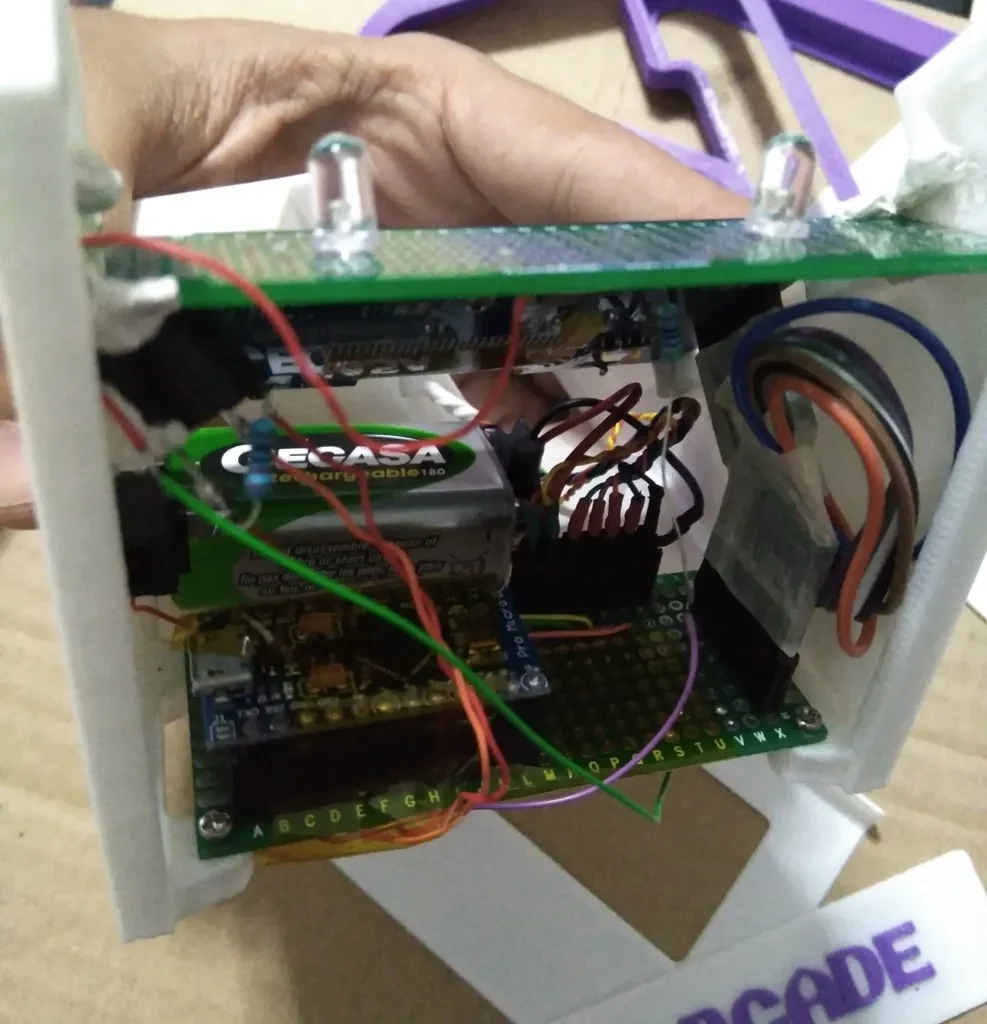

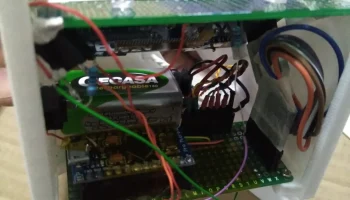

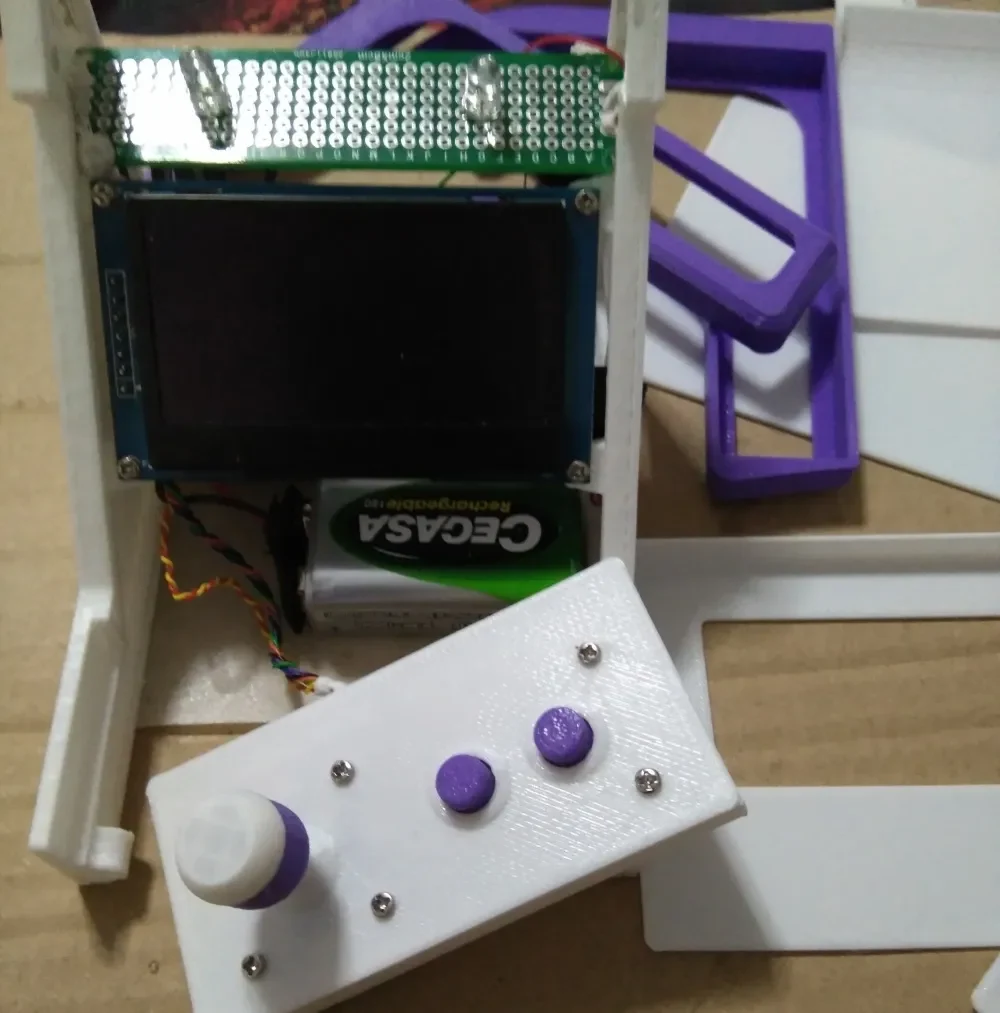

Внутри корпуса достаточно места для монтажа схем. Для основной платы я использовал паяльную плату 70х30 мм (есть монтажные отверстия для 70х50) и немного двустороннего скотча для некоторых других компонентов.

Я запитал цепь перезаряжаемой батареей на 9 В. Как и все Arduino, вы можете питаться от USB или от любой батареи.

Я не собираюсь делать здесь руководство по электронике, поэтому посетите форумы Arduino и сообщество Arduboy, чтобы получить массу информации, многие люди будут рады вам помочь.

Недавно я загрузил портативный компьютер Arduino на базе того же оборудования, но с 1,3-дюймовым OLED-экраном. (http://www.thingiverse.com/thing:22833499)

Для получения дополнительной информации об оборудовании и играх Arduboy посетите http://community.arduboy.com.

И небольшое видео, показывающее эту штуку вживую: https://www.youtube.com/watch?v=APSXYWg92vU

Надеюсь, вам понравится!!

Веселиться!!

Настройки печати

Принтер:

BQ Пруса i3 Гефест

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 для более крупных деталей и 0,1 для деталей контроллера lille.

Альтернативный шатер

marquee_arduboy.st (альтернатива marquee.stl)

Категория: Электроника
