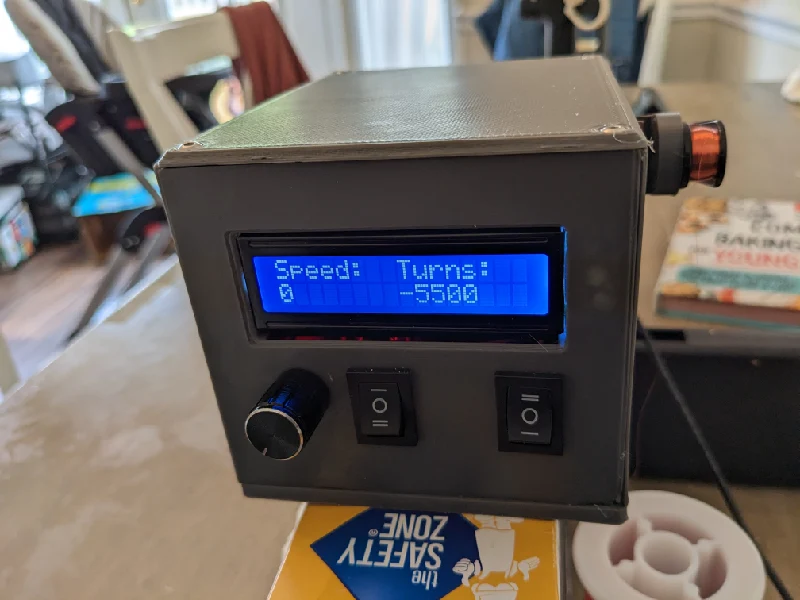

Arduino Nano - устройство для намотки пикапов............

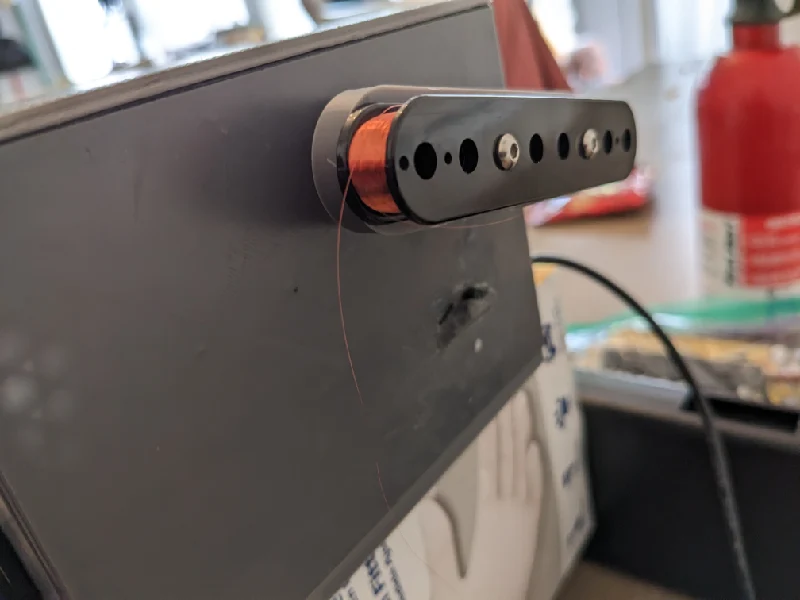

ОБНОВЛЕНИЕ: добавлена ​​насадка «Направляющая для намотки», потому что я заметил, что проволоку очень легко отследить от шпульки. Просто добавьте его в схему крепления шпуледержателя с обеих сторон шпульки, и вам никогда не придется беспокоиться о том, что придется начинать все сначала, если проволока соскочит с катушки!

В течение многих лет я хотел попробовать намотать свои собственные гитарные звукосниматели. Увидев цены даже на самые простые коммерческие намото��ные машины, я решил, что пришло время сделать свою собственную.

В этом конкретном намоточном устройстве используется Arduino Nano, мотор-редуктор диаметром 25 мм, 1000 об/мин, датчик Холла A3144, дисплей 1602 I2C, драйвер двигателя L298N, источник питания 12 В, 2 А, алюминиевая втулка с установочным винтом, однополюсные переключатели, потенциометры, несколько резисторов 10 К, винты с полукруглой головкой M3, магнит и, конечно же, детали, напечатанные на 3D-принтере.

Вот ссылки на все, что не напечатано.

1602 12C Дисплей
Мотор-редуктор 12 В, 1000 об/мин
Комплект потенциометра с ручками
Переключатели Вкл./Выкл./Вкл. SPDT
Питание 12 В, 2 А с цилиндрическими разъемами
Платы драйверов двигателей L298N
A3144 Датчики Холла
Ардуино Нано
Комплект винтов/гаек M3
Установочное винтовое соединение — вал 4 мм
Неодимовые магниты 20x5x2 мм
Комплект резисторов 1/4 Вт (нужно 3 резистора по 10 кОм)

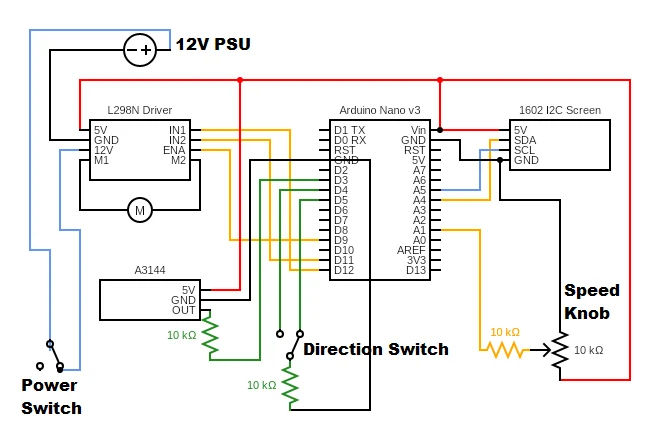

Вот принципиальная схема подключения всего этого.

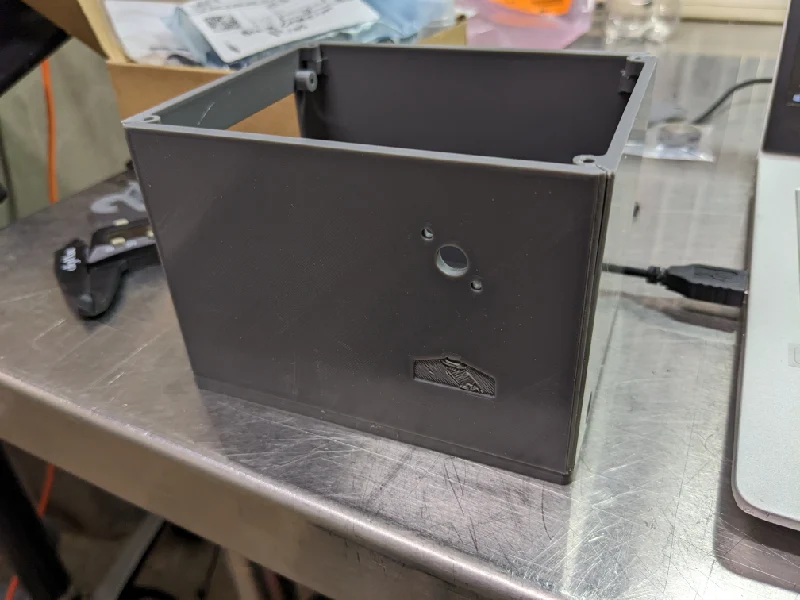

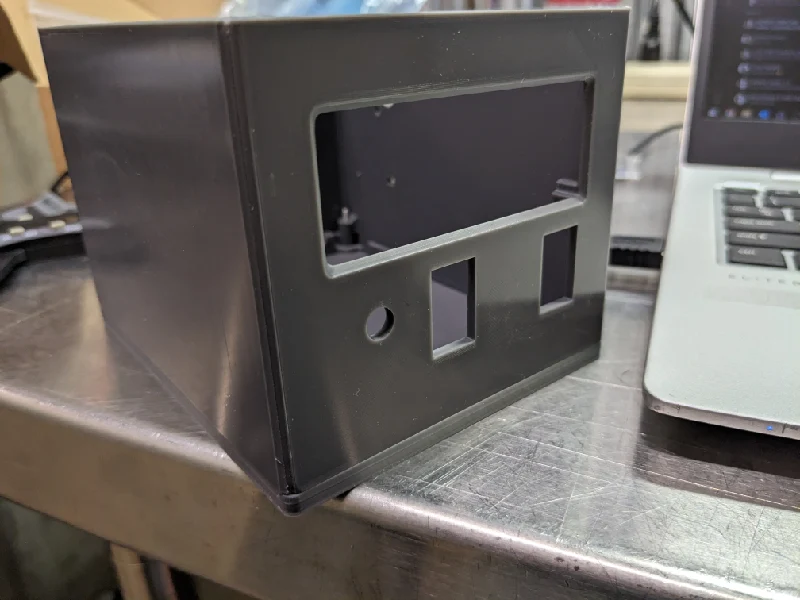

Все детали можно печатать без подставок, их просто нужно положить в слайсер ровно, сопрягаемыми стержнями вверх, а шпуледержатель шестигранными отверстиями вверх.

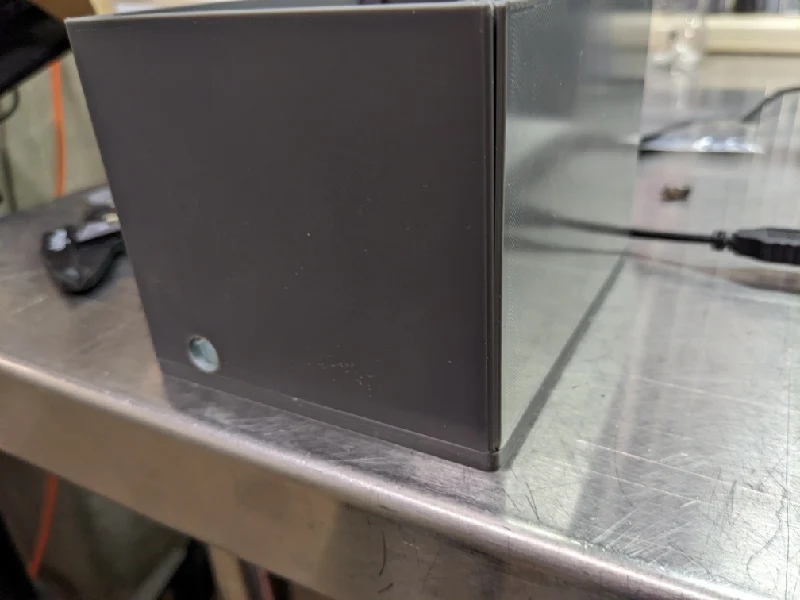

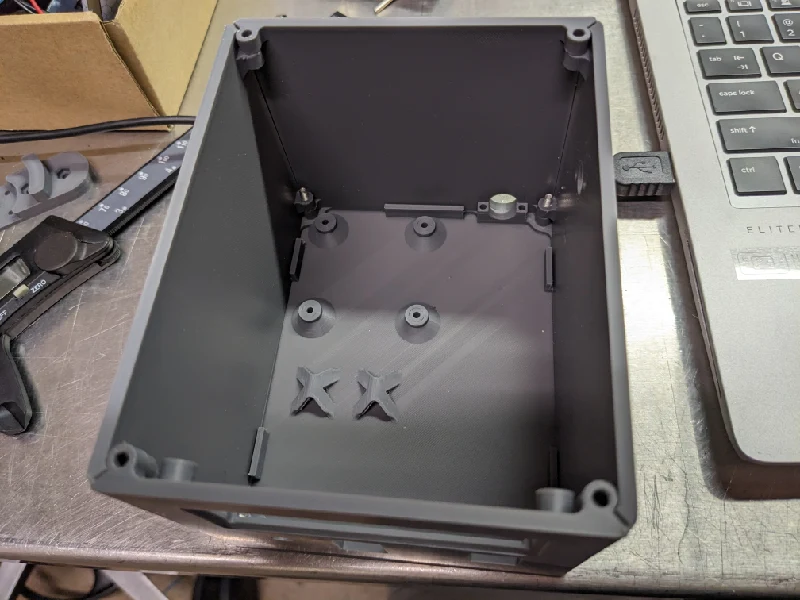

Сборка корпуса производится из 12-миллиметровых M3. Стояк датчика и сам датчик приклеены клеем CA. На шпуледержателе магнит приклеен с помощью клея СА, гайки М3 впрессованы в шестигранные вырезы, а муфта вала вкручена прямо в пластик с помощью М3 диаметром 5 мм. Стволовой домкрат можно закрепить с помощью M3 или приклеить к опорной плите (я выбрал приклеивание).

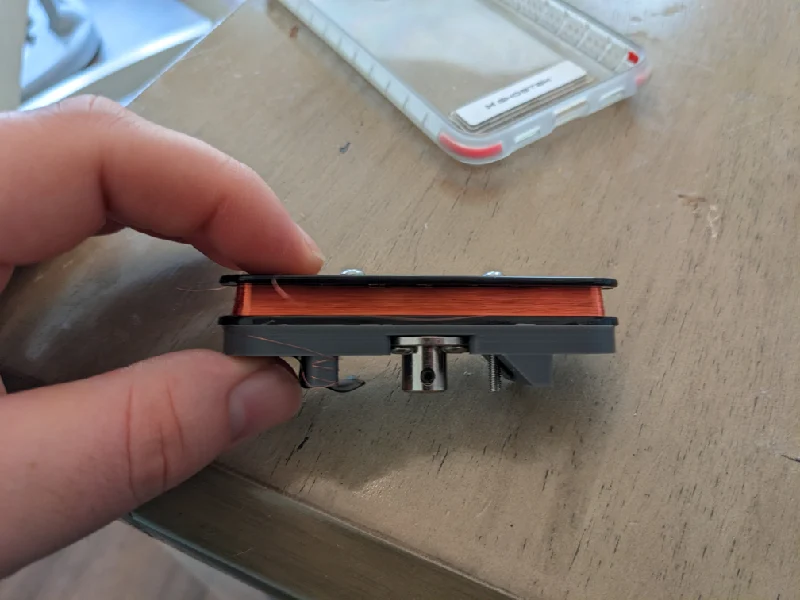

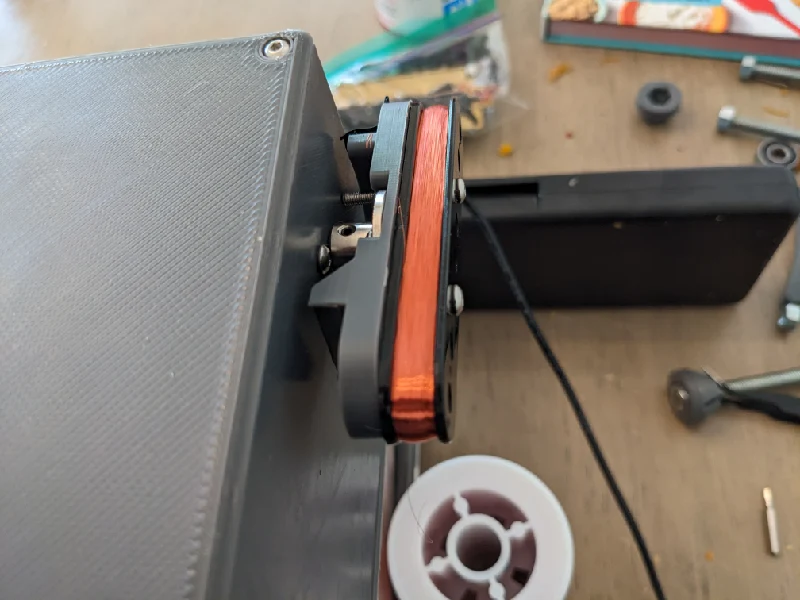

Шпульки крепятся к держателю с помощью 20-мм винтов M3. Arduino Nano можно оставить свободно подвешенным или прикрепить к опорной плите с помощью встроенных точек крепления.

Был использован код из этого руководства. БОЛЬШОЙ респект компании Tiny Boat Productions за вдохновение для этого проекта и отличный код. СПАСИБО!
https://www.instructables.com/Pickup-Winder-V2/
