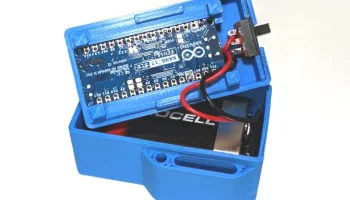

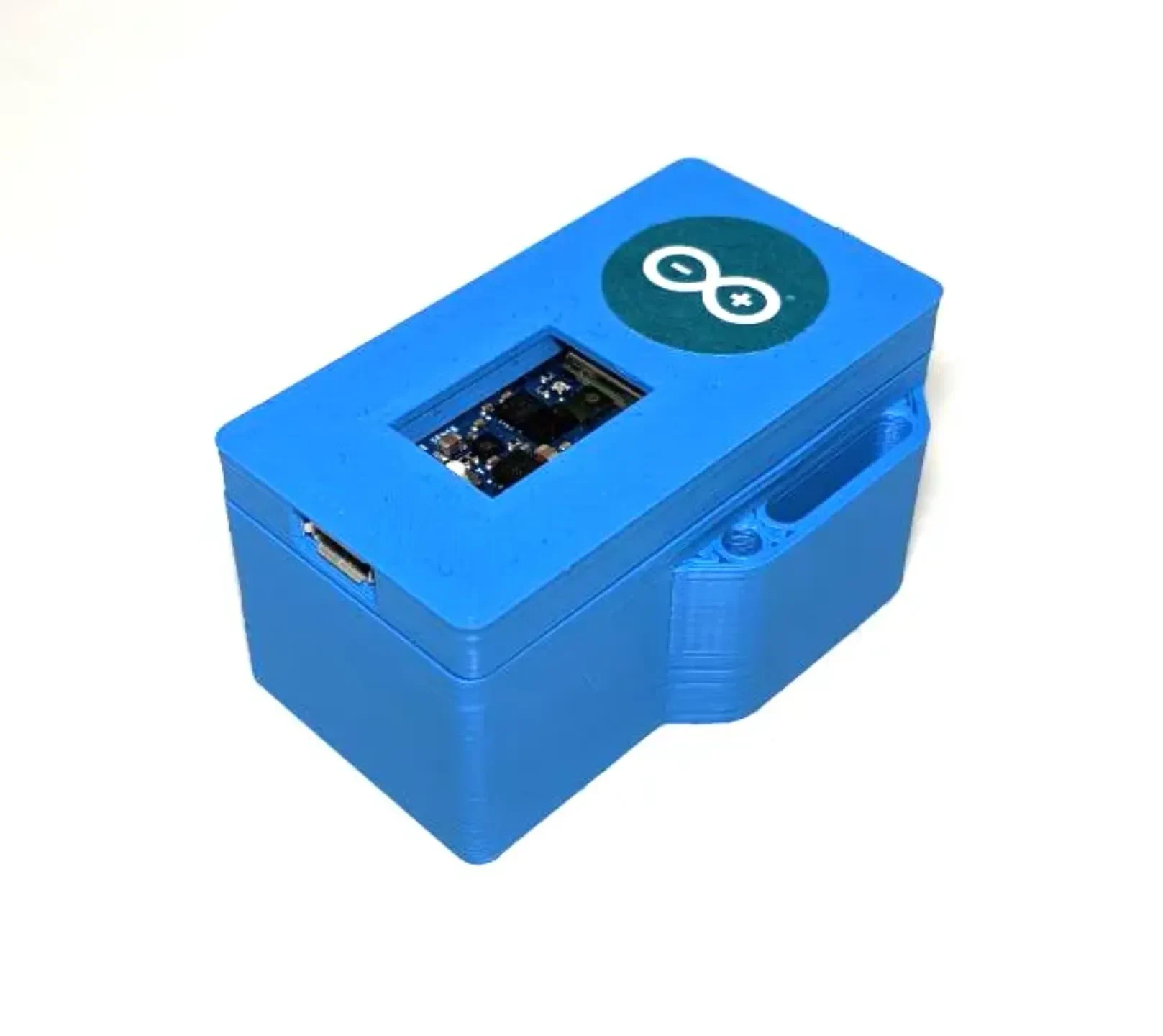

Корпус Arduino Nano 9 В
Источник:
Общая информация
Он был создан для использования Arduino Nano BLE Sense с блоком 9 В и фифоксом.
Для получения дополнительной информации о программном обеспечении, которое я использую, это проект, который вы ищете:
https://hebergement.universite-paris-saclay.fr/supraconductivite/projet/arduino_nano/?lang=en
Основные инструкции по сборке
Блок 9 В, переключатель и колпачок должны плотно прилегать друг к другу.
Переключатель представляет собой ползунковый переключатель SS-12F15, зажим представляет собой обычный Т-образный зажим из искусственной кожи, поэтому ничего толстого.

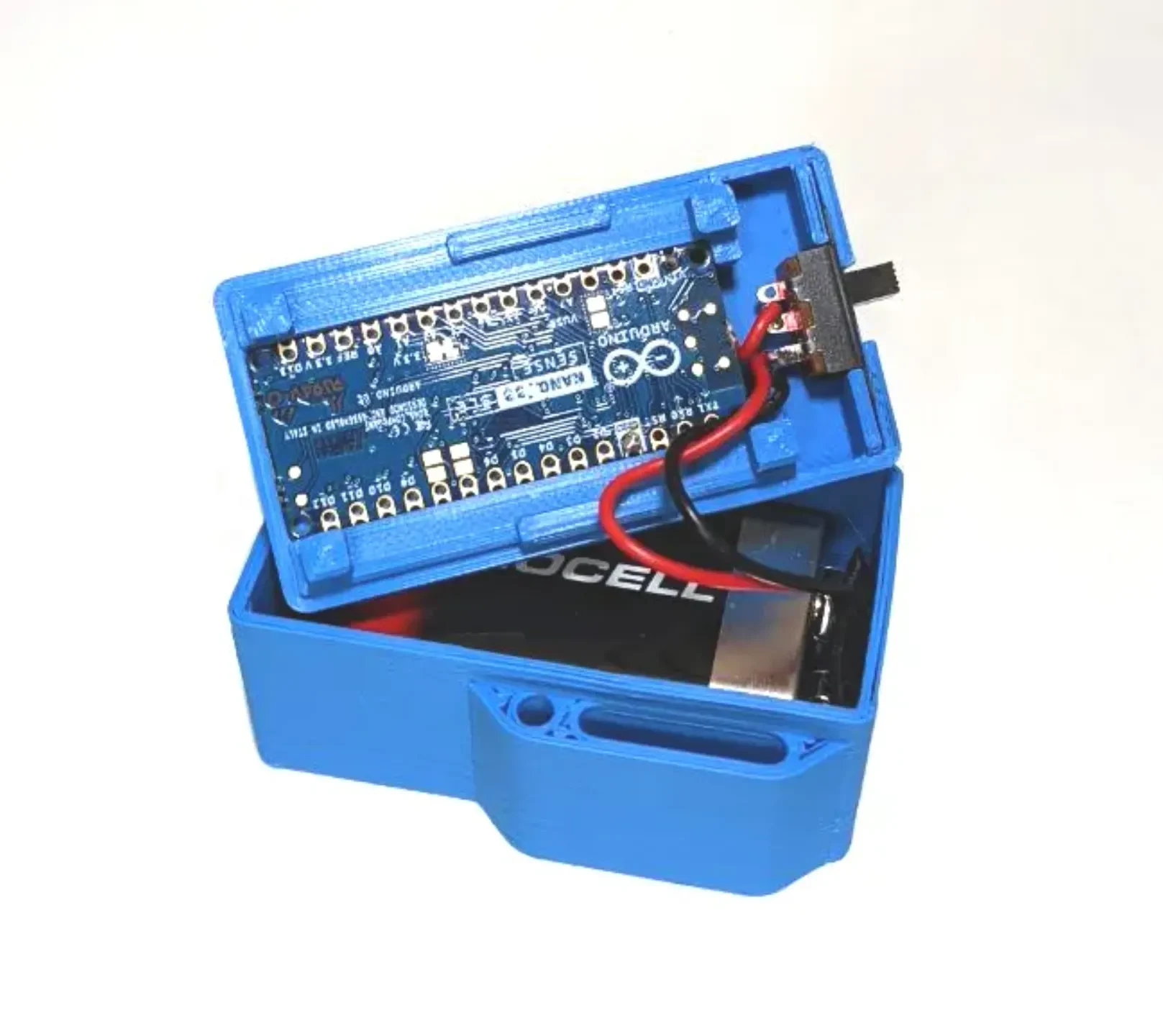

Красный кабель от зажима аккумулятора подключается к переключателю, а оттуда к контакту Vin на Arduino. Черный провод подключается непосредственно к любому контакту GND.
