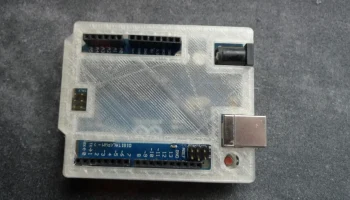

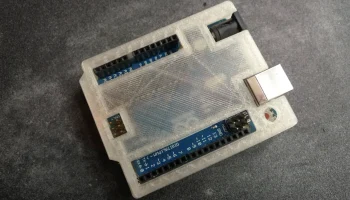

Удобный чехол для Arduino Uno

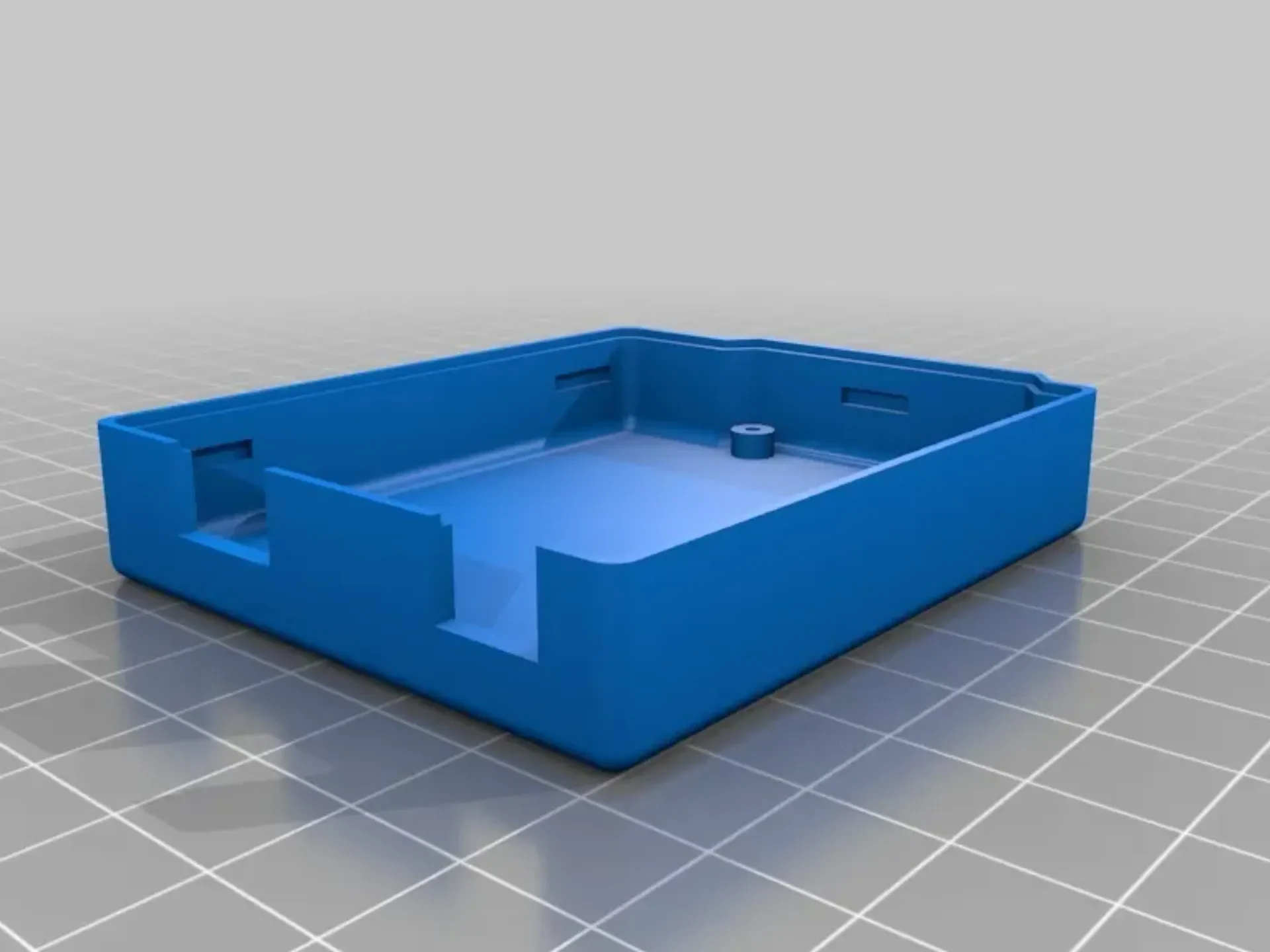

Это мой ремикс корпуса Arduino от Esquilo.

Я думаю, что замысел оригинального дизайна заключался в том, чтобы создать элегантный футляр для хранения готового проекта.

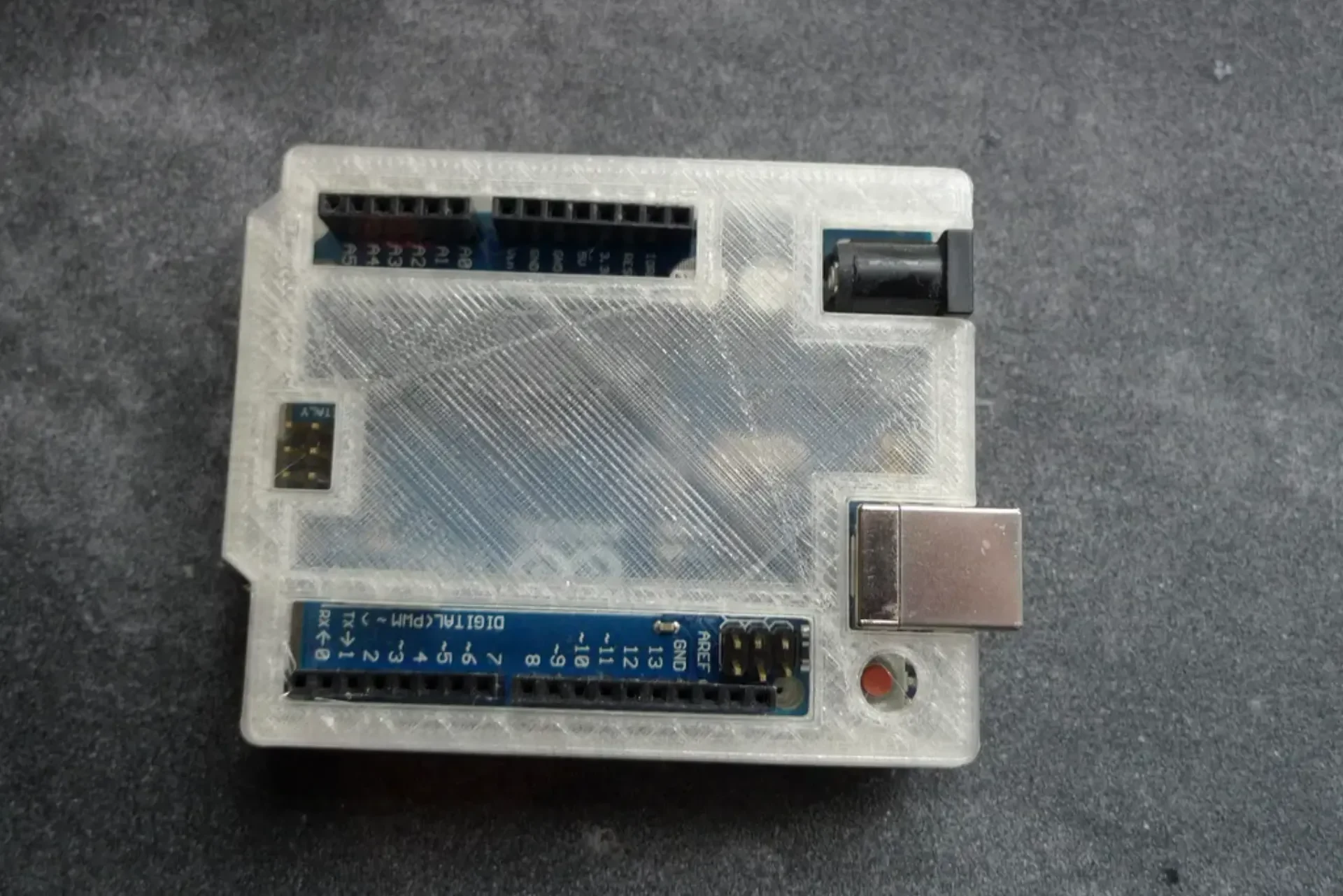

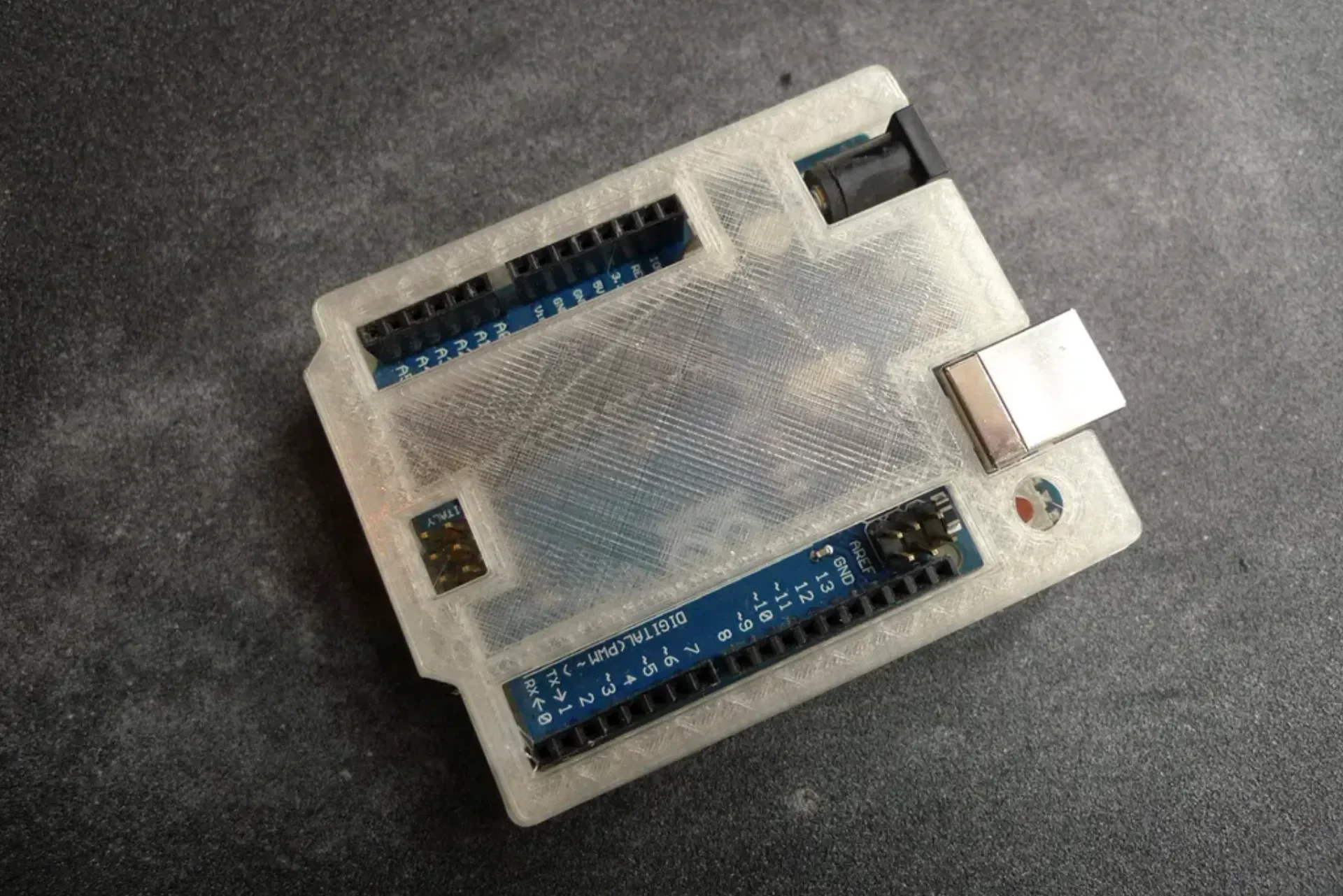

Мой ремикс не так красив, поскольку он предназначен для постоянного проживания моего прототипа Arduino с большим упором на простоту использования. Основное отличие состоит в том, что отверстия в крышке больше, что позволяет видеть метку контакта, напечатанную на плате.

Другая модификация:

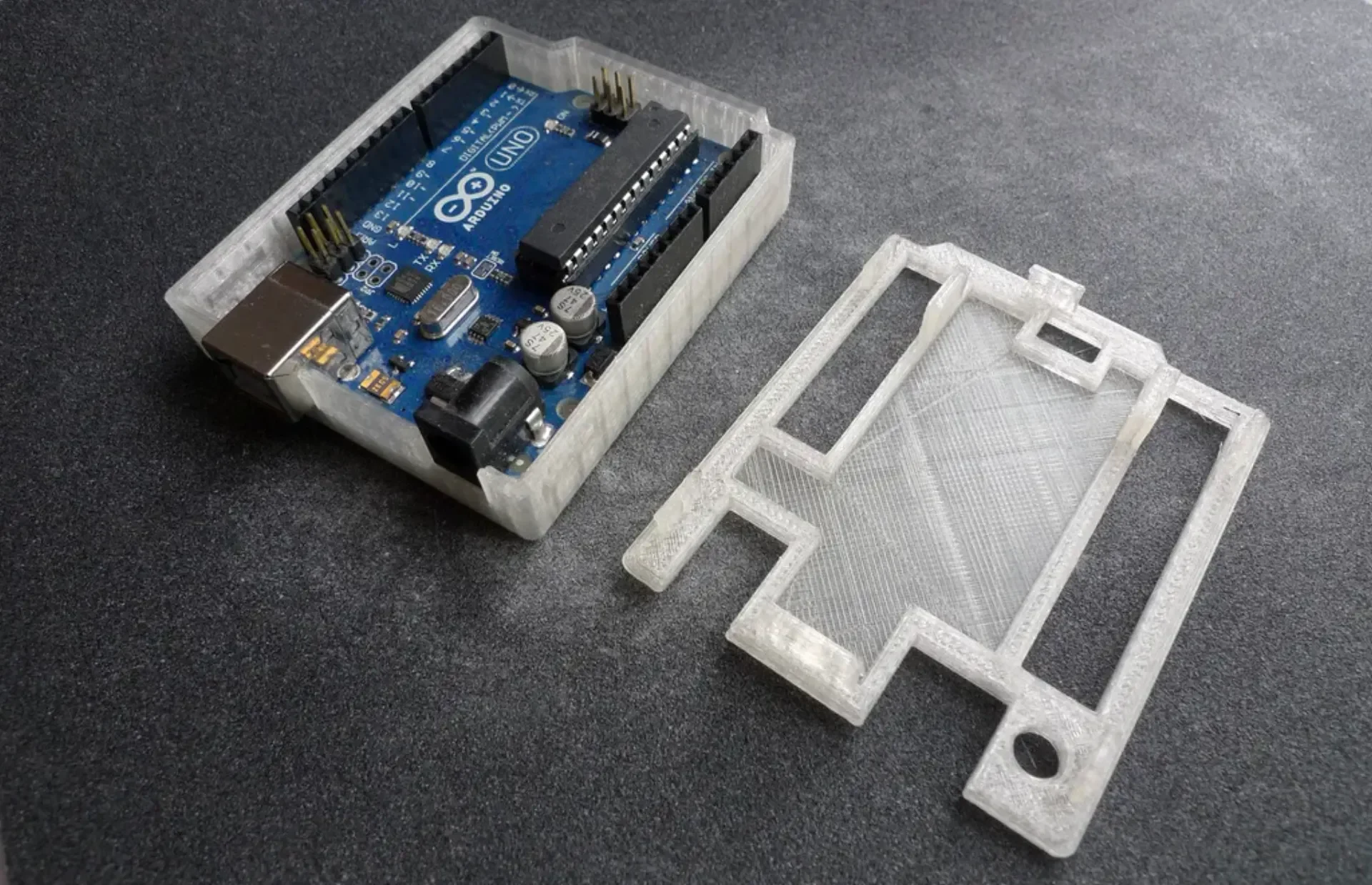

Некоторые опоры на отверстии крышки позволяют Arduino закрепить без винтов.

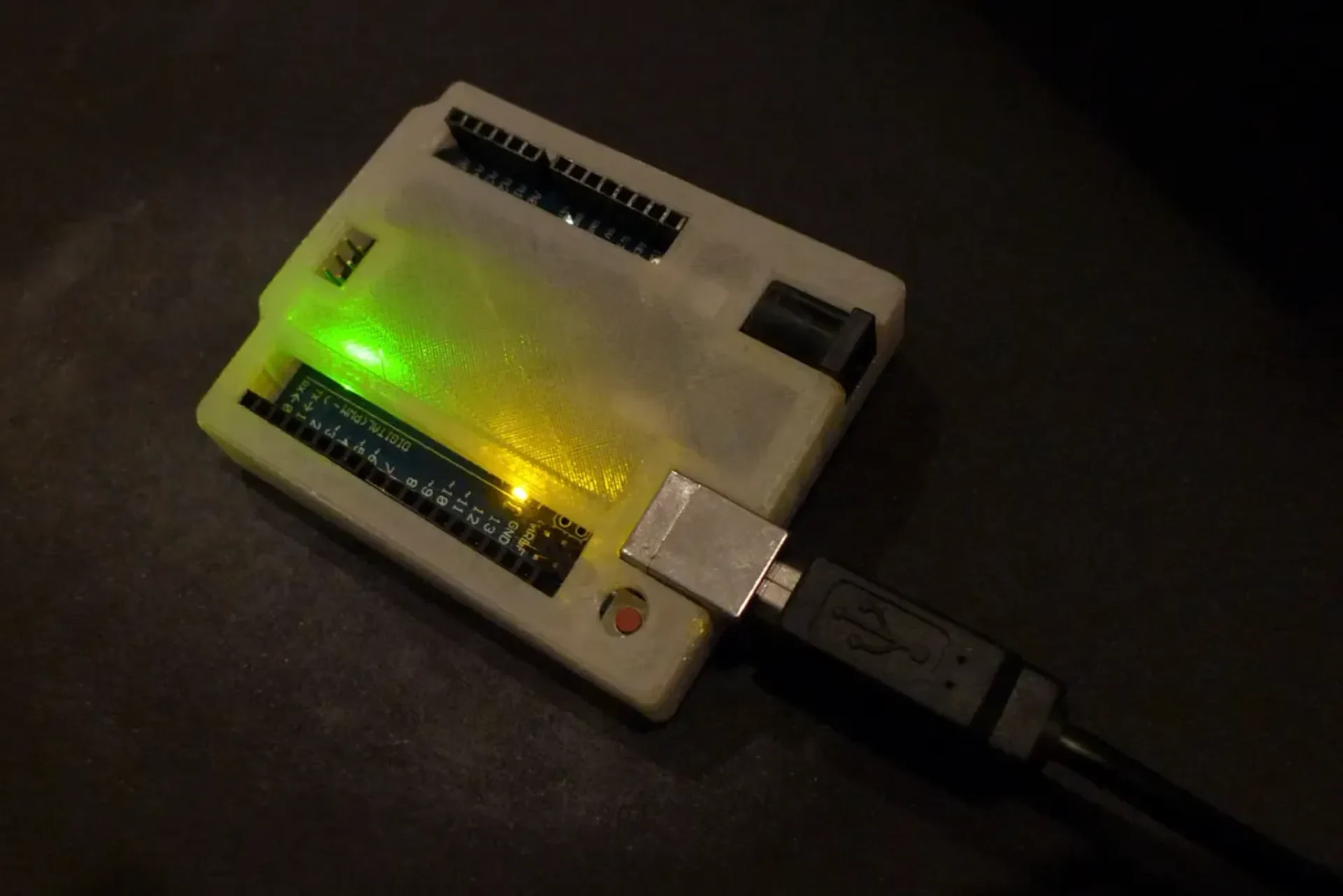

Большую часть крышки сделали тоньше, чтобы она могла выполнять роль окошка… вроде :), если сделана из прозрачного материала.

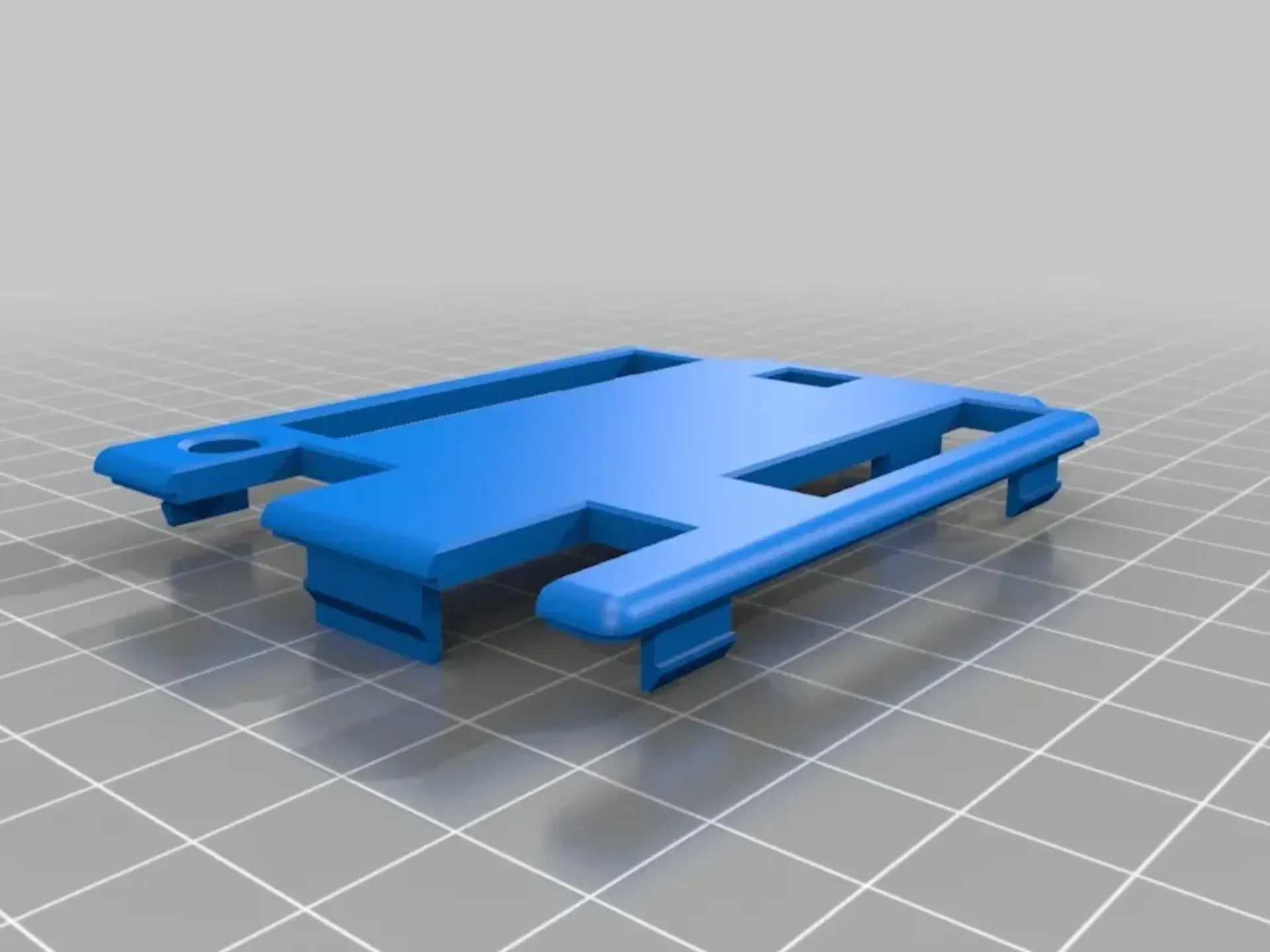

Добавлены еще два зажима спереди и сзади для надежной фиксации крышки.

Отверстие для кнопки сброса больше, что облегчает доступ.

Настройки печати

Бренд принтера:

Ультимейкер

Принтер:

Ультимейкер 2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

Сопло 0,4 __ Толщина слоя 0,2 мм

Заполнение:

20%

Примечания:

Толщина верхней и нижней оболочки была установлена на 0,8 мм. если вы установите его ниже, вы можете получить заполнение, а не сплошное окно на крышке.
