3 x 120-мм держатель вентилятора с RGB-подсветкой, управл...

У моего коллеги лежало несколько запасных 120-мм компьютерных вентиляторов со светодиодной подсветкой RGB, и он спросил меня, могу ли я сделать для них держатель, который можно будет использовать в качестве вентилятора. Он также хотел иметь возможность контролировать скорость вентилятора и цвет светодиода.

То, что началось как быстрая дневная работа, ну, в итоге заняло немного больше времени...

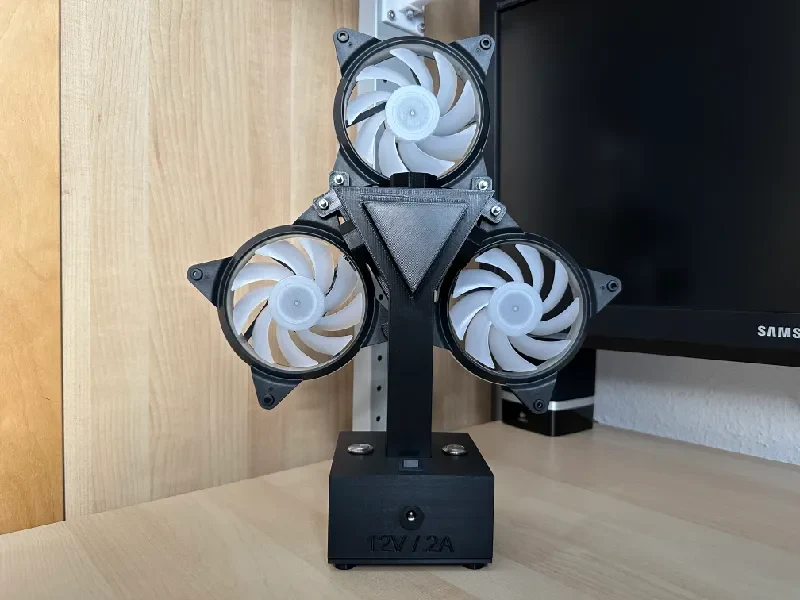

Итак, я сделал держатель вентилятора со светодиодной RGB-подсветкой размером 3 x 120 мм, уп��авляемый Arduino, со светодиодными эффектами RGB и регулировкой скорости вращения вентилятора. В этой версии она решена с помощью 3 кнопок для управления вентиляторами, цветами светодиодов RGB и яркостью светодиодов. В будущих версиях программного обеспечения, возможно, можно будет добавить веб-интерфейс, чтобы можно было устанавливать все эти значения более динамично.

Функции:

С помощью трех кнопок вы можете перекл��чать следующие значения:
Скорость вентилятора: 100%, 75%, 50%, 25% и 10%
Яркость светодиода: 100%, 75%, 50%, 25% и 0%

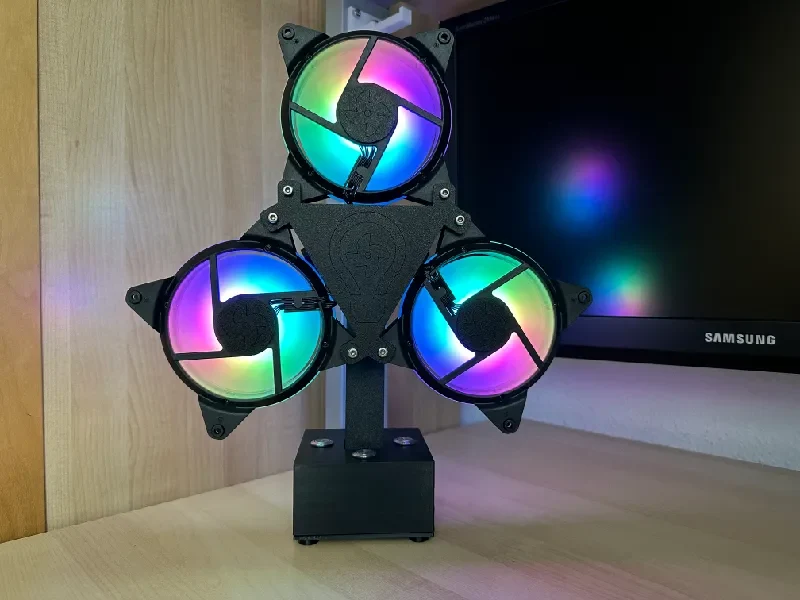

Цветовые режимы светодиодов: 8, включая 2 режима цвета радуги. Смотрите видео ниже.
С помощью выключателя питания на задней части базы вы можете включать и выключать вентилятор и светодиоды.
Код будет работать с указанными 4-контактными вентилято��ами с ШИМ и установленными в них 3-контактными светодиодами RGB 5 В. Другие вентиляторы с другими разъемами могут не работать. Я не проверял других вентиляторов.

Видео:

Автор музыки: использовала бесплатную музыку из Apple iMovie.

Необходимые детали:

3 120-мм 4-контактных вентилятора с ШИМ, 12 В и 3-контактных управляемых RGB-светодиодов 5 В
1x ESP8266 (D1 Мини)
3 кнопки Ø16 мм
1x цилиндрический разъем для ввода питания Ø12 мм
1 блок питания 12 В/2 А с цилиндрическим разъемом
1x плата понижения напряжения постоянного тока (12 В -> 5 В)
1x переключатель включения/выключения
6 винтов M4 x 40 мм
6x гайка M4
12 шайб M4
4 шурупа (3 мм х 20 мм)
Несколько проводов разных цветов

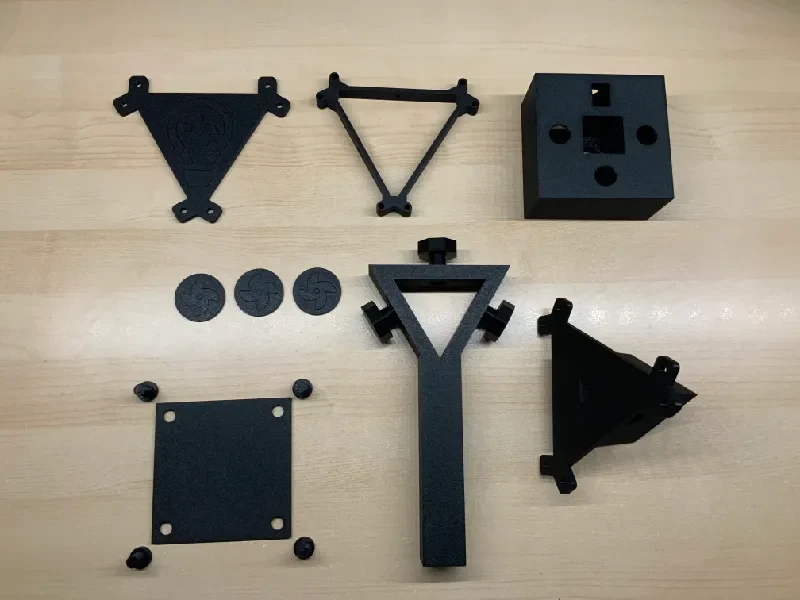

Несколько советов по монтажу печатных частей и электроники:

Начните с отрезания разъемов на концах кабелей вентиляторов. Я подрезал их под углом, чтобы запомнить, какой провод с какой стороны разъема.
Проденьте оба кабеля каждого вентилятора ��ерез маленькое отверстие в «средней» части и постарайтесь провести кабели к краям «средней» части как можно ближе, без узлов.
Вставьте 6 шайб и 6 винтов и вставьте их в отверстия «передней» части.
Вставьте винты в отверстия вентиляторов и «среднюю» часть и снова затяните кабели вентилятора в «средней» части, чтобы обеспечить хорошую прокладку их спереди.

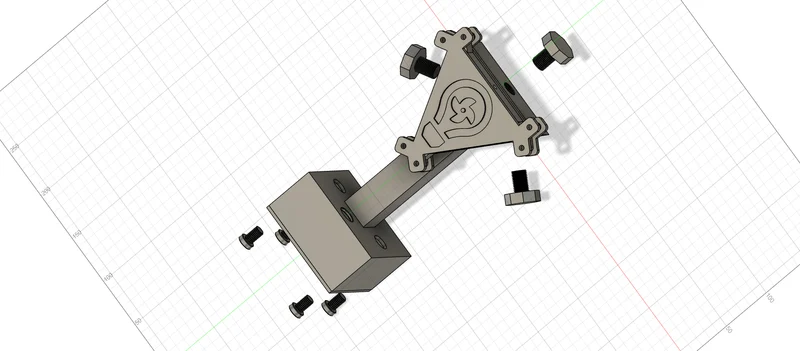

Прикрепите часть «стойки» к части «задней крышки» с помощью трех бол��ших винтов с надписью.
Пропустите каждый кабель вентилятора через отверстие в «задней крышке» и «стойке». При необходимости добавьте небольшой угол к каждому началу кабелей. Проложите кабели к нижней части «стойки» и снова затяните их, чтобы в дальнейшем избежать образования узлов и слишком коротких концов кабеля в «базовой» части.

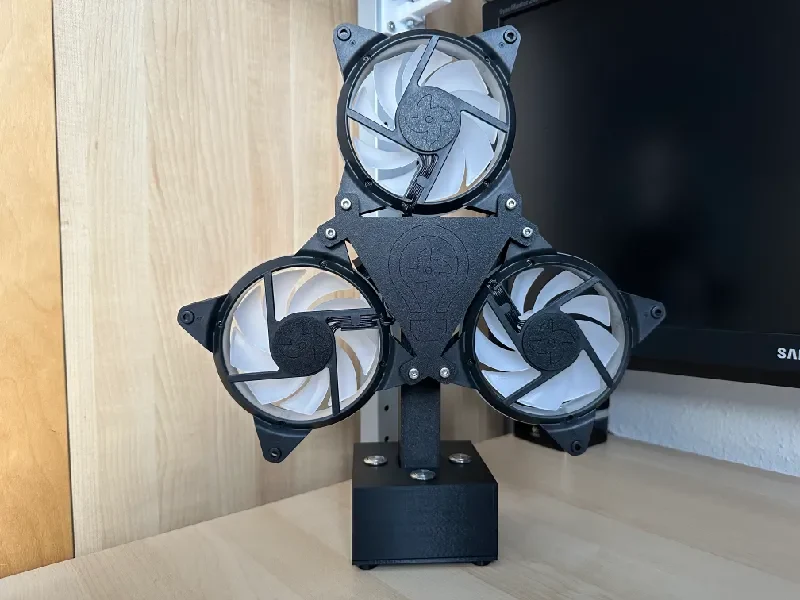

Наденьте часть «задней крышки» со «стойкой» на «среднюю» часть и закрепите ее на месте с помощью других 6 шайб и 6 гаек. Позаботьтесь об ориентации логотипа на «лицевой» части.

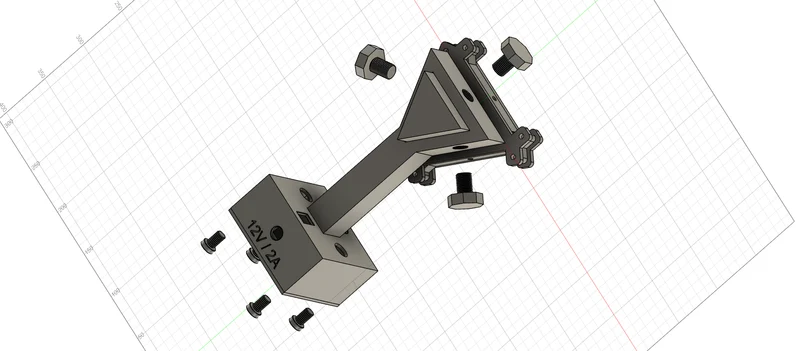

Проложите кабели вентилятора через отверстие в «основательной» части и прикрутите «базовую» часть к «стойке», чтобы зафиксировать ее на месте с помощью 4 шурупов для дерева. В обеих деталях подготавливаются отверстия диаметром 3 мм.

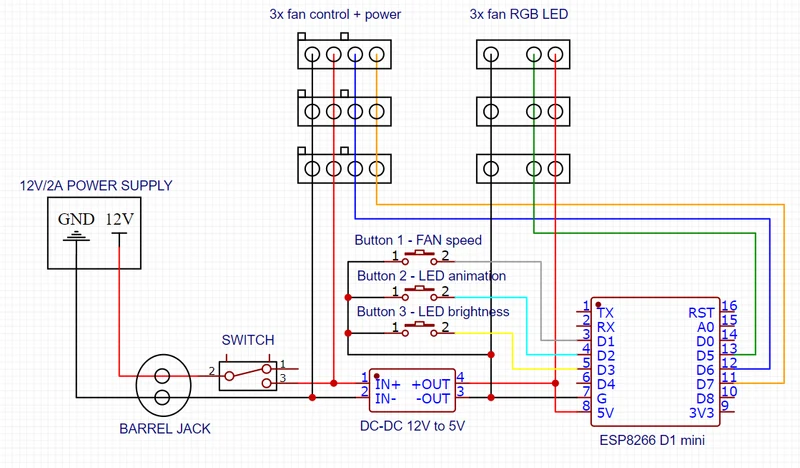

Теперь к «базовой» части и электронике:
Прикрутите «бочковой домкрат» на место. Измерьте контакты вольтметром после подключения источника питания, чтобы определить, какой контакт предназначен для выхода GND (черный) и 12 В (красный). К нему припаяйте красный (+ контакт) и черный (- контакт) провода.
Проденьте один из красных проводов через отверстие «выключателя питания» и припаяйте его к одному из контактов «выключателя».
К другому контакту «выключателя» припаяйте еще один красный провод.
Вставьте «переключатель» в отверстие в «основании» и следите за тем, чтобы не пережать провода.
Припаяйте черный и разомкнутый красный провод от «переключателя» к входным контактам ± «платы понижающего DC-DC». Добавьте еще 2 провода (красный/черный) к тем же контактам, которые позже понадобятся и для питания вентиляторов напряжением 12 В.
Снова возьмите вольтметр и присоедините его к выходу «платы понижения постоянного тока». Подключите «источник питания 12 В», включите «переключатель» на базе и установите выходное напряжение понижающей платы постоянного тока на ~ 5 В (я установил его на 5,15 В) с помощью небольшой отвертки и маленького винта на синем потенциоме.
