Электронный замок на базе Arduino

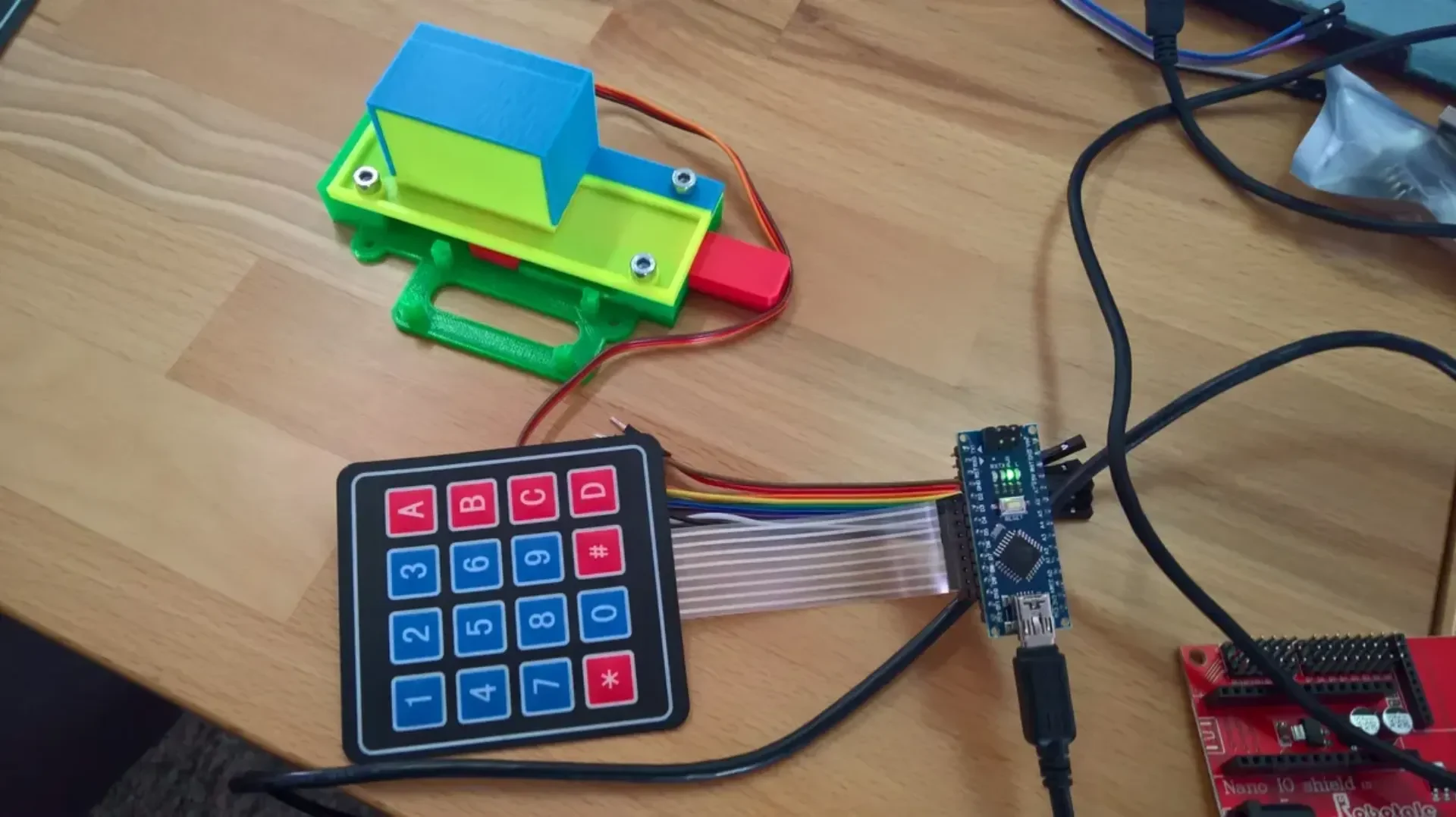

Это дверной замок с сервоприводом, управляемый Arduino Nano и питаемый стандартным сервоприводом SG90. Способом открытия замка может быть что угодно: от простой клавиатуры с магнитными датчиками Холла до Bluetooth или RFID.

Этот проект содержит полный материал из Arduino Workshop SIG, который я сделал на ZodiaCon 2017.

Помимо STL доступны следующие файлы:

Slides.pdf — слайды презентации из моего выступления
Handbook-CS.pdf — справочник лабораторной работы на чешском языке
Handbook-EN.pdf — справочник лабораторной работы на английском языке

Code.zip — исходный код для всех лабораторий
Включены следующие лаборатории:

Тестирование окружающей среды (мигание светодиода)
Использование датчика Холла OH3144
Использование матричной клавиатуры 4x4
Использование сервопривода SG90
Простой замок, управляемый магнитным датчиком.
Простой замок, управляемый с клавиатуры.
Готовый проект — замок со сменным кодом, хранящимся в EEPROM.
Требуются следующие электронные компоненты:

Arduino Nano (или вообще любой Arduino, но держатель предназначен для Nano)

OH3144 Датчик Холла
SG90 сервопривод
Матричная клавиатура 4x4
Распечатать инструкции
Категория: Настройки печати электроники

Производитель принтера: Prusa

Принтер: Пруса Mk2

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Примечания:

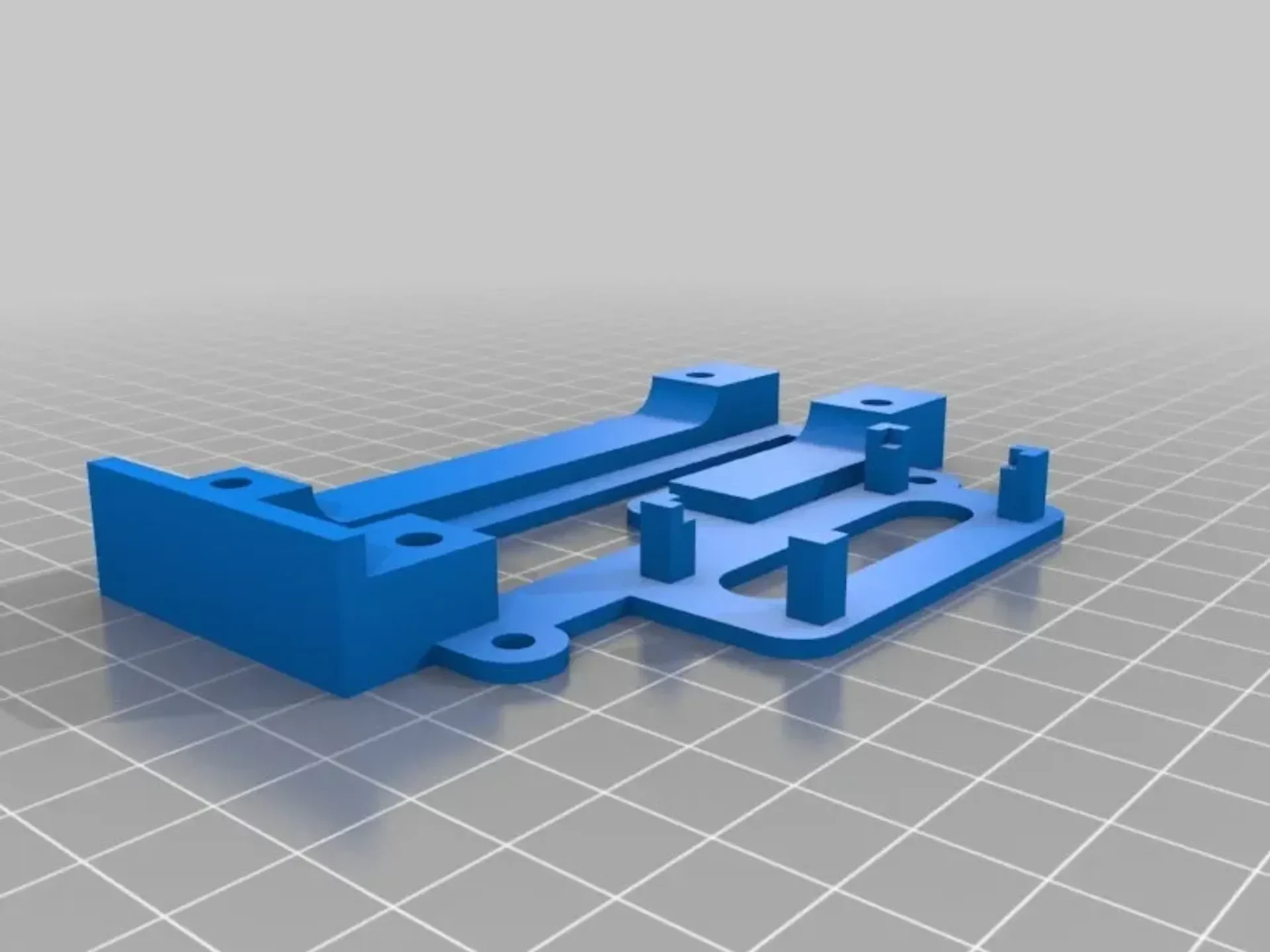

Некоторые части имеют «облегченные» варианты (*_LT.stl). Они менее надежны, но печатают быстрее.

Как я это разработал

Стойка и механизм были вдохновлены моторизованным дверным замком, но остальные детали были созданы с нуля и предназначены для удобной печати.
