WIP: Переходная пластина для плат STM Nucleo/Arduino для ...

Я начал изучать программирование микроконтроллеров STM32 и приобрел для практики одну из плат Nucleo-64. Одним из раздражающих моментов было то, что он свободно «скользил» по поверхности моего стола, а металлические разъемы подвергались воздействию всего, что находилось на моем столе. Позже было решено добавить возможность использования Nucleo-144 и некоторых штатных плат Arduino. Таким образом, я сделал вот такой «держатель», в котором можно разместить:

Плата разработки микроконтроллера:
протестировано с:
NUCLEO-G474RE (Nucleo-64 с микро-USB)

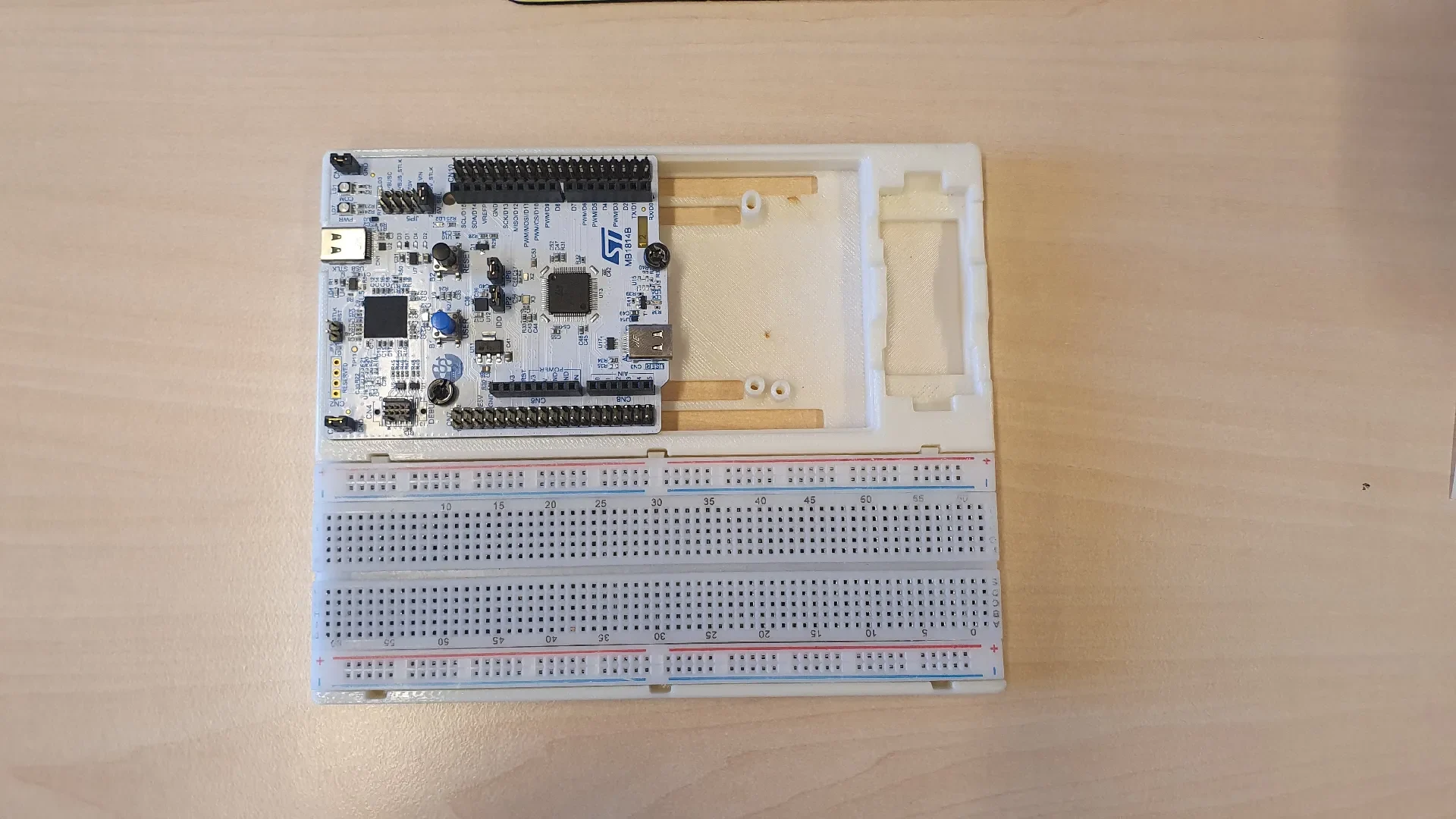

NUCLEO-H503 (Nucleo-64 с USB типа C)

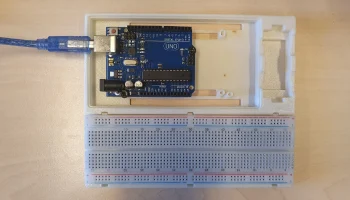

Ардуино Уно

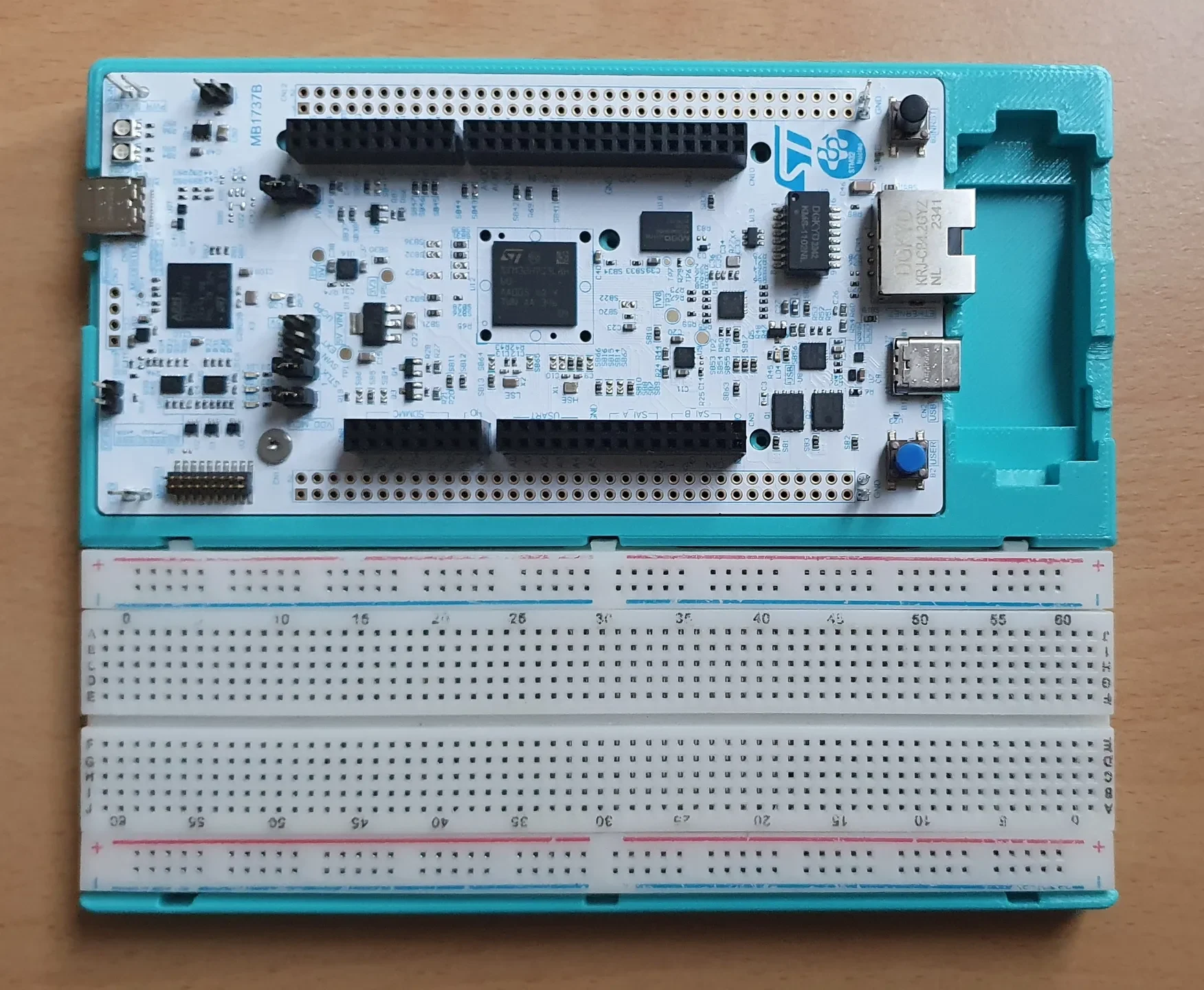

NUCLEO-H7S3L8 (Nucleo-144 с USB тип C + USB тип C OTG + Ethernet)
не тестировался, но предназначен для:
Ардуино Мега
макет
обычный макет на 830 точек с самоклеящейся обратной стороной
сервоприводы, либо:

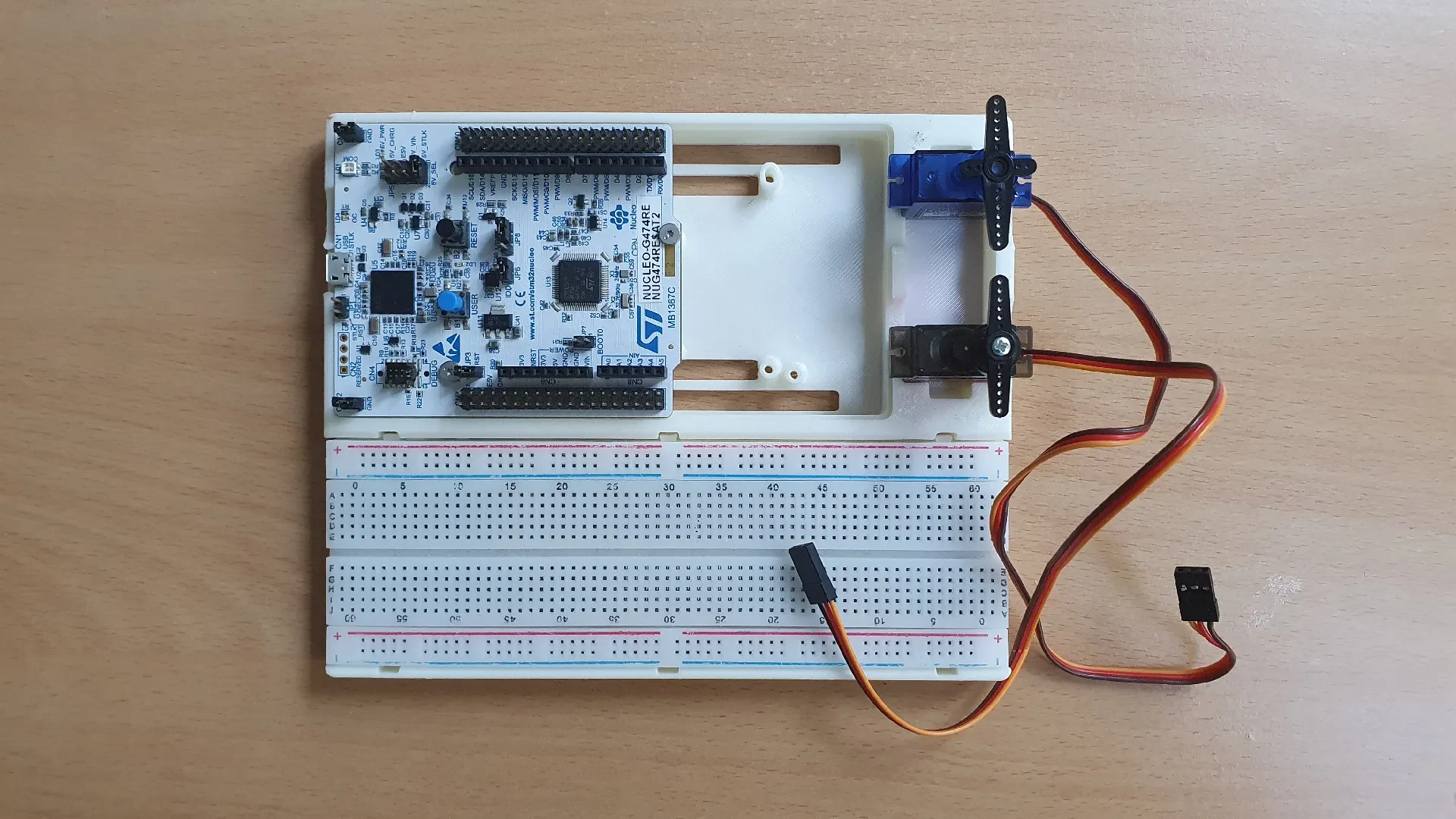

до 2-х компактных сервоприводов в форм-факторе SG90
даже с большими вращающимися пластинами

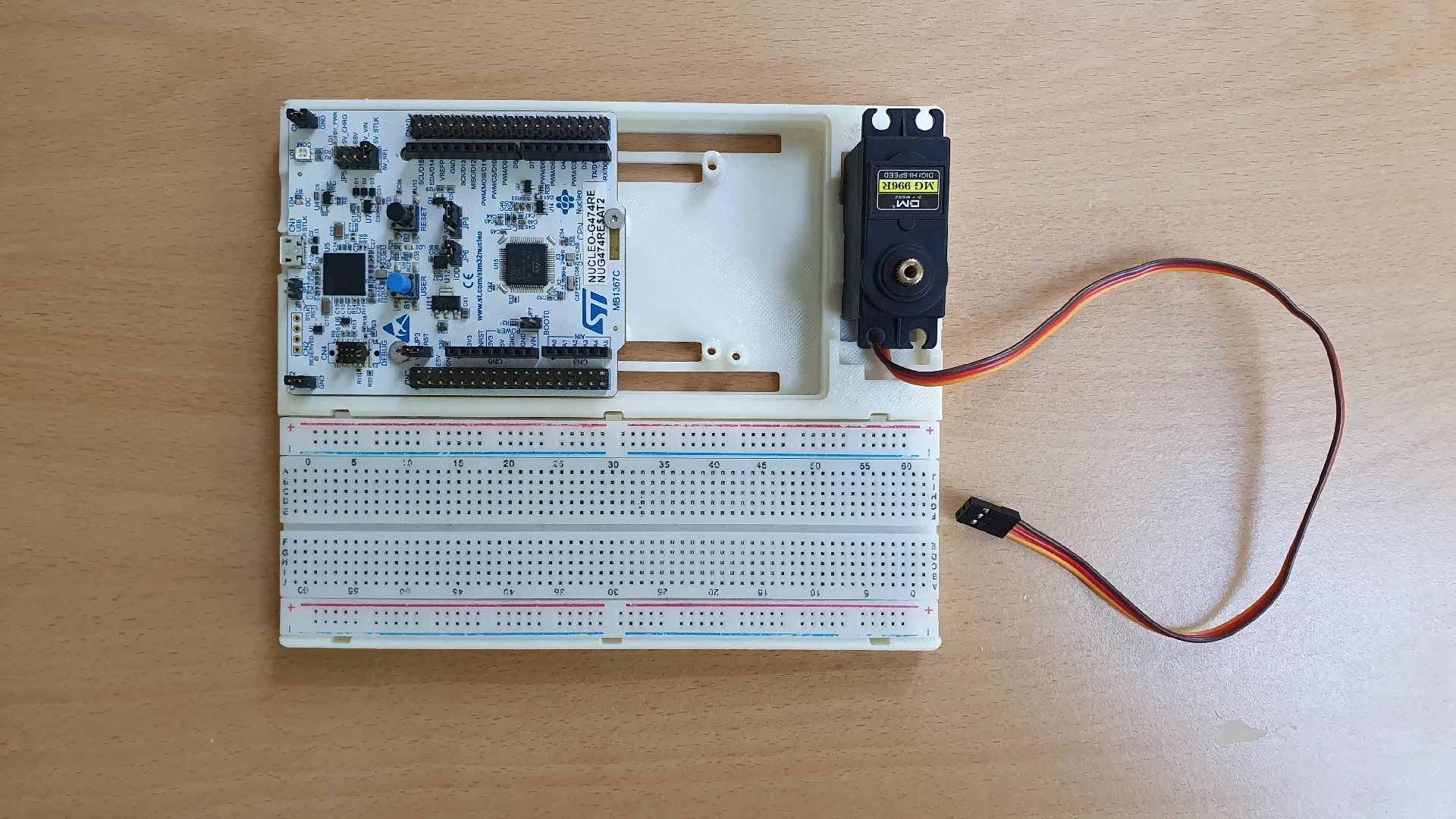

один больший сервопривод в форм-факторе MG996
в каждом слоте имеются боковые вырезы для пропуска соединительных проводов

Слоты для сервоприводов были добавлены просто потому, что там было свободное место. Слот для платы Nucleo/Arduino слегка утоплен в основной корпус держателя (1,6 мм), а также имеет вырезы в задней панели для обеспечения доступа ко всем контактам Nucleo.

Существует в 2-х вариантах крепежных винтов: М2,5 и М3. Не используйте пластиковые винты!
