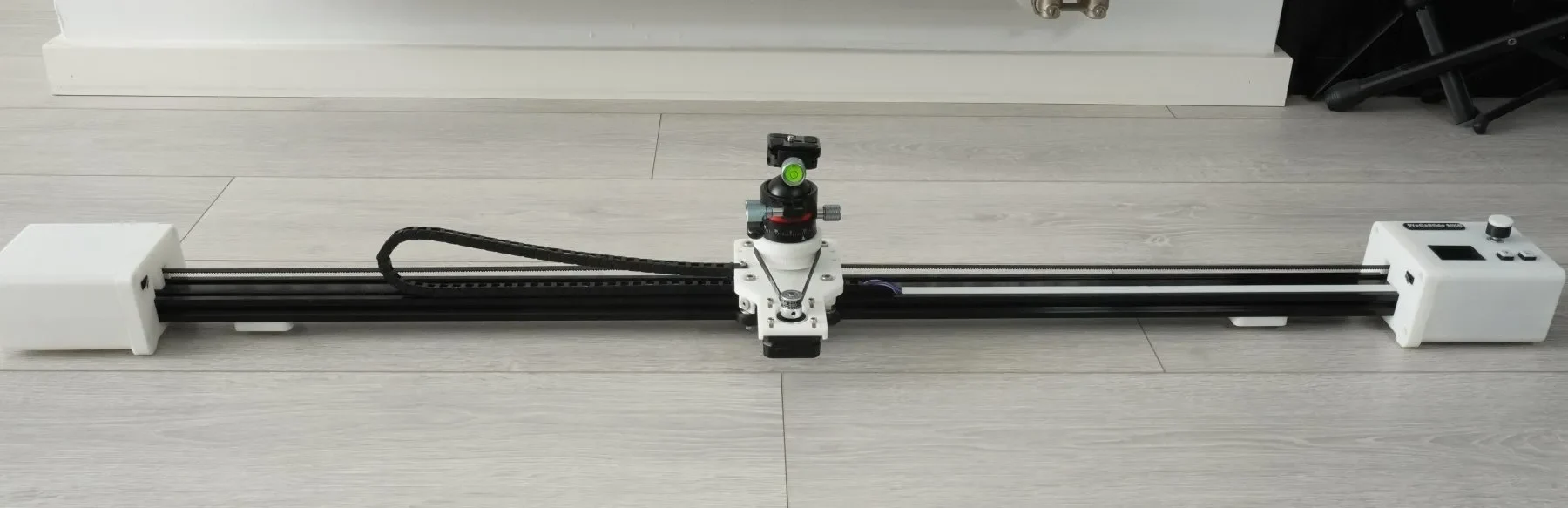

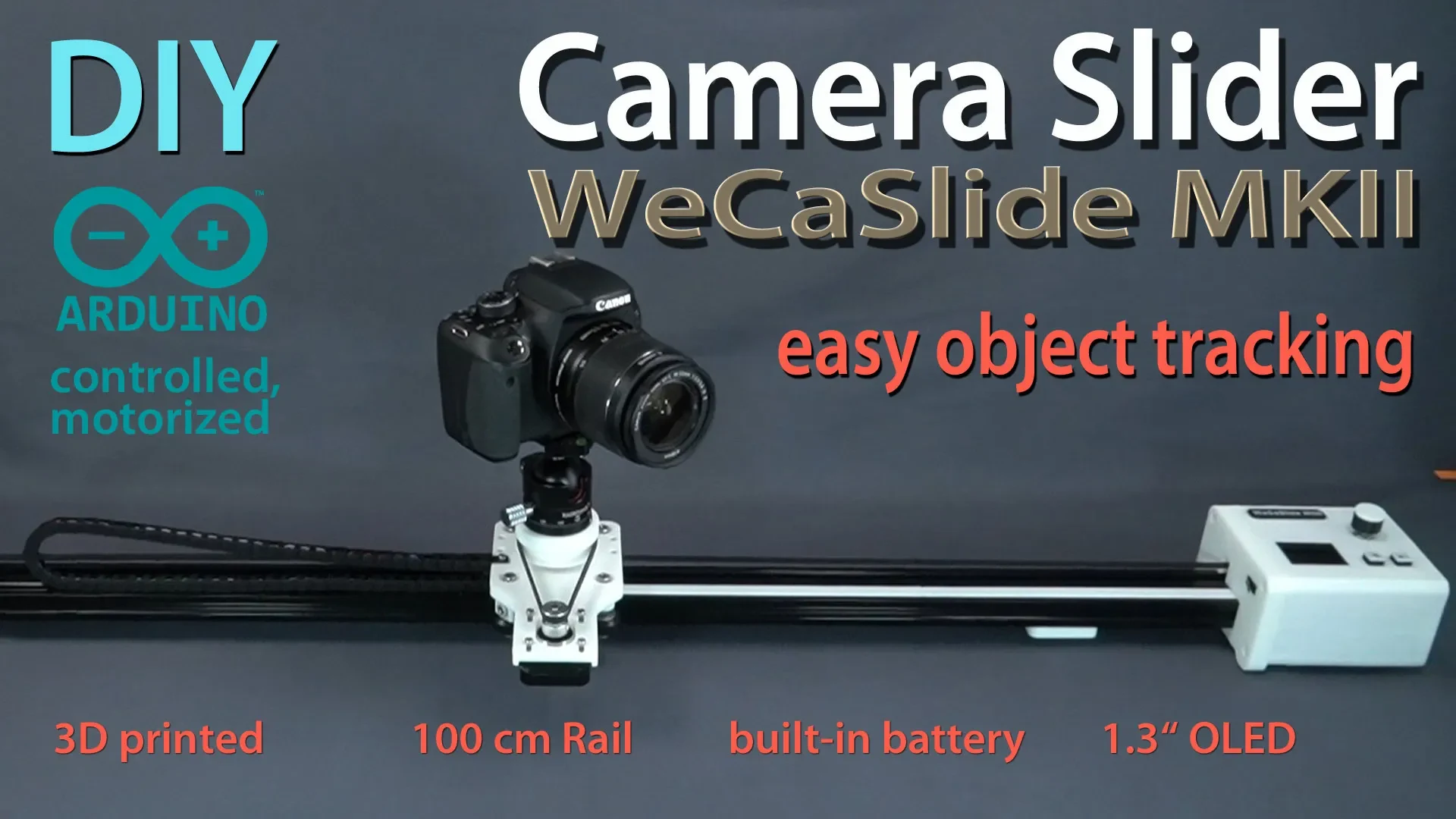

WeCaSlide MKII, моторизованный слайдер камеры Arduino.......

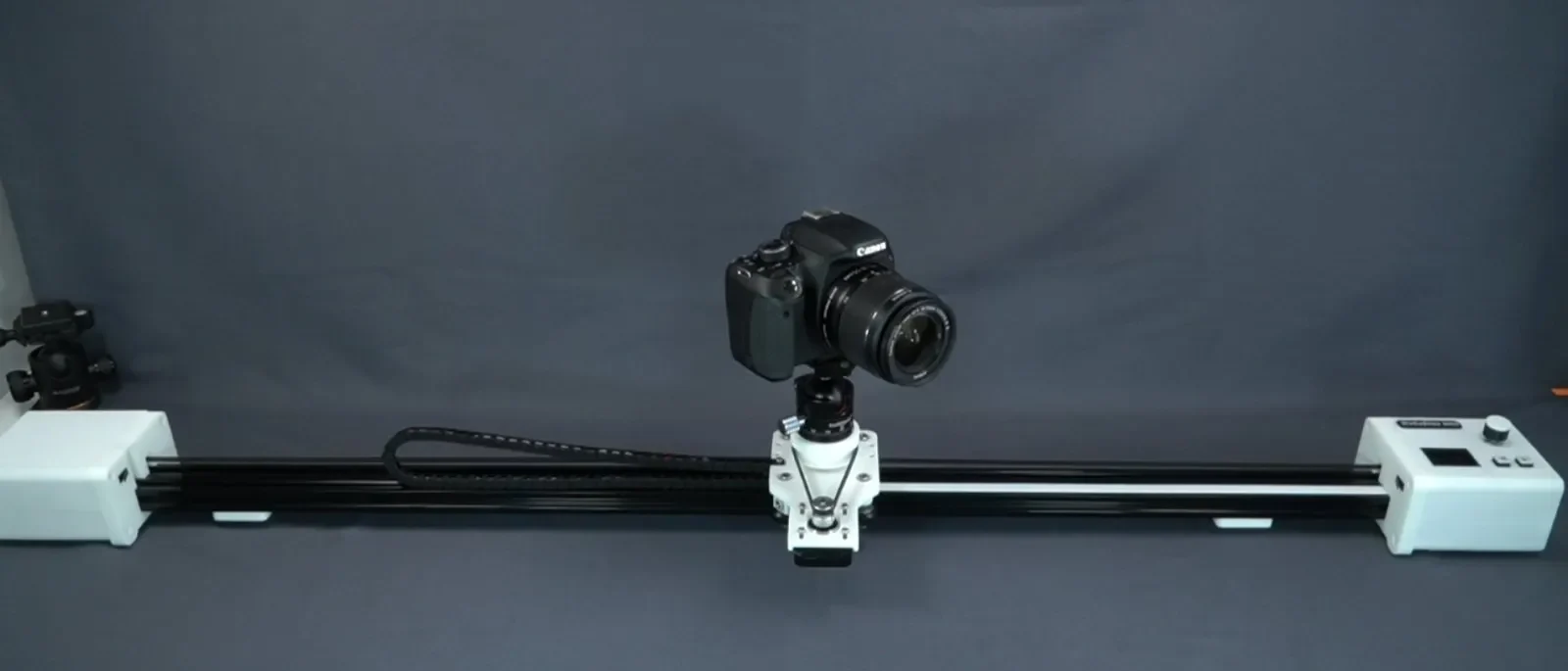

Dies ist mein zweiter Kamera Slider и ist eine komplette Neukonstruktion. Der Antrieb erfolgt mit zwei Nema17 Schrittmotoren, die durch je einen DRV8825 mit 32 Mikroschritten angesteuert werden. Это может быть несложно сделать с 6400 шагами для вашего удобства. Auf der Schiene entspricht das 40mm bei 6400 Schritten. Если вы используете ALU V-Profil 20x40 с длиной 100 см, вы получите хороший Steifigkeit Gewährleistet.

Die Kameraachse ist 4:1 untersetzt und benötigt somit 25600 Schritte für eine Umdrehung. Beide Achsen arbeiten mit einem sanften Motoranlauf, um Kameraruckeln zu vermeiden. Получите доступ к слайдеру с помощью Arduino Nano! Die Stromversorgung erfolgt durch ein eingebautes Akkupack (2x Li Ion 18650) с ок. 6000 мА/ч, надежный модуль для USB-C. Die Akkus reichen für mehrere Stunden Sliderbetrieb.

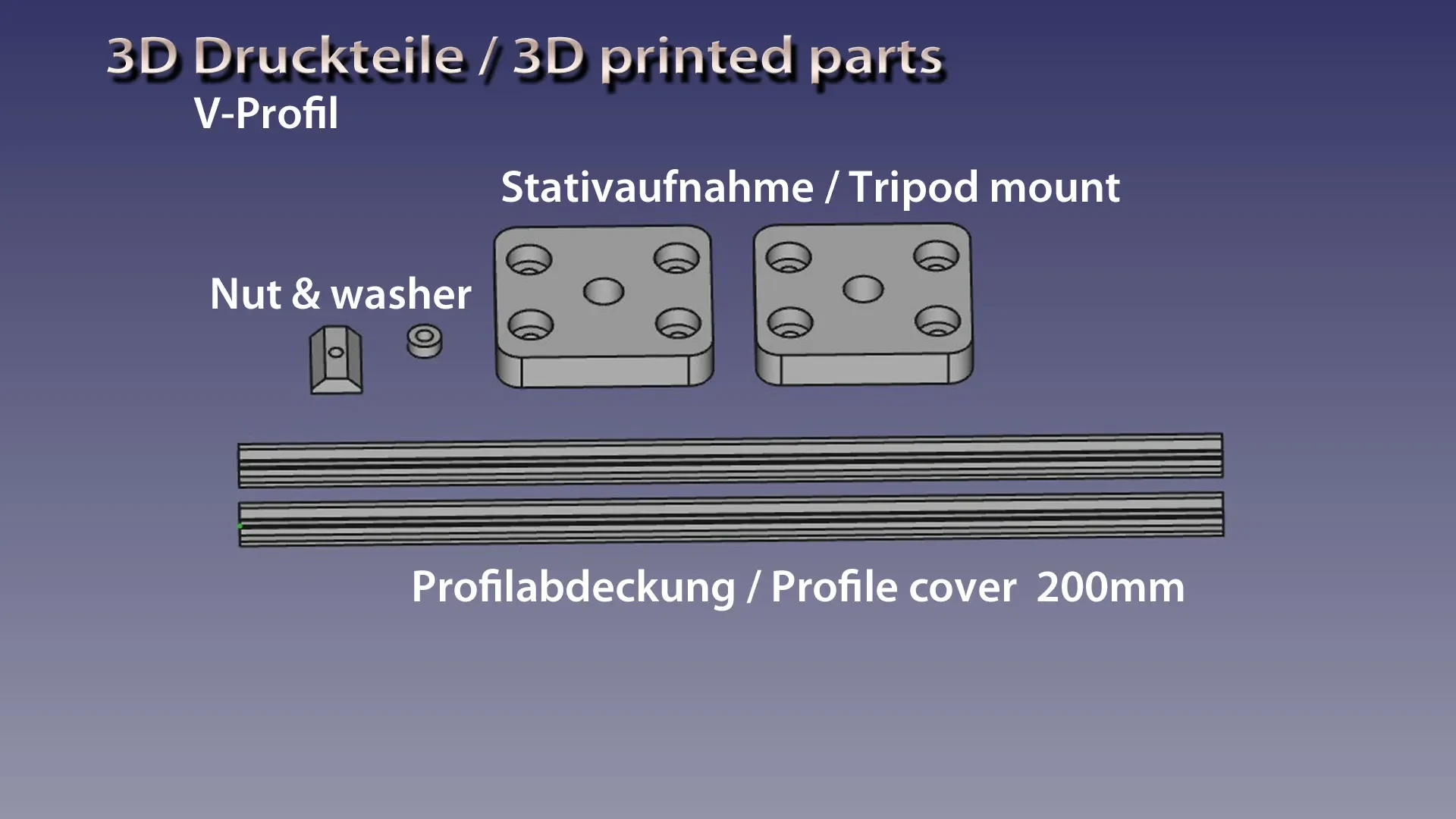

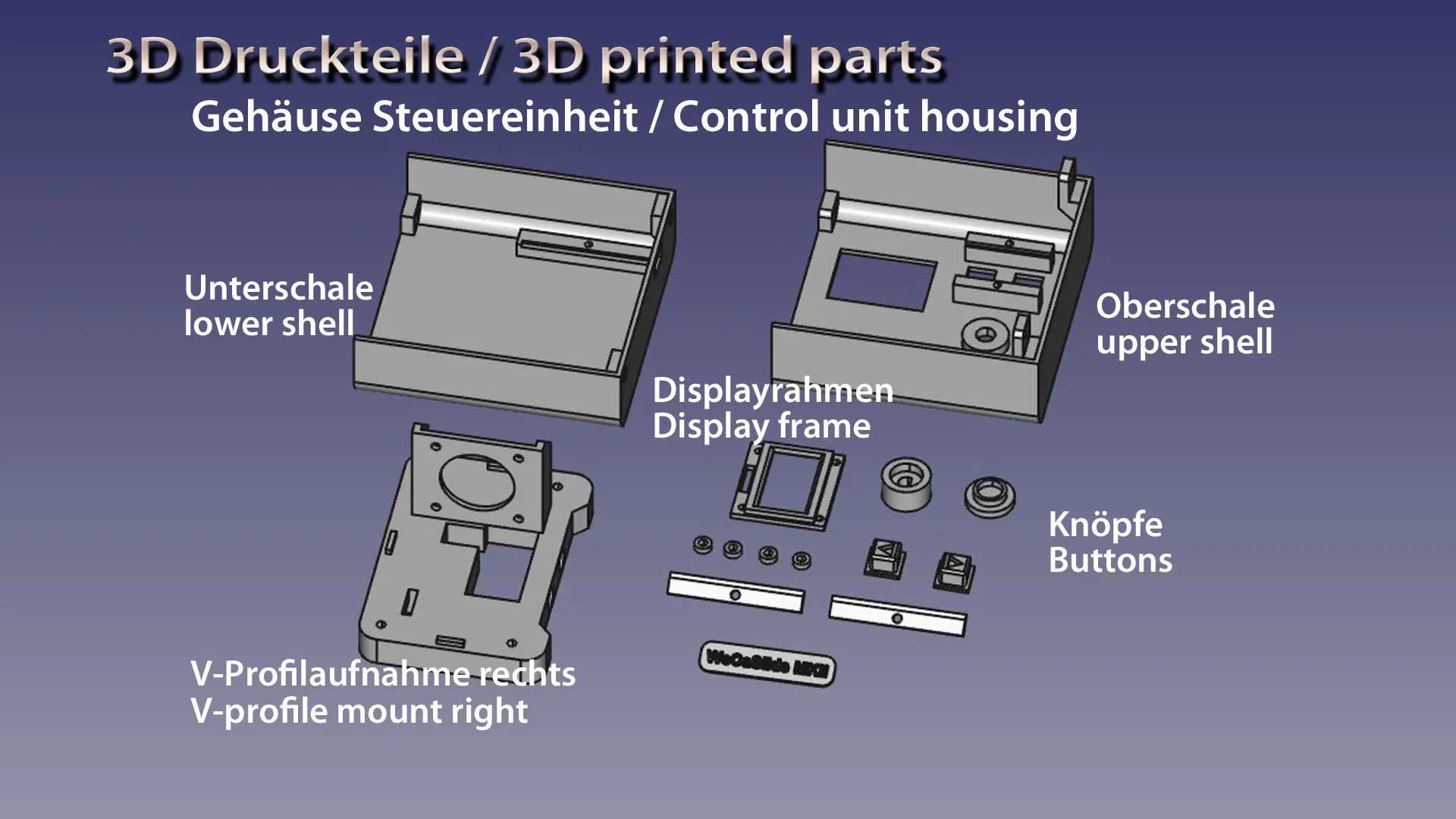

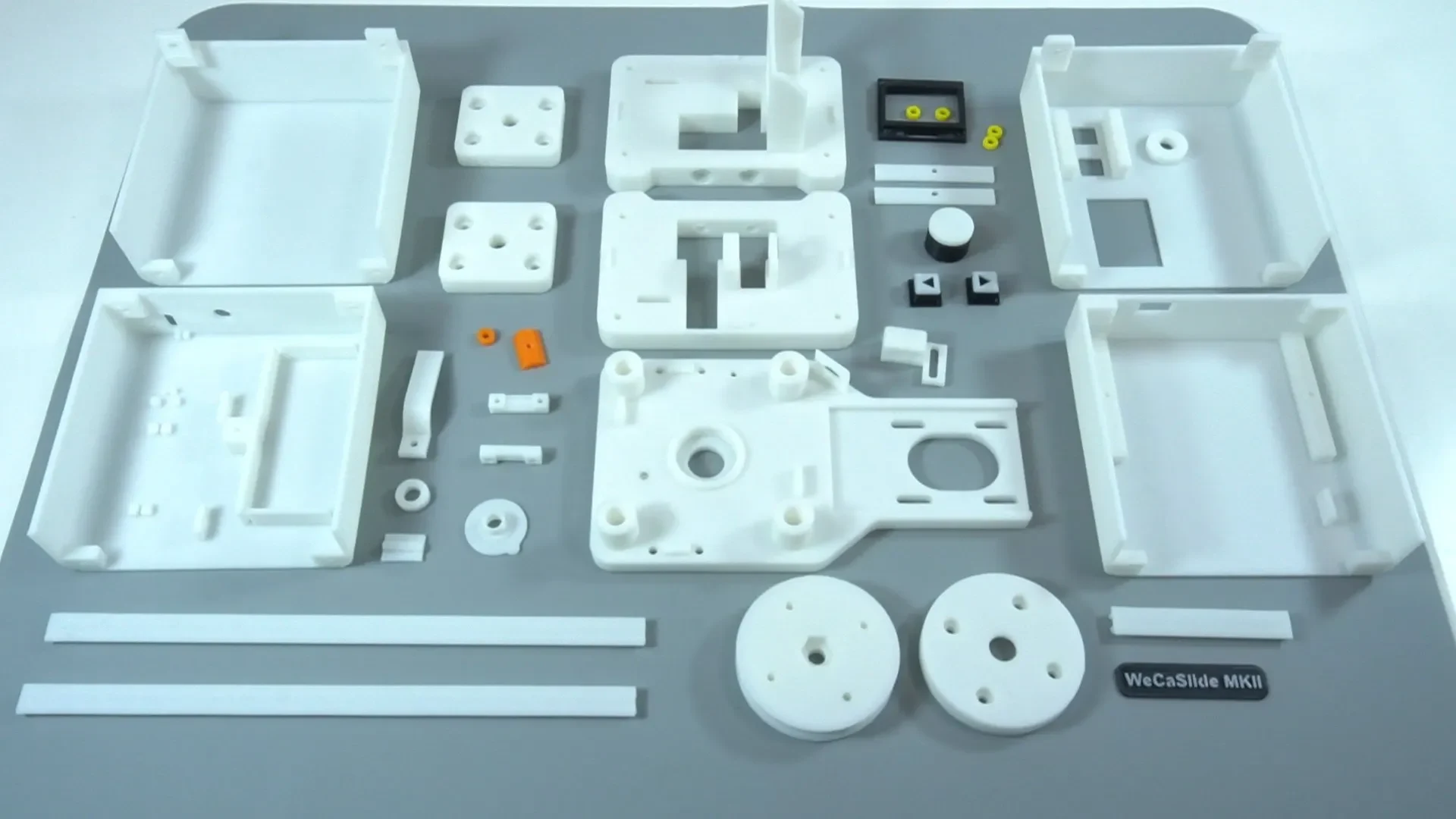

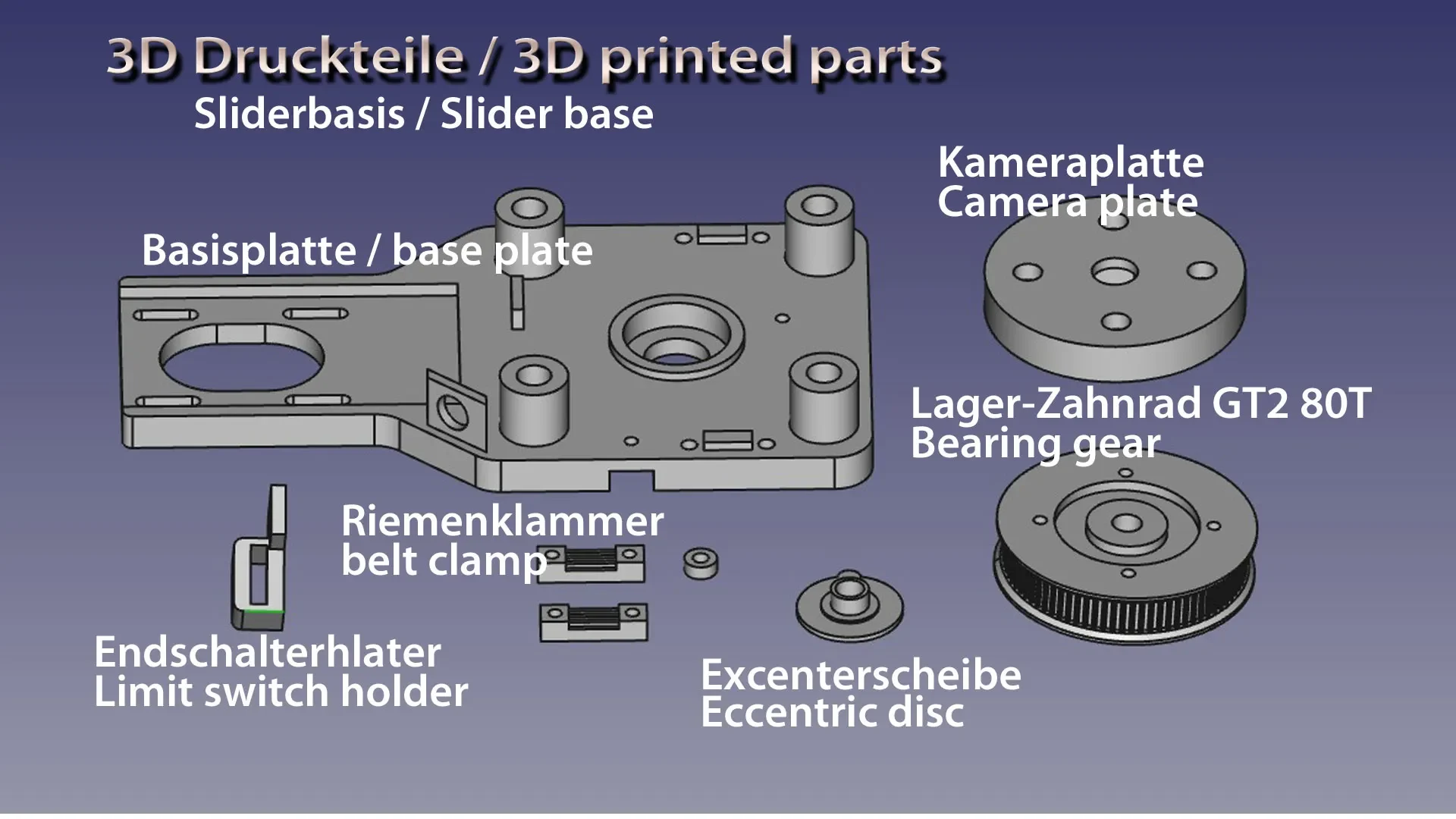

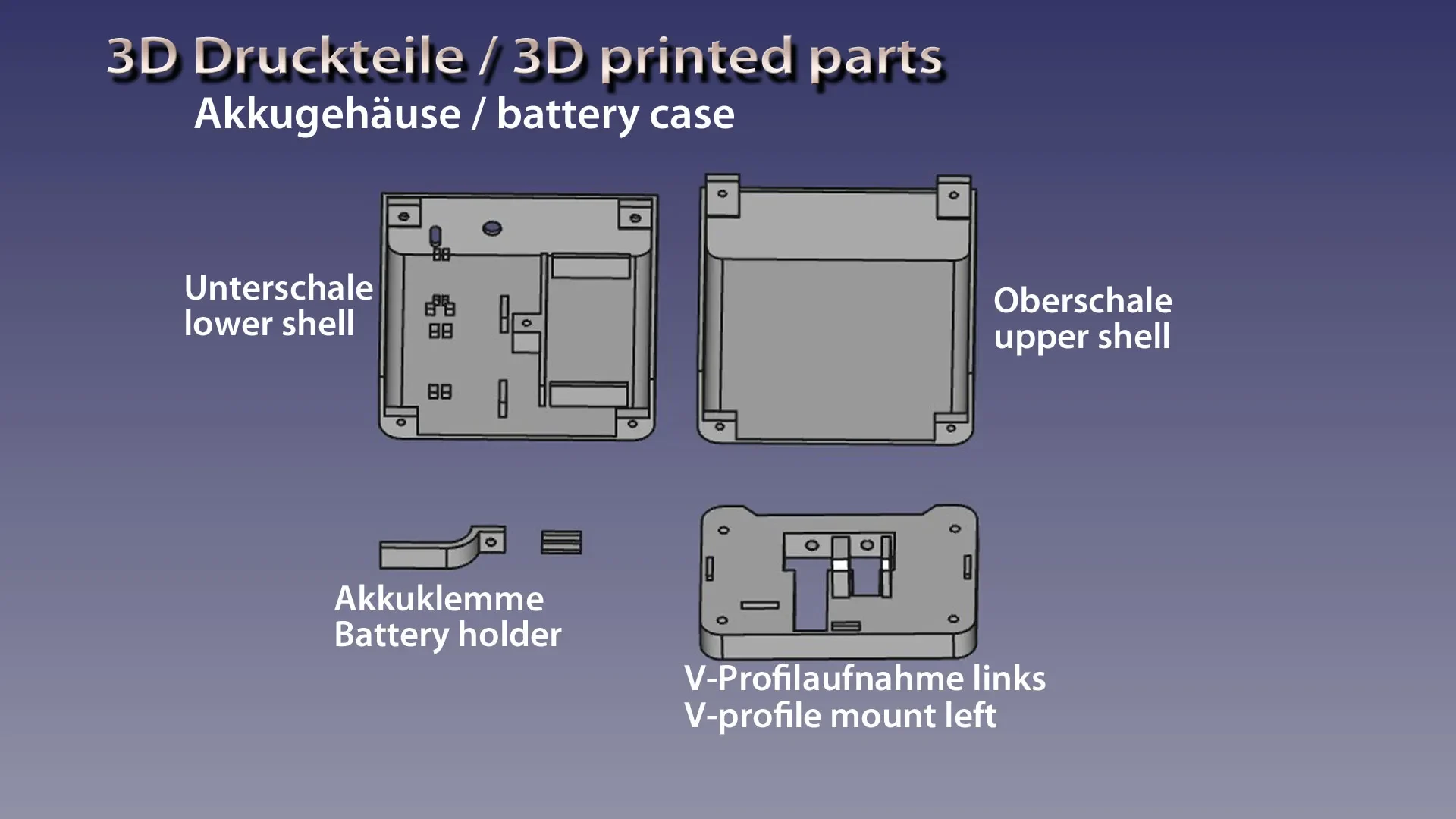

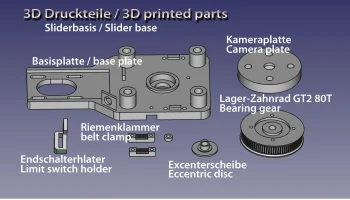

Die druckbaren Bauteile, inkl. 80T GT2-Zahnrad с Aufnahme для 30-миллиметрового осевого лагера, возможно, с PLA, изготовленным с 20% заполнением и 4 периметрами. Nur wenige Teile benötigen kleinere Supports.

Der Aufbau будет подробным в просмотре видео.

---

Это мой второй слайдер для камеры, и он имеет совершенно новый дизайн. Он приводится в движение двумя шаговыми двигателями Nema 17.
каждый управляется DRV8825 с 32 микрошагами. Это обеспечивает очень точные перемещения со скоростью 6400 шагов за оборот. На рельсе это соответствует 40 мм при 6400 шагах. Рейка представляет собой алюминиевый V-образный профиль 20х40 длиной 100 см, что обеспечивает очень высокую жесткость.

Ось камеры имеет коэффициент уменьшения 4:1 и поэтому требует 25600 шагов на оборот. Обе оси работают с плавным запуском двигателя, чтобы предотвратить тряску камеры. Слайдер снова управляется Arduino Nano! Питание обеспечивается встроенным аккумулятором (2x Li-Ion 18650) емкостью примерно 6000 мА/ч, который заряжается с помощью встроенного зарядного модуля через USB-C. Батарейки хватает на несколько часов работы слайдера.

Я распечатал компоненты для печати, в том числе шестерню 80T GT2 с креплением для упорного подшипника диаметром 30 мм, из PLA с заполнением 20% и 4 периметрами. Лишь немногие детали требуют небольших опор.

Подробно сборка показана в видео по ссылке.

Особенности:
— Рейка 100 см
— 2 шаговых двигателя Nema17 (рейка и канера)
— встроенный аккумулятор 6000 мА/ч, заряжаемый через USB-C

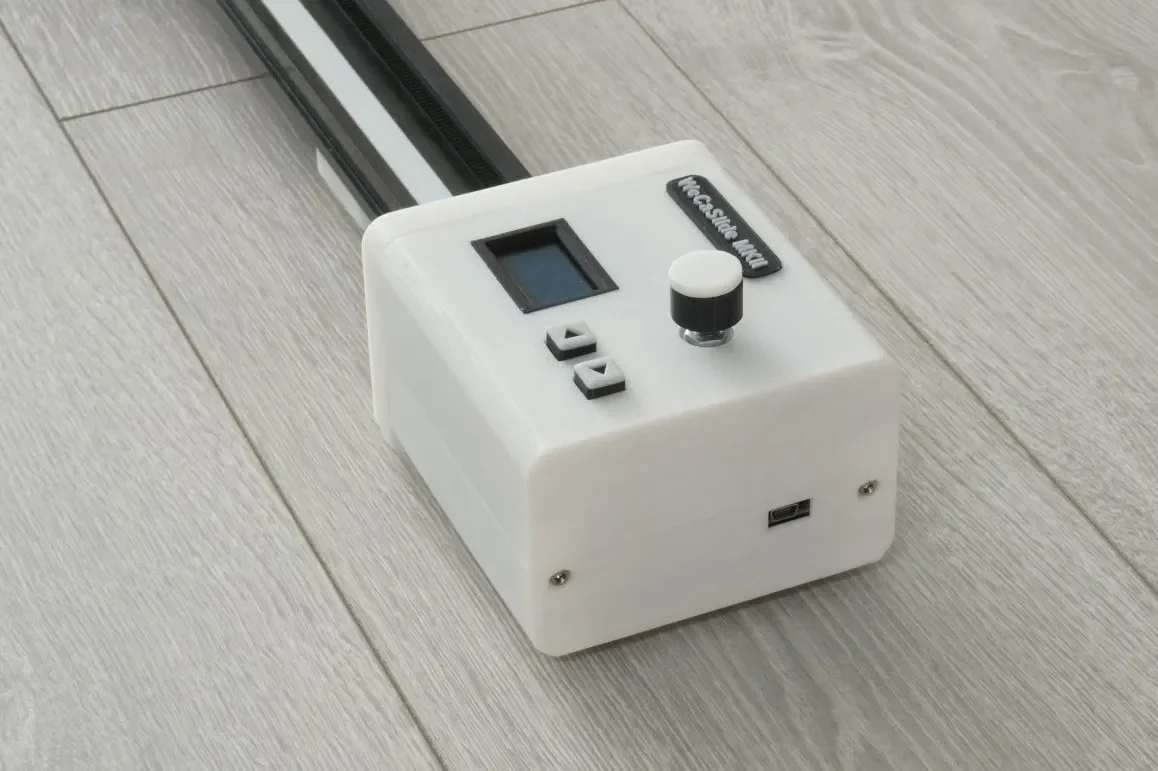

— 1,3-дюймовый OLED-��исплей
— Ардуино Нано
— кронштейн для дистанционного триггера камеры
— регулируемая скорость в мм/с до 100 мм/с
— микропереключатели направляющих и исходного положения камеры
— легкое отслеживание объекта благодаря регулируемому расстоянию в см до объекта
— Панорамирование (слайд), вращение, панорамирование и вращение
— инвертируемое вращение при панорамировании и повороте
— 2 адаптера для крепления на штатив.

Код Arduino: https://github.com/werner-rh/WeCaSlideMKII.

Обновление от 16 октября 2025 г.: добавлено несколько изображений с печатной платы. Это может помочь создать свой собственный. Также добавлены две настенные вешалки для хранения слайдера, когда он не используется.
