Корпус симулятора ветра для Arduino Nano и 3-х выходов ве...

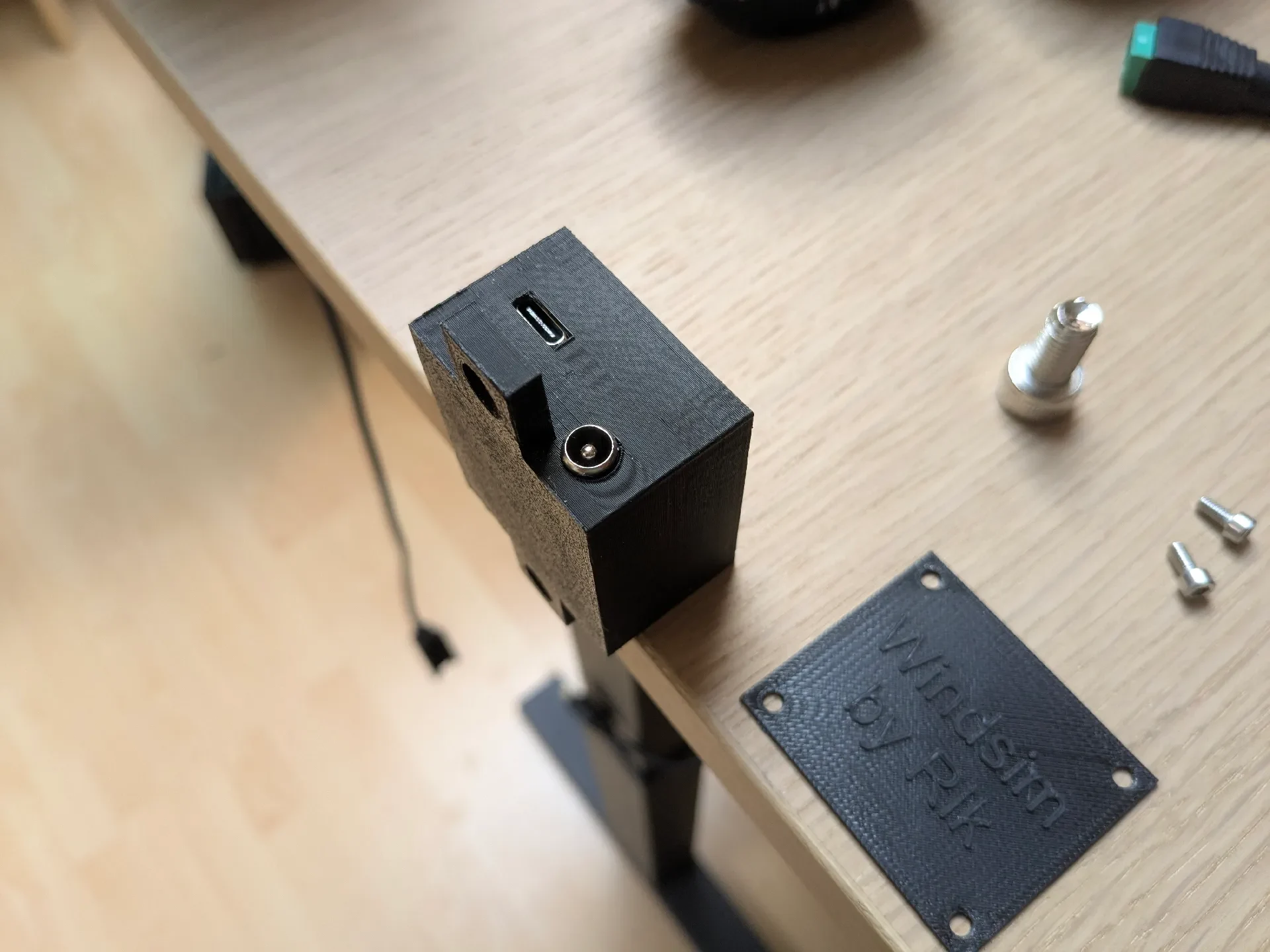

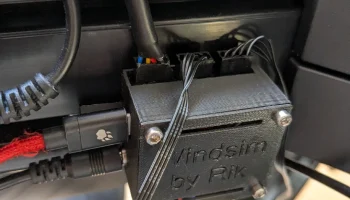

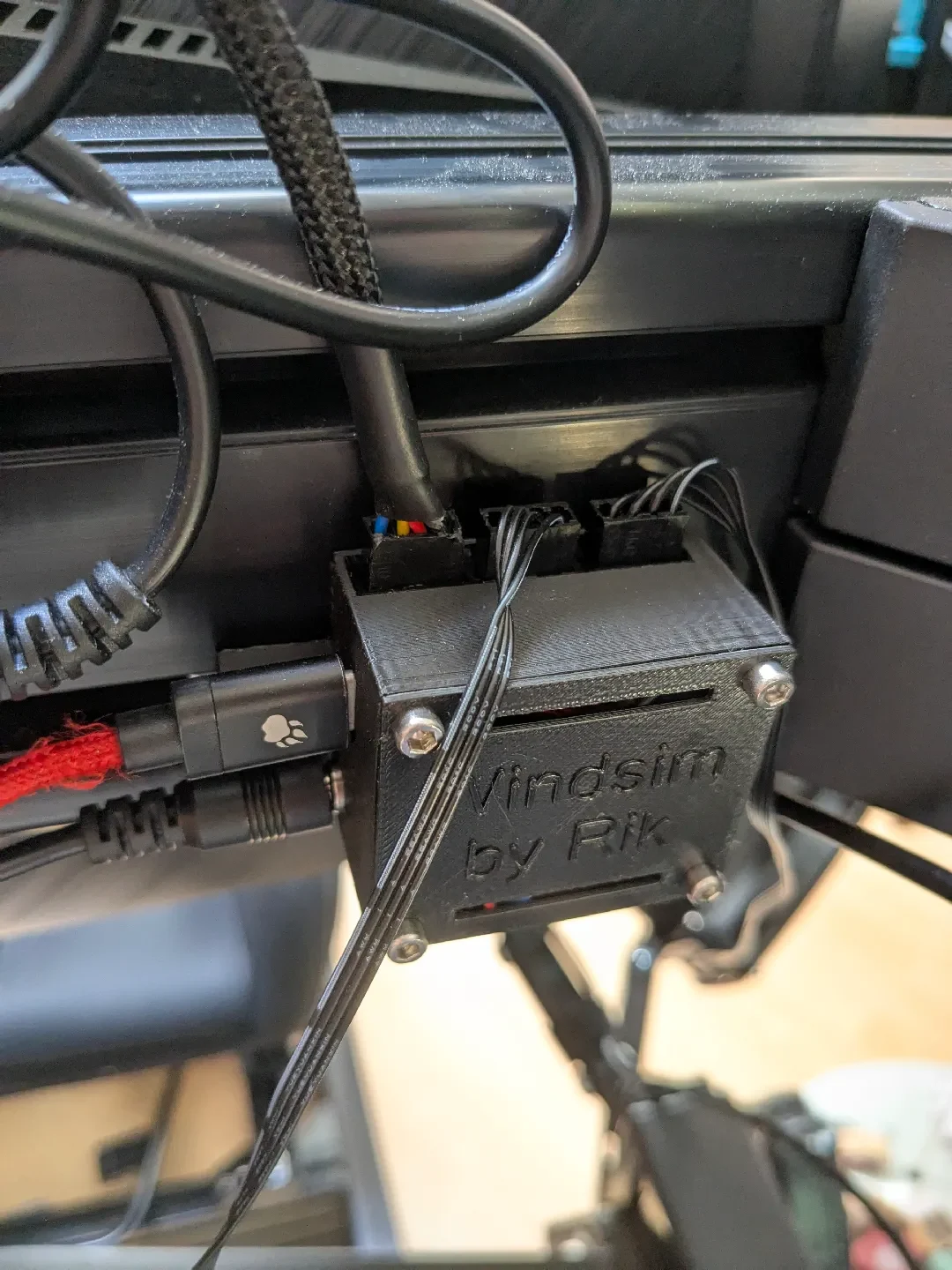

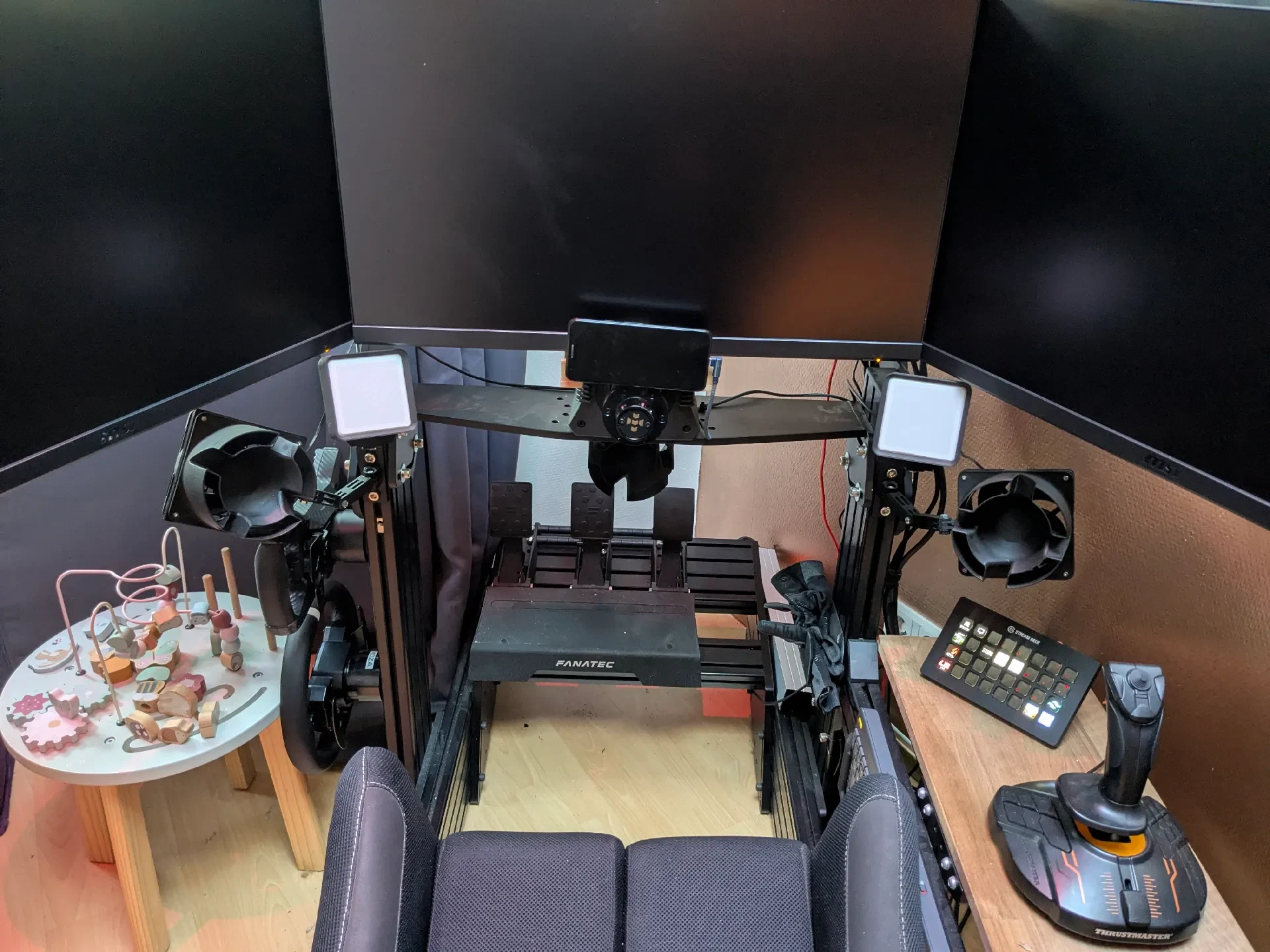

После создания и тестирования симулятора ветра для моей гоночной машины мне понадобился хороший футляр для безопасной установки Arduino Nano на мою установку. Я постарался сделать корпус как можно меньшим, с легким доступом к 3 выходам вентилятора с ШИМ, USB-C и входу постоянного тока 12 В.

Распечатать детали

Используйте опоры под большим зазором для выходных разъемов вентилятора.
Отверстия для USB-C и питания постоянного тока 12 В не нужд��ются в опорах, но добавьте их, если хотите.

Компоненты

В качестве разъемов ШИМ я использую очень дешевые трехсторонние кабели-разветвители ШИМ-вентиляторов, так как они имеют несколько штекерных разъемов с подключенными кабелями. Вам понадобится красный, черный и синий кабель (плюс, заземление и сигнал ШИМ), разветвительные кабели обычно имеют только один выход, подключенный к желтому кабелю мониторинга, но это нормально. Он вам не нужен, на самом деле я его отрезал.

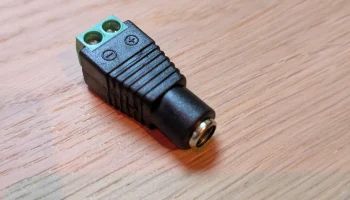

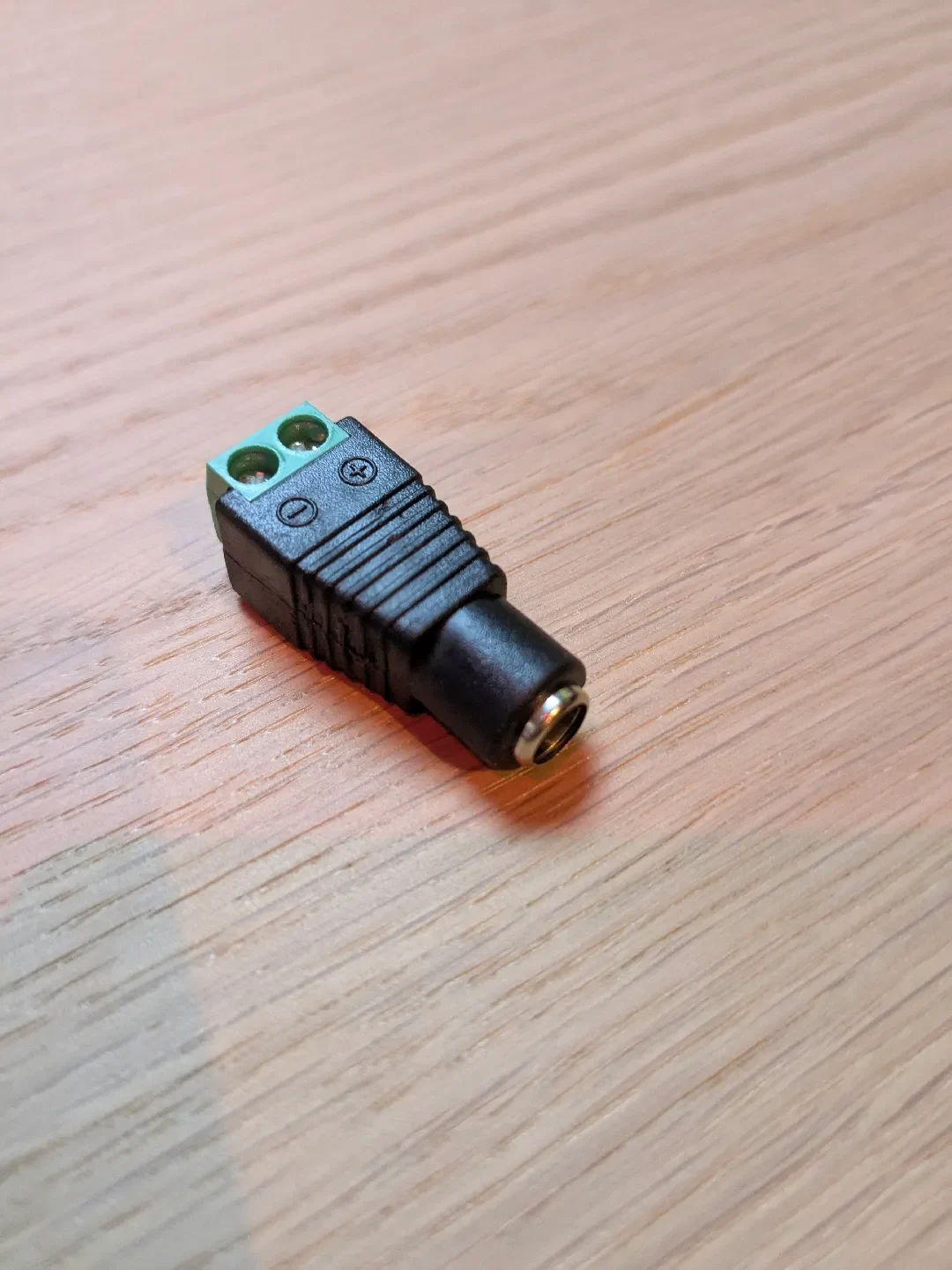

Для постоянного тока 12 В (для питания вентиляторов) я выбрал дешевый внешний адаптер (ссылка), который включает в себя разъем постоянного тока без пайки для внутренней части корпуса (см. последнее фото). Обязательно прикрепите эти провода заранее, потому что я делал это последним, и не было места, чтобы разместить и удерживать провода в правильном положении во время затягивания винтов.

Arduino Nano (с USB-C)
3 выходных разъема вентилятора ШИМ
Какой-то провод, чтобы все соединить
4x тепловые вставки M3
4 болта M3x6
M8x16 (внутренний шестигранник) для установки на симриг из алюминиевого профиля.

Сборка

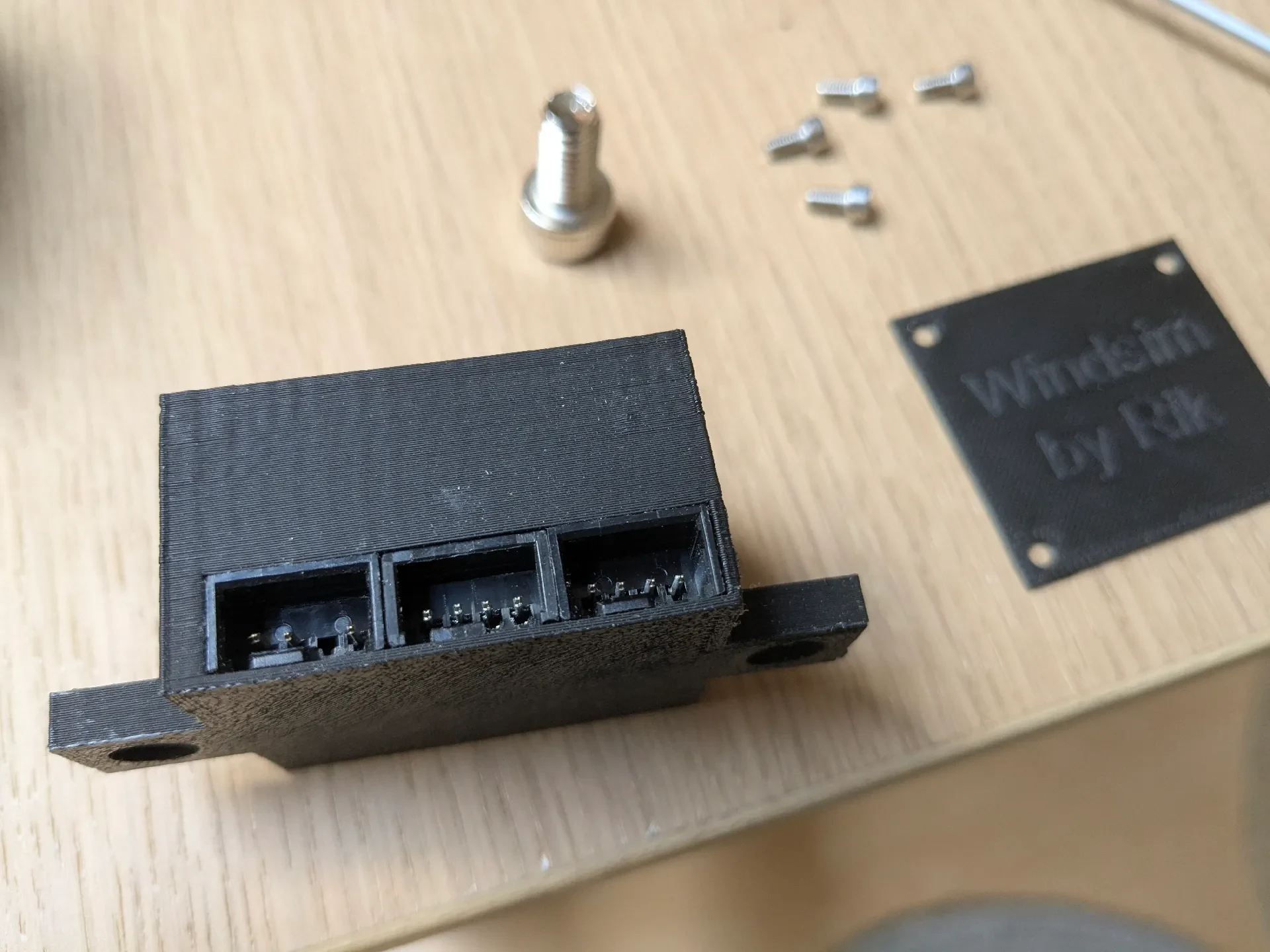

Выходные разъемы ШИМ плотно прилегают, но для их фиксации требуется немного клея. Остальные компоненты просто вставляются и остаются на месте без клея. Если я правильно помню, разъем постоянного тока 12 В нужно было слегка нажать отверткой на последнем миллиметре, чтобы он защелкнулся на месте.

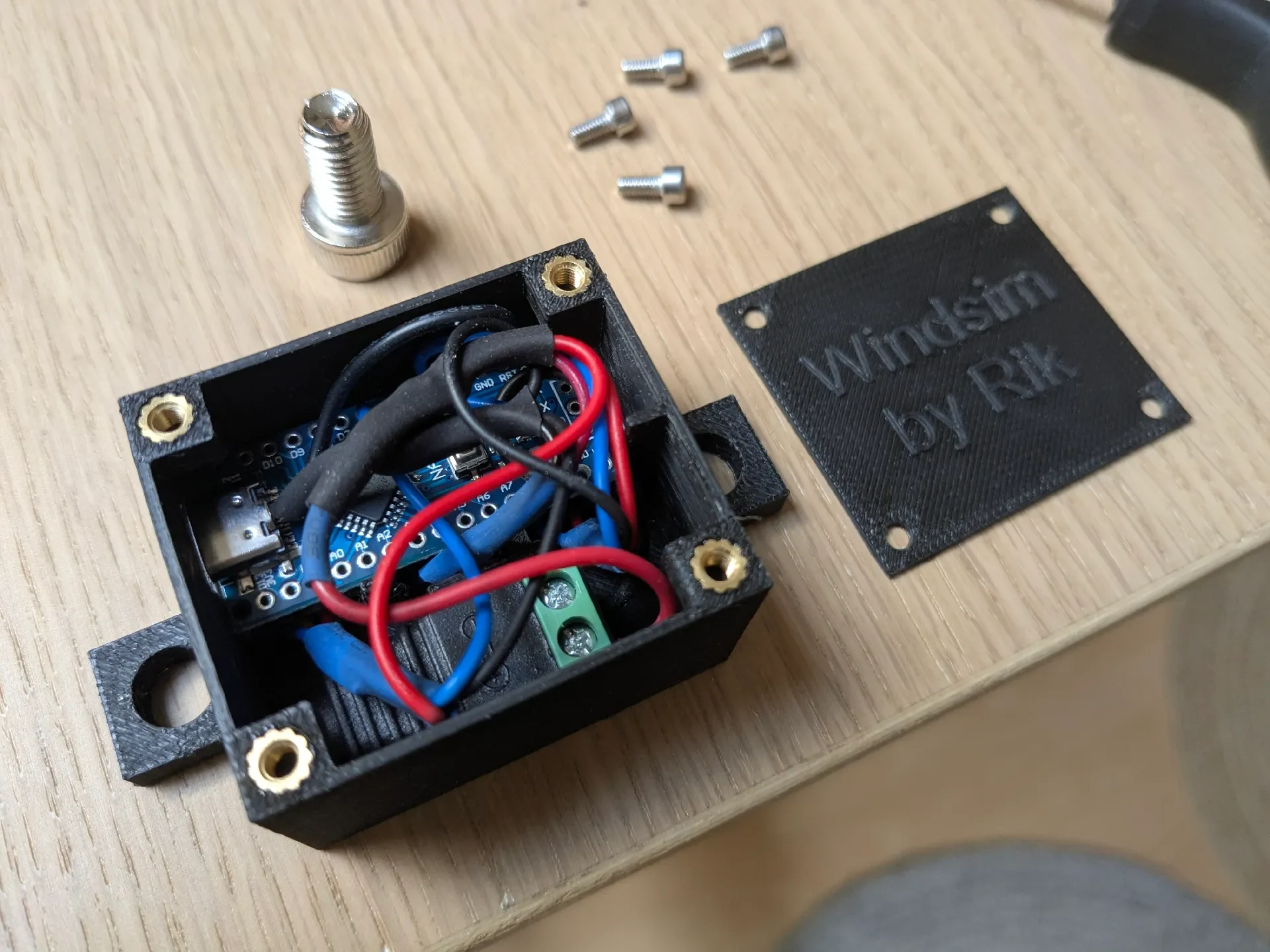

В корпусе имеется 4 отверстия под винты для термовставки размером M3. На крышке футляра есть что-то вроде тщеславной надписи, потому что я гордился своим дизайном и не планировал в то время загружать его. Вы можете просто перевернуть его, чтобы скрыть. Или просто не печатайте последние слои и сэкономьте 1-2 сантиметра нити;)

Конечно, вам нужно припаять провода к Arduino...

Все (синие) провода ШИМ-сигнала подключены к отдельному цифровому выходному каналу, поддерживающему ШИМ (например, 3, 5 и 6), к разъемам вентилятора.
(черный) минус 12 В постоянного тока от разъема постоянного тока к земле Arduino
(черный) минус 12 В постоянного тока от земли Arduino (другой) к разъемам вентилятора
(красный) плюс 12 В постоянного тока непосредственно к разъемам вентилятора

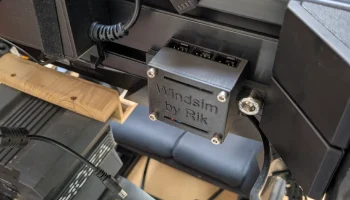

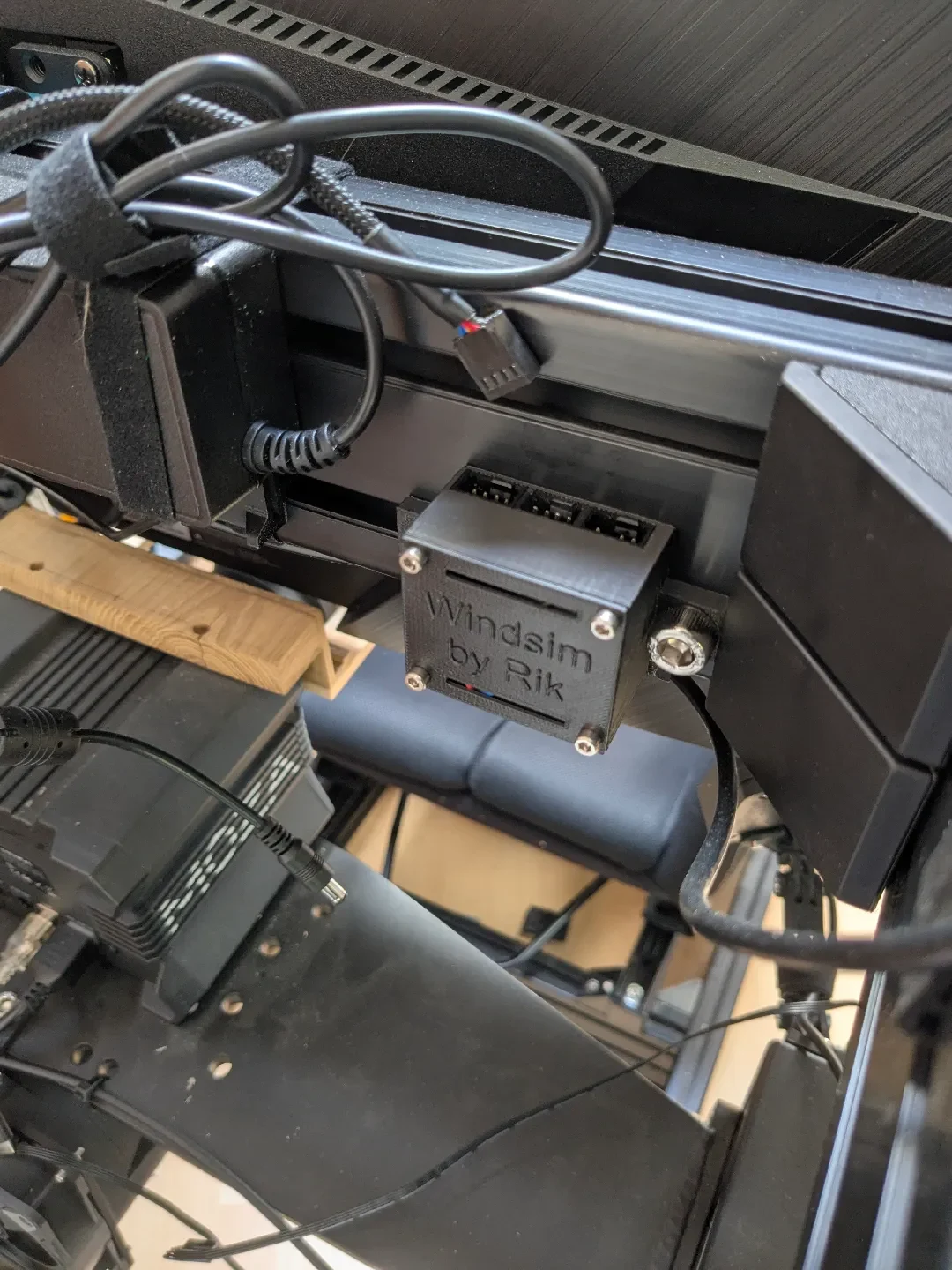

Для крепления на станке я проделал два отверстия под болты М8. С моими болтами и разъемами USB-C и 12 В постоянного тока места было недостаточно. Поэтому я закрепил корпус всего одним болтом, который достаточно прочный. Но это, конечно, немного раздражало. Возможно, ваши болты менее громоздкие.

Другие детали, необходимые для виндсима

Программное обеспечение Simhub на ПК (ссылка / руководство по ШИМ)

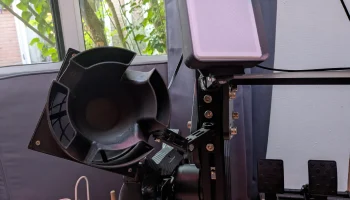

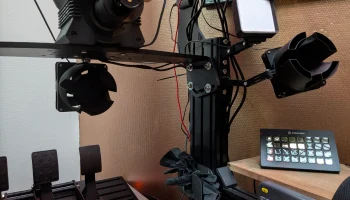

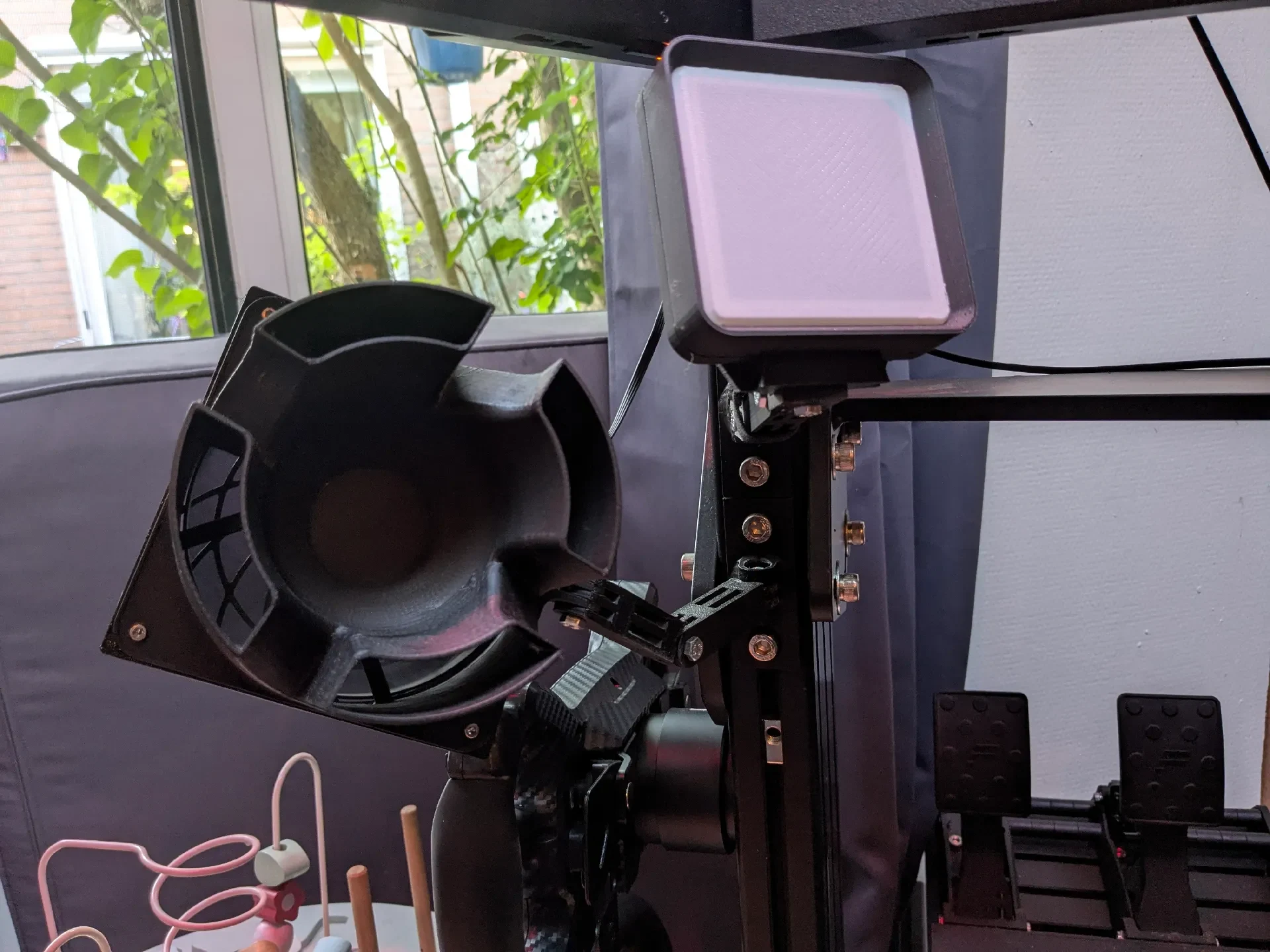

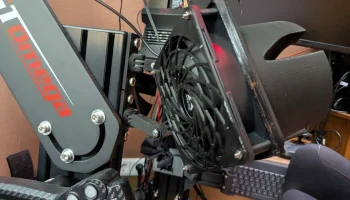

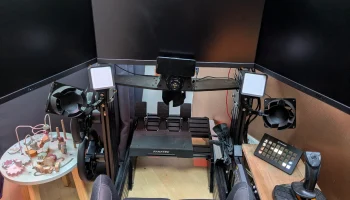

Вентиляторы — это ШИМ-вентиляторы Arctic P12 Max, они достаточно мощные, особенно с усилителем ниже. Но подойдет любой 120-мм вентилятор с ШИМ или вентиляторы с ШИМ другого размера с совершенно другой конструкцией к��епления.

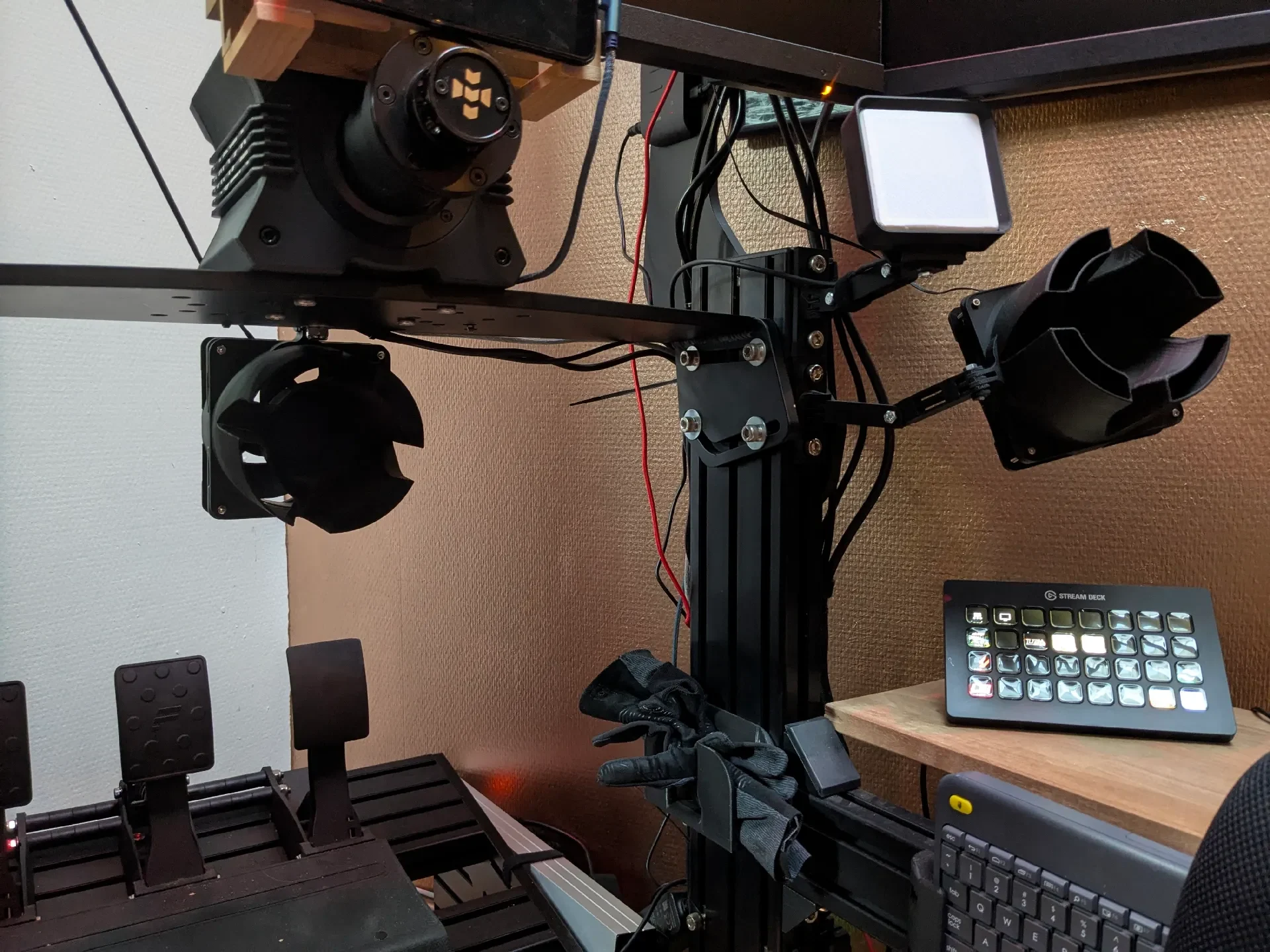

Для монтажа вентиляторов я использовал конструкции других производителей, но подойдет любое решение.
Ремикс усилителя воздушного потока Noctua NV-AA1-12 с креплением GoPro от cl33 (ссылка)
Гриль Noctua High Efficiency от Noctua_at (ссылка)
Некоторые общие расширения и крепления GoPro (зависит от того, что вам нужно)

Требуется редактирование?

Файлы дизайна, которые я создал в Fusion, также добавлены, чтобы вы могли легко вносить изменения. Пожалуйста, загрузите свои изменения в виде ремикса, чтобы другие тоже могли ими насладиться.
