Автоматическая кормушка для еды и диспенсер для воды Ardu...

Кредит КОТАПАЛИ ВИШНУ СУХАС КОТАПАЛИ ВИШНУ СУХАС

Автоматическая кормушка для еды и дозатор воды — это интеллектуальное устройство, которое обеспечивает домашним животным постоянный доступ к еде и воде посредством автоматического планирования, контроля порций и удаленного мониторинга. Это инновационное решение обеспечивает удобство и спокойствие владельцам домашних животных, гарантируя, что их питомцы будут сыты и увлажнены даже в их отсутствие.

Используемые компоненты
При поддержке
Микро серводвигатель SG90
Аксессуары для роботов DFRobot: микросервопривод 9 г (1,6 кг) X 2

Технический паспорт

Модуль ЖК-дисплея 16x2
LCD16x2 имеет две строки по 16 символов в каждой… X 1
Перемычка между мужчинами и женщинами
Перемычки Перемычки со штырьками Маха X 6

Технический паспорт

Перемычка между мужчинами и мужчинами
Перемычки Перемычки со штырем Маха X 16

Технический паспорт

Перемычка между женщинами и женщинами
Перемычки Перемычки со штырьками Маха X 6

Технический паспорт

Потенциометр 10 кОм
Потенциометры 10 кОм 10% 12,5 мм Керметный элемент X 1

Технический паспорт

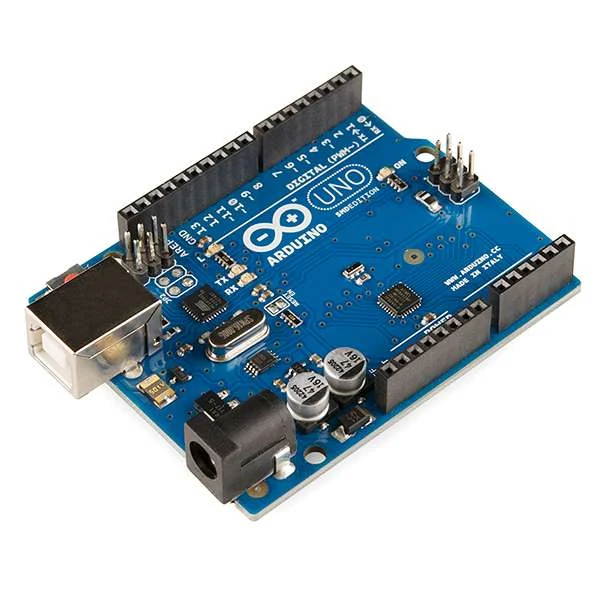

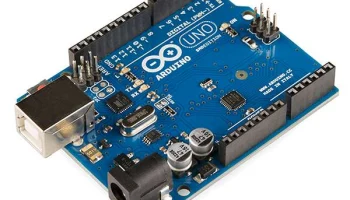

Ардуино УНО
Ардуино УНО Х 1

Технический паспорт

Описание

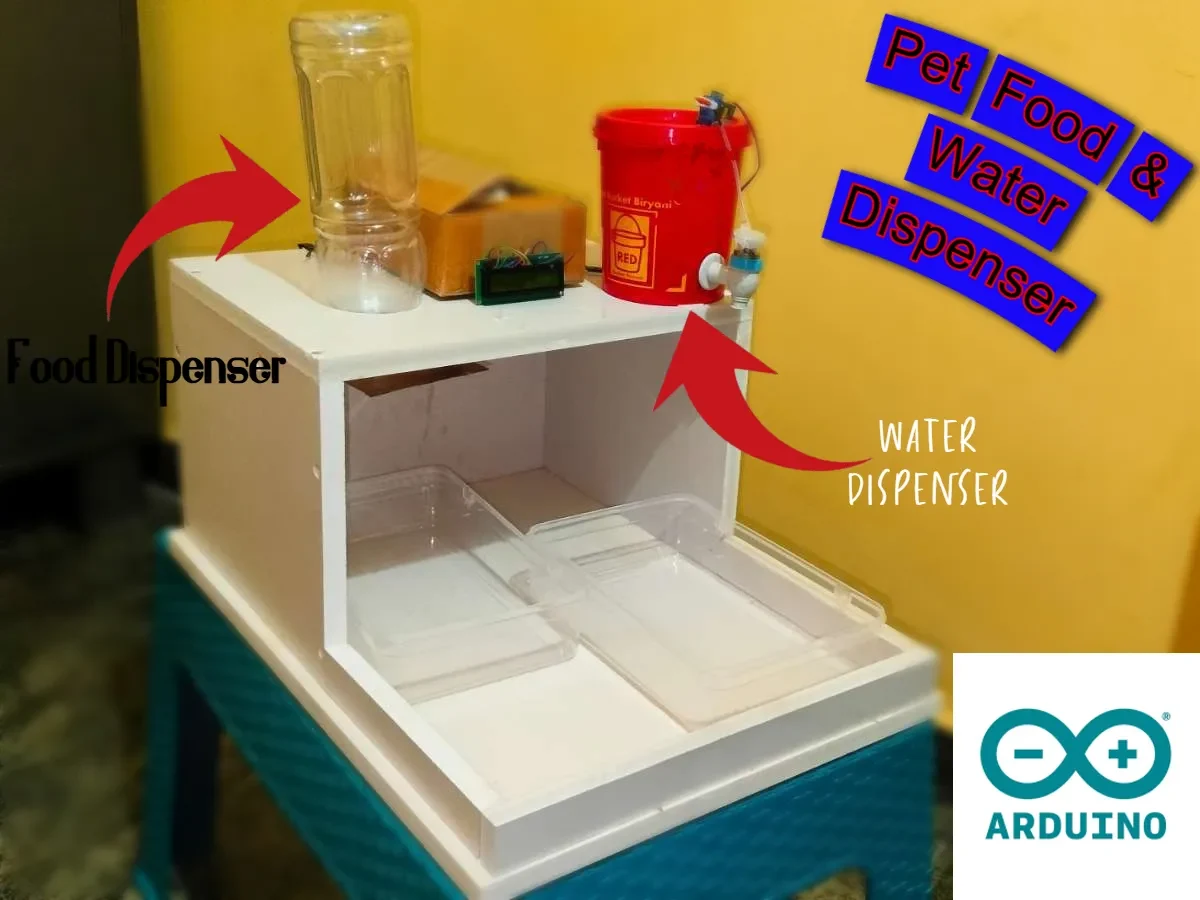

Описание проекта: Автоматическая кормушка и диспенсер для воды с Arduino

Этот проект включает в себя создание автоматической подачи еды и дозатора воды с использованием микроконтроллера Arduino, ЖК-дисплея 16x2, двух микросерводвигателей, потенциометра 10 кОм и держателя, напечатанного на 3D-принтере. Цель состоит в том, чтобы обеспечить домашним животным постоянный доступ к пище и воде с помощью автоматизированного, удобного и эстетичного устройства.

Компоненты

1. Микроконтроллер Arduino: служит центральным ��локом управления, управляя входными сигналами потенциометра и серводвигателями.

.
2. ЖК-дисплей 16x2: отображает текущее время, график кормления и состояние устройства.

3. Два микросерводвигателя: один для управления механизмом раздачи еды, а другой — для дозатора воды.

4. Потенциометр 10 кОм: используется для установки и регулировки времени кормления и размеров порций.

5. Держатель, напечатанный на 3D-принтере: обеспечивает прочный и привлекательный корпус для всей системы, обеспечивая стабильность и долговечность.

6.Микроконтроллер Arduino: действует как блок управления, запрограммированный через Arduino IDE для управления входами и выходами управления.

ФУНКЦИОНАЛЬНОСТЬ

— Планирование и контроль порций: потенциометр позволяет пользователям устанавливать время кормления и размеры порций. Arduino обрабатывает эти входные данные и соответствующим образом активирует серводвигатели.
— Механизм дозирования: Первый серводвигатель соединен с контейнером для корма и вращается, чтобы подавать определенное количество корма в миску питомца. Второй серводвигатель управляет водяным клапаном, обеспечивая пополнение емкости для воды при необходимости.
— Дисплей и обратная связь: ЖК-экран 16x2 обеспечивает обратную связь в реальном времени, показывая текущее время, следующее запланированное кормление и любые настройки, выполненные с помощью потенциометра.
— Конструкция держателя: держатель, напечатанный на 3D-принтере, содержит все компоненты, образуя прочный и экологически чистый корпус, который хорошо сочетается с домашним декором.

Строительство

Необходимые материалы
1. Держатель, напечатанный на 3D-принтере.
2. ЖК-дисплей 16x2.
3. Два микросерводвигателя.
4. Потенциометр 10 кОм.
5. Arduino Uno или любой совместимый микроконтроллер.
6. Макетная плата и перемычки.
7. Внешний источник питания (для Arduino и сервоприводов, если необходимо).
8. Контейнеры для еды и воды.
9. Разное о��орудование (винты, гайки и т. д.).

Необходимые инструменты
— Паяльник.
— Горячий клеевой пистолет или другой клей.
— Кусачки и стрипперы.

Пошаговые инструкции

1. Спроектируйте и изготовьте держатель:
Это просто, поэтому я изменил еще одну вещь

Но если вам нужна помощь Возьмите две боковые панели и заднюю часть и склейте их, затем возьмите верхнюю часть и приклейте ее, затем установите на поднос, не приклеивайте ее, она подходит идеально, и если возникнет проблема, вы можете легко ее удалить.

2. Установите компоненты:
— Закрепите Arduino, ЖК-дисплей и потенциометр в держателе.
— Прикрепите серводвигатели к контейнерам с едой и водой. Убедитесь, что сервоприводы могут свободно вращаться для раздачи еды и воды.

3. Соедините компоненты:

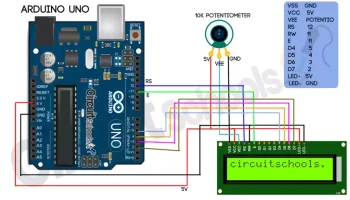

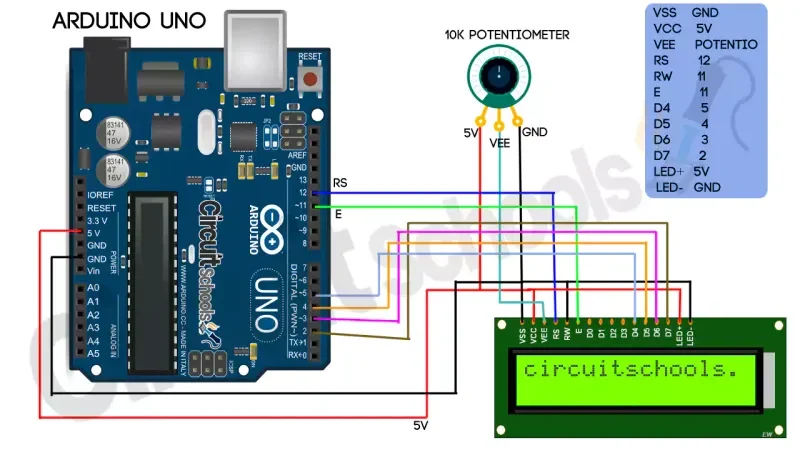

— ЖК-дисплей:
— Подключите ЖК-дисплей к Arduino, используя следующую конфигурацию контактов:
