Arduino Uno R3 и держатель макетной платы............

Используется для прототипирования с использованием Arduino Uno R3 и макета на 830 точек соединения, который входит в стартовый комплект Super от Elegoo. То есть макет размером 55,6 x 165,9 мм с еще одним диаметром 0,4 мм в держателе, чтобы его было легче вставлять и извлекать.

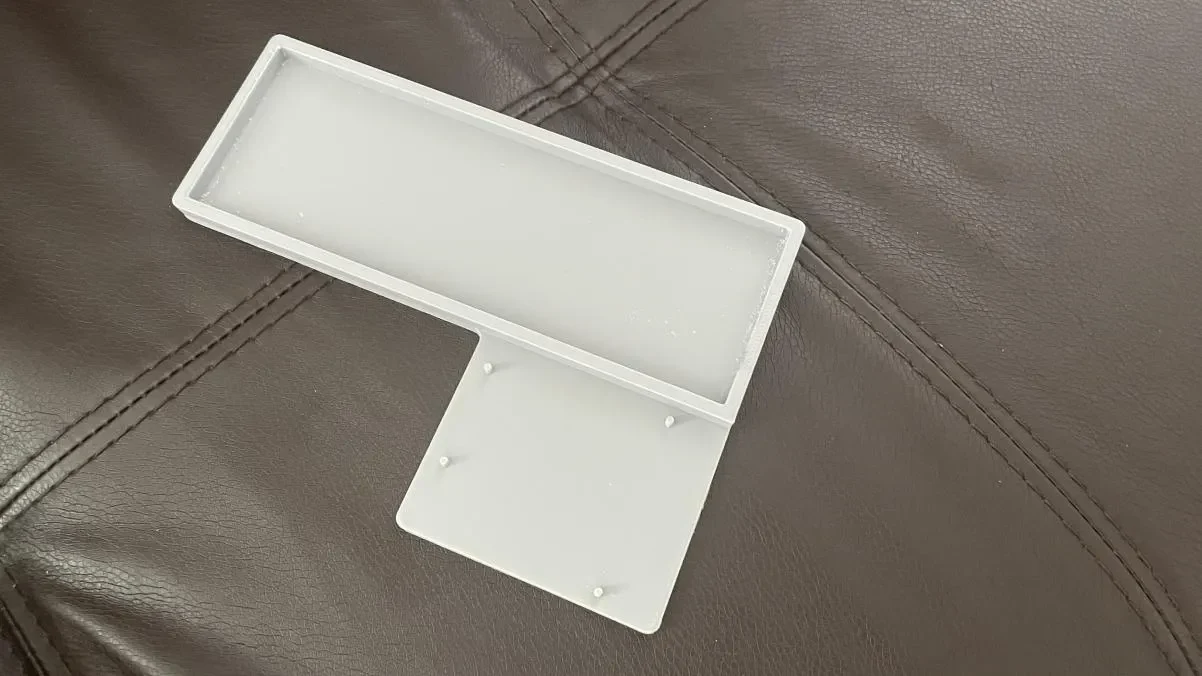

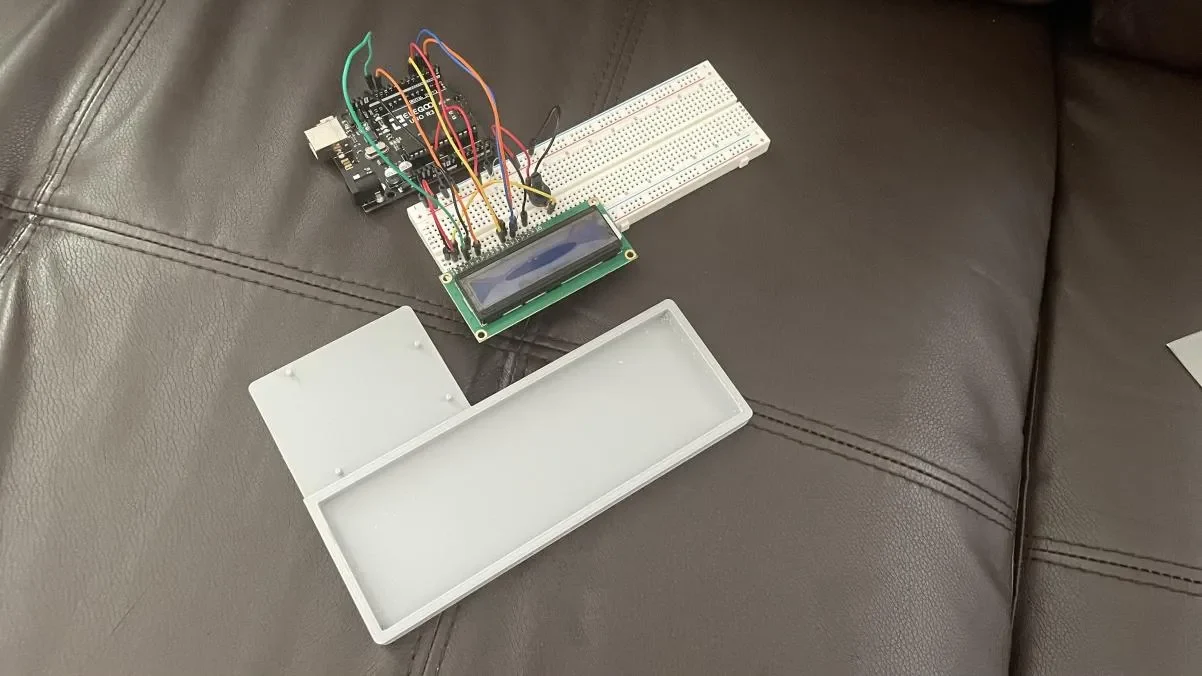

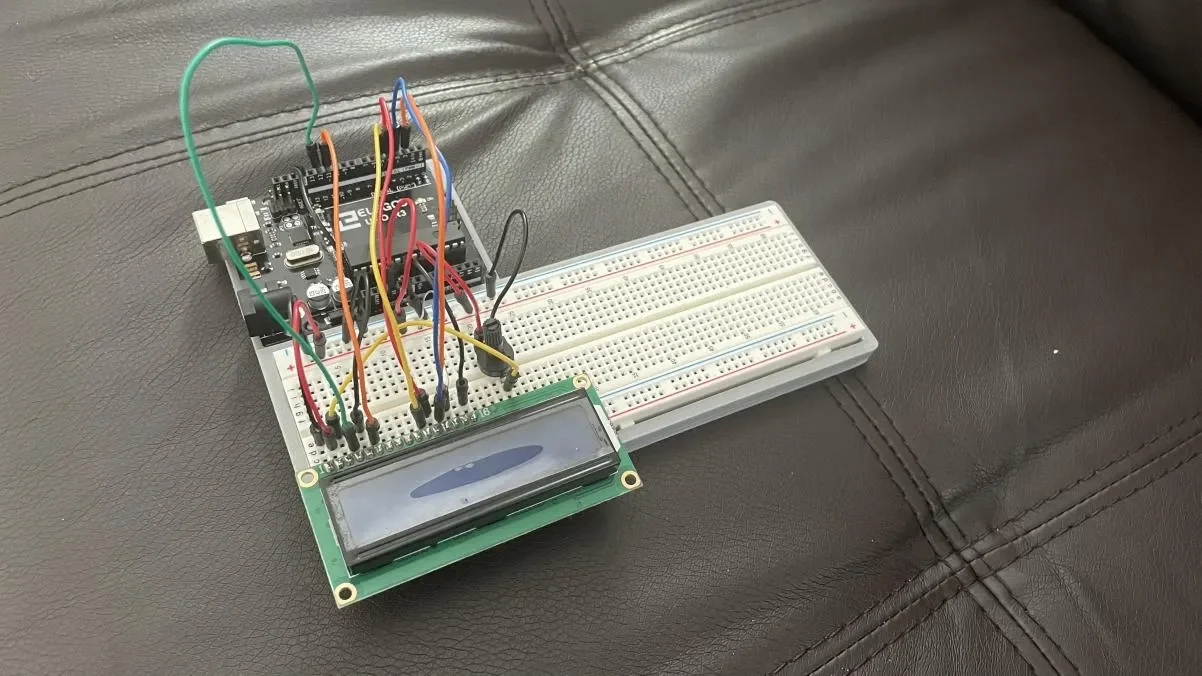

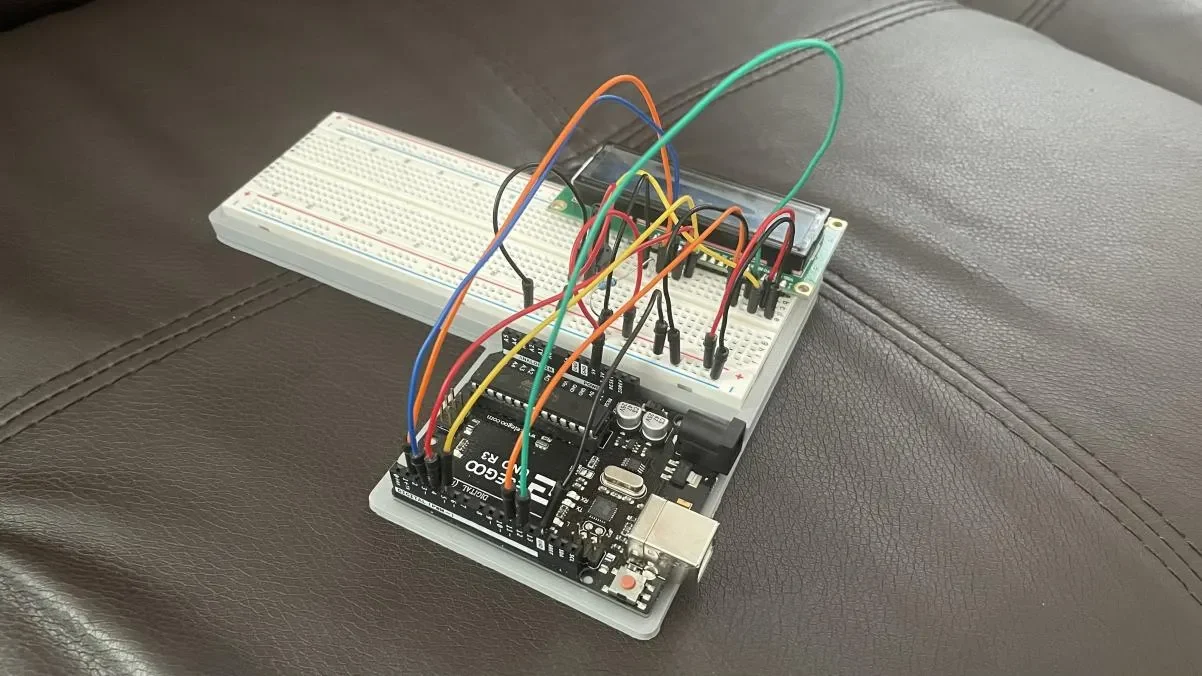

Включены две версии. Базовая версия — та, что распечатана на фотографиях, но, рассмотрев ее, я решил, что ее необходимо немного улучшить.

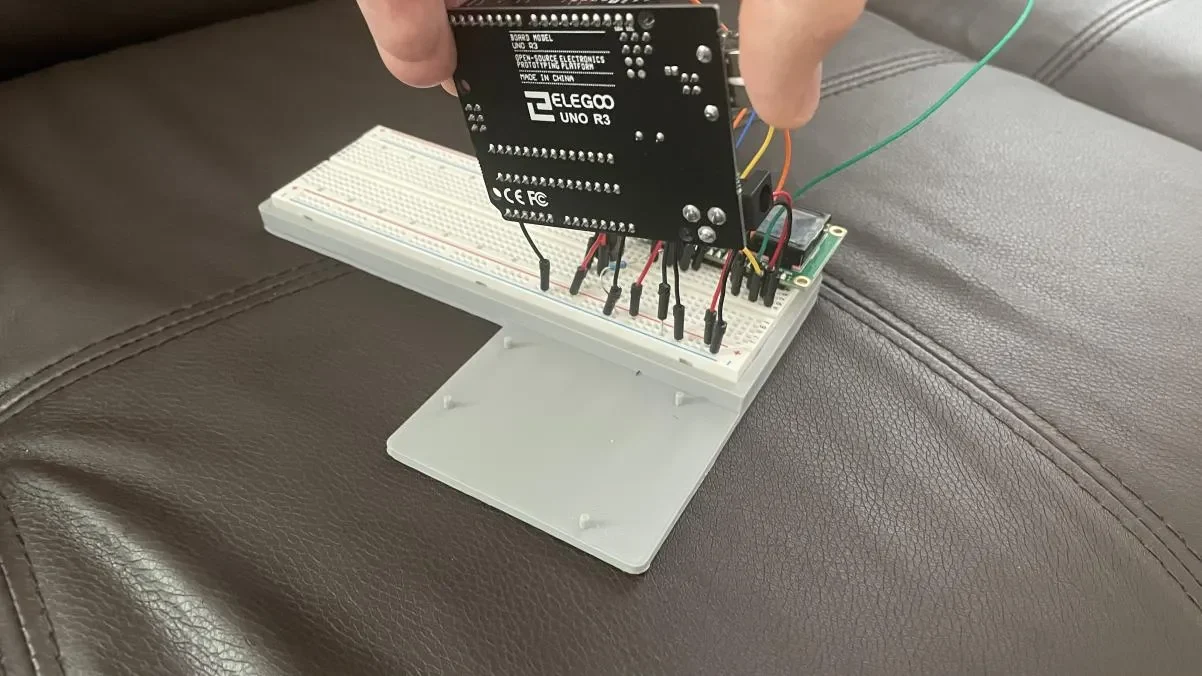

У V2 есть отверстия в основании для экономии времени и материала печати. Наряду с этим, хотя штифты, удерживающие плату Arduino, удерживают ее на месте, они достаточно короткие, чтобы при любом наклоне плата поднималась над ними, поэтому их высота была увеличена с 3 мм до 6 мм. А пространство для размещения макета было немного увеличено еще на 0,4 мм, так как мне показалось, что оно слишком тесное для удобного использования (вы можете заметить немного пластиковой пыли там, где я вырезал внутренние стенки на фотографиях).

Отказ от ответственности: я не распечатывал версию V2, но чувствую себя достаточно уверенно, чтобы включить ее сюда.

Я буду рад внести дополнительные изменения на основе отзывов. Кроме того, если вы хотите сделать ремикс/подстроить под другую плату, я нашел этот источник, чтобы найти расположение отверстий для винтов: https://forum.arduino.cc/t/base-included-with-uno-now-what-size-screws/679333/2

Ни��акие опоры не нужны.

Время печати (10 мм/с первый слой, 60 мм/с после, Ender 3 Neo):
База: 5 часов 37 минут
В2: 3 часа 19 минут
