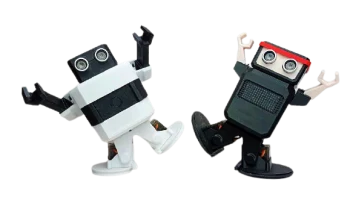

Робот Otto Ninja, дизайн Arduino Nano

⚠ВНИМАНИЕ⚠

Предыдущий дизайн Otto Ninja был опубликован по просьбе сообщества. Эта конструкция устарела по сравнению с новым роботом Otto Ninja Starter, некоторые функции могут работать некорректно или ее будет сложно собрать, запрограммировать или откалибровать, поскольку это было раннее испытание прототипа, все эти ограничения приводят к более компактной и сбалансированной конструкции нового робота Otto Ninja Humanoid.

Робот с открытым исходным кодом Arduino, который может ходить и кататься.

Особенности
Гуляйте и танцуйте

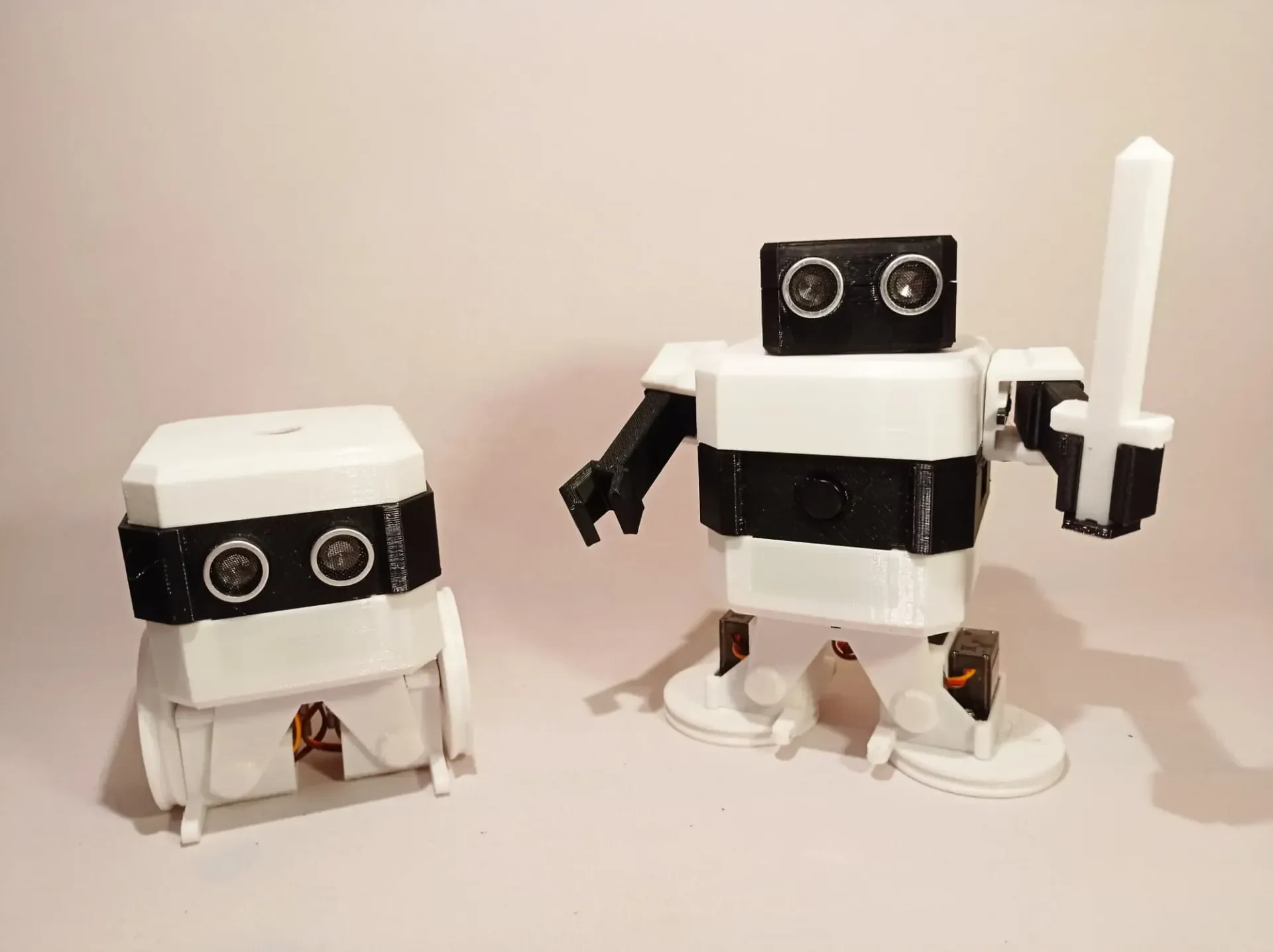

Быстро трансформируется в колесного робота
Простое программирование с помощью Otto Blockly или Arduino
⚙ Металлические высококачественные сервоприводы с шестернями.
Расширяемый и модульный
Избегайте препятствий с помощью ультразвукового датчика
Издает эмоциональные звуки и мелодии
Кнопка для взаимодействия
Беспроводная связь — для дистанционного управления установите приложение Bluetooth — Dabble
Аккумулятор и быстрый переключатель
Распечатать инструкции

Рекомендуется использовать 3D-принтер FDM.
Нет необходимости в опорах или плотах.
Разрешение: 0,2 мм или меньше
Плотность заполнения 15%

Список запчастей
Микроконтроллер Отто Нано
Плата защиты ввода/вывода Nano
Кабель Micro USB для синхронизации данных, 1 м
Аккумулятор 6F22 Литиевый аккумулятор 9 В 650 мАч с портом micro USB
Переключатель + разъем XH + разъем аккумулятора
2 металлических шестерни Ninja Servo 180° (в комплекте 3 винта)
2 металлических шестерни Ninja Servo с непрерывным вращением на 360° (в комплекте 3 винта)
2 уплотнительных кольца 68 мм НД 60 мм ВД 4 мм
Ультразвуковой датчик HC-SR04
Кнопка с заголовками
4-контактный кабель Dupont с разъемом
2 x 3-контактный кабель Dupont с разъемом
Зуммер с заголовками
Отвертка Phillips 2,5х40мм (с магнитным наконечником)
4 самореза по металлу М2*5 (они должны быть ферромагнитными)
Детали, напечатанные на 3D-принтере, в папке V1 или V2.
Создайте своего собственного робота, как ниндзя

Мы потратили много времени и ресурсов на предоставление открытого исходного кода, программного и аппаратного обеспечения. Пожалуйста, поддержите этот проект, просто поставив нам ❤ «Нравится» и поделитесь, и вы можете стать частью этого дружного сообщества строителей роботов, учителей и производителей. Присоединяйтесь сегодня к нашему сообществу Otto Builder
