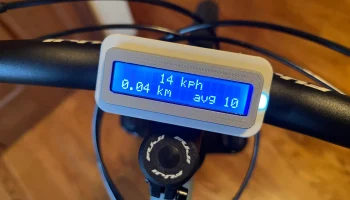

Цифровой велосипедный спидометр (Arduino)............

Это спидометр для вашего велосипеда, работающий на базе Arduino Nano.

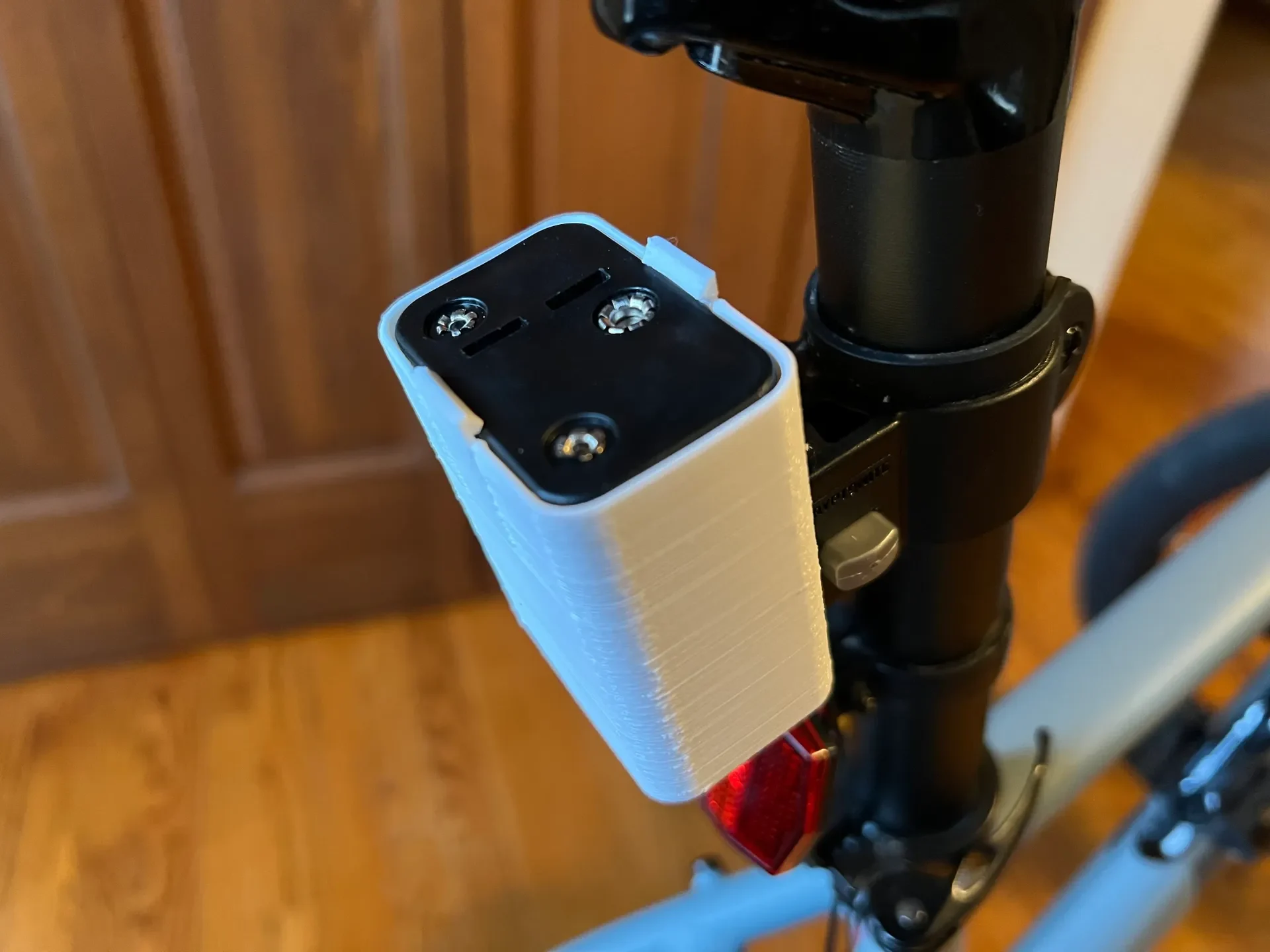

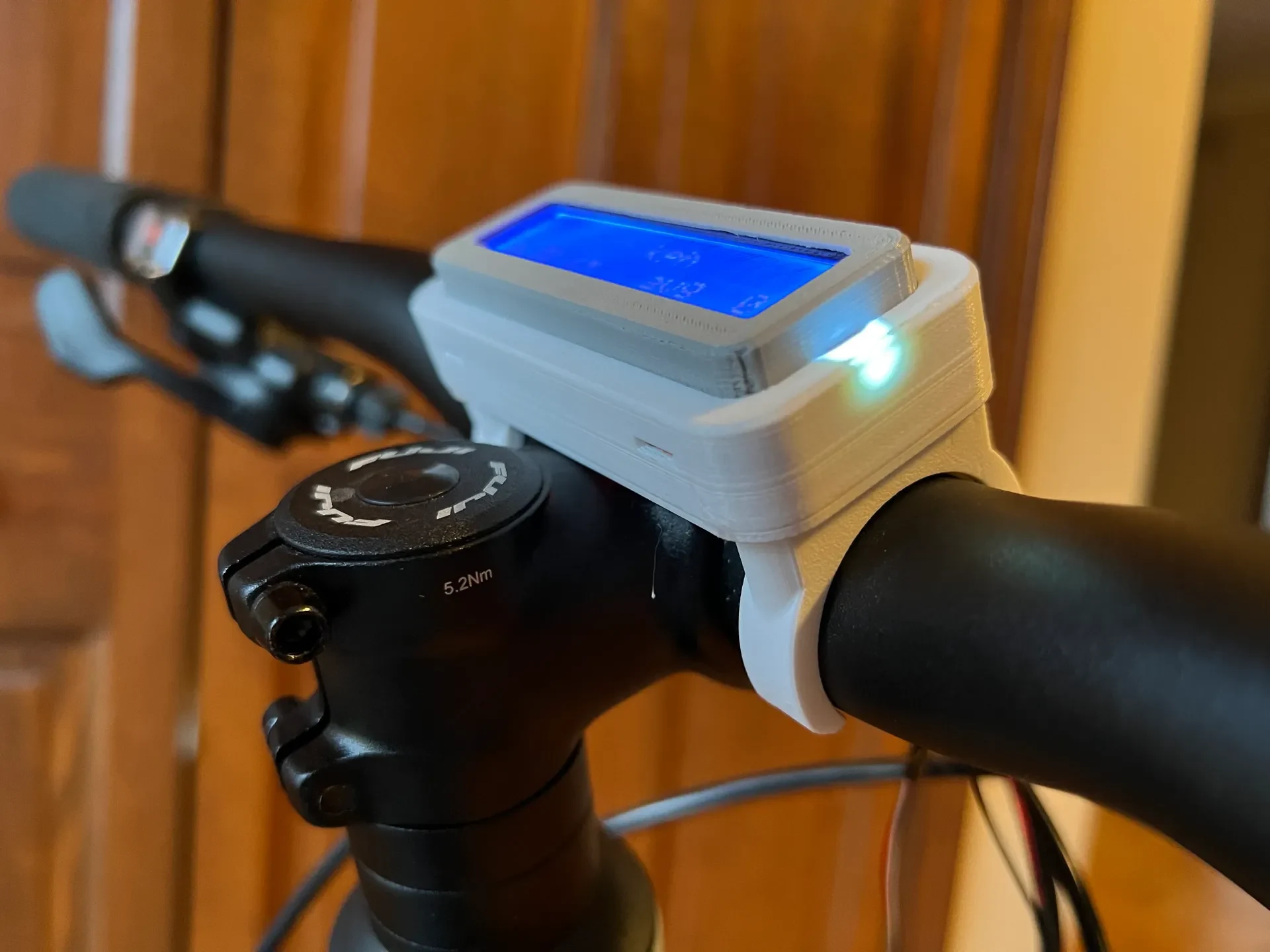

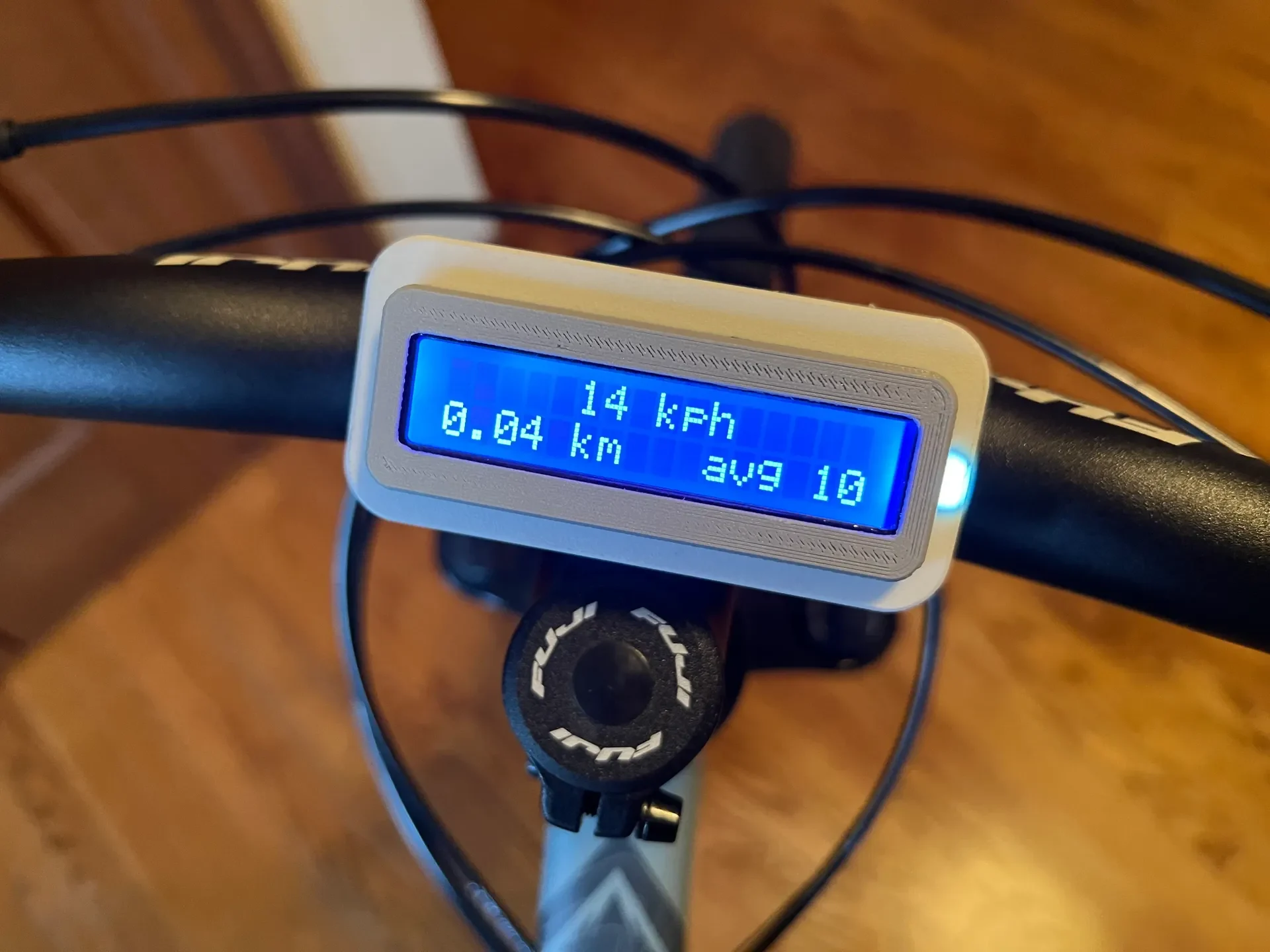

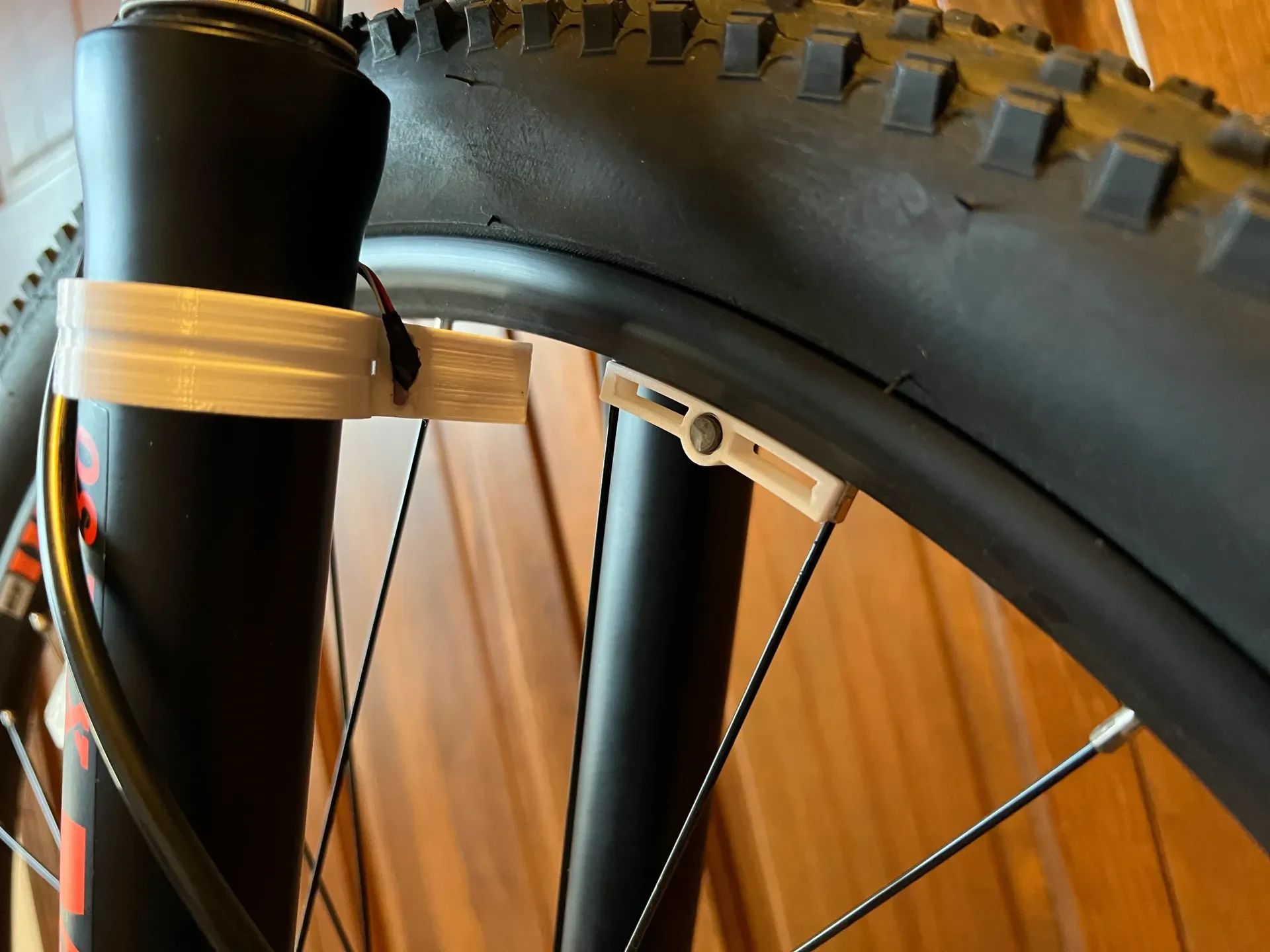

Он использует линейный датчик Холла, установленный на переднем амортизаторе, и магнит, установленный на переднем колесе, для подсчета оборотов колес. Используя окружность колес, он затем рассчитывает текущую скорость, среднюю скорость и общее пройденное расстояние. Для питания предусмотрены 6 перезаряжаемых батареек типа АА, установленных под сиденьем с помощью криптонитового крепления для велосипеда, а кнопка питания расположена сбоку на модуле дисплея. Дисплей защищен вакуумной защитной пленкой.

Большинство деталей можно распечатать без подставок, а некоторые детали придется немного модифицировать, чтобы они подходили к вашему велосипеду. Вам также потребуется ввести в программу окружность вашего колеса, чтобы точно записать скорость и расстояние.

В корпусе есть место для еще двух ползунковых переключателей, чтобы в будущем добавить больше функций, например, несколько единиц измерения.

Все детали напечатаны с использованием PLA.

Другие части:

Ардуино Нано
x5 вставок с резьбой M3
x5 болтов M3
Держатель батареи 6AA
Датчик Холла, совместимый с Arduino
Цилиндрический магнит 7 мм
ЖК-дисплей 16x2
Вакуумная формовка и материал
Микроползунковые переключатели
Провода
Застежки-молнии
