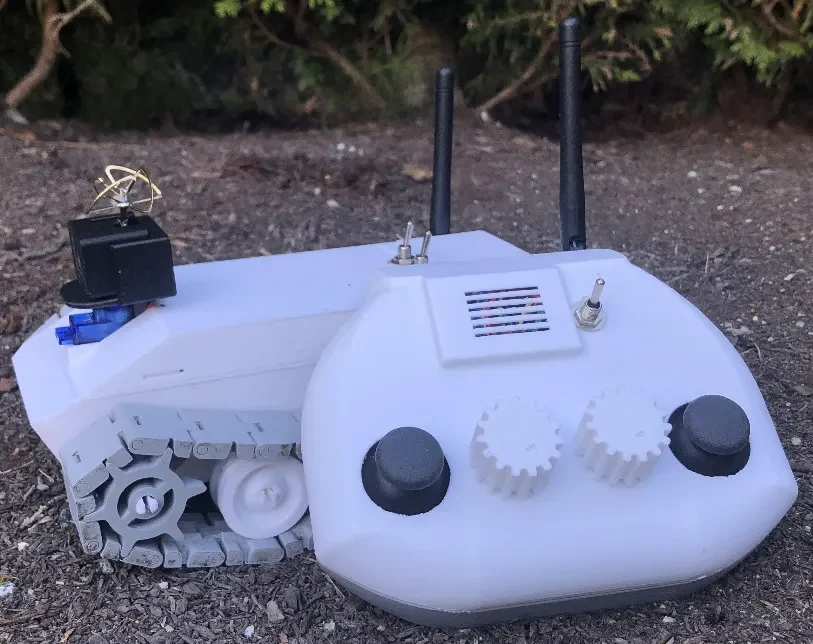

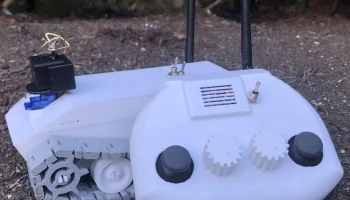

3D-печатная радиоуправляемая гусеничная машина с контролл...

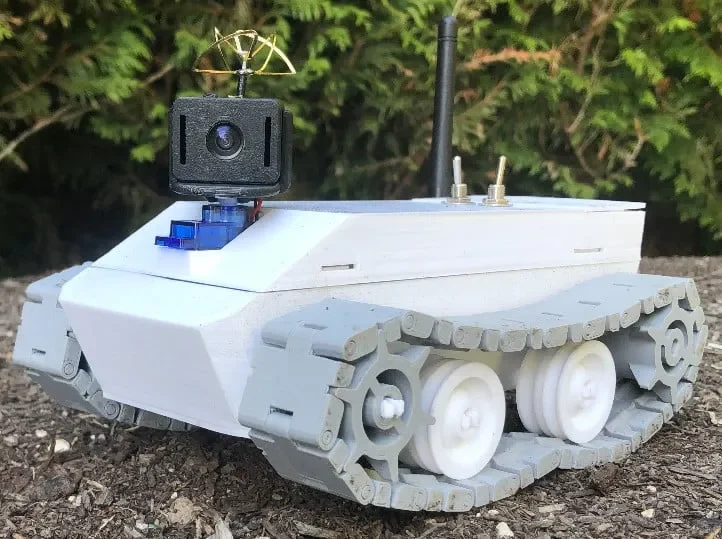

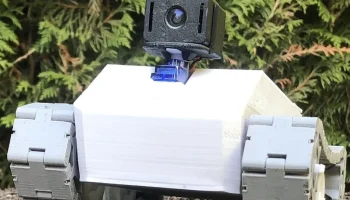

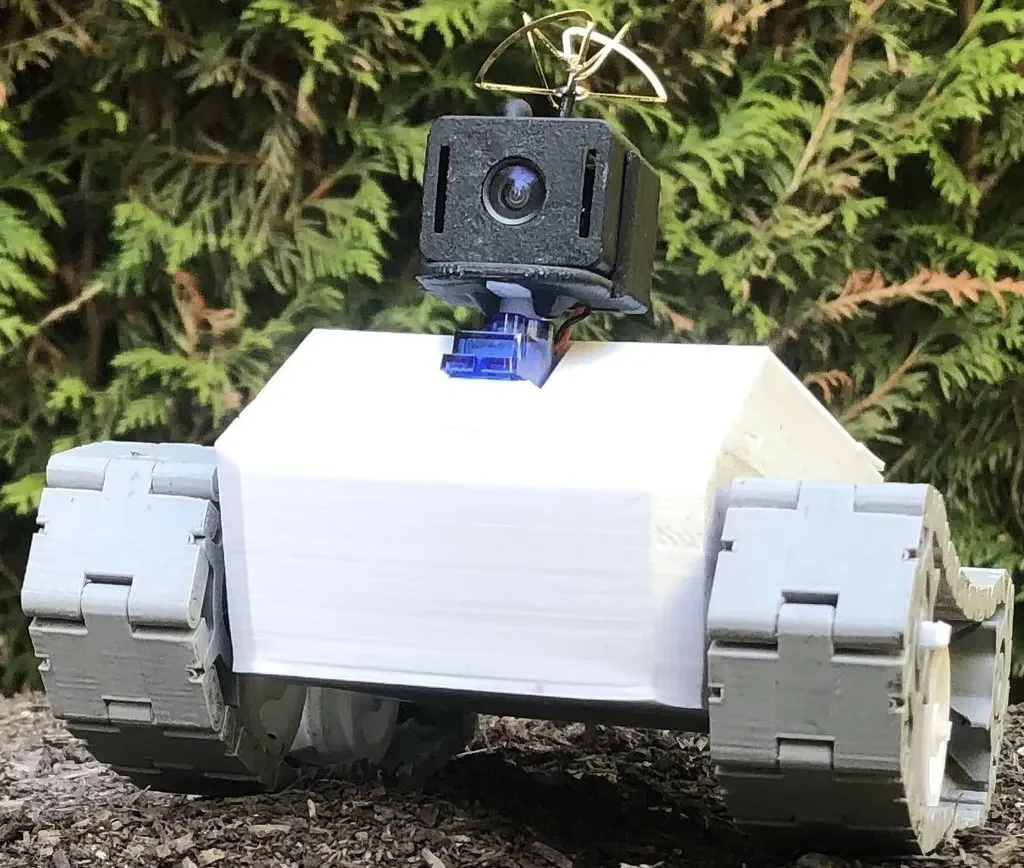

Это отличный проект, сочетающий в себе знания в области 3D-печати, Arduino и камеры FPV (вид от первого лица). Это отличный проект для начинающих для всех, кто заинтересован в создании собственного гусеничного радиоуправляемого автомобиля или просто хочет использовать 3D-печать, Arduino и FPV для своих собственных творений. По сути, это маленький исследовательский вездеход. Пошаговые видеоруководства по созданию этого проекта представлены в моем Instructable: https://www.instructables.com/id/3D-Printed-Arduino-FPV-RC-Tracked-Car-With-Control/

Список деталей, которые необходимо распечатать для гусеничной машины:

1 верхнее шасси 1 нижнее шасси 1 крышка радиоприемника 1 верхний корпус FPV 1 нижний корпус FPV 2 гусеницы или гусеница (плоская) 2 привода 2 цепной передачи 4 ролика Список деталей, которые необходимо распечатать для контроллера:

1 верхний корпус RC-контроллера 1 нижний корпус RC-контроллера 2 крышки потенциометра При печати корпусов FPV материал должен быть ABS, не используйте PLA, потому что, когда камера FPV включена, она нагревается (да, это нормально). Температура достаточно высока, чтобы деформировать PLA. Только ABS обладает температурной стабильностью, позволяющей справиться с этим. Для остальных отпечатков используйте материал PLA.

При печати направляющей или направляющей (плоской) обязательно расположите деталь так, чтобы петли были направлены вверх (см. рисунок выше), и распечатайте ее без поддержки. После того, как деталь напечатана и снята с 3D-принтера, примените некоторое усилие, чтобы ослабить петли. Если у вас возникли проблемы с печатью трека, у меня также есть отдельная цепочка трека, которую можно скачать. Помните, что на одну дорожку приходится 20 цепочек, и она предназначена для печати за один отпечаток. Не распечатывайте отдельные цепочки и не ��ытайтесь собрать их, потому что это не сработает. Внесите изменения в программу САПР, например Fusion360, а затем распечатайте ее.

Верхний корпус RC-контроллера и нижний корпус RC-контроллера можно напечатать под углом 45 градусов (см. рисунок выше). Для обоих отпечатков необходима опорная структура.

Кроме того, необходима структура поддержки для верхнего и нижнего шасси. Остальные отпечатки не должны нуждаться в поддержке при правильной ориентации.
