Платформа потоков Arduino

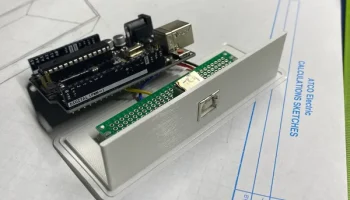

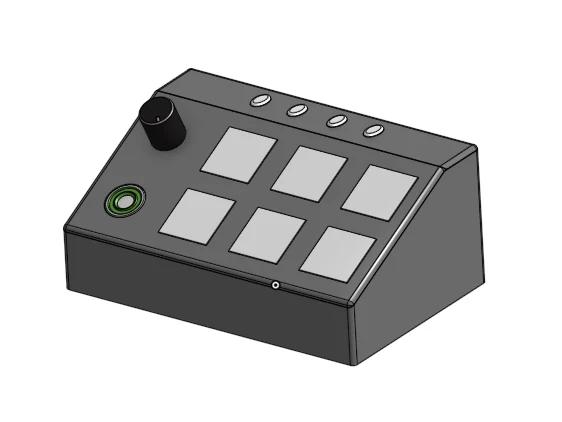

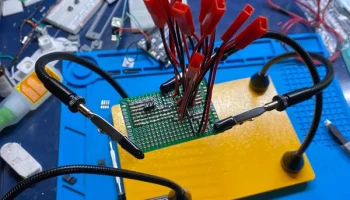

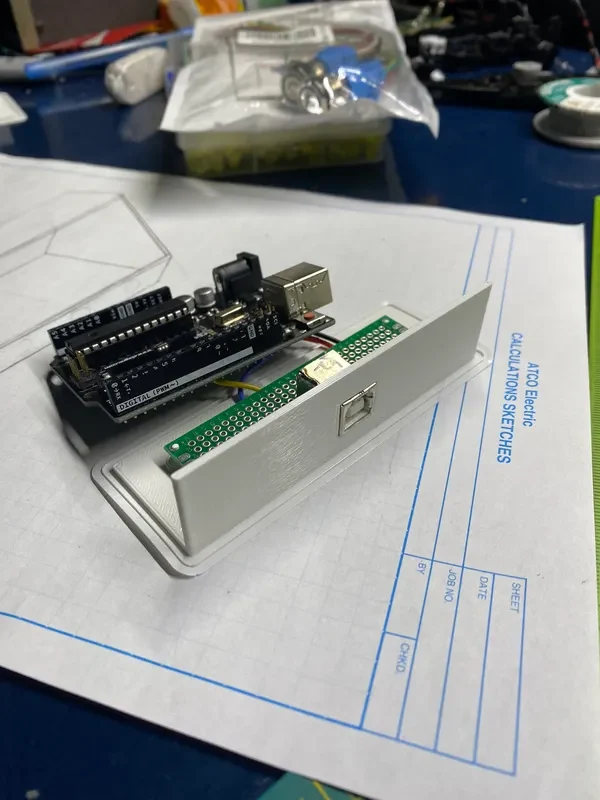

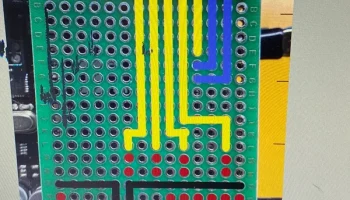

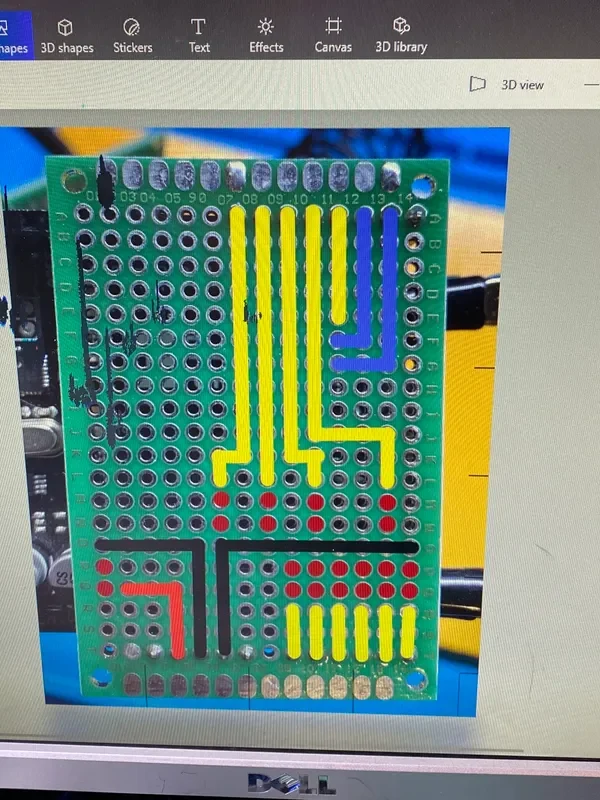

Эта потоковая платформа была разработана как инструмент с открытым исходным кодом, позволяющий пользователю более эффективно контролировать свой компьютер и рабочий процесс. Весь код, информация и обновления о ходе работы будут публиковаться в моем репозитории GitHub, который можно найти здесь https://github.com/Tysonrm1/Arduino-Stream-Deck. Если у вас есть пожелания по функциям, идеи о том, как улучшить продукт или вы заинтересованы в том, чтобы внести свой вклад, вы можете отправить мне сообщение, и я сделаю все возможное, чтобы ответить, когда у меня будет такая возможность. Я разработал его так, чтобы он был экономичным, сохраняя при этом приемлемое количество функций. Поскольку это изначально не было создано для публикации. Схема и дизайн полностью выполнены вручную и потребуют базового понимания того, как создать схему перфорированной платы, а также связанного с ней устранения неполадок. Я рекомендую начать с руководства по установке USB-порта, потому что это самая сложная часть для пайки и требует довольно точных размеров.

Для создания этого проекта вам потребуются хотя бы базовые знания и понимание пайки и сборки схем перфорированных плат.

Части, которые я использовал в этой потоковой колоде, перечислены ниже.

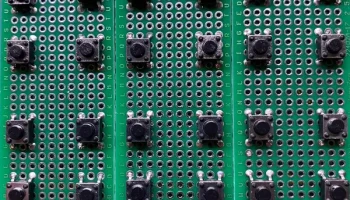

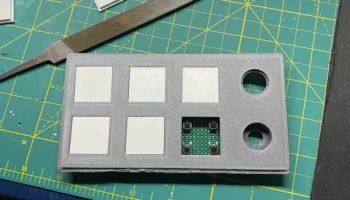

24 или 32 кнопки мгновенного действия диаметром 5 мм в зависимости от того, какую верхнюю пластину вы печатаете. Я купил этот набор на Amazon https://amzn.to/3vsRNdS.
1x поворотный энкодер. Я купил этот набор из 5 штук в WayinTop https://amzn.to/3rUyA2r.
1 кнопка с защелкой диаметром 16 мм. Я не смог найти именно тот, который я использовал для этой сборки, но любой 16-миллиметровый переключатель, подобный приведенному, должен работать https://amzn.to/37SqHUj
1x ардуино уно r3. Я использовал Uno, потому что он у меня лежал, но его можно адаптиро��ать для работы с другими микроконтроллерами. Если потребуется, я могу вернуться к дизайну и поработать над добавлением совместимости.
3 картона размером 3 х 7 см, 2 картона 2 х 8 см, 1 картон 4 х 6 см, а также различные штифты и разъемы. Я купил этот комплект, которого мне хватило примерно на полтора года в различных проектах https://amzn.to/38yPlsV
различные провода, я использую старые провода DuPont, обжимные соединения ко��орых давно развалились, хотя это может быть любой провод в разумных пределах.

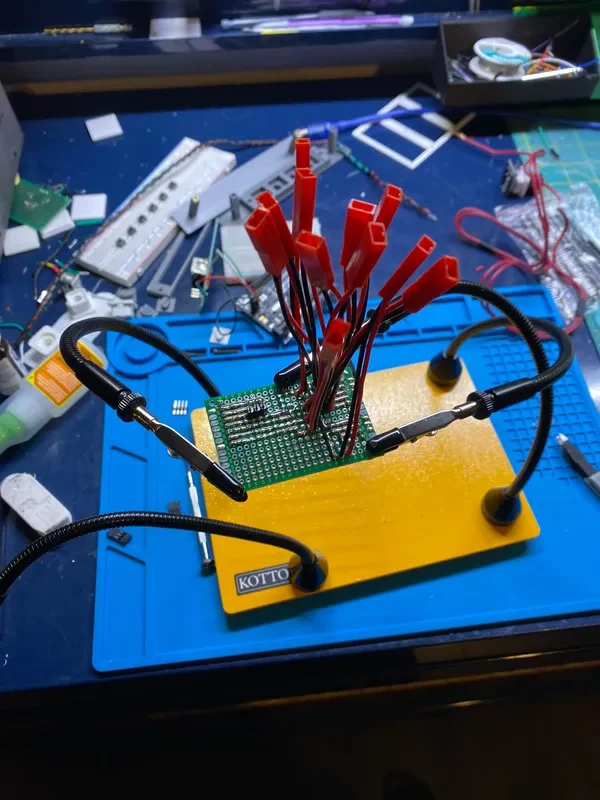

Я также рекомендую приобрести разъемы Jst, чтобы упростить отсоединение и повторное подключение всех кнопок на верхней панели от Arduino при разборке для устранения неполадок. https://amzn.to/37SCYrV
11 или 13 термофиксируемых вставок M3 в зависимости от того, на какой верхней пластине была напечатана печать. Я связал пак��т, который использовал, но подойдет любой пакет аналогичных размеров https://amzn.to/3rYByTF.
2 или 4 винта M3 с головкой под торцевой ключ 12 мм, в зависимости от того, на какой верхней пластине была напечатана верхняя пластина, 9 винтов M3 с головкой под торцевой ключ 8 мм. Я купил этот пакет https://amzn.to/3rYByTF довольно давно, но любой подойдет.

Я отвечу на любые вопросы и при необходимости смогу внести изменения. все это будет загружено на мой github https://github.com/Tysonrm1/Arduino-Stream-Deck, а также весь код и инструкции.
