Чехол Arduino Mega для DCC-EX

Недавно я перешел с DCC++ на DCC-EX, а затем обновился до Arduino Mega, ESP-01 для Wi-Fi и дисплея с диагональю 0,96 дюйма для отображения IP-адреса. Эту систему также можно подключить через USB к компьютеру, на котором работает JMRI, если вам нужно редактировать настройки, списки и т. д.

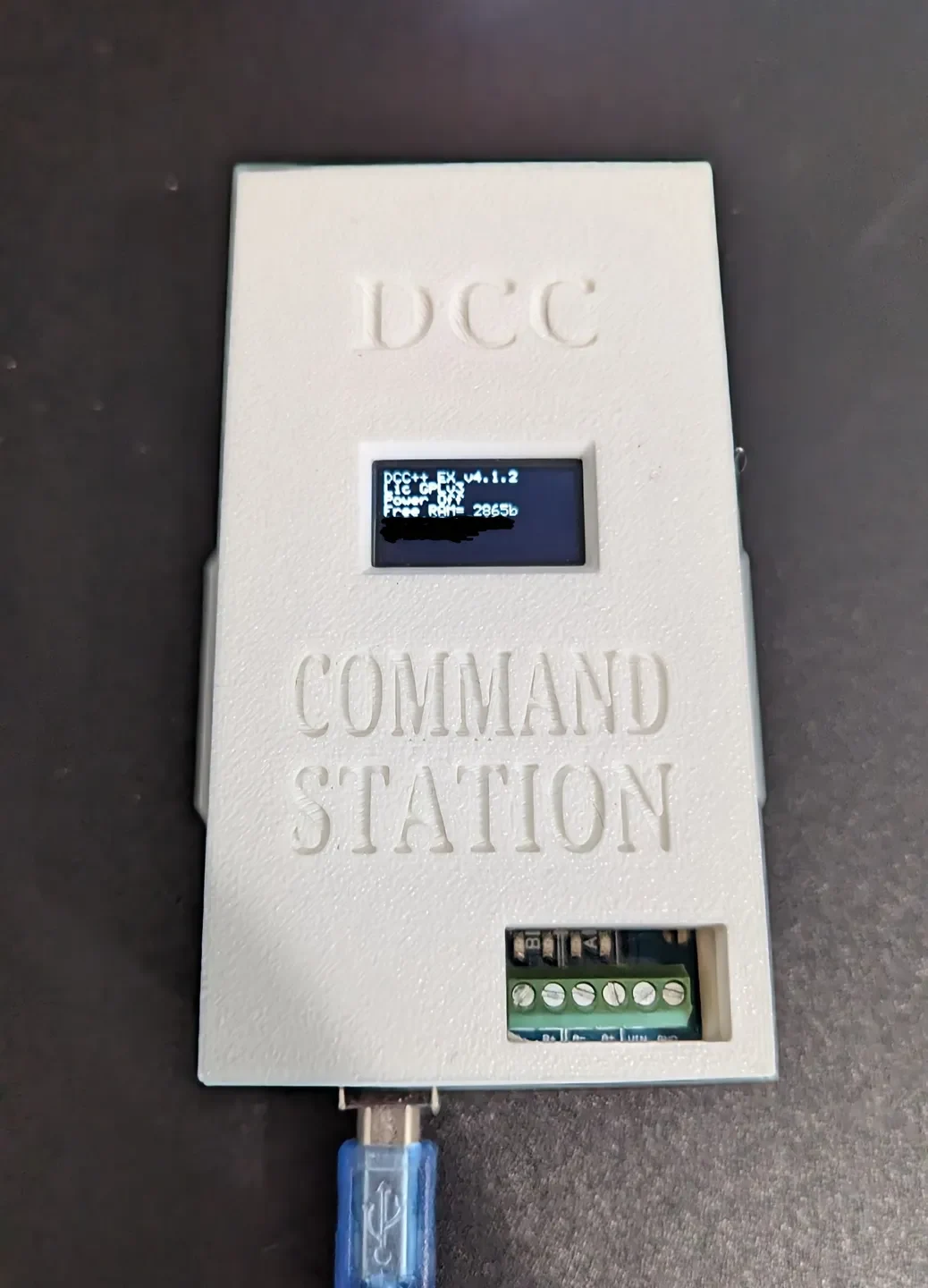

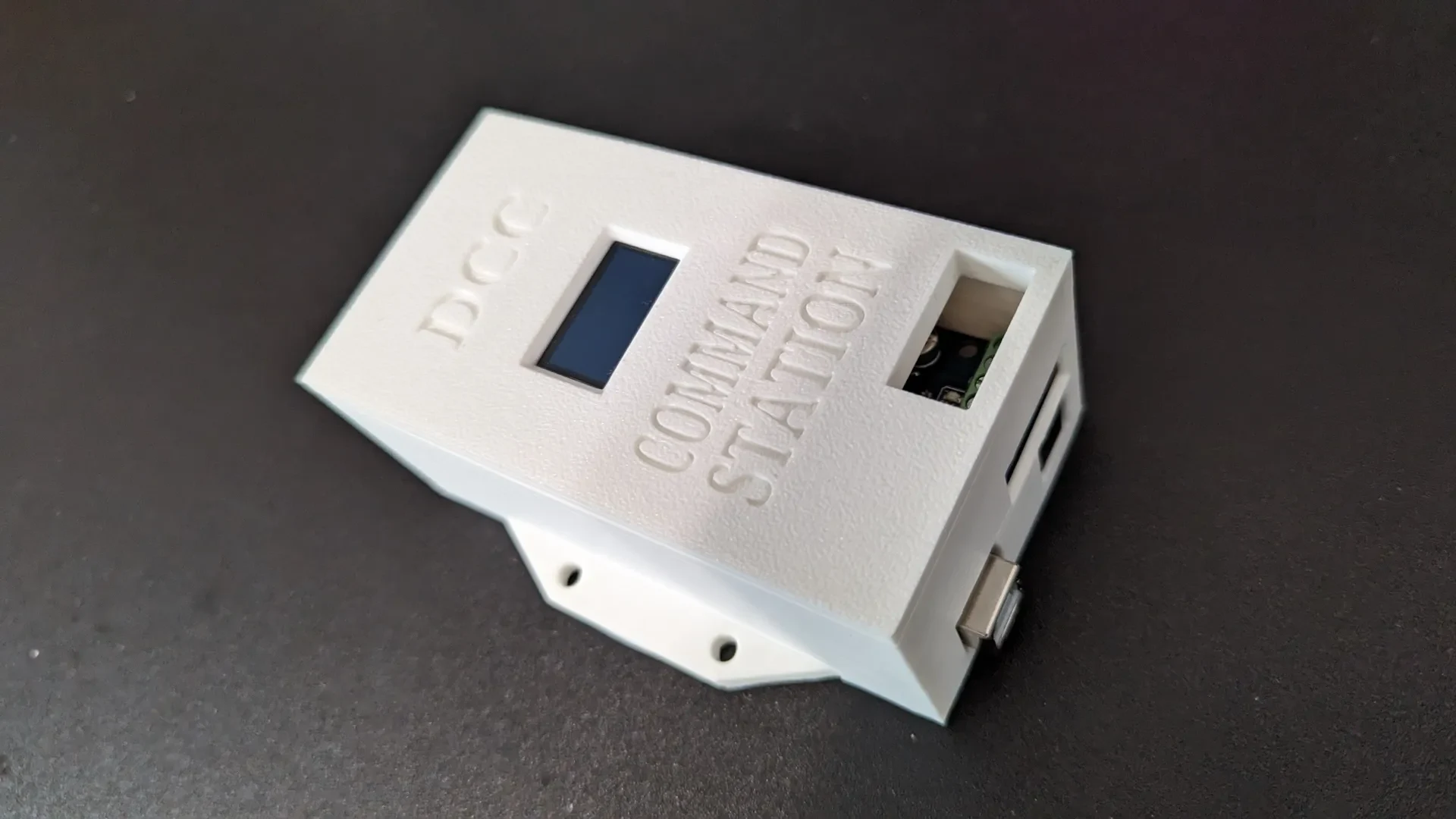

Этот корпус был разработан для простой защиты компонентов и обеспечения возможности их крепления к компоновке.

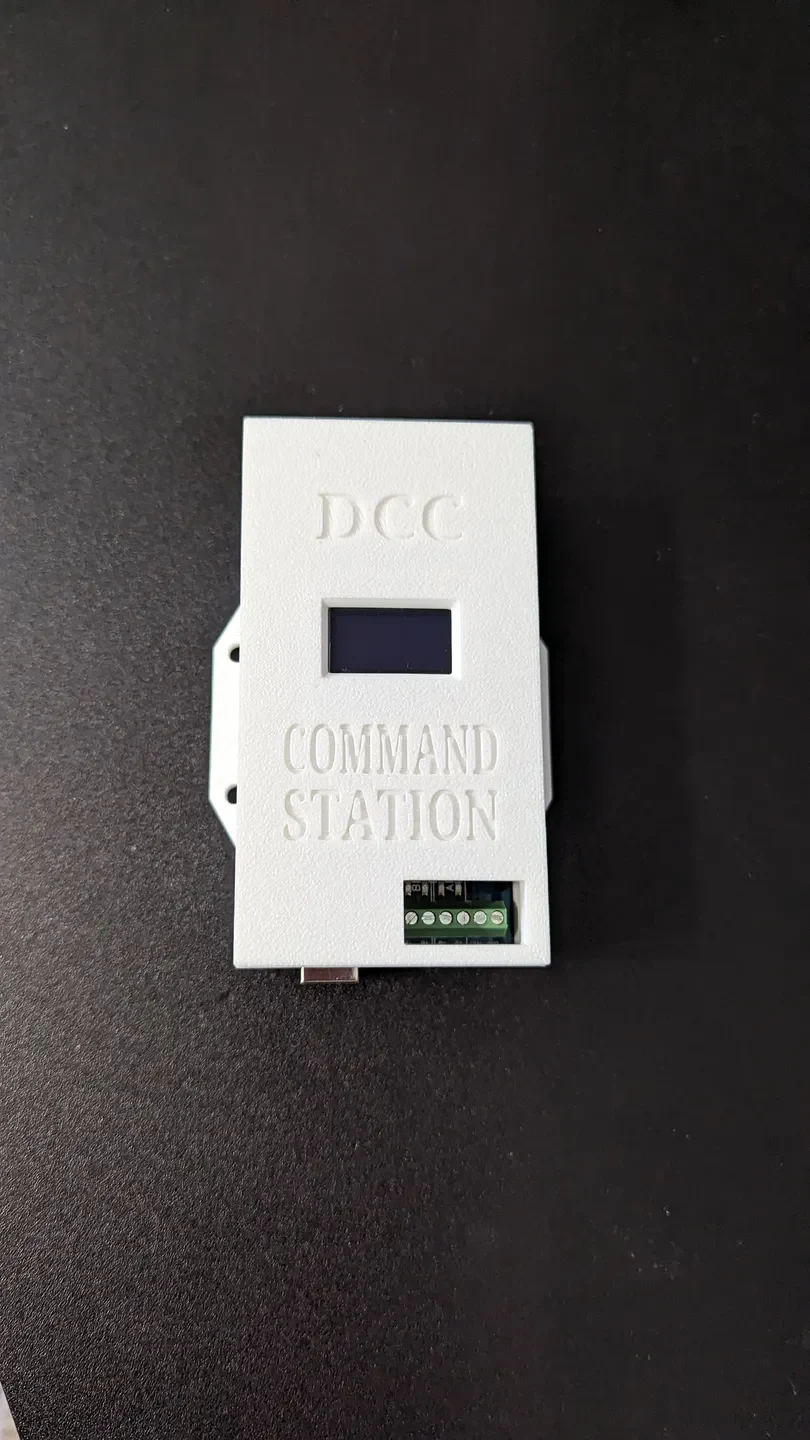

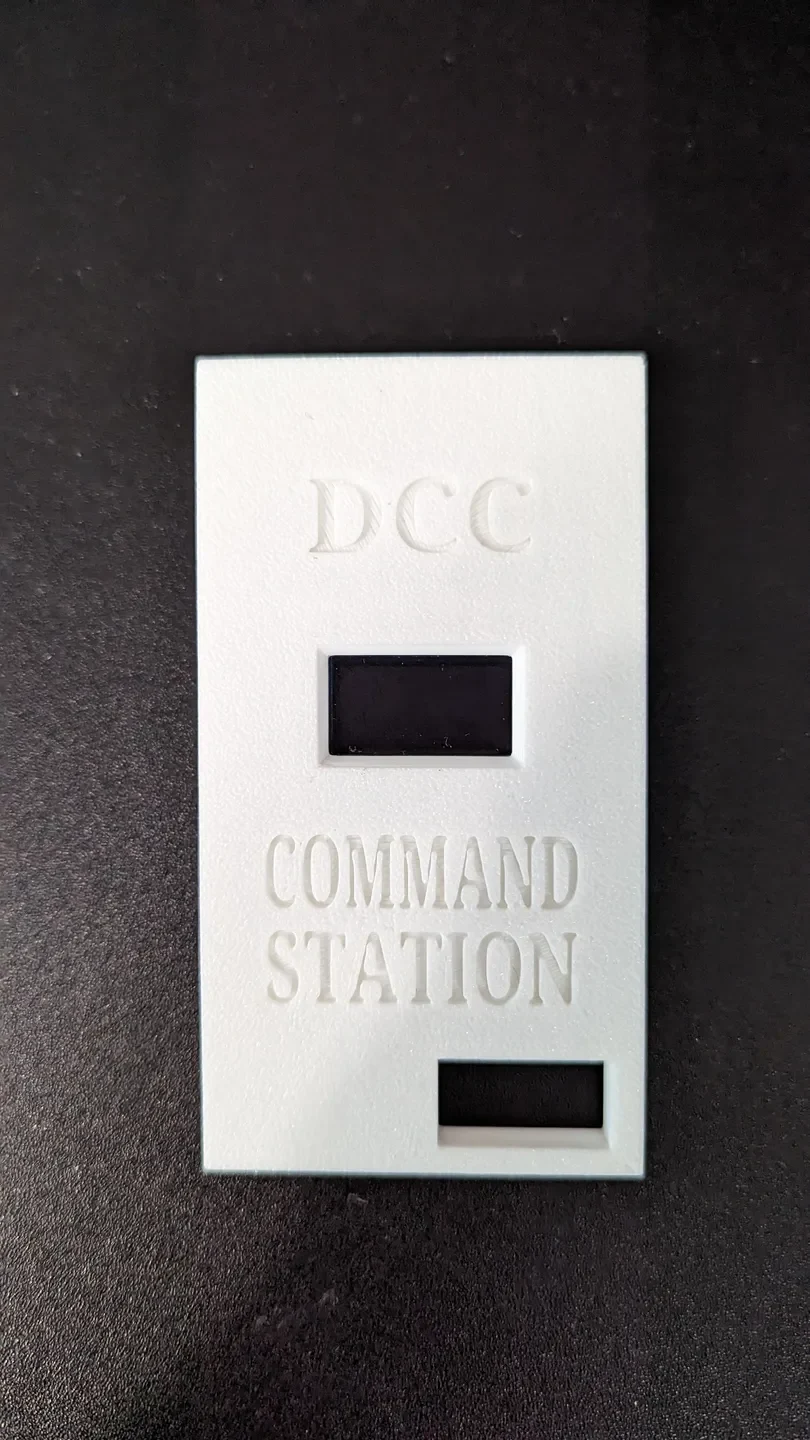

Вам нужно будет распечатать одну основу и одну из обложек. Я включил 4 обложки для разных нужд. В одной версии есть место для дисплея, в другой нет. На обложке двух из них имеется надпись «КОМАНДНАЯ СТАНЦИЯ DCC», два других пусты. Я включил 2 базы, в одной из них есть отверстие для добавления дополнительных контроллеров для таких предметов, как стрелочные переводы или вертушки. Также есть два слота для стяжки для фиксации проводов.

Мои настройки печати:

материал: ПЛА

высота слоя: .28

заполнение: 15%

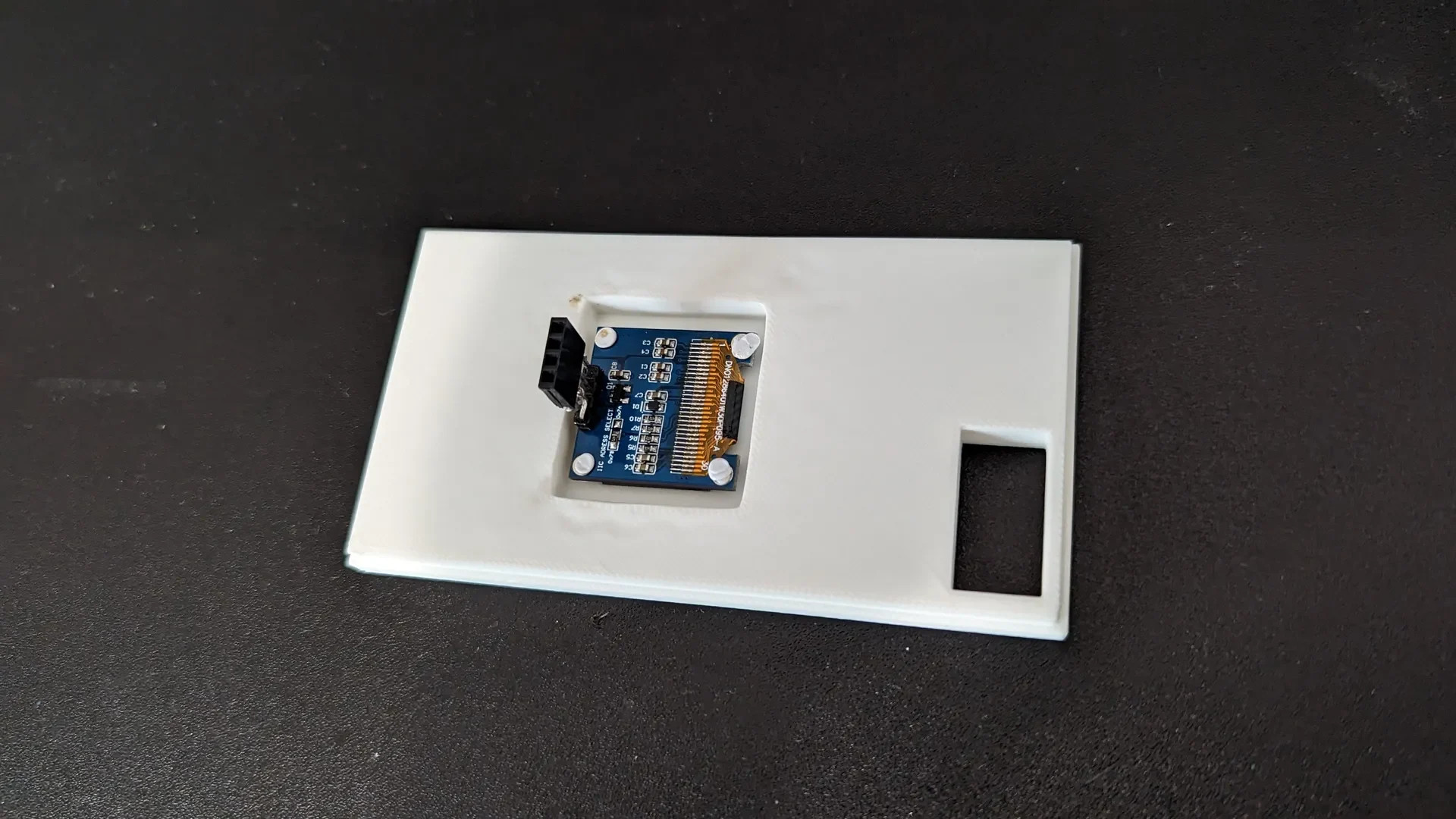

Примечание. Винтов для дисплея нет. (Обновление 1.17.23 — я распечатал второй для своего отца и обнаружил, что не все дисплеи с диагональю 0,96 дюйма имеют одинаковое расстояние между монтажными отверстиями. В итоге мне пришлось использовать горячий клей, чтобы прикрепить его к крышке.) Чтобы прикрепить его, я положил дисплей на крышку, а затем расплавил штифты, чтобы удерживать его на месте (см. Фот�� задней части дисплея). Крышка крепится под давлением одним винтом.
