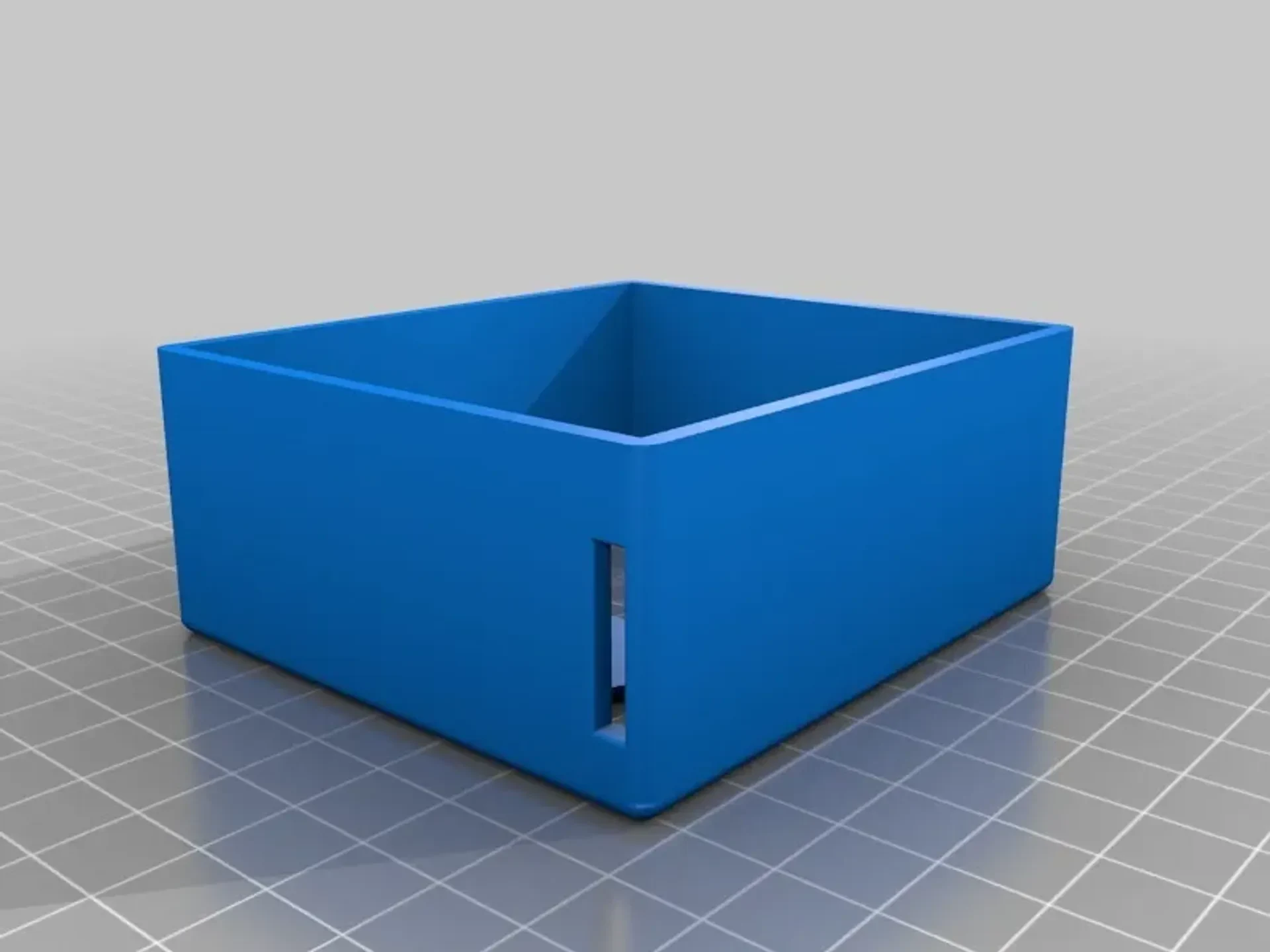

Корпус графического генератора сигналов/сигналов с Arduin...

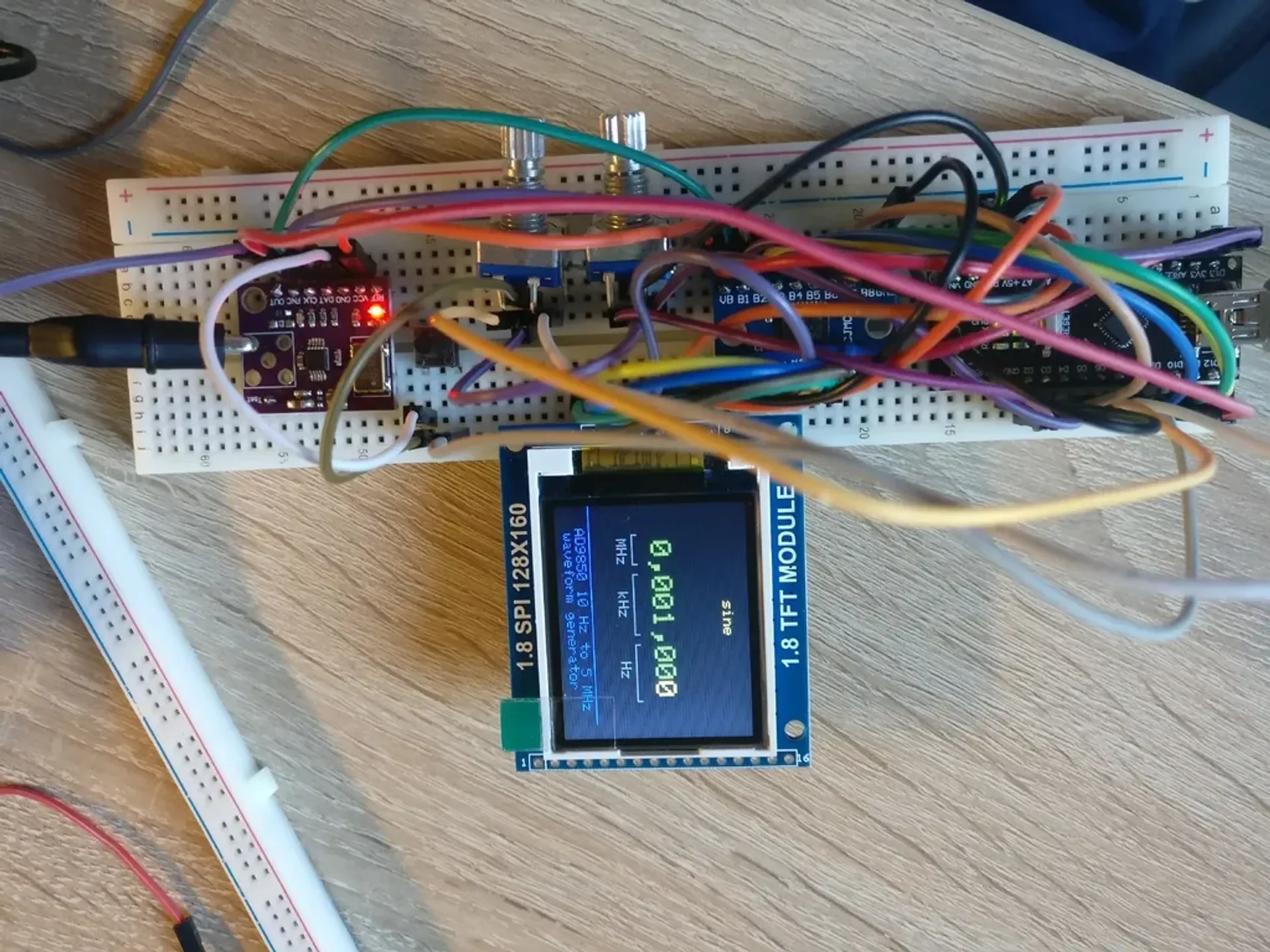

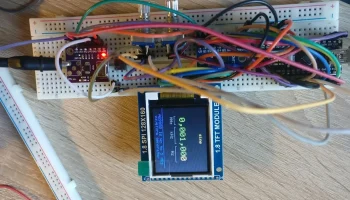

Это корпус для генератора сигналов/сигналов, построенного на базе Arduino Pro Mini или Nano (достаточно ATmega 168) и программируемого генератора сигналов AD9833.

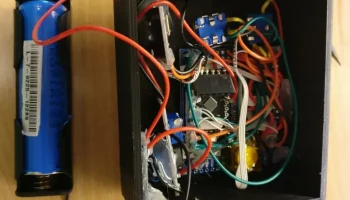

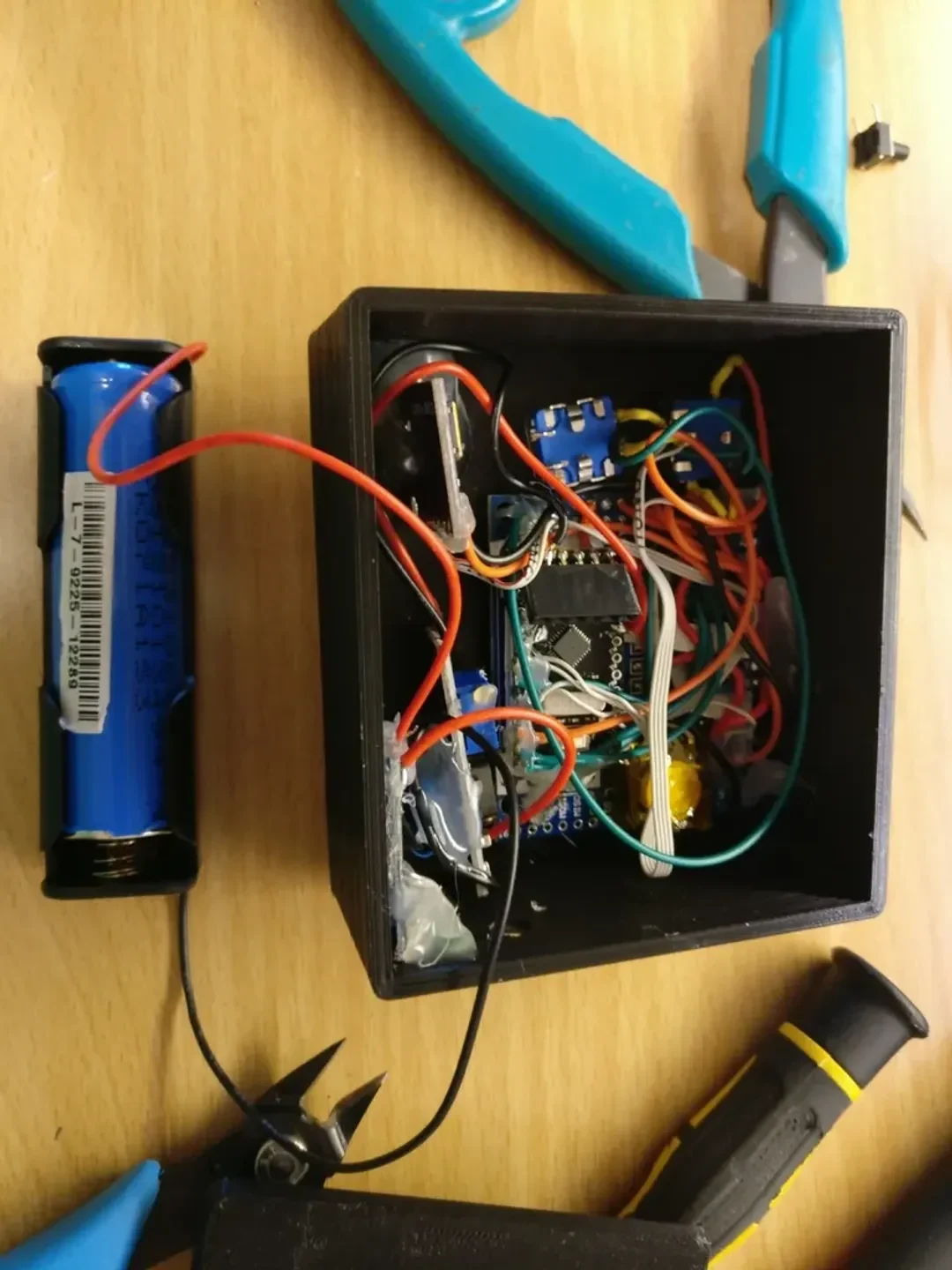

Внутри корпуса можно разместить одну батарею 18650 вместе со схемой зарядки и защиты.

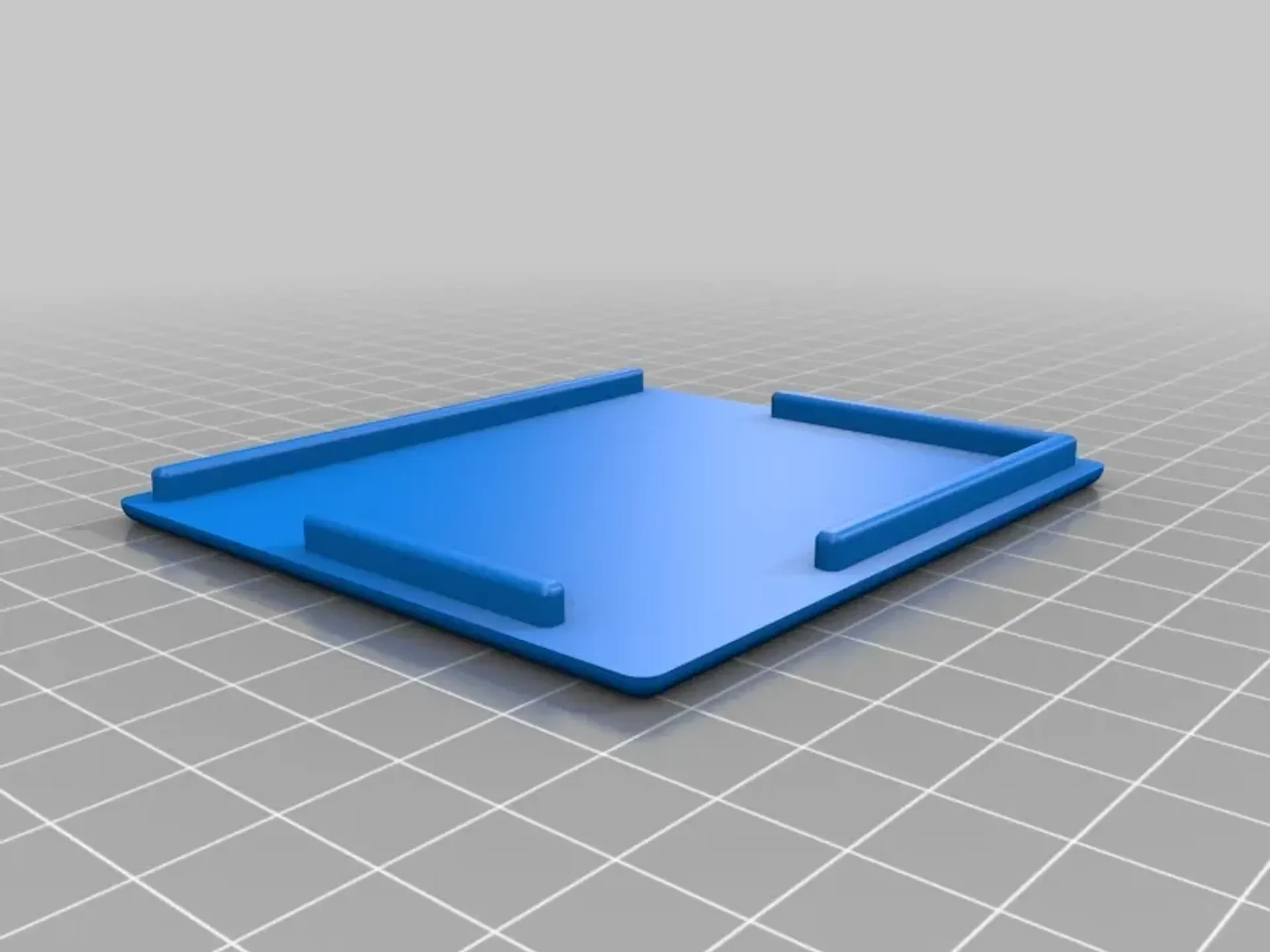

Аккумулятор следует приклеить к задней части корпуса. В зависимости от того, в какой ориентации вы хотите использовать корпус, имеет смысл попытаться расположить его в центре корпуса.

Это должно добавить корпусу устойчивости и предотвратить его опрокидывание из-за неподходящего центра тяжести.

Если вам не нужна батарея, вы можете работать с устройством практически от любого другого подходящего источника питания (в корпусе «Без батареи» все еще есть вырез micro USB на левой стороне внизу).

Модуль DS3231 предоставляет точную информацию о времени и дате, но его можно легко отключить/затруднить использование.

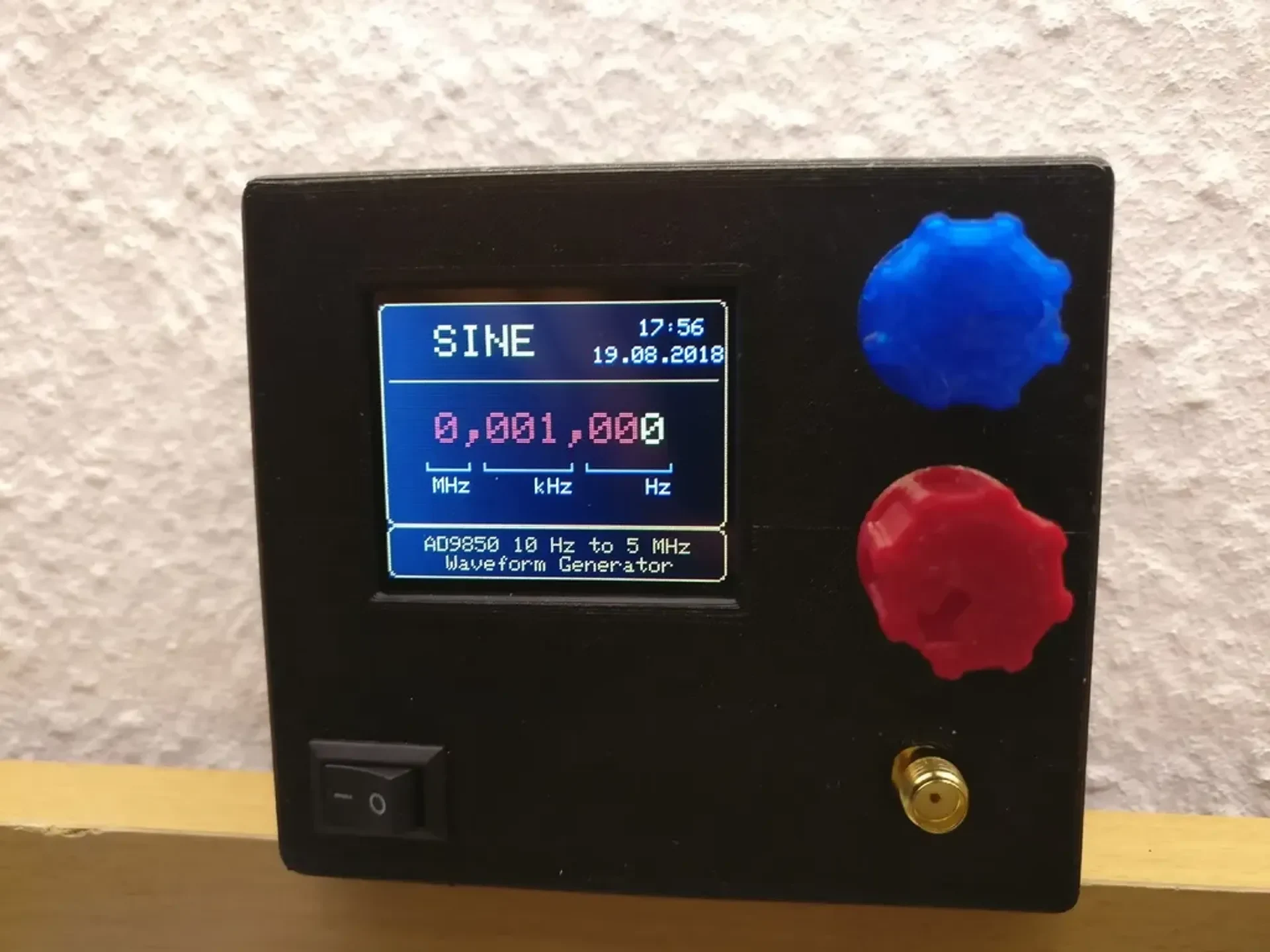

Для управления используются два поворотных энкодера.

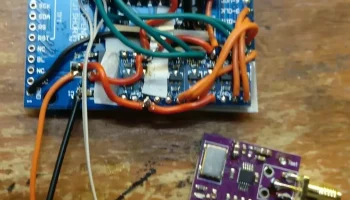

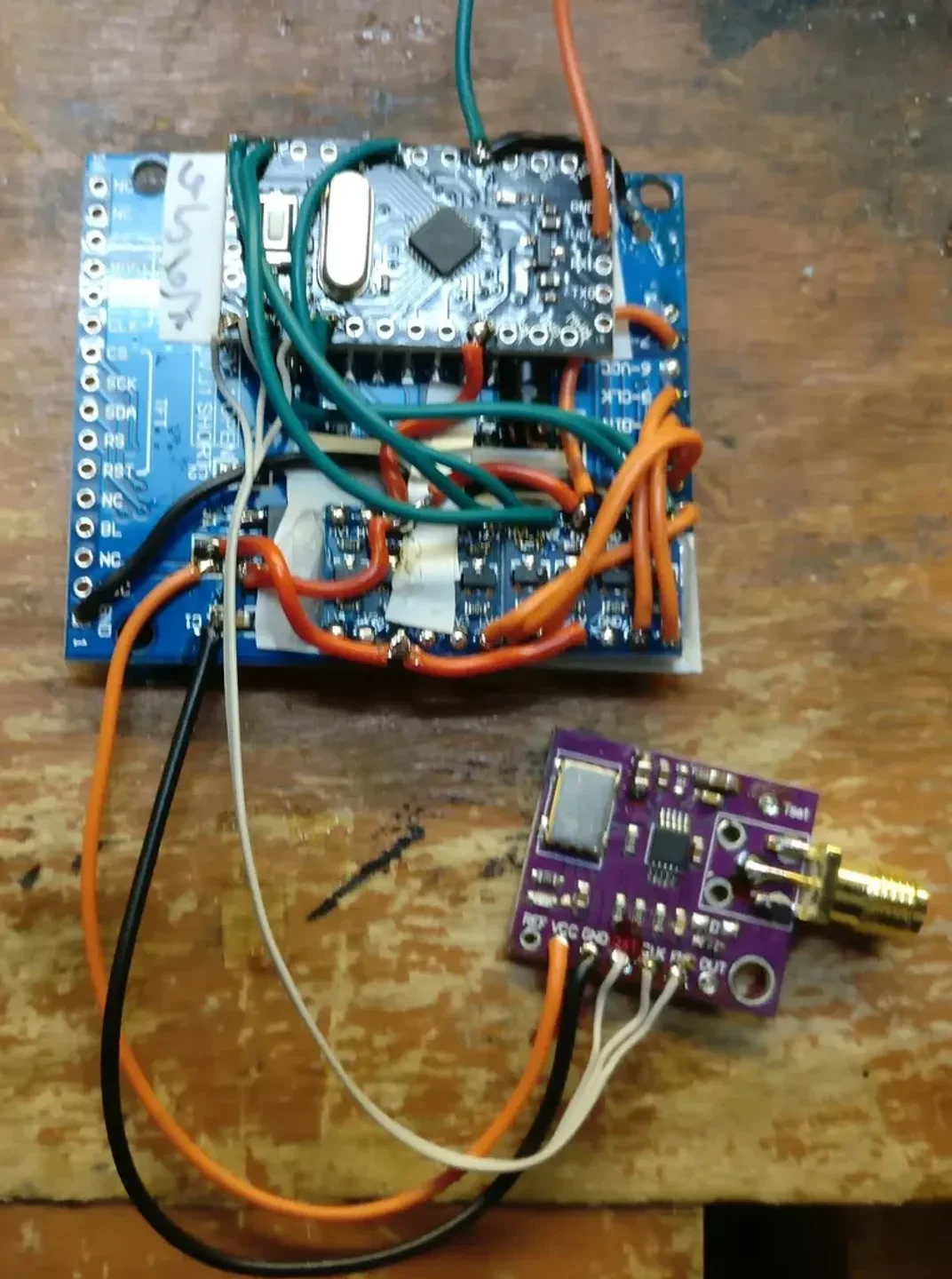

Для выхода можно использовать гнездовой разъем BNC или SMA. Последний легко припаивается к плате AD9833 и поэтому его довольно легко установить.

Другие использованные детали:

1,8-дюймовый TFT ЖК-дисплей (SPI) https://www.aliexpress.com/item/TZT-Free-shipping-TZT-1-8-inch-TFT-LCD-Module-LCD-Screen-Module-SPI-serial-51/32843115817.html
Заголо��ок программирования (справа, внизу)
Разъем BNC-гнездо https://www.aliexpress.com/item/5PCS-BNC-Female-Connectors-Chassis-Panel-Mount-Monitor-Accessories-LCC77/32790743907.html
Переключатель включения/выключения «3А/250 В» https://www.aliexpress.com/item/10pcs-G130-10-15mm-SPST-2PIN-ON-OFF-Boat-Rocker-Switch-3A-250V-Car-Dash-Dashboard/32739231057.html
Плата зарядки и защиты TP4056, 2 светодиода 3 мм https://www.aliexpress.com/item/New-5Pcs-lot-5V-1A-Micro-USB-18650-Lithium-Battery-Charging-Board-Charger-Module-Protection-Dual/32631718585.html
Кнопка сброса

AD9833: https://www.aliexpress.com/item/CJMCU-9833-AD9833-AD9833BRMZ-sine-wave-square-wave-triangle-module/32741116568.html

DS3231: https://www.aliexpress.com/item/Free-shipping-DS3231-Real-Time-Clock-Module-for-arduino-3-3V-5V-with-battery-For-Raspberry/1954150922.html

(опционально) SMA: https://www.aliexpress.com/item/10Pcs-SMA-Female-Jack-Connector-For-1-6mm-Solder-Edge-PCB-Straight-Mount-Gold-plated-RF/32847511595.html

Общая стоимость: ~ <15 евро, в зависимости от того, что у вас уже есть.

Первоначальная идея и программное обеспечение взяты отсюда: http://www.vwlowen.co.uk/arduino/AD9833-waveform-generator/AD9833-waveform-generator.htm.

Мое улучшенное программное обеспечение: https://github.com/wilhelmzeuschner/arduino_ad9833_waveform_gen.

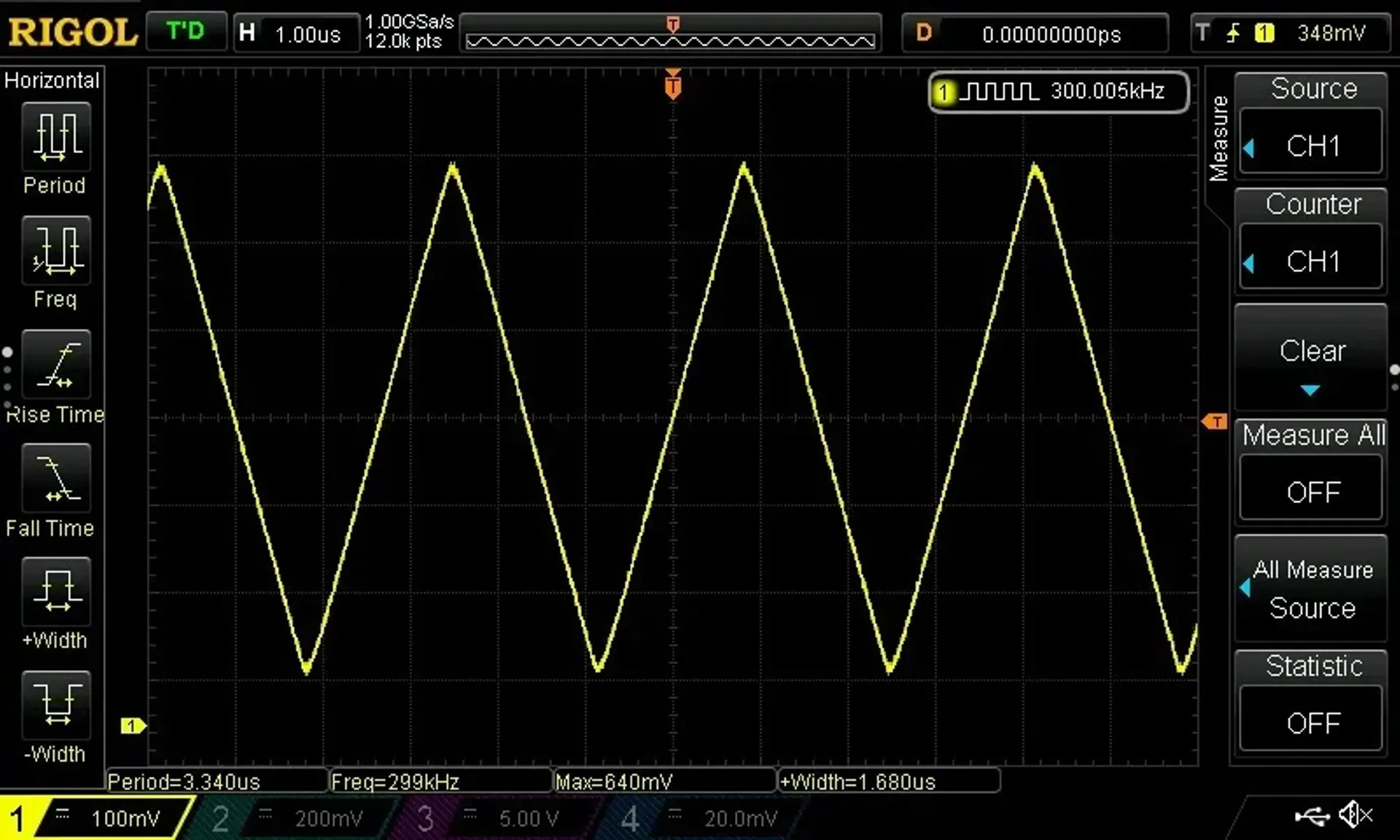

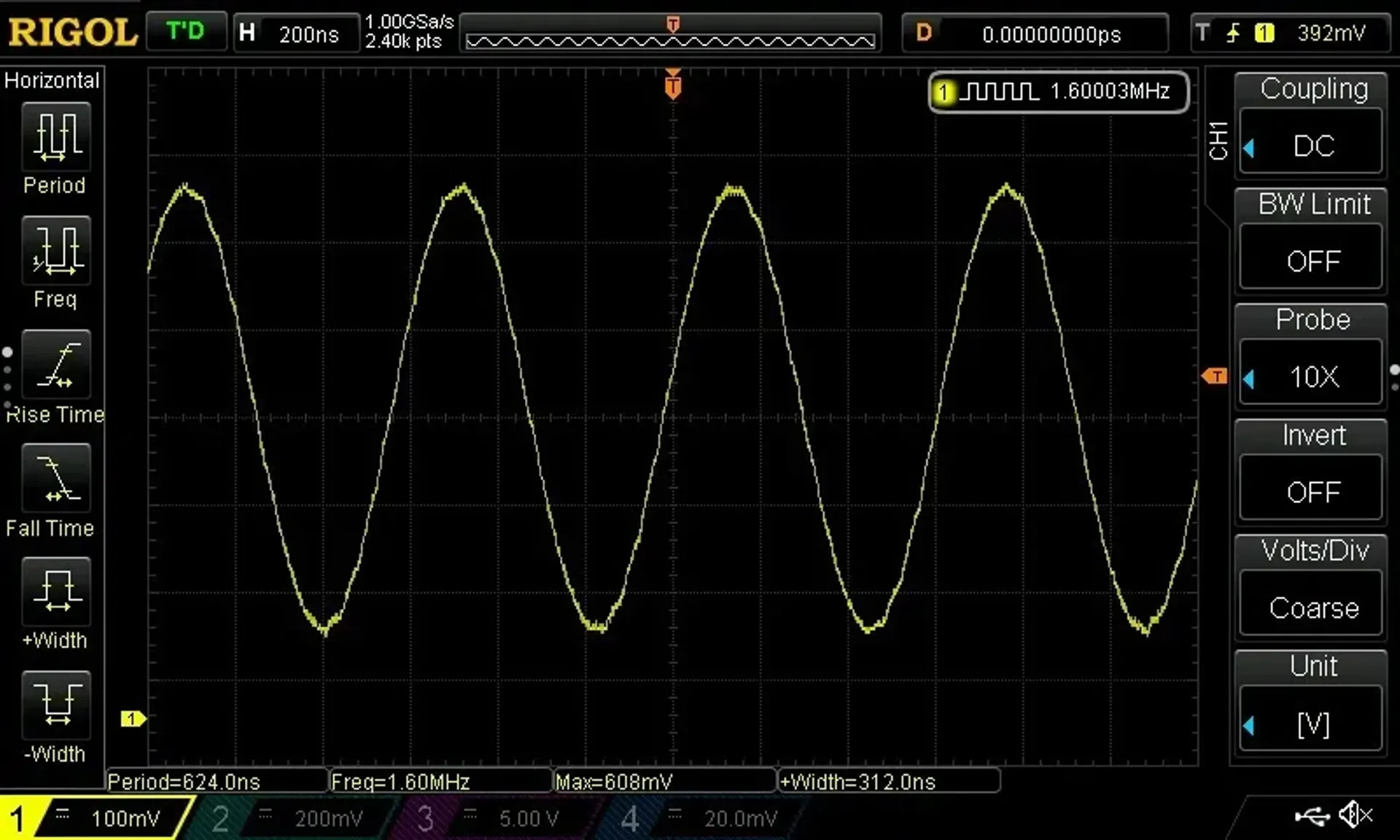

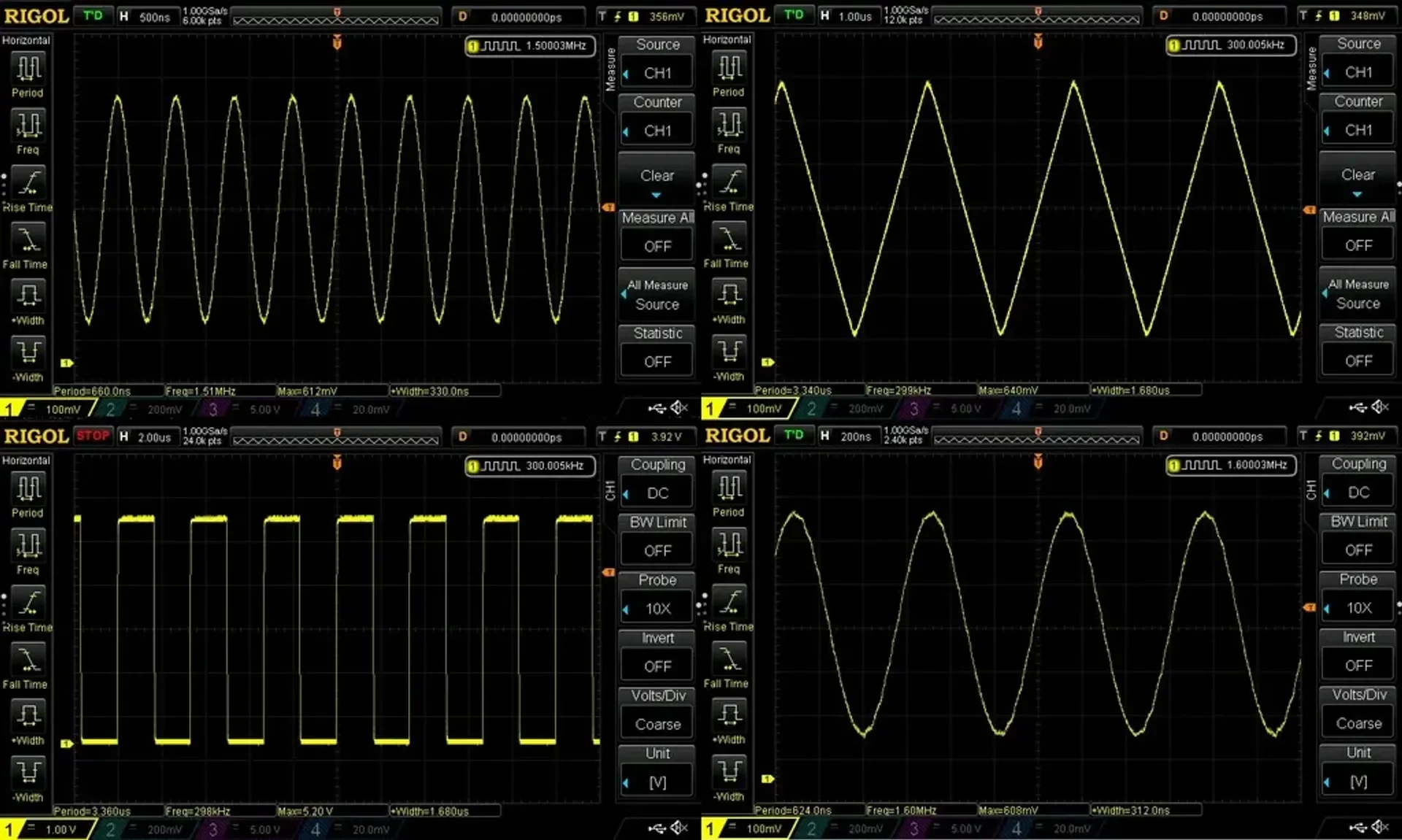

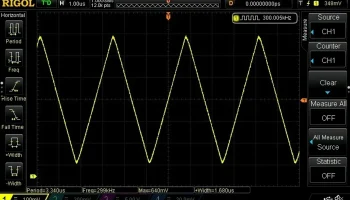

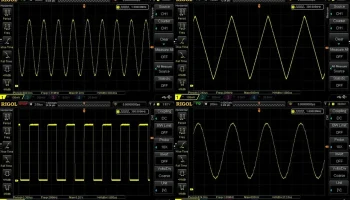

При измерении сигнала для оценки обязательно правильно заземлите пробник и не используйте длинный заземляющий зажим.

Используемые ручки: https://www.thingiverse.com/thing:1934779.

Если вы создадите этот проект и захотите вернуть мне что-нибудь взамен, я буду очень рад увидеть сообщение в разделе «Делает»! :)
Настройки печати

Принтер:

Тронкси X8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм и выше

Заполнение:

20% и выше

Примечания:

Все по личным предпочтениям.
