Стенд для разработки Arduino GIGA R1 WiFi и GIGA Display ...

Это стенд для разработки и корпус для Arduino GIGA R1 WIFI и его GIGA Display Shield, основанный на базовом корпусе, предоставленном самой Arduino здесь, на странице Printables.

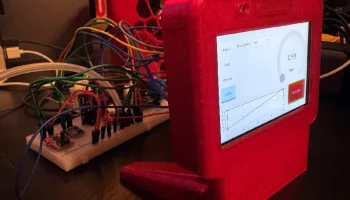

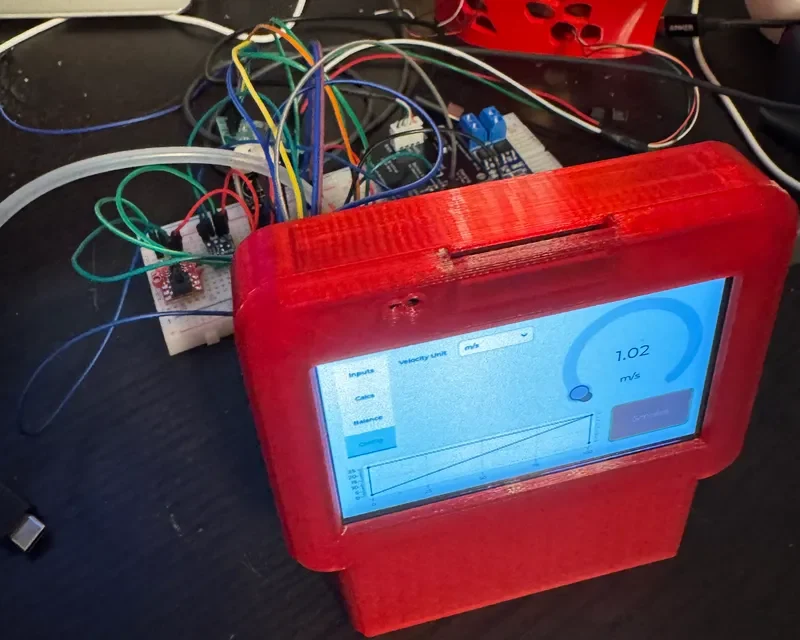

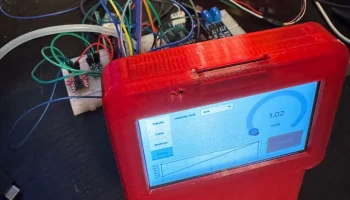

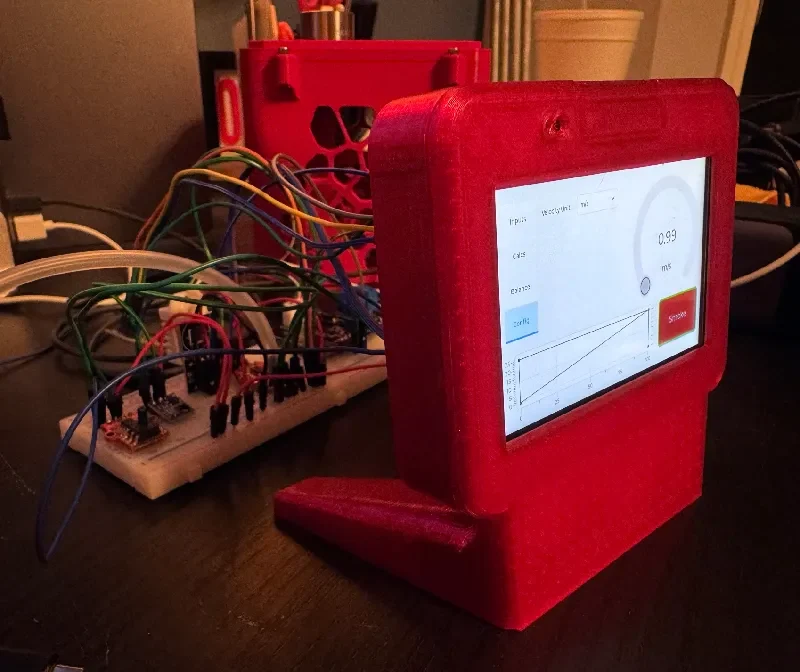

Хотя я считаю очень разумным то, что GIGA Display Shield оставляет все входы/выходы доступными на контроллере, я обнаружил, что это затрудняет раннюю разработку, поскольку мне приходится постоянно переворачивать устройство, чтобы увидеть экран, несмотря на всю мою запутанную проводку. Это дает гораздо более приятные впечатления.

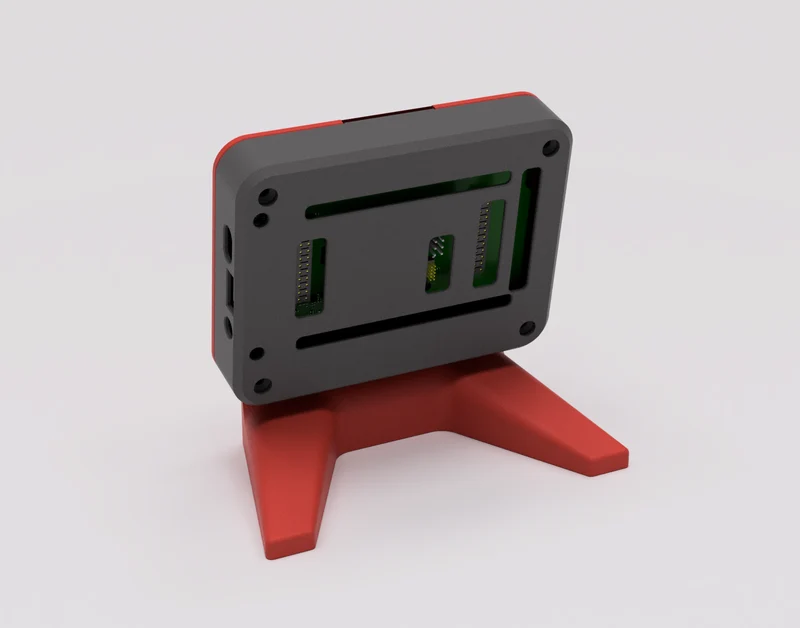

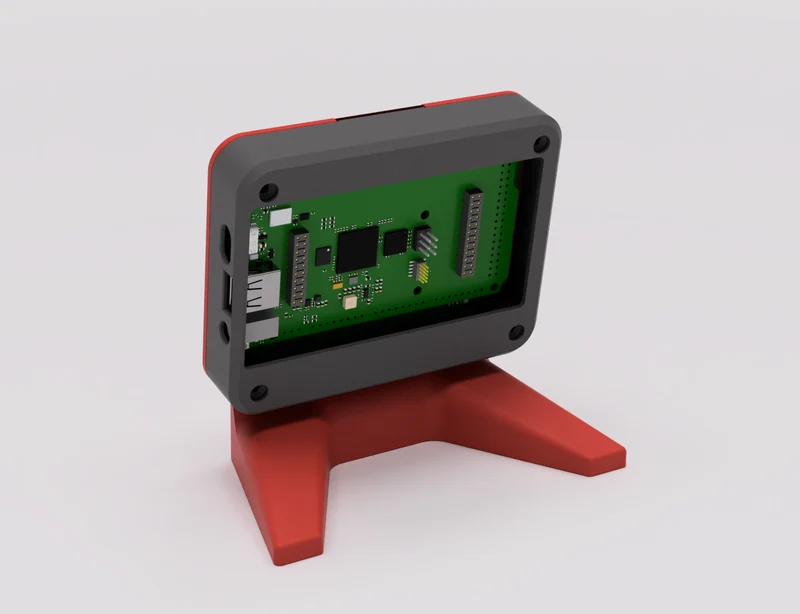

Существует три варианта задней оболочки: (1) сплошная, за исключением доступа к кнопке сброса, (2) доступ к доступным входам/выходам, но в остальном закрытая, и (3) широко открытая, позволяющая использовать дополнительные экраны.

Этот ремикс оригинала Arduino был перерисован с нуля, и я решил спроектировать крепеж немного иначе, чем в оригинале. Вместо использования сквозных отверстий и гаек моя конструкция предполагает впрессовку термостабилизированных вставок M3x4 в переднюю час��ь лицевой панели и использование винтов M3x20 с плоской головкой со стороны задней панели, чтобы скрепить блок вместе. Я думаю, что в целом это выглядит чище.

---

Для тех, кто следит за моей модульной аэродинамической трубой для STEM-образования, да — это означает, что я усердно работаю над автономным интерфейсом с сенсорным экраном, позволяющим управлять скоростью вращения вентилятора, запускать дым, калибровать датчики и регистрировать данные: статическое давление Пито для скорости потока, давления окружающей среды, температур�� и влажности, а также данные от 8 датчиков нагрузки для сил и моментов тестируемых образцов.

Я надеюсь, что демонстрация будет готова к Фестивалю производителей в Теннесси — приходите и посмотрите!
