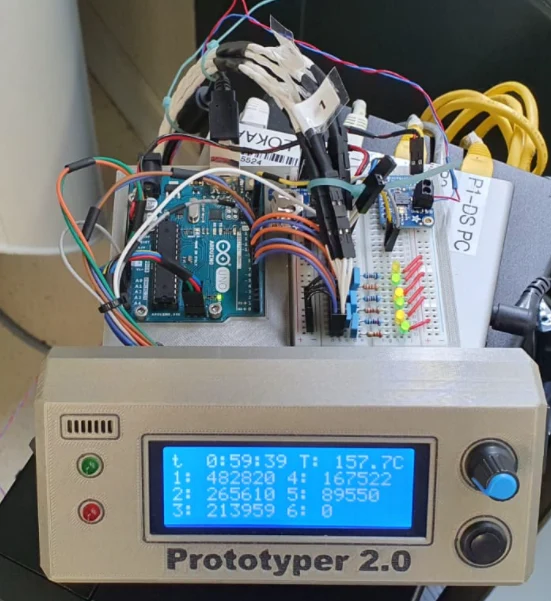

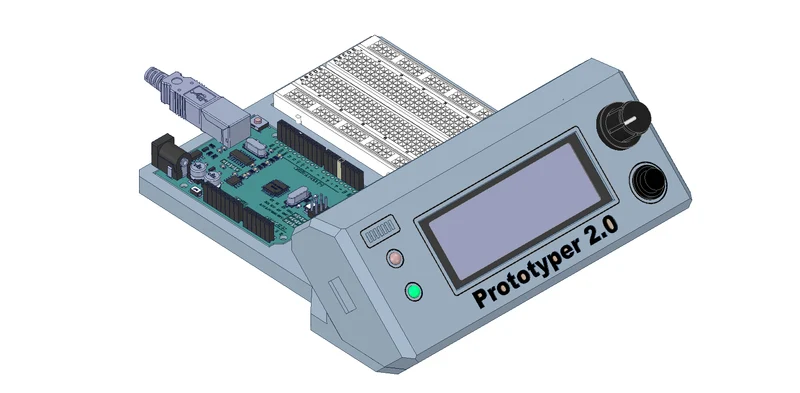

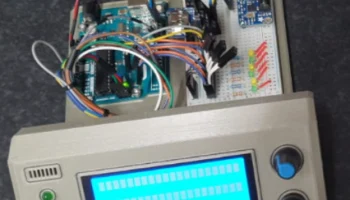

Многофункциональная установка прототипа для Arduino Uno, содержащая самые необходимые электрические компоненты для прототипирования и макетирования вашего любимого проекта. Конструкция основана на блоке управления Prusa Mk3s.

Мне надоело каждый раз создавать новые конфигурации прототипа на макетной плате, поэтому я сделал этот специальный прототип. Это оставляет макет свободным для всех ваших настроек проекта.

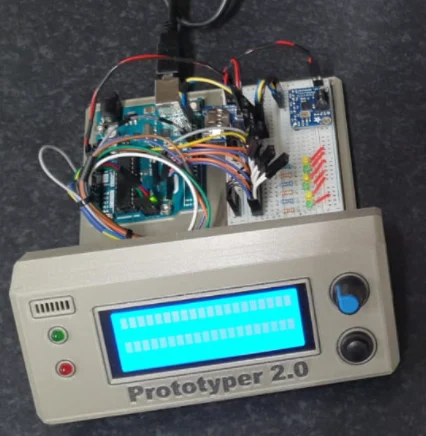

Прототип содержит:

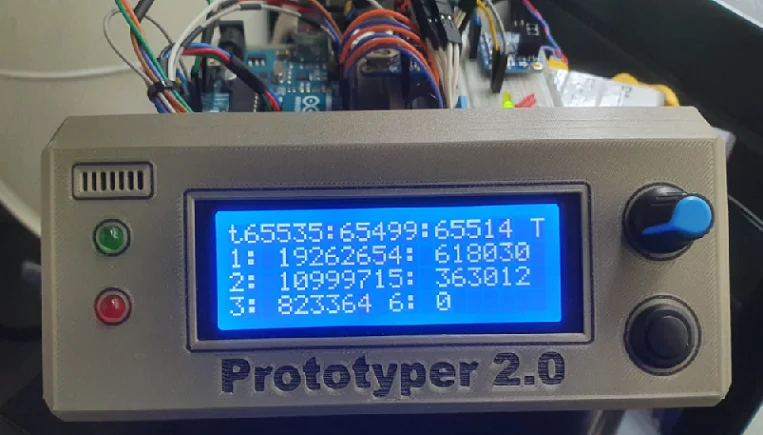

ЖК-экран 20х04 — для считывания информации.
Потенциомер для настройки переменного входа

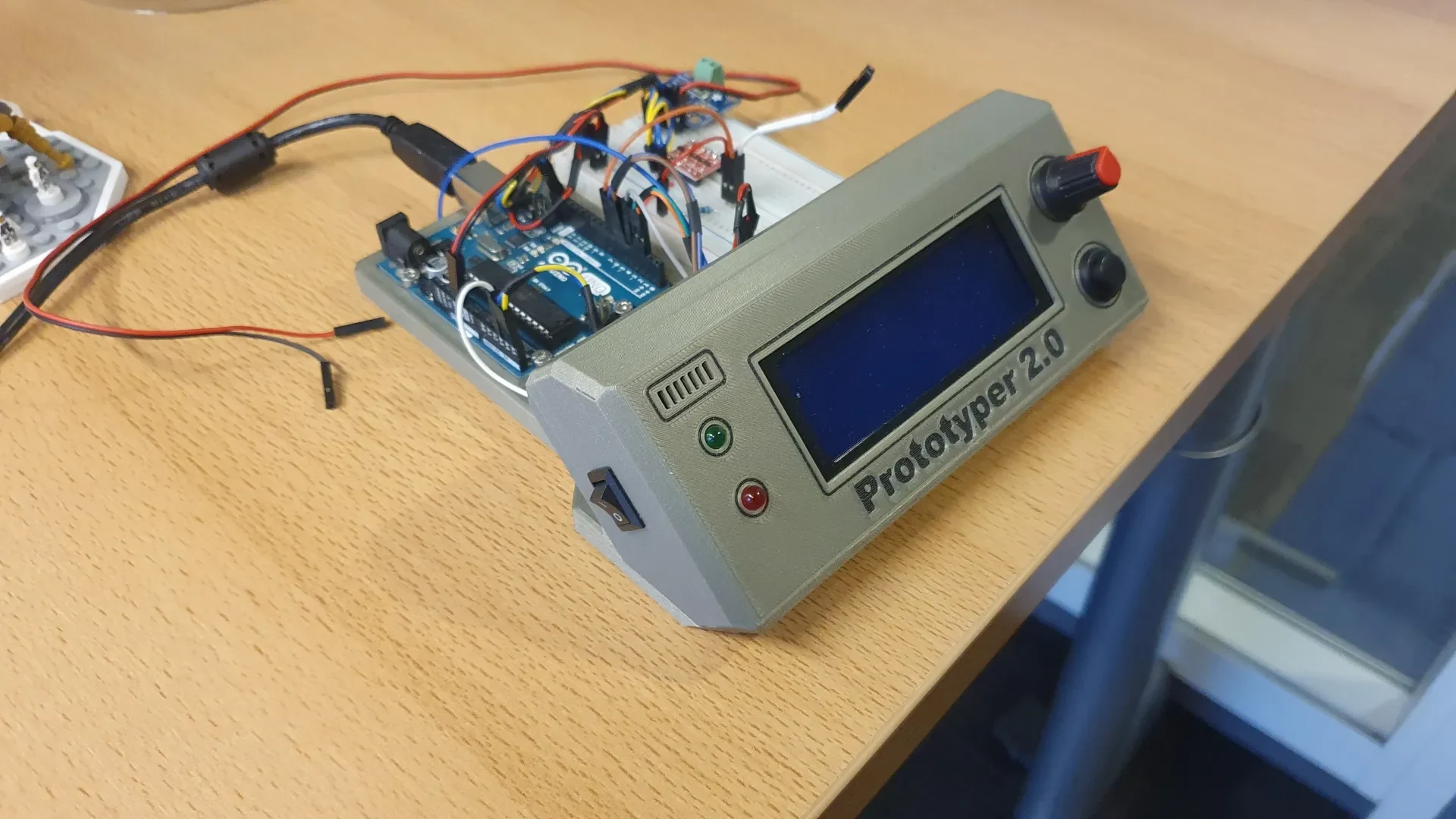

Кнопка на передней панели
Кулисный переключатель КСД11 слева (10х15мм)
2 светодиода для визуального вывода
Динамик для звукового вывода
Устройство чтения SD-карт для хранения данных

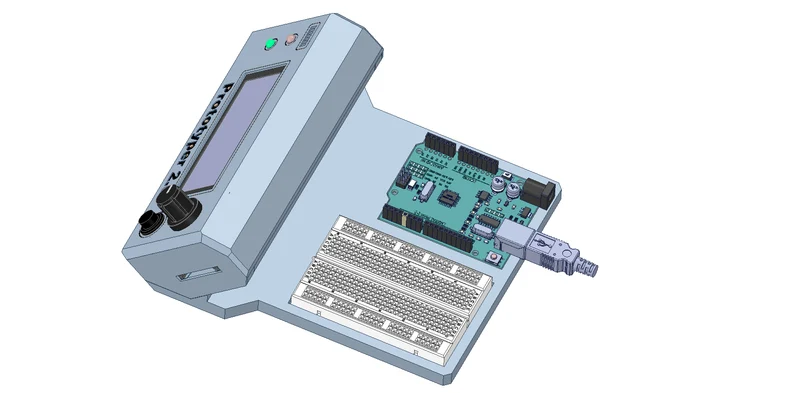

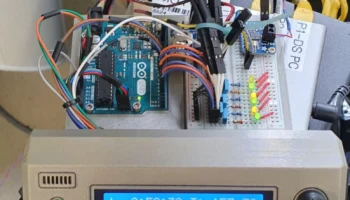

На пластине прототипа остается место для Arduino Uno и среднего макета.

Все компоненты достаточно стандартны для поиска по геометрии, однако в случае сомнений свяжитесь со мной. Дополнительные сведения о конкретном разъеме SD-карты будут приведены ниже, однако мы сделали специальный кронштейн для адаптера, который можно настроить.

Задняя крышка не является обязательной. Я его спроектировал, но на самом деле это было не нужно. Поэтому дизайн не такой аккуратный, как хотелось бы.

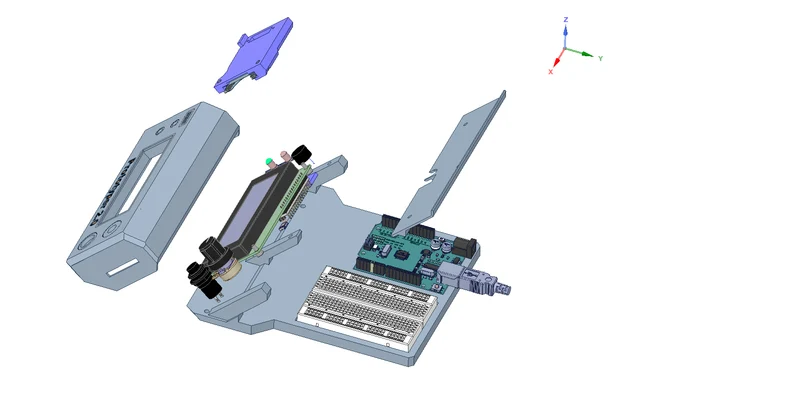

Конструкция требует наличия нескольких болтов/винтов с потайной головкой и стандартной шестигранной головкой для соединений.

Шаг-файл включен, так что вы можете отредактировать дизайн при необходимости.

Настройки печати
