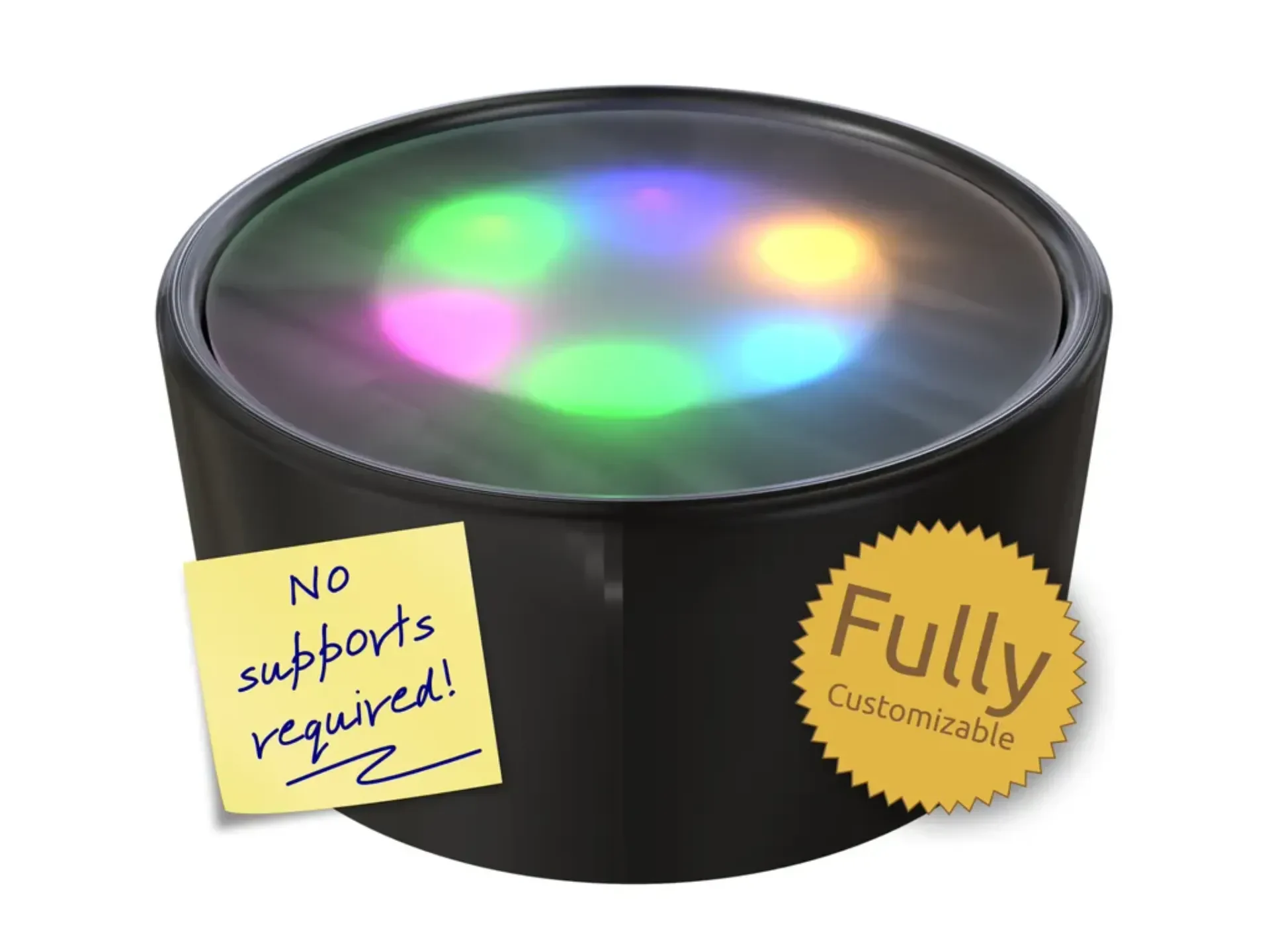

Кольцевая база Arduino Nano NeoPixel

Осветите свои любимые экспонаты с помощью нашей бесплатной светящейся основы, которую можно распечатать на 3D-принтере.

В этом полностью настраиваемом дизайне используются Arduino Nano и NeoPixel Ring (версия с 12, 16 или 24 светодиодами).

Мы создали ее для использования с Кристальным генератором, который мы выпустили на прошлой неделе, но эта основа идеально подходит для освещения любых небольших предметов, от минифигурок до украшений или 3D-принтов.

Этот дизайн*полностью бесплатен* и распространяется под разрешительной лицензией. Ваша поддержка очень ценна.

Вы знали?

Некоторые из наших проектов невозможно найти на Thingiverse. Если вы ищете больше, ознакомьтесь с нашими премиальными проектами:

https://codeandmake.com/premium

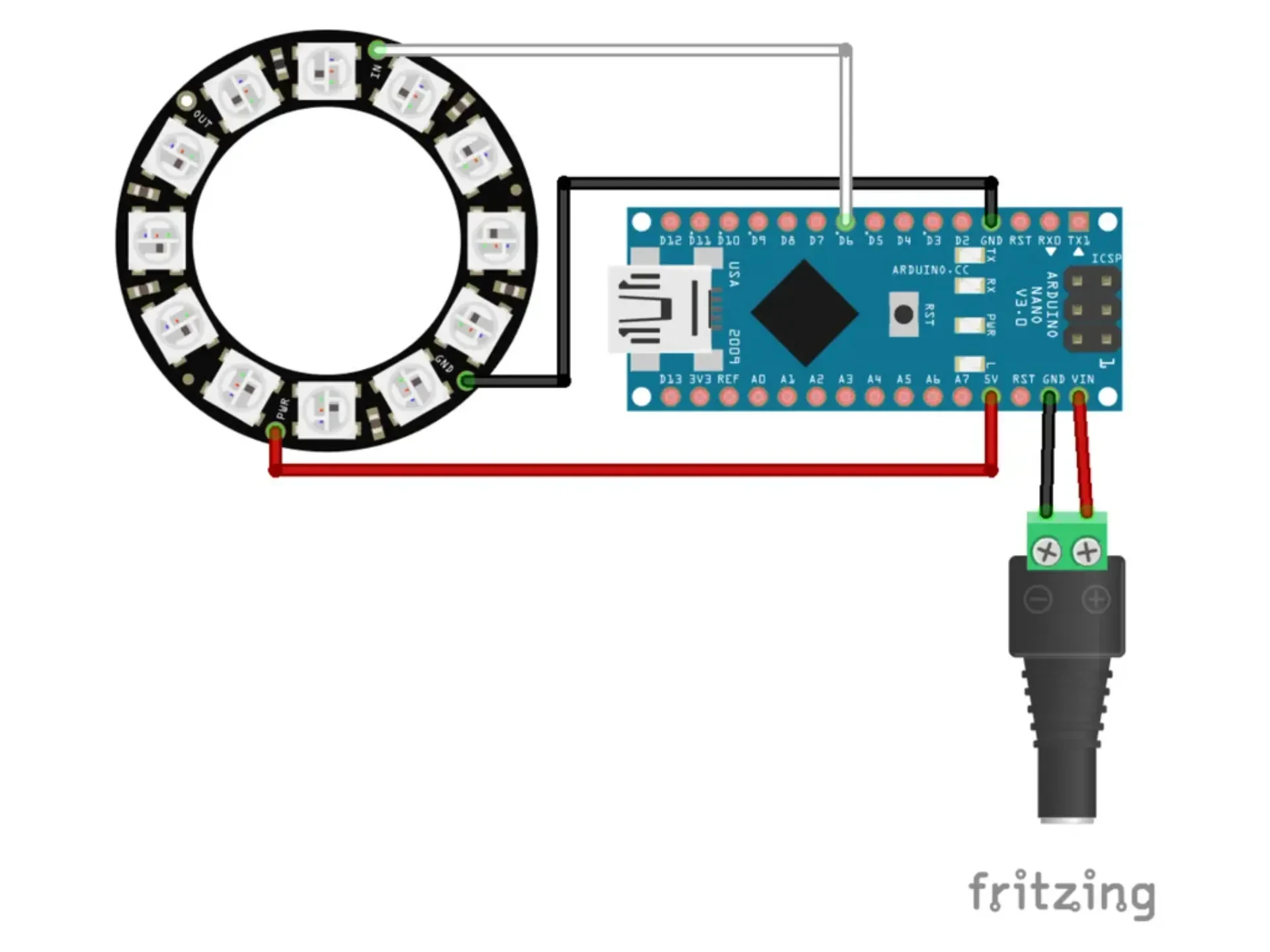

Вам понадобится

Вам также понадобится:

Arduino Nano (или совместимая плата)
Кольцо Adafruit NeoPixel Ring — код этого проекта настроен для кольца NeoPixel RGB с 12 светодиодами, но он будет работать и с кольцами NeoPixel большего размера с небольшим изменением кода.
Разъем постоянного тока 2,1 мм для монтажа на панели. Диаметр цилиндра должен составлять ~11,5 мм, а длина ~16 мм, включая клеммы.
Сетевой адаптер 7-12 В.
2 провода длиной 15-25 см (6-10 дюймов) ~26 AWG для питания — в идеале разных цветов (например, красного и черного)
1 провод длиной 7,5-12,5 см (3-5 дюймов) ~26 AWG для сигнала — в идеале другого цвета, отличного от проводов питания (например, белого)
Параметры настройки OpenSCAD

Этот дизайн имеет следующие параметры настройки:

Общий
Деталь — основание, вставка или диффузор?
Material_Thickness — Толщина материала.

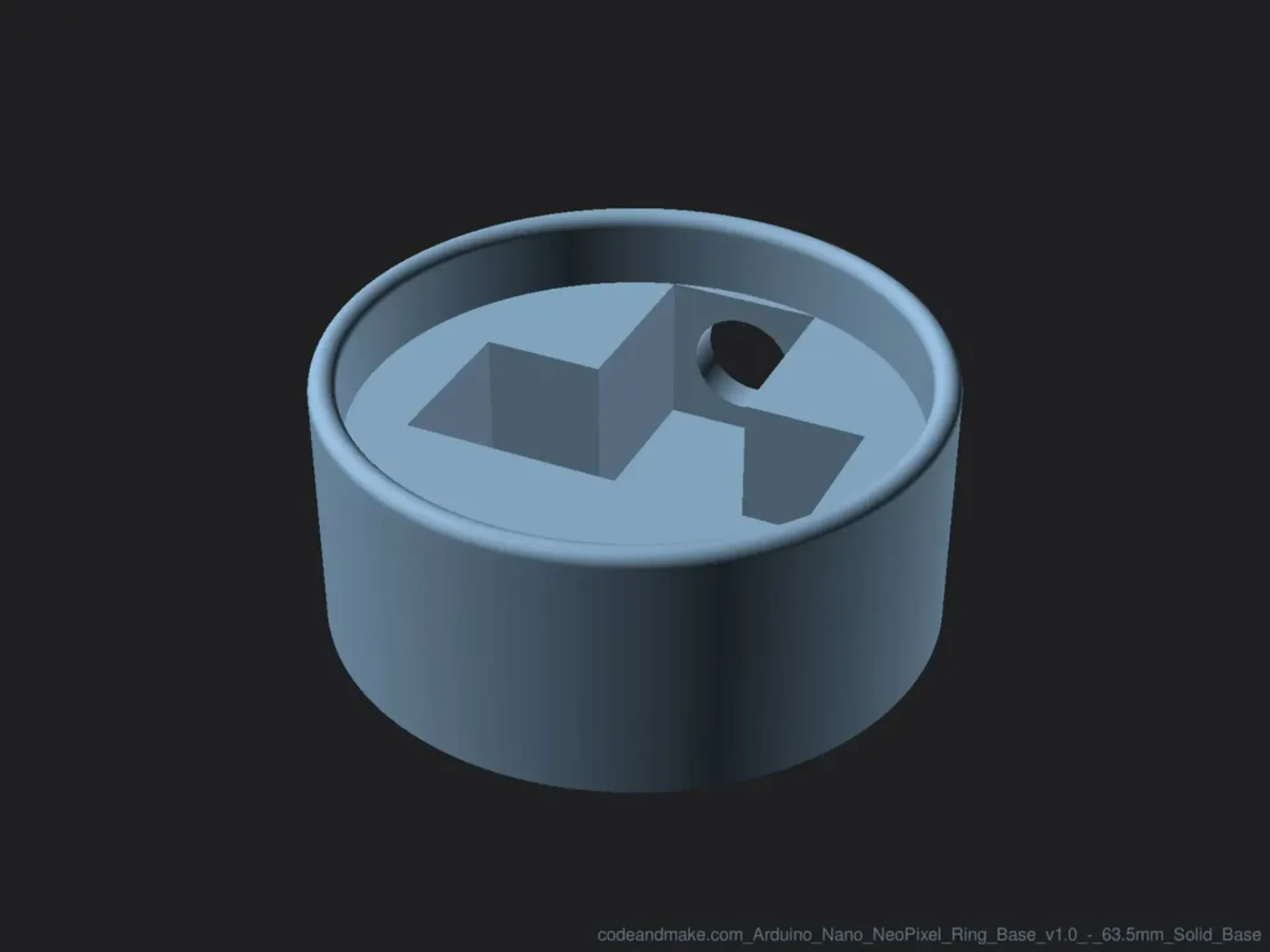

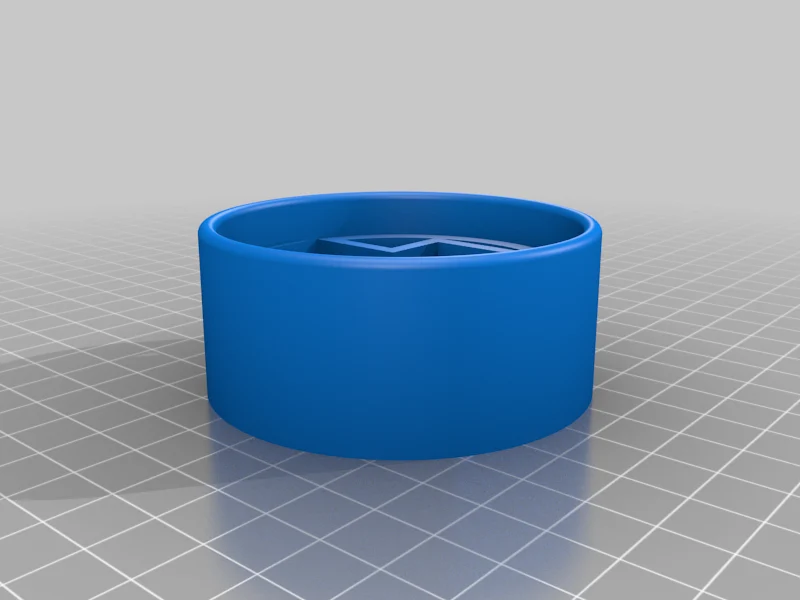

База
Opening_Diameter — Диаметр верхнего отверстия.
Opening_Depth — глубина верхнего проема.
Arduino_Nano_Padding — какой зазор добавить к внешней стороне Arduino Nano.
Полая — Сделать основание преимущественно полым?

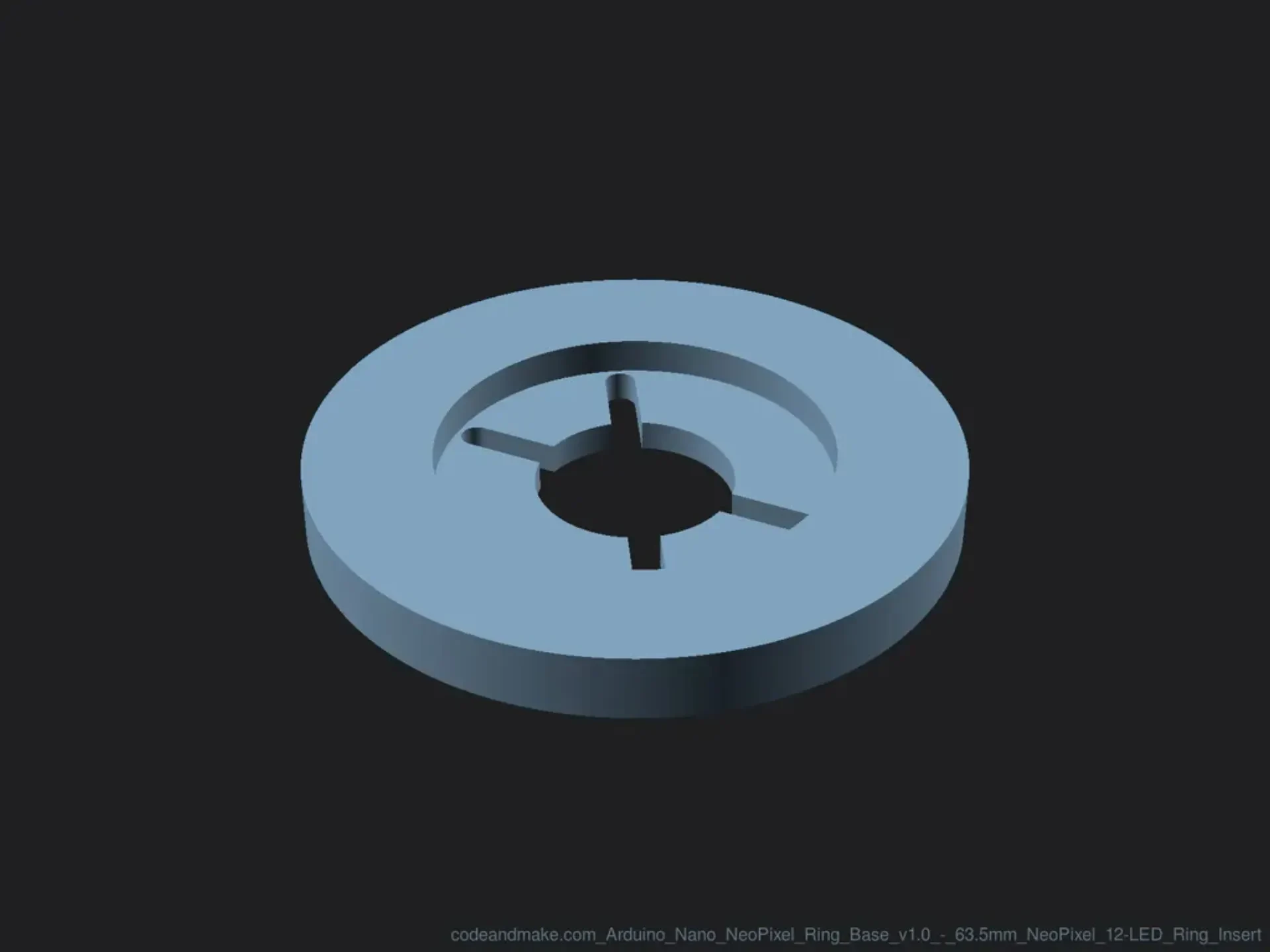

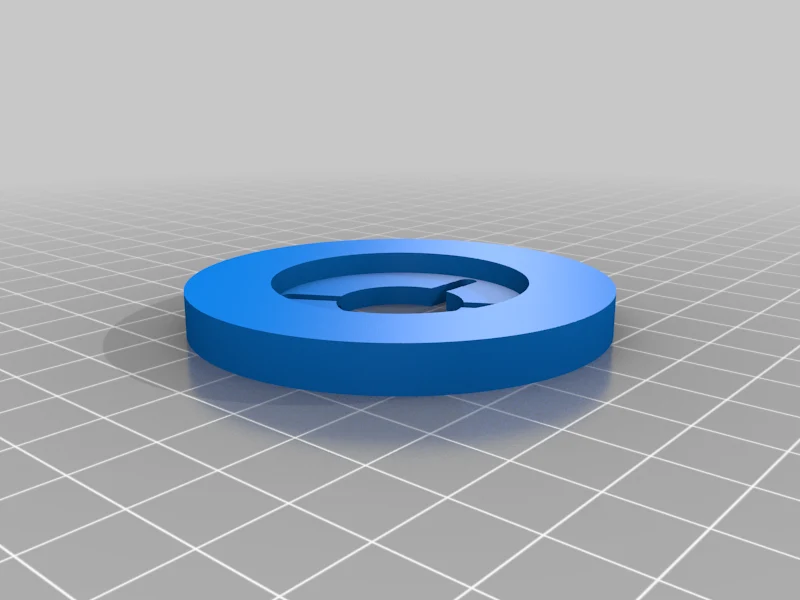

Вставить
Insert_Padding — сколько удалить снаружи вставки
НеоПиксель
NeoPixel — тип NeoPixel.
NeoPixel_Wire_Hole_Diameter — Диаметр отверстий для проводов NeoPixel.
NeoPixel_Outer_Padding — какой зазор добавить к внешней стороне углубления NeoPixel.

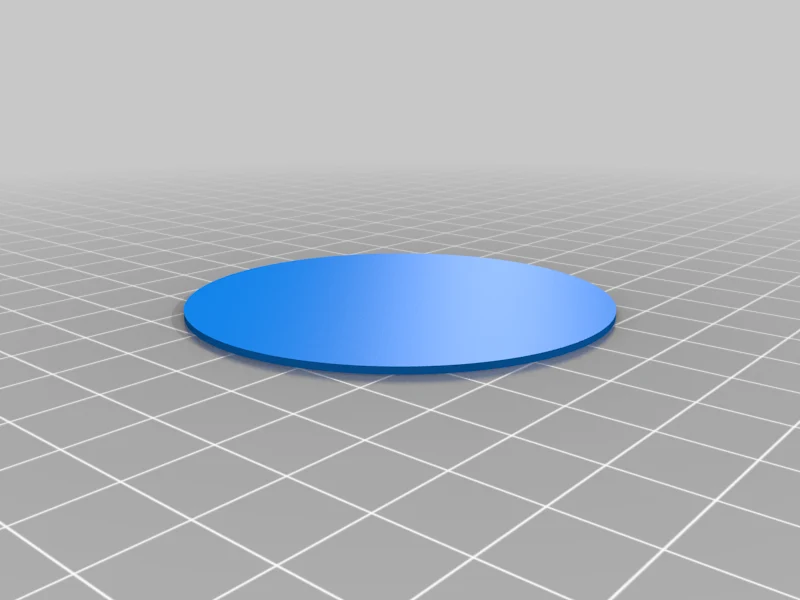

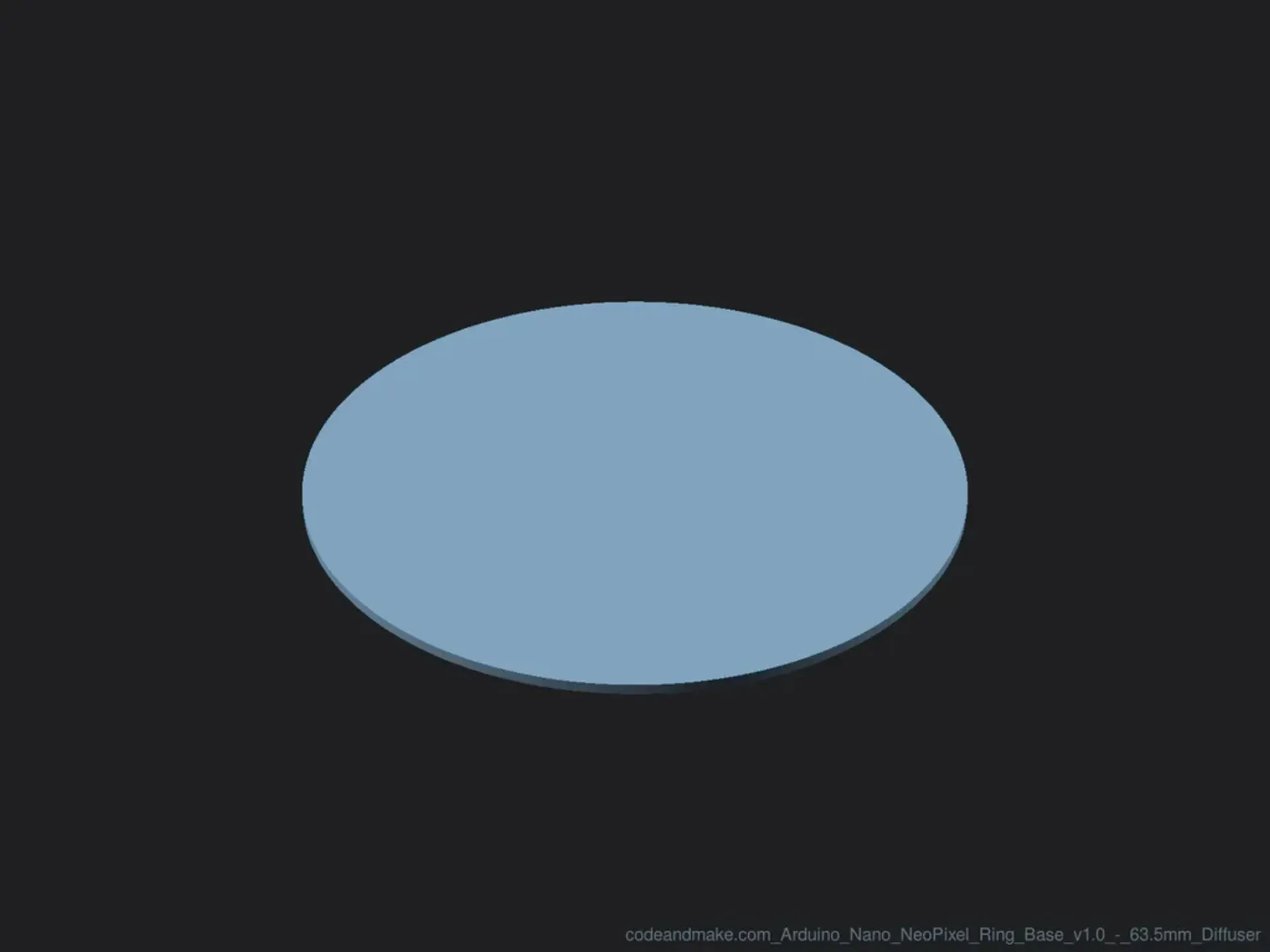

Диффузор
Diffuser_Padding — Сколько убрать снаружи диффузора
Diffuser_Thickness — Толщина диффузора
Рекомендации по проектированию
Размер кольца Adafruit NeoPixel

Если вы используете этот проект для внутреннего освещения (т. е. для освещения объекта изнутри), используйте кольцо NeoPixel Ring меньшего диаметра, чем освещаемый объект.

Если вы используете этот проект для внешнего освещения (т. е. для освещения объекта снаружи), используйте кольцо NeoPixel Ring большего диаметра, чем освещаемый объект.

Обратите внимание, что кольца NeoPixel, как правило, поставляются с остатками перфорированных «бирок» на нескольких сторонах. Возможно, их придется списать.

Клонированное оборудование

Этот проект предназначен для оригинального кольца Adafruit NeoPixel Ring и оригинального Arduino Nano (без каких-либо разъемов). Если вы используете клонированное оборудование, обязательно проверьте, что размеры и расположение отверстий для штифтов соответствуют оригинальному оборудованию.

В этом проекте предполагается, что ваше оборудование будет иметь следующие размеры:

Кольцо NeoPixel RGB с 12 светодиодами: диаметр 37 мм, высота 3,5 мм.
Кольцо NeoPixel с 16 светодиодами RGB: диаметр 44,5 мм, высота 3,5 мм.
Кольцо NeoPixel RGB с 24 светодиодами: диаметр 66 мм, высота 3,5 мм.
Arduino Nano: длина 45 мм, ширина 18 мм, высота 8 мм.

Если аппаратное обеспечение немного больше, вы можете использовать настройки NeoPixel_Outer_Padding и Arduino_Nano_Padding для компенсации.

Материал

Этот дизайн идеально подходит для печати на большинстве нитей. Используйте легкую или прозрачную/полупрозрачную нить для рассеивателя (если вы ее используете).

Код

Код (.ino) для этого проекта настроен для кольца NeoPixel Ring с 12 светодиодами. Он случайным образом включает и выключает 6 светодиодов зеленого, синего и розового цветов. Если вы используете кольцо NeoPixel Ring с 16 или 24 светодиодами, просто измените значение LED_COUNT на 16 или 24 соответственно.

Каждый светодиод NeoPixel может потреблять до 60 миллиампер (в худшем случае), а Arduino Nano может комфортно питать 6 светодиодов NeoPixel. Настройка LED_COUNT не приведет к увеличению количества одновременно горящих светодиодов выше 6. Мы не рекомендуем п��евышать 6 без изменения проводки для подачи питания на NeoPixel Ring альтернативными способами.
