Чехол для портативной игровой консоли Arduino............

Привет!

Иногда я делаю странные вещи с платами Arduino.

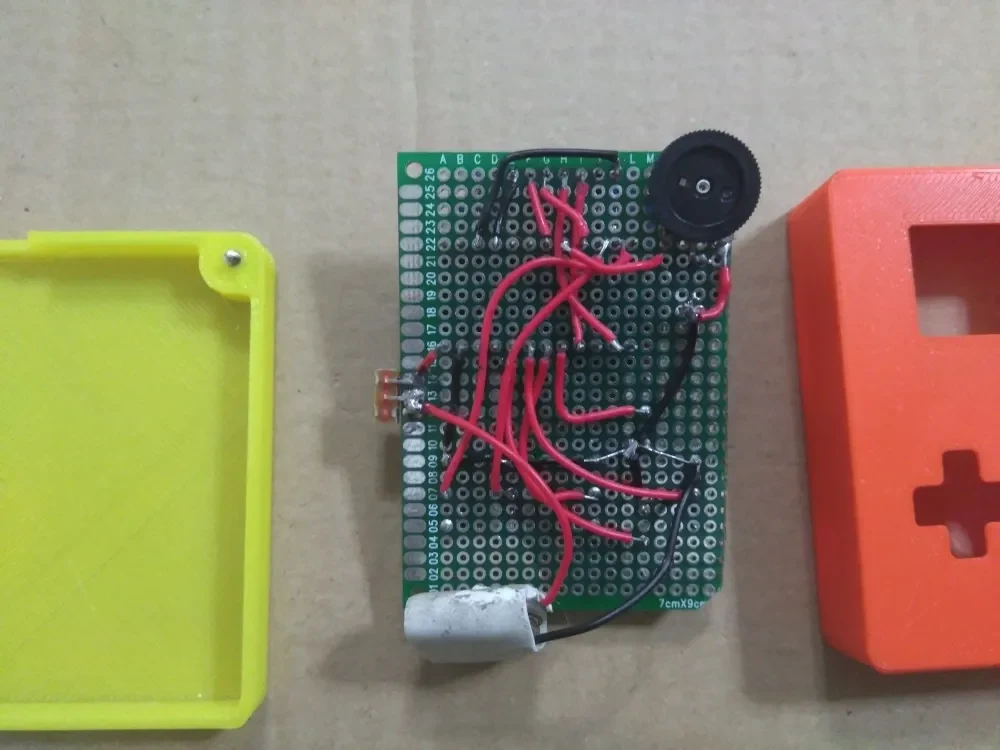

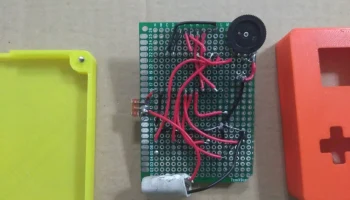

Несколько недель назад я сделал клон Arduboy (для получения дополнительной информации посетите http://www.arduboy.com) несколько кнопок, экран, динамик и Pro-micro, припаянный к куску платы размером 70x50 мм.

Схема питается от двух маленьких батареек по 3 В или от USB.

По любым вопросам об электронике и о том, как ее подключить, посетите сообщество Arduboy (https://community.arduboy.com). Там много информации и замечательные люди, которые разрабатывают игры, программное обеспечение, оборудование… и они очень рады помочь.

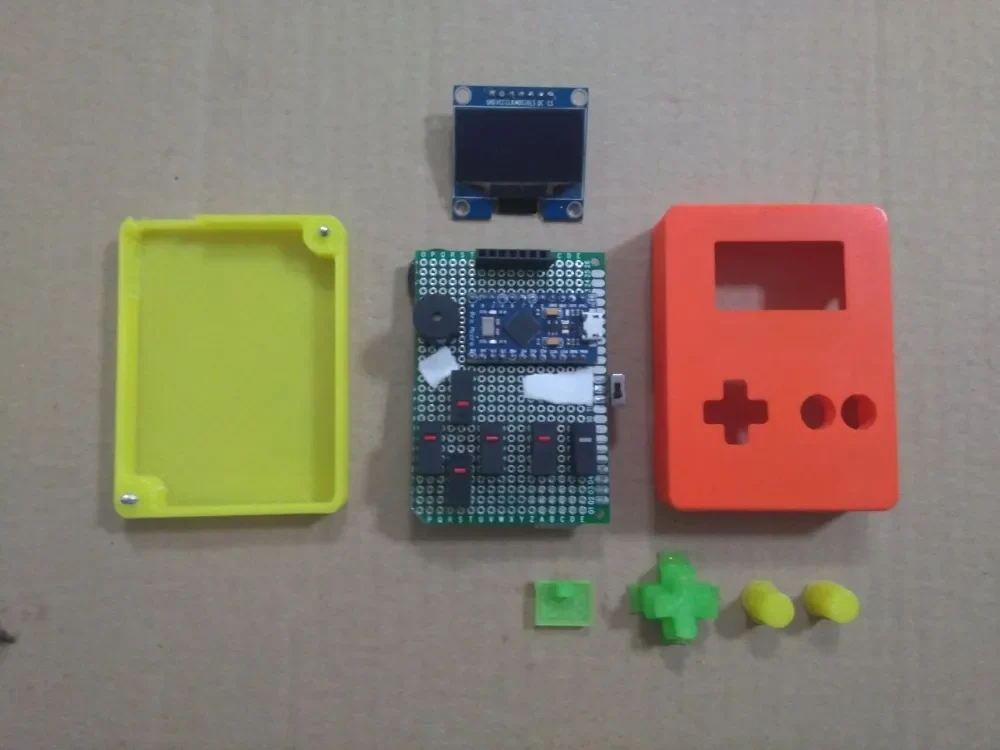

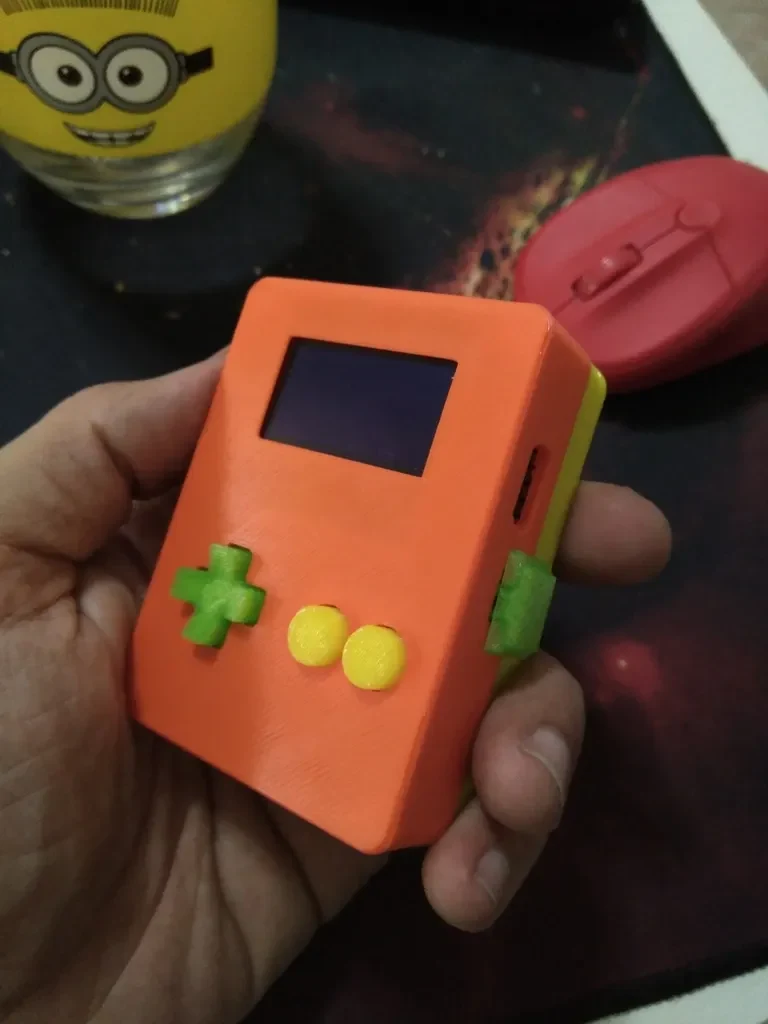

Как только клон Arduboy заработал, я разработал этот простой чехол.

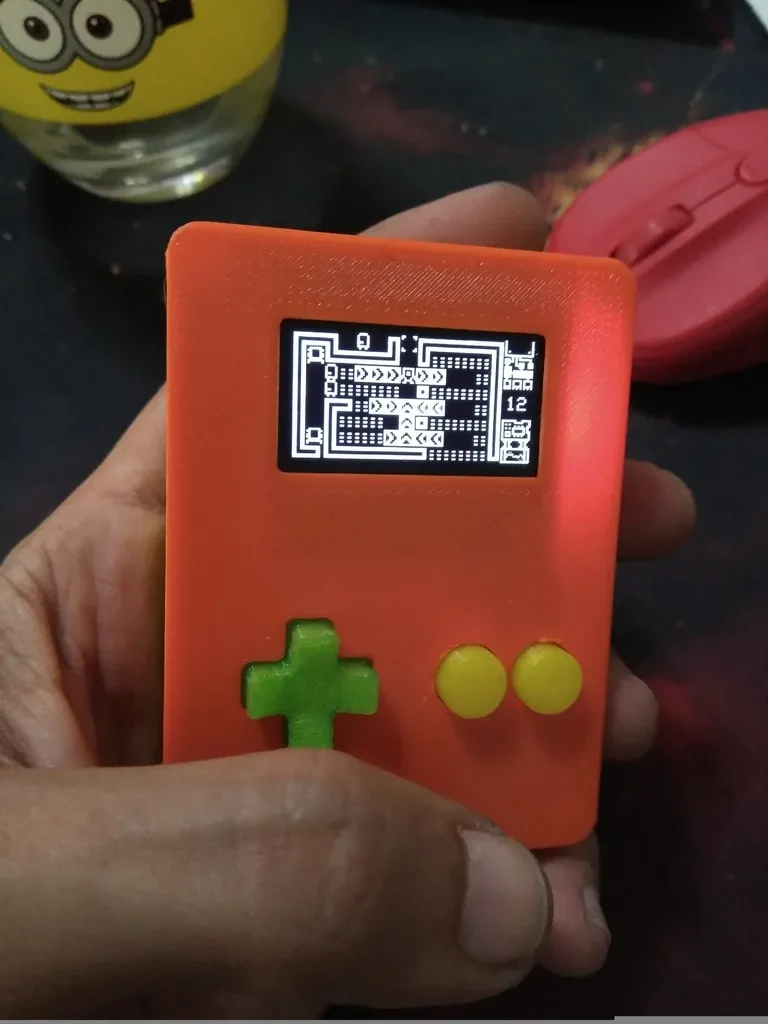

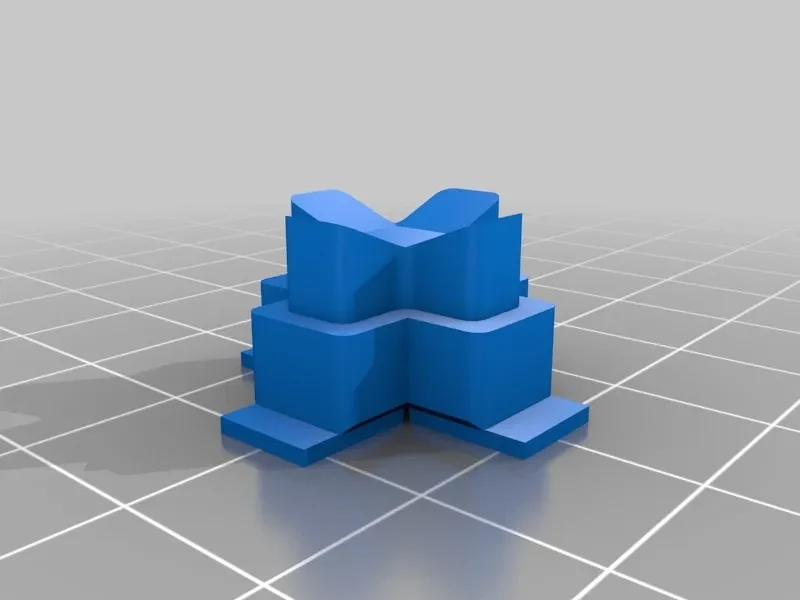

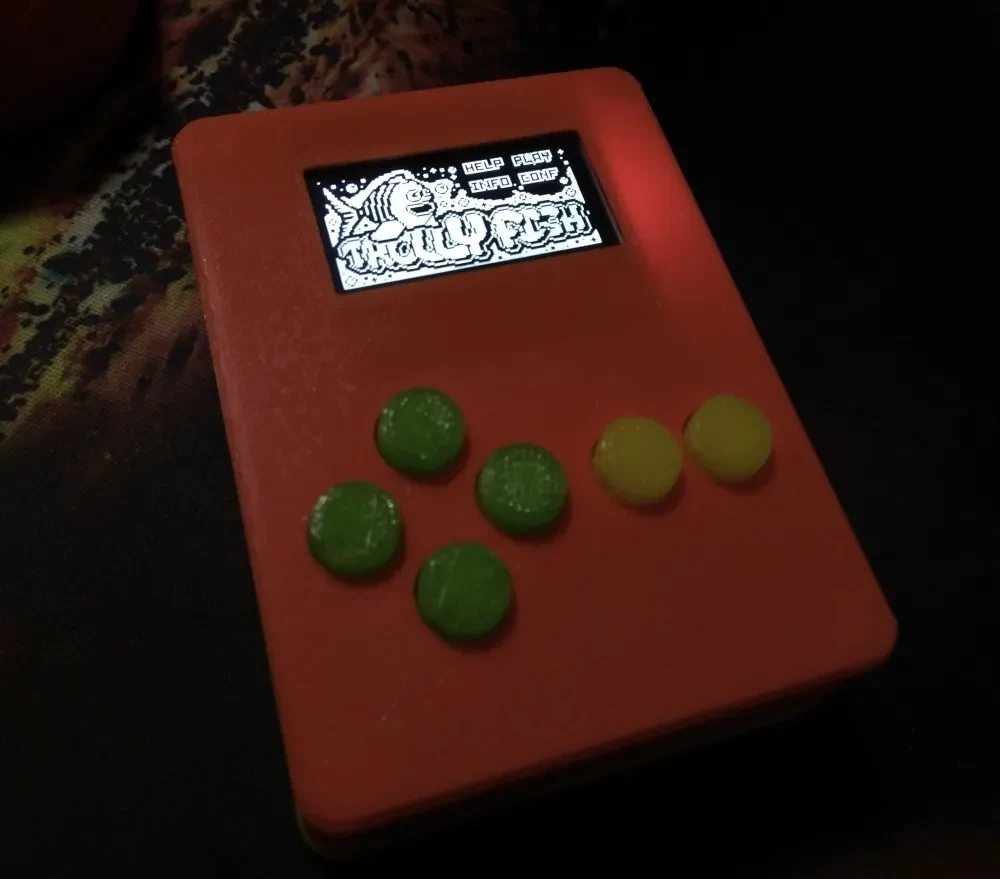

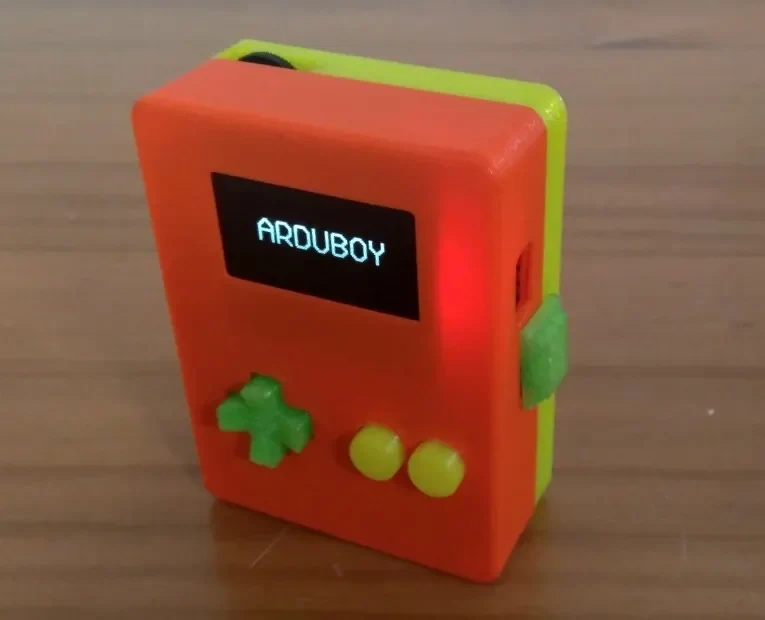

Есть две версии: одна с крестиком для кнопок направления, другая с 4 круглыми кнопками.

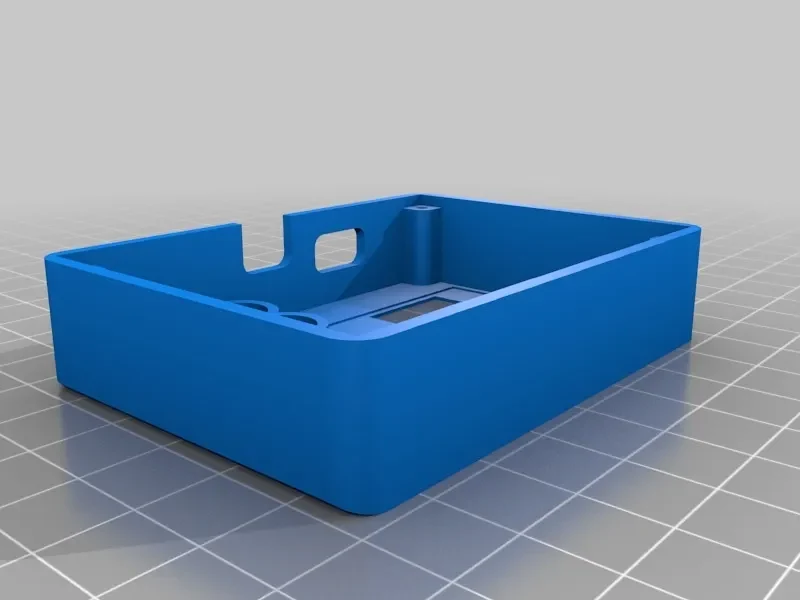

Задняя и верхняя части соединяются двумя винтами М2 (можно также использовать винты 2,5).

Компоненты, которые я использовал:

Ардуино Про Микро
OLED 1,3 дюйма
Спикер
Потенциометр (управление громкостью динамика)
Кнопки переключения (переработанные из сломанных мышей), но доступны по очень низкой цене на eBay или в любом магазине электроники.

Стоимость всей электроники 10-15€. Большинство из них куплено в Китае на ebay.

Также в Screen используется драйвер SSH1106, несовместимый с оригинальной библиотекой Arduboy, но в сообществе легко найти вариацию оригинальной библиотеки для разных микросхем и экранов.

Легко печатать, никаких подставок, никаких специальных конфигураций, просто распечатайте, соберите с помощью 2 винтов и наслаждайтесь.

Созданный в 123DDesign, я включил исходный файл и рекомендую вам изменить дизайн или изменить его для своих нужд.

Веселиться!

Настройки печати

Принтер:

BQ Пруса i3 Гефест

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 для кнопок и 0,2 для корпуса.

Заполнение:

Не имеет значения
