Автоматический диск-шутер с ИК-пультом дистанционного упр...

Поскольку я хотел совместить 3D-печать с электроникой, я подумал, что было бы неплохо, если бы в результате получилось то, с чем кошка любит играть :-)

Итак, я придумал этот маленький диск-шутер.

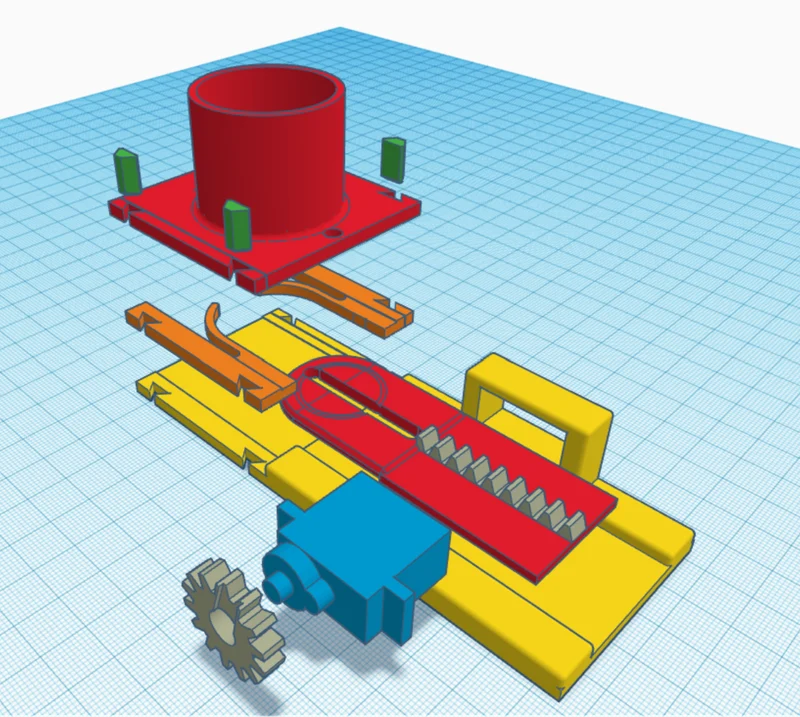

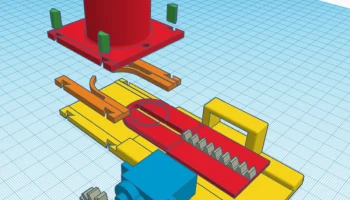

Как видите, механика довольно проста. Чтобы полностью понять это, взгляните на следующее изображение.

Оранжевая часть — самая важная. Он действует как пружина и удерживает диски, чтобы они не выпали из устройства.

Красный ползунок прижимает диск через пружину, и после определенного момента пружина ускоряет диск и выбрасывает его.

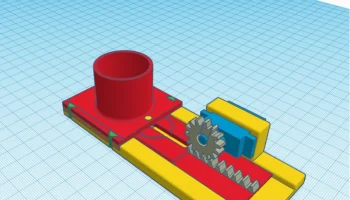

Вращение сервопривода преобразуется в линейное движение посредством зубчатого колеса и зубчатой ​​рейки.

Имеется дисковый вал, вмещающий до десяти дисков для полностью автоматизированной работы.

Детали соединяются маленькими зелеными дюбелями. В более поздней версии (см. второе видео) я также добавил двухслойные ремни, которые придают всей конструкции большую устойчивость. (Но их нелегко собрать вместе.)

Посмотрите очередное крутое замедленное видео. Включите звук!

Кстати: я добавил к некоторым моделям несколько «ушей», чтобы их было легче печатать, но потом их нужно удалить. Они защищают ваш отпечаток от деформации.

используйте модель и код на свой страх и риск и получайте удовольствие!
не цельтесь и не стреляйте в живых существ!

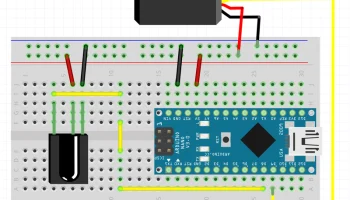

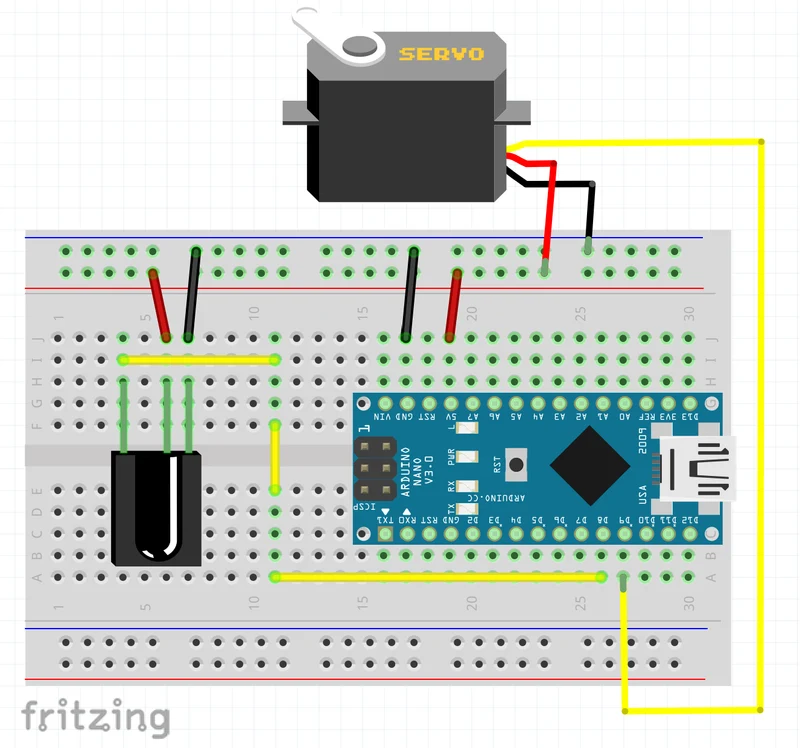

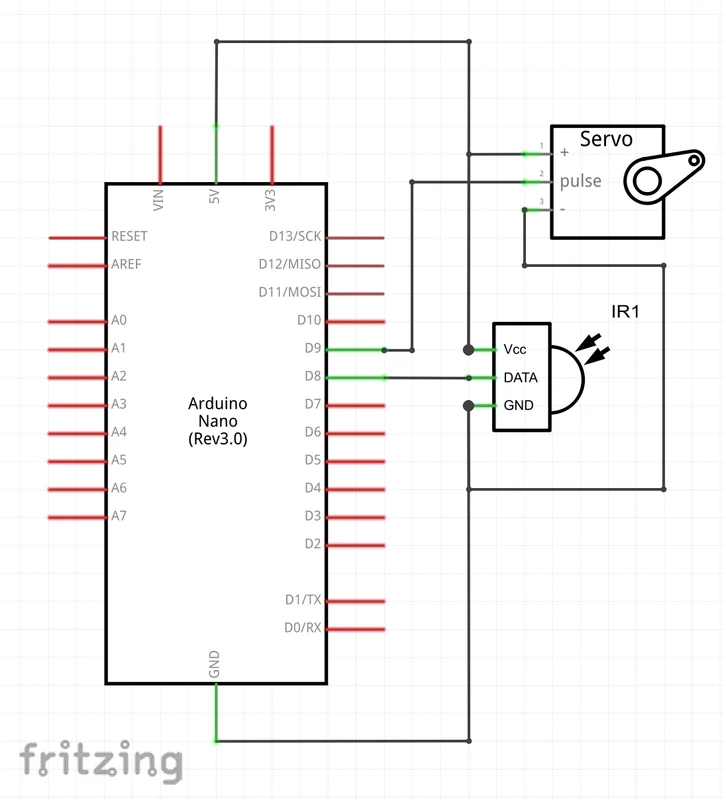

Код предназначен для дешевого Arduino Nano. Он позволяет управлять стрелком с помощью клавиатуры (последовательного монитора) или инфракрасного пульта дистанционного управления.

Установите параметр последовательного монитора для возврата каретки на отсутствие возврата каретки и введите число от 0 до 180 для положения сервопривода.

Монитор также покажет вам коды вашего ИК-пульта дистанционного управления, чтобы вы могли обновить код в соответствии с вашим ИК-пультом дистанционного управления.
